Как настроить антенну для рации своими руками без прибора

Как правильно настроить

Современные технологии позволяют нам всегда быть на связи, вне зависимости от места пребывания, погоды, наличия или отсутствия сотовых сетей. Все это возможно благодаря радиосвязи — виду связи, использующему в качестве носителей информации радиоволны разных частот.

Сегодня большую часть рынка радиооборудования представляют рации и радиостанции, которые можно применять в качестве средства связи для гражданских автомобилистов и военных, охранников и охотников, рыбаков и лыжников. Простое решение приобрести рацию иногда спасает вас в щекотливых ситуациях, когда нужно позвать на помощь или отправить особо важную новость.

Но оказывается, что отличное качество сигнала для приема и передачи рации достигается далеко не всегда.

В основном это связано с тем, что рация должна быть настроена на нужную волну. То есть изначально любая рация, будь то любительская или профессиональная, может работать не на полную мощность или работать с помехами. Современные цифровые рации не нуждаются в настройке, т.к. имеют встроенную клавишу, позволяющую автоматически настроить устройство на необходимую радиоволну. Остальные рации условно можно поделить на портативные (носимые) и автомобильные (стационарные). Конфигурация этих двух категорий раций во многом схожа, хотя и есть некоторые особенности.

Как настроить портативные рации

Портативные рации в любительском диапазоне (433-434 МГц) не требуют регистрации в радиочастотном центре, поэтому их настраивание — достаточно простой процесс. Перед покупкой следует выяснить, поддерживает ли рация сменные антенны, на случай, если вы захотите увеличить мощность рации. Также важным моментом в эксплуатации раций является их подгонка друг к другу.

Для этого на каждой радиостанции необходимо найти одинаковый номер канала и субкод. Только в этом случае приборы будут без препятствий работать друг с другом. Чтобы передать сообщение, просто удерживайте кнопку начала разговора. После отпускания идет ожидание приема от другого устройства. Вам нужно слушать. Специальным элементом портативной рации является выбор позывного (индивидуальный опознавательный сигнал).

Это может быть любой буквенный или числовой псевдоним, уникальный для радиосистемы.

Последующая настройка включает настраивание антенны. Более подробно настройку антенны для  рации рассмотрим ниже. А пока просто имейте в виду, что для ее настройки вам понадобится антенный анализатор. Но во многих случаях для настройки в первом приближении достаточно прибора под названием КСВ-метр.

С его помощью нужно настраивать антенну на минимальный коэффициент стоящей волны. Как правило, значение КСВ 1,5 или меньше считается оптимальным

Также важно понимать, что чем выше значение КСВ волны, тем выше процент потерь мощности при передаче сигнала. Но на практике добиться КСВ = 1 практически невозможно

Если коэффициент стоящей волны больше трех, работа в таких условиях может вывести из строя каскад передатчика.

Поэтому ненастроенная рация запросто может выйти из строя.

Как настроить авторацию

Перед настройкой авторации необходимо выполнить некоторые обязательные действия. Они не только повысят эффективность последующей настройки, но и сведут к минимуму вероятность отказа трансивера в будущем. Обычно такая рация представляет собой стационарный блок, закрепленный в авто, и выносную антенну. Именно автомобильная рация во многом играет ключевую роль в обеспечении качества сигнала. Поэтому необходимо знать основные правила при установке автомобильной антенны.

Правила установки автомобильной антенны

1. Нет разрешения установки антенны на опорные элементы. Всегда старайтесь ставить автомобильную антенну на несущий кузов. Так мы обезопасим себя от возможных потерь в эффективности передачи радиосигнала.
2. Обязательно установить антенну в самой высокой части кузова, обычно на крыше. Чем выше установлена ​​антенна, тем сильнее сигнал.
3. Антенное полотно должно быть установлено ​​на расстоянии не менее 0,5 метра от любой металлической поверхности, параллельной ему. Это предотвратит возможные отражения и поглощения сигнала.
4. Положение магнитной антенны на крыше автомобиля мало влияет на коэффициент стоящей волны. Поэтому всегда старайтесь фиксировать магнит в том же положении после его снятия.

Как правильно настроить рацию

Современные технологии позволяют нам оставаться всегда на связи, не зависимо от места пребывания, погоды, наличия или отсутствия сотовых сетей. Все это возможно благодаря радиосвязи – типу связи, которая в качестве носителя информации использует радиоволны разных частот. Сегодня большую часть рынка радиоприборов представляют рации и радиостанции, которые могут эксплуатироваться как средства связи для автолюбителей и военных, охранников и охотников, рыбаков и горнолыжников. Простое решение купить рацию иногда спасает в трудных ситуациях, когда нужно позвать на помощь или передать особо важную информацию.

Но не всегда, получается, добиться отменного качества сигнала приема и передачи рации.

Во многом это связанно с тем, что выбранную рацию нужно настроить под нужную волну. То есть, изначально любая рация будь то любительская или профессиональная может работать не на полную мощность или работать с помехами. Современные цифровые рации лишены потребности в настройке, так как они имеют встроенную кнопку, которая позволяет в автоматическом режиме подстроить устройство под необходимую радиоволну. Остальные рации можно условно разделить на портативные (носимые) и автомобильные (стационарные). Настройка раций этих двух типов во многом похожа, хотя имеются свои особенности.

Настройка портативных раций

Портативные рации любительского диапазона (433-434 МГц) не требуют регистрации радиочастотным центром, поэтому их настройка довольно простой процесс. Перед покупкой нужно узнать поддерживает ли рация сменные антенны, на случай если Вам захотелось увеличить мощность рации. Также, важным моментом в работе портативных раций есть их настройка друг на друга.

Это может быть любой буквенный или цифровой псевдоним, который будет уникальным для выбранной системы радиосвязи.

Дальнейшая настройка портативной рации включает в себя настройку антенны рации. Более детально настройку антенны рации мы будем рассматривать ниже для автомобильных радиостанций. Сейчас же просто заметим, что для точной настройки антенны понадобится антенный анализатор. Но во многих случаях, для настройки рации в первом приближении, достаточно прибора, который называется КСВ-метр.

С помощью него нужно настроить антенну на минимальный коэффициент стоящей волны. Обычно, оптимальным считается значение КСВ равно 1,5 или меньше

Важно также понимать, что чем выше значение КСВ волны, тем больший процент потерь мощности при передаче сигнала. Но на практике добиться КСВ = 1 практически нереально

Если же коэффициент стоящей волны больше трех, то работа в таких условиях может вывести из строя каскад передатчика.

Таким образом, не настроенная портативная рация может легко выйти из строя.

Как настроить автомобильную рацию

Перед тем как настраивать автомобильную рацию, нужно выполнить некоторые обязательные действия. Они не только повысят эффективность последующей настройки, но и минимизируют вероятность поломки трансивера в будущем. Обычно, автомобильная рация представляет собою стационарный блок, который фиксируется в салоне автомобиля и выносную антенну. Именно антенна автомобильной рации во многом играет ключевую роль в качестве сигнала. Поэтому нужно знать основные правила при установке автомобильной антенны.

Правила установки автомобильной антенны

Недопустима установка антенны на несущие элементы. Всегда старайтесь установить автомобильную антенну на несущий кузов

Таким образом, мы обезопасим себя от возможных потерь в эффективности передачи радиосигнала.
Важно устанавливать антенну на самую верхнюю часть кузова, обычно – крышу. Чем выше установлена антенна, тем сильнее сигнал.
Полотно антенны должно быть установлено на расстоянии не менее 0,5 метра от любых металлических поверхностей параллельных эму

Это предотвратит возможные отражения и поглощения сигнала.
Положение магнитной антенны на крыше автомобиля незначительно влияет на коэффициент стоящей волны. Поэтому, всегда старайтесь фиксировать магнитку в одном и том же положении после ее снятия.

Конструктивные особенности

1. Антенна: посылает и принимает радиоволны.
2. ЖК-экран: показывает номер полосы, оставшийся заряд батареи и т. д.
3. Монитор: переводит радиостанцию ​​в режим мониторинга, чтобы ее можно было применять в качестве прибора для прослушивания или игрового монитора.
4. Клавиши выбора меню (отмечены символами «плюс» и «минус»). Клавиша меню — применяется для изменения функций и настроек. Ею также можно пользоваться для блокировки клавиатуры, чтобы предотвратить случайное изменение радиоканала или других настроек, когда прибор находится в кармане.
5. Громкоговоритель.
6. Кнопка «Нажми и говори» (PTT).
7. Включение/выключение и регулировка громкости.
8. Светодиодный индикатор показывает, когда связь занята.
9. Микрофон.
10. Сигнал передачи: посылает тональные сигналы на другие аппараты на том же канале, предупреждая их о том, что пользователь хочет поговорить.

Настройка антенны для стационарной рации

Чтобы настроить канал рации стационарного типа, сначала проводят конфигурацию антенны. Для этого лучше всего использовать профессиональный анализатор. Если такового не имеется, применяют КСВ-метр. Работы проводят на чистой и ровной поверхности, вдалеке от металлических или бетонных помех, а также других аналогов диапазона 27 МГц.

Сначала подключают КСВ-метр. Затем производят замеры на каналах и сетках для отображения обширной картинки. Выполняют калибровку КСВ-метра путем установки тумблера на фронтальной панели в режим FWD. На рации выставляется канал № 20 модуляции АМ. Затем активируют и удерживают клавишу разговора, одновременно поворачивая регулятор CAL по часовой стрелке до момента установки указателя прибора в крайнюю правую позицию SET.

Не отпуская кнопку на тангенте, переключают тумблер КСВ-метра в позицию REF. Снимают данные, выданные прибором. После нахождения минимума КСВ, настраивают антенну под требуемую частоту. Если предел ниже или выше необходимой частоты, антенну укорачивают либо удлиняют, соответственно. Замеры повторяют, пока коэффициент КСВ не достигнет показателя 1,5 или менее.

Настроить прием на волну дальнобойщиков

Только правильно подобранная антенная система обеспечит максимальную передачу мощности от 50-омной линии передачи к излучающему элементу. Uniden имеет все функции, с которыми нужно ознакомиться перед тем, как настроить рацию на волну дальнобойщиков и выбрать подходящую антенну для реальных условий. Антенна обычного типа может использоваться для установки на автомобиле.

1. Подключение шнуров питания к клемме дополнительного устройства зажигания.
2. Установить трансивер в любом 12-вольтовом двигателе с отрицательной землей. С отрицательной системой заземления отрицательный (-) аккумуляторный терминал обычно подключается к блоку двигателя автомобиля.
3. Подключить красный шнур питания постоянного тока от трансивера к положительной (+) клемме аккумулятора или к другой удобной точке.
4. Подключить черный шнур питания к шасси автомобиля или к отрицательной клемме аккумулятора (-).

1. Нажать MENU/OK, чтобы активировать меню.
2. Повернуть селектор каналов, пока не отобразится DIAG.
3. Нажатье MENU/OK, чтобы перейти на уровень DIAG. С уровня DIAG можно проверить уровни мощности батареи, на соответствие антенн и уровни мощности радиочастоты, чтобы дополнительно настроить частоты рации.

Uniden ориентирован на опытного водителя, учитывая руководство пользователя, которое подробно объяснит все функции радио CB. Еще одна изумительная вещь – это включение в комплект адаптера кабеля, который помогает подключать микрофоны других брендов. Единственная небольшая жалоба на эту рацию – относительно большой размер.

Изучаем антенны для радио

Антенна — это важная часть любого радиоприемника или передатчика, которая позволяет передавать или принимать радиосигналы. Изучение антенн для радио поможет вам лучше понять принципы работы радио связи и настроить антенну для своей рации своими руками без использования специальных приборов.

Существует несколько типов антенн, которые используются в радиосвязи. Вот некоторые из них:

• Полуволновая антенна — это самая простая и распространенная антенна для радио. Она состоит из провода, который длиной равен половине длины волны радиосигнала. Полуволновая антенна может быть вертикальной или горизонтальной. Вертикальная антенна предпочтительнее для передачи сигнала на большие расстояния, в то время как горизонтальная антенна лучше подходит для приема сигнала.
• Ломаная антенна — это антенна, состоящая из нескольких частей провода, которые соединены вместе. Ломаная антенна обычно используется для увеличения дальности передачи радиосигнала.
• Петлевая антенна — это антенна, образующая кольцо или петлю. Она используется для приема радиосигналов, особенно волн высокой частоты.
• Дипольная антенна — это антенна, состоящая из двух проводов, которые разделены одинаковым промежутком. Дипольная антенна широко используется в радиосвязи и телевидении.

При изучении антенн для радио также полезно понять основные понятия, такие как длина волны, резонанс и усиление антенны. Длина волны — это расстояние между двумя пиками или впадинами в радиосигнале. Резонанс — это ситуация, когда антенна находится в идеальном состоянии для передачи или приема сигнала определенной частоты. Усиление антенны — это способность антенны усилить сигнал и улучшить его качество.

Изучение антенн для радио поможет вам лучше понять, как выбрать, настроить и использовать антенну для своей рации своими руками. Необходимо учитывать различные факторы, такие как длина волны, тип антенны, местоположение и препятствия, чтобы достичь наилучшего качества радиосигнала.

Настройка канала ретранслятора

Иногда пользователю непонятно, как перевести UV-5R в режим репитера.

Ручное программирование  ретранслятора:

1. VFO/M и войдите в частотный режим, найдите верхний экран. Как и симплексные каналы, сторона A должна использоваться для программирования ретрансляционных каналов в приборе. Данные программирования не будут сохранены на стороне B.
2. для выбора диапазона. Переключите для выбора 136 МГц (VHF) или 470 МГц (UHF). Если предыдущих кодов нет или радиоканалы настраиваются в первый раз, когда коды не требуются, установите пункты меню, перечисленные ниже, в положение ВЫКЛ. RX DCS — 10 , RX CTCSS — 11 , TX DCS — 12 , TX CTCSS — 13 , .
3. Отключите TDR (DualWatch/Dual Standby).
4. 28, кнопками со стрелками вверх/вниз найдите номер, затем .
5. Набрать радиочастоту перед регулировкой рации.
6. Используйте клавиатуру, чтобы набрать радиочастоту. Набрать смещение частоты повторителя.
7. Н26 и набрать смещение для ретранслятора 2 или 70 см, затем .
8. Набрать смещение радиочастоты передачи.
9.  25 , набрать 1 для положительного смещения или 2 для отрицательного смещения, затем .
10. Набрать выходную радиочастоту ретранслятора.
11. Назначьте радиочастоту приема в тот же канал на этапе 6. 27, наберите номер XXX, затем .
12. , чтобы активировать обратный режим и отобразить радиочастоту передачи.
13. Назначьте радиочастоту передачи.
14. 27, ввсти тот же радиоканал памяти, что и на этапе 12, затем .
15.   для выхода.

Чтобы добавить больше каналов, повторите действия, описанные выше. Если эти пошаговые инструкции выполняются правильно, пользователь может запрограммировать все 128 радиоканалов (000-127) в Baofeng UV-5R.

Установка расстояния

1. Меню 1 (шаг, расстояние между каналами).
2. Опции: 2,5, 5, 6,25, 10, 12,5, 25. По умолчанию: 2,5. Расстояние для выбора между каналами зависит от страны расположения.
3. Проверьте диапазоны вашей страны перед настраиванием  рации. Например, в Европе 12,5 кГц будет нормально работать на УКВ. Вы должны запрограммировать расстояние дважды: один раз для VHF и один раз для UHF.
4. Клавиша Band, чтобы переключиться.
5. Переключитесь на VFO А.
6. VHF/UHF с помощью клавиши Band. Частоту, которую хотите сохранить.
7.  «Меню», набрать «27» и снова «Меню».
8. Свободную ячейку (001-126) с помощью клавиши.
9. Еще раз  «Меню», «Выход».
10. Переключитесь в режим памяти, нажав клавишу VFO/M, и проверьте работу.

Настройка антенны

Рассмотрим общие рекомендации, как настроить рацию портативного типа в части антенны. Для точной коррекции элемента потребуется специальный анализатор. В качестве альтернативы можно использовать прибор КСВ-метр. Он позволит настроить антенну на минимальный коэффициент стабильной волны. Чаще всего принято считать оптимальным коэффициент 1,5 или менее.

Стоит учитывать, что чем выше значение КСВ, тем больше показатель потерь передающей мощности сигнала. В идеале этот параметр должен приближаться к единице, но на практике добиться такого результата практически невозможно. В случае превышения КВС трех единиц, вполне реально вывести из строя каскад передатчика. Из этого можно сделать вывод, что не настроенная портативная рация может быстро сломаться.

Шаги по сборке и подключению деталей

При самостоятельной настройке антенны для радиостанции без использования специальных приборов необходимо выполнить несколько основных шагов:

Выбор и приобретение необходимых деталей: для сборки антенны вам понадобятся алюминиевые трубки, соединительные элементы (зажимы, винты и пр.), провода и кабель коаксиальный с разъемами.

Сборка основной конструкции: на первом этапе соберите основную конструкцию антенны, используя алюминиевые трубки и соединительные элементы. Для этого может понадобиться инструмент для резки и снятия изоляции проводов.

Подключение коаксиального кабеля: подсоедините один конец коаксиального кабеля к радиостанции, а другой конец к основной конструкции антенны

Обратите внимание на правильное подключение проводов и соединение разъемов.

Настройка длины антенны: после сборки основной конструкции необходимо провести настройку длины антенны. Для этого можно использовать метод проб и ошибок

Подключайте кабель коаксиальной антенны к радиостанции и проверяйте качество связи. При необходимости корректируйте длину антенны.

Финальная отладка и настройка: после настройки длины антенны проведите финальную отладку и настройку. Проверьте качество связи на разных частотах, убедитесь, что сигнал принимается и передается лучше. При необходимости вносите корректировки.

Обратите внимание, что самостоятельная настройка антенны для радиостанции может потребовать определенных навыков и знаний. Если у вас есть сомнения, лучше обратиться к специалисту или использовать специальные приборы для настройки

Это поможет избежать возможных проблем и обеспечить более надежную и эффективную работу вашей радиостанции.

Установка антенны

Станция установлена ​​и подключена, теперь монтируем антенну. Будем считать, что она у нас быстросъемная на магнитной подошве, не потребуется портить кузов для установки. Поэтому приведем лишь некоторые общие тезисы, не углубляясь в дополнительную теорию.

1. Антенны длиной около метра и даже меньше рабочие, но крайне неэффективны. Зависимость КПД от длины прямая, при покупке следует отдать предпочтение антенне длиной близкой к двум метрам. Однако по мере увеличения длины растет и цена.
2. Оптимальная установка антенны — на крыше (в центре или на краю, разницы практически нет). Похуже — в багажнике, но тоже вполне приемлемо. Чтобы не испортить краску на крыше, под магнит подкладываем полиэтилен.
3. Кабель от антенны к станции проходит между уплотнителем двери и дверным проемом или между крышкой багажника и уплотнителем проема багажника и входит в салон. Следите за тем, чтобы уплотнения не оставляли на тросе заметных вмятин!
4. Антенный кабель на магнитной подошве нельзя произвольно укорачивать или удлинять: его длина должна оставаться неизменной, примерно 3,6 м. Излишки прячем под сидения или коврики, не скручивая в кольца и витки.
5. А теперь самое главное: антенны в магазине продаются ненастроенными, так как настраивание зависит от места, на котором устанавливается антенна на конкретном автомобиле. В большинстве случаев регулировка осуществляется изменением длины штыря антенны (вытягиванием и задвиганием), для чего в комплекте имеется небольшой шестигранный ключ. Место регулировки будет указано в инструкции к антенне.

История создания рации

В 1937 году канадский ученый Дональд Хингс (1907–2004) изобрел радиостанцию, первоначально называемую радиостанцией с двусторонним движением. Примерно в то же время свое изобретение запатентовал американский изобретатель Альфред Гросс (1918–2000). Оба изобретения были разработаны для военного использования во время Второй мировой войны. Изобретатели продолжали работать над усовершенствованием своих моделей всю свою жизнь.

Гроссу приписывают изобретение пейджеров, которые были популярным способом связи, прежде чем мобильные телефоны стали общепринятыми. Хингс разработал многочисленные усовершенствования для радио, радиолокационных, магнитных наземных, съемочных устройств и оборудования для измерения загрязнений воздуха. Всего у него 39 различных изобретений, запатентованных в США.

Преимущества и недостатки рации

1. Уличные радиостанции прочные и простые в пользовании.
2. Удобные в тех местах, где покрытие сети сотовых телефонов плохое или недоступно, например в случаях стихийных бедствий или чрезвычайных ситуаций.
3. Удобны в ситуациях, когда много людей должны слушать, и только один – говорить.
4. Обладают малым весом (всего 100–200 г), работают на приличном расстоянии и площади, обычно 5–10 квадратных километров.
5. Имеют длительное время автономной работы, 20 часов на 3–4 перезаряжаемых или щелочных батареях.
6. Многоканальные, обычно имеют несколько каналов, от 8 до 25 или более, поэтому их можно легко переключить на другую частоту, если другие люди используют поблизости рации.
7. Некоторые рации могут также использоваться в качестве домофонов.

1. Большинство недорогих раций подвержены помехам и относительно легко прослушиваются, более дорогие цифровые устройства обходят это негативное вмешательство. Пока только военные рации используют надежное шифрование для преодоления прослушивания.
2. Не предназначены для связи в более длинных диапазонах, для чего понадобится нечто вроде радио CB или мобильного телефона.

Как настроить каналы в Baofeng для работы с другой рацией

Часто возникает вопрос — как «подружить» станции Baofeng с другими портативными радиостанциями, такими как Vector, Kenwood, Midland и др. Ответ прост: большинство раций с каналами по умолчанию используют «общепринятые» радиочастоты, разрешенные в РФ, в диапазонах LPD 433 МГц (69 шт) и PMR 446 МГц (8 шт). Для того, чтобы Baofeng начала работать вместе с рацией с предустановленными каналами, необходимо найти 1 (первую) полосу на этой рации, а на Baofeng в режиме частоты станции ввести частоту 433,075 МГц или 446,00625 МГц с клавиатуры и попробовать установить соединение. В большинстве случаев они «подружатся».

Ниже приведены сетки радиочастот, соответствующие номерам диапазонов LPD (этап 25 ) и PMR (этап 12,5 ). Например, первому LPD соответствует 433,075 МГц, второму — 433,100 МГц, третьему — 433,125 и так далее.

Сетка LPD ( этап 25 ):

Номер	Частота (МГц)	Номер	Частота (МГц)	Номер	Частота (МГц)
1	433 075	24	433 650	47	434 225
2	433 100	25	433 675	48	434 250
3	433 125	26	433 700	49	434 275
4	433 150	27	433 725	50	434 300
5	433 175	28	433 750	51	434 325
6	433 200	29	433 775	52	434 350
7	433 225	30	433 800	53	434 375
8	433 250	31	433 825	54	434 400
9	433 275	32	433 850	55	434 425
10	433 300	33	433 875	56	434 450
11	433 325	3. 4	433 900	57	434 475
12	433 350	35	433 925	58	434 500
13	433 375	36	433 950	59	434 525
14	433 400	37	433 975	60	434 550
15	433 425	38	434 000	61	434 575
16	433 450	39	434 025	62	434 600
17	433 475	40	434 050	63	434 625
18	433 500	41	434 075	64	434 650
19	433 525	42	434 100	65	434 675
20	433 550	43	434 125	66	434 700
21	433 575	44	434 150	67	434 725
22	433 600	45	434 175	68	434 750
23	433 625	46	434 200	69	434 775

Сетка PMR (этап 12,5 ):

Канал	Частота, МГц
1	446.00625
2	446.01875
3	446.03125
4	446.04375
5	446.05625
6	446.06875
7	446.08125
8	446.09375

Применение рации

Компания людей, использующих рации для связи друг с другом, должна настроиться на один и тот же частотный канал. Когда кто-то хочет поговорить с другим человеком, он нажимает и удерживает клавишу «Нажми и говори» на своем приборе. На рации динамик сменится на микрофон. Когда пользователи вступают в диалог, их слова преобразуются в радиоволны и передаются по заранее определенному каналу (обычно на частоте около 460 МГц).

Поскольку радиоволны являются частью электромагнитного спектра, они распространяются со скоростью света (300 000 км/с или 186 000 миль в секунду), поэтому другие мобильные телефоны принимают их мгновенно. Радиоволны преобразуются обратно в электрические токи и применяются динамиками для воспроизведения звука голоса говорящего. Когда разговор заканчивается, клавиша «Нажми и говори» отпускается. Рация возвращается в режим прослушивания. В отличие от простого радиоприемника, рация является двухсторонней, это необходимо понимать перед ее настройкой.

Оборудование связи делятся на:

1. Полудуплексные, когда есть 1 канал. Общаться можно только в одном направлении.
2. Полнодуплексные. Вы можете говорить и слушать одновременно.

Сборка и настройка антенны

При сборке и настройке антенны для рации своими руками без использования специальных приборов, важно следовать определенной последовательности действий. В этом разделе мы рассмотрим эту последовательность и дадим пошаговую инструкцию

1. Подготовка необходимых материалов и инструментов:

• Проволока соответствующего размера и материала;
• Изоляционная лента;
• Кусочек пластиковой трубки или деревянный шест;
• Ножницы или кусачки для проволоки;
• Рулетка или линейка.

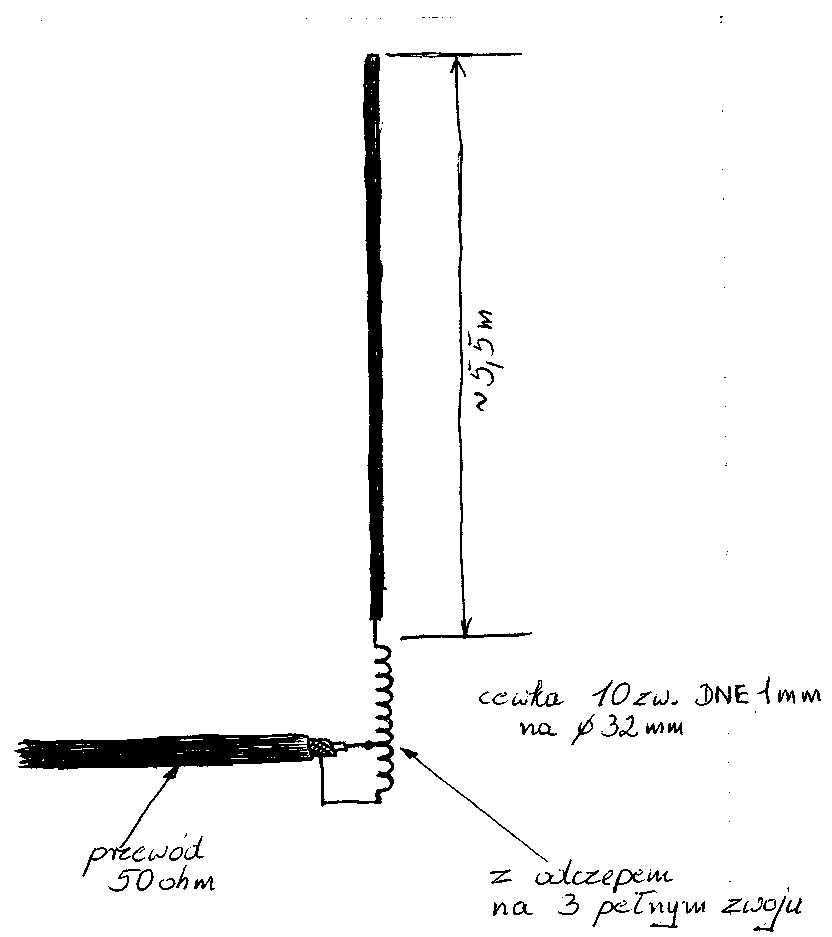

Изготовление радиатора антенны:

1. Измерьте и отрежьте нужную длину проволоки в соответствии с частотой, на которую настраивается рация. Для получения точной длины можно использовать формулы или таблицы, доступные в интернете;
2. Отогните проволоку на примерно 1/4 от длины радиатора, чтобы создать петлю для подключения коаксиального кабеля. Закрепите петлю изоляционной лентой;
3. На одном конце радиатора сделайте изгиб под прямым углом с помощью плоскогубцев или другого подходящего инструмента. Это будет служить креплению антенны;
4. Если у вас есть пластиковая трубка или деревянный шест, закрепите радиатор внутри нее, чтобы обеспечить ему достаточную жесткость и стабильность.

Подключение антенны к коаксиальному кабелю:

• Очистите конец коаксиального кабеля от изоляции;
• Сделайте петлю на конце жилы коаксиального кабеля. Петля должна быть достаточного размера для подключения к петле радиатора;
• С помощью изоляционной ленты или специальных разъемов закрепите петлю коаксиального кабеля на петле радиатора. Убедитесь, что соединение надежное и хорошо изолированное;
• При необходимости можно использовать балун, чтобы улучшить согласование антенны с линией передачи, но это необязательно для простой антенны на рацию.

Настройка антенны:

• Установите антенну в месте, где вы планируете ее использовать. Желательно, чтобы она была как можно более высоко и свободно от препятствий;
• Соедините коаксиальный кабель антенны с рацией;
• Включите рацию и переключитесь на нужную частоту;
• При наличии другой рации или приемника, настроенного на ту же частоту, можно проверить качество связи и провести необходимую коррекцию настроек антенны. Если такой возможности нет, можно анализировать качество связи по силе сигнала и частоте обрывов связи;
• При необходимости можно корректировать длину радиатора или расположение антенны для улучшения качества связи.

Следуя этой инструкции, можно собрать и настроить антенну для рации своими руками без потребности в специальных приборах. Однако, следует учесть, что результаты могут быть не такими точными и надежными, как при использовании профессионального оборудования.
