Как самому настроить спутниковую антенну триколор: подробная инструкция

Шаг третий: сборка антенны

Антенна Триколор ТВ состоит из кронштейна, зеркала (той самой «тарелки»), дуги конвертера и самого конвертера. Все это поставляется в разобранном виде, поэтому для монтажа антенну нужно предварительно собрать.

1. Установите конвертер в гнездо на конце антенной дуги разъемами вниз, чтобы на них не попадала вода и снег.
2. Подключите к разъему конвертера антенный кабель. Место соединения для герметичности нужно закрыть термоусадкой или обмотать несколькими слоями изоленты и, по возможности, залить силиконовым герметиком.
3. Чтобы сам кабель не свисал, прикрепите его к антенной дуге в нескольких местах пластиковыми стяжками или той же изолентой.
4. Закрепите кронштейн антенны в выбранном месте на стене дома так, чтобы она смотрела на юг. Выбор крепежей Триколор оставляет за пользователем, но рекомендует использовать анкерные болты.
5. Установите антенну на кронштейн вместе с прикрепленным кабелем и закрепите таким образом, чтобы тарелку можно было поворачивать (то есть, не закручивайте слишком сильно). Пркрепите кабель к кронштейну изолентой или стяжкой.
6. Проведите кабель от антенны в квартиру к телевизору, оставив рядом с антенной запас где-то в 1 метр.
7. Подключите к телевизору ресивер через прилагающийся кабель HDMI.
8. Подключите конец антенного кабеля в гнездо ресивера.

После этого можно начинать настраивать прием спутникового ТВ.

Инструменты и материалы для работы

Для работы понадобятся:

• Дрель (перфоратор);
• Отвертка;
• Ключи гаечного вида на 8, 10, 13;
• Рожковый ключ 10;
• Пассатижи;
• Компас;
• Нож;
• Изолента;
• Термоусадочная трубка или герметик на силиконовой основе;
• Стяжки;
• Винты с головкой под ключ на 13 длиной 6 — 8 см;
• Металлические шайбы d=30-50 мм.

  Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Специальный прибор

Установить спутниковую антенну довольно просто, а вот настроить ее нет. Для этого нам понадобится много различных инструментов и техники, но часто бывает антенну приходиться ставить в труднодоступные места и применять всю эту технику становится неудобно. Для этого рекомендуется использовать специализированное устройство для спутниковой антенны. При его эксплуатации не нужен телевизор и ресивер.

Один из самых популярных и удобных приборов называется Sat-Finder. Благодаря ему вы достаточно быстро, а главное качественно настроите вашу антенну, поэтому его чаще всего используют. Подключение и дальнейшее использование прибора довольно простое.

1. Вам необходимо установить его между ресивером и конвертером и подключить с помощью дополнительного кабеля. Не используйте слишком длинный кабель, рекомендуемая длина до 1.5 метра. Прежде чем подключать кабель, обратите внимания на обозначения разъёмов на корпусе индикатора.
   • LNB-подключаемый дополнительный кабель.
   • REC-подключаемый кабель для соединения прибора и ресивера.

   Между ресивером и конвертером всё время присутствует напряжение. Во избежание поломки одного из устройств необходимо подключать и отключать его только при выключенном питание ресивера из сети.

   Обязательно подключаем прибор за зеркалом тарелки, чтобы защитить его от электромагнитных волн.

2. После подключения идём домой, включаем ресивер и вводим действующей транспондер (можно выбрать из предложенного списка). Оставляем ресивер и возвращаемся к антенне и прибору.

   Рекомендуется выбирать тот транспондер, который транслирует несколько каналов.

3. Теперь необходимо включить прибор, и с помощью регулятора чувствительности установить стрелку примерно на середину шкалы (4-5 делений). Если прибор начал издавать писк, необходимо уменьшить чувствительность до того момента, пока не прекратится звук.
4. Далее, направляем антенну в сторону спутника, на который мы настраиваем, при этом меняем вертикальное положение антенны, чтобы стрелка отклонилась на максимум.

   Если стрелка ушла вправо, необходимо уменьшить чувствительность.

5. Когда вы добьётесь такого положения, возвращайтесь к ресиверу и отсканируйте выбранный трансбордер, убедитесь в том, что настройки были произведены на нужный спутник. Как только это подтвердилось, прибор можно отключить. Настройка закончена.

Как настроить антенну Триколор ТВ самостоятельно: видео

Выбрав место и завершив монтаж оборудования, можно приступать к настройке сигнала. И первым делом стоит подготовить ресивер. Нужно:

1. нажать клавишу i на пульте (она включает информационный канал Триколор ТВ);
2. присмотреться к появившимся на мониторе шкалам (их две);
3. опросить кого-то из близких следить за изменениями индикаторов.

https://youtube.com/watch?v=wufFG_qqV38

Разобравшись с приёмником, можно переходить к регулированию тарелки. Для этого потребуется зафиксировать её под максимально высоким или низким углом наклона и медленно поворачивать по горизонтали. Следует перемещать антенну на 5-10 миллиметров за раз. После чего делать короткий перерыв. Это необходимо, чтобы ресивер смог поймать и обработать сигнал. Обычно на это уходит чуть больше 5 секунд.

И так, пока качество приёма ни станет идеальным, а обе шкалы ни заполнятся.

Когда индикаторы будут указывать на стабильный приём, стоит нажать кнопку «Ok». Если всё сделано верно, можно будет увидеть сообщение от Триколор (или появится изображение). Иногда вместо нужного телеоператора можно найти другого, но воспользоваться его услугами не удастся, потому стоит продолжать настройку.

Ещё одним важным нюансом, о котором стоит помнить во время настройки, является положение самого настраивающего. Нельзя находиться на пути приёма сигнала, ведь в таком случае установить телевидение точно не удастся.

Проблемы с Триколор ТВ и их решение

Время от времени в работе Триколор ТВ случаются сбои. Первое что нужно сделать в такой ситуации убедиться в том, что это действительно сбой и что он произошёл у вас, ведь телевидение может не работать по разным причинам.

1. Может идти профилактика у оператора.
2. На счету могли закончиться средства.
3. На качество сигнала могут влиять плохие погодные условия.
4. Отошёл один из проводов.
5. Ресивер был повреждён.

Если ничего из этого не является причиной отсутствия сигнала, то для начала можно попробовать отключить тюнер от сети, а затем вновь включить его через десять минут. После этого настройка собьются до заводских и вам нужно будет снова настроить ресивер, но зато всё должно заработать. Между прочим, служба технической поддержки Триколор рекомендует проводить сброс настроек как минимум раз в три месяца.

Довольно распространённой является проблема нерабочих HD-каналов. Корень такого рода проблем всегда антенна. Есть три возможных причины:

1. Недостаточный размер антенны. Антенны маленького размера не могут дать достаточное качество сигнала для работы HD-каналов. При том тарелку вовсе не обязательно измерять, достаточно посмотреть на её крепление – если она крепится одним хомутом – она маленькая, если двумя – большая.
2. Неправильная настройка антенны. Чтобы HD-каналы работали вам нужно добиться самого высокого качества сигнала. Для этого зайдите в “Мастер настройки” и настроите положение антенны, так как делали это при её подключении.
3. Конвертер антенны сломан. Со временем конвертер антенны может выйти из строя от долгого использования. Его можно заменить отдельно, менять всю тарелку не придётся.

Это все возможные проблемы с HD-каналами и их решения.

Также проблемы могут возникать и с обычными каналами. Например, время от времени каналы могут становиться кодированными и переставать показывать картинку. Но волноваться не стоит, это лишь время неисправность, которая вскоре исчезнет сама собой и канал вновь заработает.

Ещё многие владельцы Триколор ТВ жалуются на пропажу каналов. Чаще всего причина таких пропаж в самом пользователе. Она часто возникает из-за неправильного отключения ресивера, выключать его нужно через красную кнопку на пульте, а не отключать из сети. Кроме этого каждый месяц пользователи должны проверять наличие обновлений и устанавливать их.

Ну, вот и всё. Согласитесь, разобраться в том, как настроить Триколор ТВ самостоятельно оказалось не так уж и трудно. Но стоит понимать, что всё описанное выше подходит лишь для мелкой настройки и решения небольших проблем и сбоев. Не стоит пытаться самостоятельно исправить проблемы, не описанные в этой статье, а иначе вы рискуете усугубить её и осложнить дальнейшую работу для мастера. И главное, ни в коем случае не разбирайте и не копайтесь в “начинке” ресивера, если у вас нет соответствующих знаний.

Благодарим за интерес к статье . Если она оказалась полезной, то просьба сделать следующее:

Как вам статья?

Мне нравитсяНе нравится

Просмотр мультимедийных каналов на триколор

1. Подключение к Интернету

Для просмотра мультимедийных каналов на триколор необходимо подключение к Интернету. Если у вас есть роутер, то вам достаточно просто подключиться к сети Wi-Fi. Если же вы подключаетесь первый раз, то необходимо сконфигурировать сеть.

Для этого зайдите в настройки роутера, выберите вкладку «Интернет», далее «Настройки соединения» и введите данные, предоставленные провайдером.

2. Подключение к триколор

Перед просмотром мультимедийных каналов на триколор, необходимо подключиться к спутниковому телевидению. Подключение можно осуществить двумя способами — через ресивер или через SMART-карту.

Если у вас есть ресивер, то подключение осуществляется путем подключения кабеля от антенны к ресиверу и подключения HDMI-кабеля к телевизору. Далее следуйте инструкциям на экране.

Если же у вас есть SMART-карта, то вначале необходимо активировать ее на сайте триколор. Затем, подключите SMART-карту к телевизору с помощью специального адаптера и следуйте инструкциям на экране.

3. Просмотр мультимедийных каналов

После успешного подключения, выберите пункт «Мультимедиа» в меню триколор. Затем выберите интересующий вас канал и наслаждайтесь просмотром

Обратите внимание, что для некоторых каналов может потребоваться подписка или активация пакета услуг

Вы также можете записывать программы и сериалы на внешний носитель, если это поддерживает ваш телевизор или ресивер. Для этого выберите пункт «Запись» на экране канала и следуйте инструкциям.

Как установить виджет и настроить просмотр

Алгоритм установки не будет отличаться от остальных виджетов, ведь Триколор – это официальный продукт, корректную работу которого постоянно поддерживает большое количество сотрудников компании. Поэтому если в процессе возникли трудности, служба поддержки всегда окажет помощь своему клиенту.

Сейчас, как было указано ранее, виджет могут поддерживать только две операционные системы – Андроид и Tizen. Именно поэтому приложение Триколор для Смарт ТВ LG, которые еще на заводе оборудуют собственной прошивкой под названием WebOS, на данный момент невозможно установить вовсе. Исключением лишь может стать дополнительное приобретение Андроид приставки.

Для установки следует выполнять только определенные требования:

• подключать свой телевизор к Интернету любым удобным способом: по WiFi или проводу;
• создать аккаунт в Store своего производителя;
• войти в него и запустить магазин приложений;
• ввести в поисковой строке название: «Триколор»;
• установить виджет.

Когда процесс загрузки будет завершен, то новое приложение появится в общем списке. Но для начала просмотра, необходимо оплатить понравившийся пакет, открывающий доступ до определенного количества телеканалов. На сайте Триколор существует специальный раздел под названием «Пакеты и услуги».

Настройка просмотра

В поставленном на Смарт ТВ виджете, следует грамотно осуществить настройку своих личных данных. Она состоит из следующей последовательности:

• в первую очередь необходимо создать собственную страницу для входа в личный кабинет. Удобнее это сделать на официальном сайте Триколор. Следует зафиксировать свои данные (логин, пароль) указанные при регистрации;
• открыть виджет на ТВ, программа потребует ввода данных. Именно здесь нужно указать записанные имя и код;
• произойдет вход в собственный аккаунт, где и можно по подсказкам оплачивать нужный пакет из предоставленного списка.

Почему бывает плохое вещание, как настроить его самостоятельно?

Для повышения качество сигнала следует выявить причину слабого сигнала.

1. Погодные условия. Если на улице идет дождь, сильный ветер или метель, сила и уровень сигнала становится значительно хуже. Для решения этой проблемы, необходимо дождаться улучшения погодных условий.
2. Антенна. Качество и сила сигнала может значительно упасть, если тарелка сменила место положения и настройки антенны при этом тоже изменились. Это случается, если слабо зафиксировали ее, подул сильный ветер и она сместилась. Нужно вернуть тарелку в изначальное место положение, при этом следите за уровнем сигнала на телевизоре.

   Также вовремя зимы на тарелке может образоваться слой льда, это напрямую влияет на силу и сигнал. Следует аккуратно удалить корку льда, при этом не повредив конвертер и не сдвинуть тарелку с изначального местоположения.

3. Конвертер. Это устройство принимает сигнал, обрабатывает его и передает на ресивер. Если он вышел из строя или поврежден, у вас заметно упадет уровень сигнала. Такая проблема бывает очень редко, но исключать ее не стоит.
4. Кабель. Если уровень сигнала и сила упали, возможно у вас поврежден кабель. Необходимо проверить его на наличие внешних и внутренних дефектов. В случае обнаружения внешнего повреждения кабеля, следует обрезать место дефекта, и соединить кабель между собой при помощи штекера. Обмотайте кабель изо лентой. Также не рекомендуется прокладывать кабель вблизи розеток и проводки, минимальное расстояние должно быть от 15 см. По возможности старайтесь не прокладывать слишком длинный кабель.
5. Настройка антенны при помощи специального прибора. Для того, чтобы качество и сила сигнала были хорошими, вам следует производить настройки антенны при помощи специализированного прибора. Он укажет в каком направление наилучшее качество и прием.
6. Качественное соединение. При монтаже антенны вам нужно закрепить соединения между собой. При плохом соединение, качество сигнала значительно падает.
7. Препятствия на пути антенны. Если давно не пользовались антенной, за это время на пути сигнала возможно появились препятствия. Например, выросло дерево, ветка или построили дом. Вам следует устранить помехи, если это невозможно, тогда необходимо перевесить антенну в другое место.
8. Не хватает сигнала. Такая проблема встречается крайне редко, но все же бывает. Для ее решения рекомендуется усилить сигнал, сделать это можно при помощи увеличения диаметра тарелки. Чем больше диаметр зеркала, тем сильнее будет ваш сигнал.

   Лучше всего посмотрите рекомендуемый диаметр на сайте лингсате, там найдете рекомендуемый размер спутника для определенной местности.

Теперь нечто не потревожит вас вовремя приятного вечера в компании любимых телепередач. Вы сможете самостоятельно выявить причину слабого сигнала и устранить ее. Желаем вам приятного просмотра!

В 2021 году более 12 миллионов российских семей пользуются услугами оператора спутникового телевидения Tricolor TV. И хотя этот поставщик услуги отличается стабильным покрытием большей части территории страны, качество сигнала Триколор иногда оставляет желать лучшего.

Почему отсутствует сигнал спутникового ТВ

Если спутниковое телевидение не работает, этому могут способствовать различные факторы. Первым делом нужно выявить, на чьей стороне наблюдаются неполадки, а после уже решать проблему.

Все факторы делятся не две основные категории – внешние и внутренние. К первым относятся неблагоприятные погодные условия (дождь, снег или сильный ветер), а также препятствия, которые появляются на пути сигнала. Это часто случается, когда оборудование не использовалось длительный период времени, и на пути радиоволн появились деревья или новые здания. Когда шкала качества находится на нулевой отметке, рекомендуется обратиться в техническую поддержку Триколора, возможно, со стороны провайдера проводятся профилактические работы.

К внутренним факторам относятся:

• деформирование тарелки или нарушение ее местоположения;
• некорректное определение источника сигнала;
• плохое соединение коаксиального кабеля;
• поломка ресивера;
• неисправность конвертера;
• сброс настроек или программного обеспечения.

Если плохое качество сигнала связано не с антенной, возможно, проблема кроется в ТВ-кабеле. Необходимо внимательно изучить его и проверить, не перетерся и не потрескался ли он на определенных участках. К снижению качества способны привести дополнительные разъемы и сплиттеры. Некачественные изделия со временем окисляются, поэтому лучше выбирать надежные разделители с двойной защитой.

Помехи в телевизоре могут быть связаны с работой других домашних приборов, излучающих радиоволны (например, микроволновая печь, светильники, мобильные телефоны и т.д.). Все эти факторы следует учитывать при установке оборудования, и расположить так, чтобы оно находилось как можно дальше от других источников радиосигнала.

Причина может заключаться в неисправности конвертера. Данный компонент крепится на саму тарелку, а его функция состоит в зеркальном приеме радиоволн. Если прибор вышел из строя, следует заменить его на новый. В некоторых случаях сигнал отсутствует из-за неправильной работы ресивера. Проще обратиться к знакомому, у которого подключено аналогичное оборудование, подсоединив чужой прибор к своему ТВ-приемнику и проверив работоспособность ресивера. Если оборудование на гарантии, рекомендуется обратиться в сервисный центр.

Установка антенны

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.

Как настроить спутниковую антенну от Триколор ТВ

Провайдер предоставляет для просмотра ТВ каналов сразу 3 спутника. Настройку необходимо проводить именно на тот спутник, который проводит трансляцию в данном регионе.

спутники Eutelsat 36B и Express AMU1 36.0E для Европейской части РФ, Урала;

• спутник Express AT1 56.0E для Сибирского, Дальневосточного округа;
• жителям приграничных частей Уральского округа, можно настраиваться на любой из 3 спутников.

Полезно:

• Как вручную установить и настроить спутниковое ТВ
• Как выбрать спутниковую тарелку для дома и дачи

Настройка с прибором

осуществить самостоятельную настройку антенны «Триколор ТВ» помогут специальные приборы. Существует несколько видов специальных устройств, для определения качества получаемого сигнала. Прибор необходим для определения качества сигнала, поступаемого от спутника к антенне. Самым простым в использовании является прибор Sat-Finder. Этот прибор бывает электромеханическим и цифровым. Настройка при помощи механического прибора осуществляется следующим образом:

1. Приготовить кусок кабеля длинной 20-30см, присоединив к обоим концам соединительные штекеры.
2. Один конец кабеля подключить к конвертору (головке) антенны.
3. Второй конец кабеля подключить к выводу LNB на приборе.
4. Конец кабеля, идущего от домашнего ресивера подключить к выходу REC на приборе.
5. Включить в сеть домашний ресивер и ввести в него данные о спутнике.
6. Установить стрелку прибора чуть ниже центра шкалы.

Далее необходимо настроить качество сигнала, при помощи вращения антенны. В качестве ориентира для настройки, можно выбрать соседние антенны. Вертикальное положение определяется по горизонту. Градус наклона от 30 до 60. После получения сигнала, его качество увеличивается плавным поворотом корпуса антенны. Самым хорошим сигналом, является центр шкалы на приборе.

Настройка антенны при помощи цифрового прибора Sat-Finder. Он подключается аналогично, но не требует регулировки. В переднюю панель прибора встроены 3 шкалы. Настройка качества сигнала проводится до момента окрашивания всех шкал в зеленый цвет.

После получения качественного сигнала от приборов, их необходимо отсоединить. Далее подключить кабель от ресивера к конвектору. На заключительном этапе, ресивер включается на автоматический поиск и сохранение каналов.

Настройка без прибора

Настроить спутниковую антенну без прибора немного тяжелее. Для этого понадобится помощник или переносной телевизор. Настройка проводится следующим образом:

1. Включить ресивер в положение показа качества сигнала по выбранному спутнику.
2. Добиться вертикального положения спутниковой антенны.
3. Медленно поворачивать антенну на 1 см в сторону, осуществляя поиск сигнала.
4. Добиться более 70% качества сигнала, при помощи поворота антенны.

Настройка со смартфона

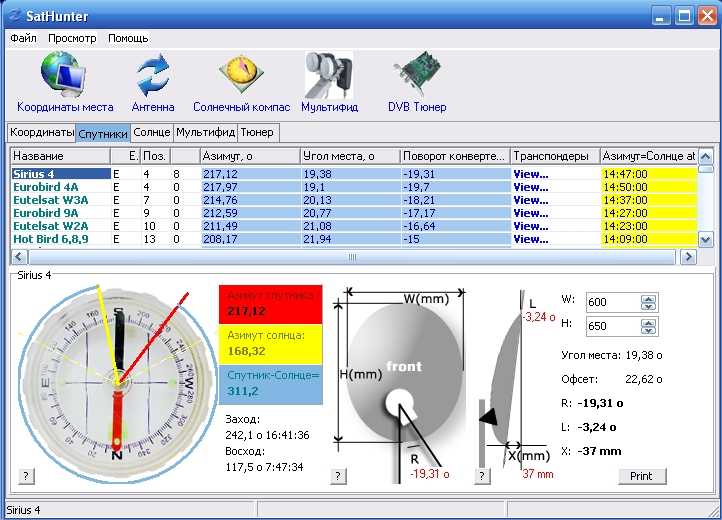

Осуществить настройку антенны «Триколор ТВ», можно при помощи смартфона. Существует большое количество программ, большая их часть является бесплатными. Общей функциональностью данных программ является определение места положения владельца смартфона и доступных для настройки спутников. Из самых популярных программ можно выделить Satellite Antenna Alignment и SatFinder. Также необходимо скачать программу для определения угла положения самого смартфона. Настройка проводится следующим образом:

1. Нужно включить программу на смартфоне, для определения места положения по GPS.
2. Определив место положение смартфона, программа выделит все доступные спутники для настройки.
3. Выбрать спутник для настройки Триколор ТВ».

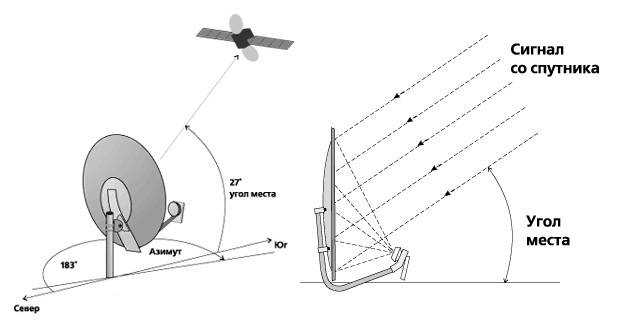

4. Программа выдаст данные по азимуту и углу места. Азимутом является угол наклона север-спутник, угол места –это отношение спутника к земле.
5. Согласно полученным данным, произвести настройку положения антенны. Для этого включить на смартфоне программу определения угла положения гаджета. Гаджет приложить к стойке, регулирующей вертикальное положение антенны и установить требуемый угол наклона. Далее приложить гаджет к самой чаше антенны и повернуть ее на требуемый угол в горизонтальной плоскости.

В процессе настройки положения, необходимо следить за уровнем сигнала на переносном телевизоре. По достижении 70 и более процентов сигнала, антенну необходимо закрепить в этом положении.

При настройке антенны следует учитывать некоторые немаловажные факторы.

Антенна устанавливается в месте, где нет близко стоящих высотных домов, сооружений, деревьев.

Антенна должна быть хорошо закреплена.

При отключении антенного кабеля от ресивера или конвертора, ресивер должен быть обесточен.

Осуществлять настройку только зная координаты спутника, его точное расположение и название.

При любых трудностях, при самостоятельной настройке, вызвать специалиста.

Монтаж телевизионного разъема

Телевизионный разъем подсоединяется к конвертеру в соответствии со схемой:

1. Зачистить верхний изолированный слой кабеля на длину 1,5 см.
2. Развернуть экранирующую оплетку вдоль провода.
3. Поверх оплеточного покрытия вывернуть фольгу.
4. Удалить изоляционный слой проводника длиной 1 см.
5. Монтировать кабель в F-разъем.
6. Оставить выступающий центральный проводник длиной 2 мм (излишек срезается).
7. Провести герметизацию F-разъемного соединения на всем отрезке. Делается это термоусаживающейся трубкой или 2 слоями изоленты, покрываемой герметиком на силиконовой основе.
8. Фиксировать кабель в дуговом пространстве конвертера, применив слой изоленты или стяжки.
9. Подсоединить второй конец провода к принимающему оборудованию.

   Монтаж F-разъема.

Применительно к используемому антенному проводу различают два способа установки приемника к телевизору:

• Высокочастотный антенный кабель (ВЧ) — втыкается в гнездо для антенны в телевизоре и во входное отверстие приемника «RF Out». После включения на телевизионном экране появляется комбинация «BOOT» и цифра канала. При включении функции поиска каналов выводится уведомление «Нет сигнала», что подразумевает нормальное функционирование приемника.
• Низкочастотный кабель с разъемом (НЧ) — аналогично ВЧ. При подключении на телевизионном экране возникает надпись «BOOT». После необходимо нажать на пультовой поверхности ресивера кнопочку «А/В». В результате должно засветиться уведомление «Нет сигнала». Появление другой информации говорит о неправильности сборки оборудования.

После проведенных действий можно приступать к настройке каналов.
