Настройка автозапуска- сигнализация starline

Как прописать брелок

отключить режим охраны;
надавить на кнопку Valet семь раз;
включить зажигание – машина издаст семь сигналов сирены;
коротко нажать на кнопки №1-2 – автомобиль издаст один сигнал сирены, а брелок – один звуковой сигнал;
выключить зажигание – автомобиль отреагирует тремя световыми сигналами.

Если брелков несколько, то второй пункт повторяют для каждого из них. При этом интервал между записью брелков не должен превышать 5 сек.

ВАЖНО! Во время прописки брелков из памяти системы удаляется вся информация о прежних брелках. Поэтому все новые и старые брелки должны быть прописаны в рамках одного цикла программирования

Настройка датчика удара

Старлайн А94 обладает сигнализатором, оповещающим о механическом воздействии на корпус. Датчик удара имеет два уровня – предупредительный и тревожный. Параметр чувствительности выставляется отдельно для каждого, однако первый показатель не может быть выше второго.

Для настройки необходимо.

Нажимаем клавишу три надолго, а потом еще раз коротко. При помощи первых двух кнопок регулируем тревожный уровень чувствительности.
Затем опять жмем на клавишу три длительно, потом коротко. Выставляем уровень для предупредительного сигнала.
Жмем третью клавишу долго, а затем коротко, чтобы зафиксировать установленные значения.

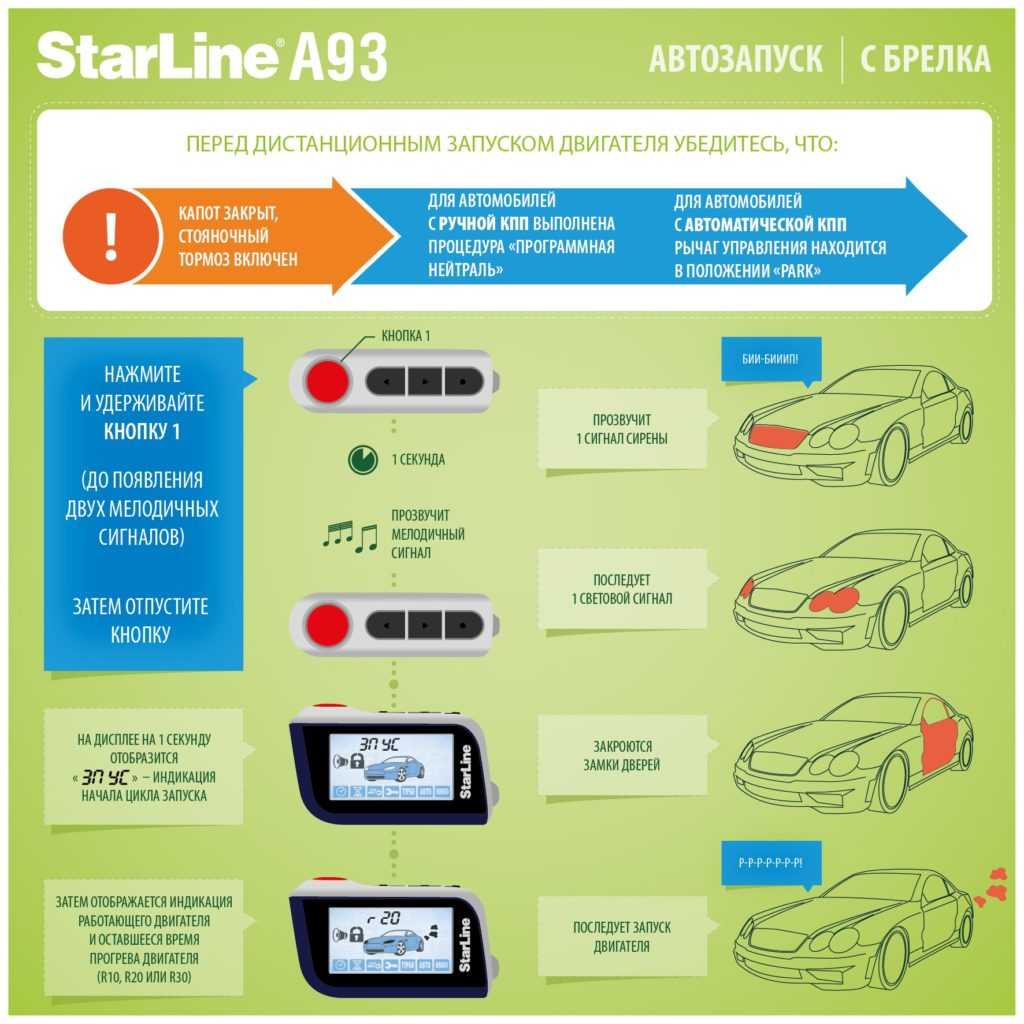

СтарЛайн а93 — автозапуск

В охранной системе СтарЛайн а93 предусмотрен вариант запуска двигателя в автоматическом формате:

По будильнику;
По времени;
По температуре окружающей среды.

Автозапуск мотора на автомобиле, оборудованном АКПП невозможен в случае неплотно закрытого капота, вдавленной педали тормоза или затянутого ручника. На автомобилях с МКПП — если включена передача.

Автозапуск по будильнику

Длительное нажатие четвертой кнопки на панели управления брелока открывает режим коррекции времени;
Повторное нажатие открывает интерфейс настройки будильника;
Повторное нажатие четвертой кнопки активирует будильник. Активируется изображение циферблата часов на дисплее;
Нажимается и удерживается до звукового оповещения клавиша №3, после этого двукратное короткое нажатие переводит курсор на пиктограмму будильника;
Кратким нажимом на первую клавишу, включается автозапуск по времени.

Активируется на один цикл. На экране отображен колокольчик. Иконка будильника активна.

Периодический автозапуск

Функционал автосигнализации позволяет производить пуск двигателя через равные промежутки времени. Цикличность составляет от 2-х до 24-часов с периодом в два часа. Для выбора нужного периода запуска мотора нужно:

Войти в режим программирования;
Перевести курсор на иконку с песочными часами;
Клавишами два и три выбрать необходимый промежуток между запусками;
Нажать на первую кнопку до мелодичного сигнала. Установка сохранится в памяти контроллера.

СтарЛайн а93 — запуск по температуре двигателя

Осуществляется в зависимости от температуры окружающей среды. Функция действует в температурной амплитуде от -3 до -27ºС. Шаг составляет 3ºС. Для активации функции необходимо:

Войти в режим изменения программных настроек;
Перевести курсор на иконку с градусником;
Коротко нажать на первую кнопку, прозвучит мелодичный сигнал;
Короткими нажатиями красной кнопки выбрать необходимую температуру автозапуска;
Произвести длительное нажатие первой клавиши. Прозвучит два коротких сигнала. Настройка произведена, параметры сохранены в блоке управления.

Автоматический запуск двигателя по напряжению

Для недопущения просадки заряда аккумулятора до предельно низких величин, владельцу охранного комплекса доступна функция автозапуска по напряжению.

Опция активируется и настраивается в мобильном приложении, которое размещено на сайте StarLine. Есть возможность выбрать любое значение инициации автозапуска в пределах от 11,7 до 12,3 Вольт.

Как отключить автоматический запуск

Отключить функцию можно нажав на четвертую клавишу до мелодичного оповещения, а, затем коротко кликнув по третьей клавише.

Индикация работающего двигателя после автоматического запуска

В качестве индикации на дисплей брелока выводится схематическое изображение выхлопных газов в месте условного нахождения выхлопной трубы. Изображение представляет собой изогнутые черточки увеличивающейся длины.

Причины, по которым не работает автозапуск

Также возможно, что мотор не схватывает на холодную и даже плохо заводится с ключа. В таком случае можно выставить настройки, при которых будет увеличено время работы стартера. Также можно снизить интервал между попытками запуска.

Но наиболее частой причиной, по которой автомобиль не заводится, становится банальная невнимательность. К таким причинам относится включенная передача (для автомобилей с АКПП – драйв), незакрытый замок дверей и т.д. Бывает так, что автомобиль перестал заводиться из-за того, что система плохо ловит сигнал.

В этом случае брелок выдает информацию и сразу пишет ошибку. Для обнуления протокола необходимо снова завести мотор с ключа, затянуть ручник. Затем достать ключ из замка зажигания, открыть водительскую дверь и снова активировать сигнализацию. Обычно авто снова встает на охрану, и ошибка ОС7 просто исчезает. Однако так бывает не всегда. Если этого не произошло, то необходимо обратиться в сервисный центр.

Если автомобиль не заводится самостоятельно, то некоторые проблемы можно решить своими руками. К примеру, после замены батарейки, часы сбиваются и все настройки слетают, а это значит, что автомобиль заводится не в то время. Обязательно после того, как устанавливается новая батарейка в пульт, ставится корректное значение часов.

Также необходимо проверить сам пульт. Он может быть поврежден – иметь трещины на дисплее, механические повреждения или банально разрядившуюся батарейку. В этом случае сигнал не передается дистанционно, соответственно удаленный пуск не срабатывает. Для того чтобы понять, насколько «виноват» брелок, нужно настроить запуск с телефона (инструкция описана выше). Если даже после этого проблема не пропала, нужно провести тщательную диагностику, возможно, нет сигнала на стартер.

Как экстренно отключить Starline A93

h2<dp>5,0,0,0,0—> p, blockquote<dp>53,0,0,0,0—>

В процессе эксплуатации возможны ситуации, когда утерян брелок. В таком случае снять автомобиль с охраны можно, используя сервисную кнопку. При этом необходимо знать PIN-код, если он вводился при установке сигнализации или в процессе эксплуатации.

p, blockquote<dp>54,0,0,0,0—>

Стандартный алгоритм отключения автосигнализации с помощью кнопки VALET (сервисной кнопки) состоит в следующем:

p, blockquote<dp>55,0,0,0,0—>

Открыть дверь и оставлять ее в открытом положении.
Включить зажигание, ввести первую цифру кода, выключить зажигание.
Включить зажигание, ввести вторую цифру кода, выключить зажигание.
Подобные действия повторить до 4-й цифры PIN-кода.
После последнего выключения зажигания автосигнализация должна разблокировать автомобиль.

В автомобилях, оборудованных кнопкой «Старт-стоп» вместо обычного ключа зажигания, включать-выключать зажигание необязательно. Скорее всего, он запрограммирован на нажатие педали тормоза либо поднятие стояночного тормоза.

p, blockquote<dp>56,0,0,0,0—>

Если PIN-код забыт или, еще хуже, неизвестен, устанавливался прежним автовладельцем, не остается иных шансов, как физически отключить автосигнализацию. Имеется практика, что и при известном коде вследствие программных сбоев сигнализация никак не реагировала ни на брелок, ни на сервисную кнопку. В этом случае можно попробовать сбросить сигнализацию на заводские установки.

p, blockquote<dp>57,0,0,0,0—> p, blockquote<dp>58,0,0,0,0—> p, blockquote<dp>59,0,0,0,0—>

Последовательность физического отключения автосигнализации:

p, blockquote<dp>60,0,0,0,0—>

Отключить цепи питания сигнализации +12 Вольт. Если по цепям питания установлены предохранители, достаточно их извлечь из гнезд. Минус по питанию можно не отключать.
Достать все разъемы из центрального блока. Он обычно находится в районе левого колена водителя, под приборной панелью либо на центральной консоли.
Произвести восстановление разорванных цепей блокировок двигателя. Если автосигнализация была установлена самостоятельно, восстановление цепей блокировок не вызовет трудностей. В противном случае необходимо руководствоваться схемой электрооборудования автомобиля и сигнализации. В большинстве случаев установщики сигнализаций блокируют двигатель по цепям зажигания, управления форсунок и топливным насосом. В крайнем случае, можно восстановить эти цепи в обход автосигнализации, если доступ к электропроводке, ведущей к центральному блоку, затруднен.

Если удалось произвести запуск автомобиля с отключенной сигнализацией, перед продолжением движения к месту ремонта необходимо изолировать отключенные от центрального блока проводники и спрятать их, чтобы не мешали управлению автомобилем.

p, blockquote<dp>61,0,0,0,0—>

p, blockquote<dp>62,0,0,0,0—>

Видео — краткая инструкция по эксплуатации сигнализации StarLine A93 CAN+Lin на примере Kia Ceed:

p, blockquote<dp>63,0,0,0,0—> p, blockquote<dp>64,0,0,0,1—>

</center>after—>Может заинтересовать:<center>Узнать цены на любую модель автомобиляДобавить свою рекламуСканер для самостоятельной диагностики автомобиляДобавить свою рекламуВидеорегистратор — незаменимый гаджет для автолюбителяДобавить свою рекламуКак быстро избавиться от царапин на кузове автоДобавить свою рекламу</center></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp>

На данной странице сайта вы можете скачать руководство по эксплуатации StarLine a93 Can Lin. Производитель Starline a93 GSM настоятельно рекомендует прочесть руководство пользователя перед использованием. Благодаря этому настройка брелка будет более легкой, и вы сможете ознакомиться со всеми функциональными возможностями устройства.

Краткая памятка по применению СтарЛайн а93 ECO поможет вам пошагово настроить брелок, ознакомиться с принципом его работы, ознакомиться с информацией по программированию устройства.

Основные настройки автозапуска

Для использования автозапуска «Старлайн А91» необходимо, чтобы сигнализация была корректно подключена и настроена. Основные настройки системы задаются следующим образом:

При выключенном зажигании и отключенной охране быстро нажать сервисную кнопку охранной системы 6 раз.
Без задержки включить зажигание. Сигнализация должна подать шесть звуковых сигналов, сообщая тем самым, что успешно вошла во второе меню настроек (настройки автозапуска).
Последовательными нажатиями сервисной кнопки выбрать нужную функцию (от 1 до 12). После каждого нажатия сигнализация будет сигналами сирены подтверждать номер выбранной функции, причем короткий сигнал сирены означает единицу, а длинный – пятерку. То есть четыре коротких сигнала означают, что выбрана функция 4, длинный и короткий – функция 6, два длинных и два коротких – функция 12.
Требуемое значение выбранной функции задается кнопками основного брелка: кратковременное нажатие кнопок 1,2 и 3 устанавливает эту функцию в соответствующее значение по номеру, длительное и затем короткое нажатие кнопки 1 устанавливает функцию в значение 4.
После установки всех нужных настроек выход из меню осуществляется выключением зажигания.

Для пользователя актуален следующий набор функций (часть из них программируется в соответствии со схемой подключения к конкретному автомобилю, и изменение этих настроек способно вызвать отказ автозапуска):

функция 2 задает длительность работы двигателя после принудительного запуска или запуска по алгоритму (будильник, таймер, температура). В значениях функции 1,2 и 3 длительность прогрева составляет 10, 20 и 30 минут. В варианте 4 мотор не будет глушиться автоматически, его каждый раз нужно будет глушить с брелка;
функция 3 позволяет поставить прогрев на «Старлайн А91» по таймеру на 2,3,4 и 24 часа;
функция 4 настраивает автозапуск по температуре «Старлайн А91». В вариантах от 1 до 4 порог, при снижении температуры ниже которого будет запущен мотор, составляет соответственно -5, -10, -18 и -25 градусов Цельсия;
функция 6 определяет логику работы световых индикаторов во время прогрева двигателя (в зависимости от подключения сигнализации к конкретному автомобилю это могут быть поворотники или габариты). Они могут гореть импульсно (вариант 1), постоянно (вариант 2) или быть отключены (3 и 4). Учтите, что при подключении сигнализации не напрямую к лампам, а к кнопке аварийной сигнализации поворотники и в варианте 2 будут мигать, так как фактически при этом будет постоянно включена «аварийка»;
функция 9 задает максимальную длительность прокрутки стартера: 0,8, 1,4, 2 или 6 секунд. Учтите, что эта максимальная длительность актуальна только для косвенного определения факта успешного запуска (сигнализация подключена не по тахосигналу). Рекомендуем оставить ее в том значении, что было задано установщиком;
функция 10 задает задержку между включением зажигания и прокруткой стартера: 2, 5, 10 или 20 секунд. Для дизелей со свечами накаливания зимой есть смысл устанавливать более длительную задержку;
функция 12 определяет, как сигнализация будет входить в режим поддержки зажигания, начиная алгоритм резервирования автозапуска. Поскольку резервирование автозапуска необходимо только для автомобилей с МКПП («программная нейтраль» нужна, чтобы гарантированно не оставить машину на передаче), для автомобилей с АКПП необходимо устанавливать функцию 12 в значение 4 (отключено). Установка этого значения в 4 на автомобилях с МКПП заблокирует автозапуск, это можно использовать для того, чтобы полностью отключить автозапуск «Старлайн А91». Резервирование в варианте 1 происходит автоматически при затягивании ручного тормоза в момент выключения зажигания. Некоторые автомобили во время паузы между выключением зажигания ключом и срабатыванием силового реле автозапуска могут глохнуть, в таком случае функцию нужно устанавливать в значение 3 (автоматически при затягивании «ручника»). Если вам не нужно автоматическое резервирование, установите функцию в значение 2 – резервирование будет происходить, если при работающем двигателе и затянутом ручном тормозе вы нажмете на брелке кнопку 2.

Настройка автозапуска сигнализации Starline A93

Установка сигнализации Старлайн А63

Монтаж начинают с выключения аккумулятора транспортного средства. Выключают также зажигание и отключают любых потребителей энергии.
Процесс начинают с установки основного модуля с микропроцессором, который ставят так, чтобы свободный доступ к нему был только у автовладельца. Обычно, таким надёжным местоположением считается пластиковая обшивка салона — блок ставят за приборной панелью, аудиосистемой или ящиком для вещей. Подключают устройство так, чтобы рядом с ним не было других электронных приборов, способных создать помехи, источников повышенной влажности или перегрева. Фиксируют модуль саморезами или пластиковыми хомутами достаточно жёстко.

Аппарат приёма и передачи сигнала вместе с антенной устанавливается на заднее или ветровое стекло. От высоты его положения сильно зависит сила передаваемого сигнала. Перед монтажом, поверхность стекла чистят от грязи и обезжиривают. А фиксируют модуль на нём с помощью клея или двустороннего скотча — первый вариант считается надёжнее и эстетичнее, поэтому его применяют чаще. Для избегания появления помех, антенну помещают так, чтобы расстояние между ней и электронными приборами, или же металлическими деталями, составляло не меньше пяти сантиметров.
Датчики наклона и удара, как находящиеся в комплекте, так и дополнительные, устанавливают в центре салона. Обычно для фиксации используют перегородку, которая отделяет моторный отсек. Крепят датчики как можно крепче, чтобы на них минимально влияли вибрации, приводящие к ложным срабатываниям.
Для автоматического запуска двигателя по температуре используют датчик, помещаемый под капот транспортного средства. Его врезают в патрубок, по которому циркулирует жидкость для охлаждения. Но, при этом, большую роль играет качественная фиксация, которая должна обезопасить устройство от смыва антифризом.
Реле блокировки монтируют на близком от замка зажигания расстоянии, но так, чтобы оно было незаметным для посторонних. Реле не требует подключения проводки, что упрощает его правильное размещение.
Сервисную кнопку Valet устанавливают так, чтобы к ней был максимально свободный доступ, но при этом она оставалась незаметной. Ставят её близко к водительскому месту, для быстрого аварийного нажатия. Маскируют клавишу чёрной изолентой.
Концевые выключатели располагают на капоте таким образом, чтобы к ним не было доступа, если моторный отсек закрыт.
Монтаж завершается укладкой электропроводки. Её правильная прокладка предполагает невозможность нахождения проводов у движущихся узлов, таких как руль или педали, а также потенциальных источников радиопомех (катушек зажигания, высоковольтных проводов автомобиля, других электроприборов). Кладут жгуты под облицовку салона и при необходимости дополнительной защиты от влаги или других неблагоприятных факторов — обматывают изолентой.

Использование разъема «X7»

Главный блок сигналки Starline A61 Dialog оснащен добавочным 4-контактным разъемом. Как сказано в инструкции, к нему подключают внешние датчики:

Разъем X7, распайка

Для подключения одноуровневого датчика лучше использовать клемму 4 (белый провод). Есть еще один вариант – датчик подключают к любому из входов. Но тогда нужно выполнить настройку, присвоив опции 12 новое значение.

Рассмотрим пример. Установка датчика Starline D10 была выполнена по всем правилам, но, как выяснилось при эксплуатации, тревожный уровень он не активировал. Сам датчик является одноуровневым, а в инструкции к нему говорится следующее:

Распайка датчика Starline D10

У проблемы есть два решения:

Еще до подключения белый и синий провод меняют местами;
Никаких доработок не проводят, но выполняют программирование: опции 12 присваивают значение 2, 3 либо 4.

При установке можете использовать любое из двух решений.

Возможно, читателя интересует, как модуль Starline D10 выглядит в реальности:

Дополнительный внешний датчик D10

Устройство, показанное на рисунке, является датчиком наклона. На его корпусе нет регуляторов, что влечет определенные трудности. А вот сигнализация Starline E61, как сказано на сайте «Старлайн», наделена встроенным датчиком наклона, который, вдобавок, можно регулировать. Регулировку проводят в ходе эксплуатации, контролируя систему через смартфон.

Подключение системы автозапуска StarLine А93 к АКПП

Для успешного подключения системы автозапуска StarLine А93 к АКПП необходимо выполнить следующие шаги:

Установите автозапуск StarLine А93 в соответствии с инструкцией по установке, приложенной к системе.
Следуя инструкции по установке, подключите провода системы автозапуска к АКПП. Обычно нужно подключить провода к разъемам «T» и «TS» на блоке управления АКПП.
Проверьте, что все провода правильно подключены и надежно закреплены.
Настройте параметры автозапуска в соответствии с инструкцией по эксплуатации системы StarLine А93. Обычно это включает выбор режима работы АКПП (например, «Р») и времени работы двигателя.
Убедитесь, что система автозапуска корректно работает, запуская двигатель с помощью брелока StarLine А93 в режиме автозапуска.

Важно помнить, что установка и подключение системы автозапуска должны выполняться только квалифицированными специалистами или сертифицированными представителями StarLine, чтобы избежать ошибок и повреждений автомобильной электрической системы. Соблюдайте инструкции и рекомендации производителя для безопасной и успешной эксплуатации системы автозапуска StarLine А93
