Как отрегулировать фары на ладе калине своими руками

Регулировка фар (направленность света) Лада Веста (Lada Vesta)

Примечание:см. также Регулировка фар корректором

Регулировка основных фар

Для регулировки потребуются шестигранный ключ «на 5» и крестовая отвертка.

Примечание: контроль и сама регулировка проводятся на снаряженном автомобиле (полный топливный бак, инструмент, запаска).

1. Проконтролируйте и в случае надобности доведите давление воздуха в шинах до нормы (см. тут)

2. Установите автомобиль напротив стены (экрана), на расстоянии 3 м. Положите на переднее левое сиденье груз, имитирующий массу водителя. Разметьте экран, как это показано на рисунке. Центрельная продольная ось автомобиля должна проходить по метке на стене. Расстояние А между вертикальными метками 1 и 2 должно быть равно расстоянию между левой и правой лампами ближнего света фар.Слегка покачайте автомобиль в поперечном направлении, чтобы самоустановились пружины подвесок.

3. Определите расстояние h: оно равняется расстоянию от цента фары до земли.

4. Установите регулятор корректора света фар на приборной панели (при его наличии) , в положение соответствующее нагрузке автомобиля с одним водителем. (обычно это положение — см. тут)

5. Включите ближний свет. (см. тут)

6. Во время регулировки одной фары, вторую фару следует либо отключить, либо закрыть подходящим материалом.

7. Вращая регулировочный винт, отвечающий за горизоталь, отрегулируйте положение светового пятна на стене по горизонтали… (вид на левую блок-фару со стороны моторного отсека)

8.Так же вращая второй винт, отвечающий за вертикаль, отрегулируйте направление сета по вертикали.

9. Фары считаются отрегулированными, когда верхняя граница левой половины каждого светового пятна совпадает с горизонтальной линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

10. Аналогично отрегулируйте вторую фару.

Регулировка противотуманных фар

Для выполнения работы потребуется горизонтальная площадка рядом с ровной вертикальной поверхностью (например, возле стены дома) или лист фанеры (плотного картона) размером около 2×1 м. рулетка длиной 10 м, лист картона (чтобы прикрыть одну фару), а также помощник или груз весом около 75 кг.

Последовательность выполнения

Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 5 м. Можно установить перед автомобилем лист фанеры размером 2×1 м при соблюдении тех же условий.

Помощник усаживается на сиденье водителя (или укладываем груз), после чего энергично качаем автомобиль для самоустановки подвески.

Размечаем экран согласно рисунку.

Схема разметки экрана для регулировки света противотуманных фар: А — вертикальная линия, обозначающая расположение лампы левой противотуманной фары; Б — вертикальная линия, обозначающая расположение лампы правой противотуманной фары; В — гориэ тальная линия, обозначающая расположение ламп противотуманных фар; Г — линия, обозначающая высоту верхней горизонталы границы света; О — осевая линия; I — расстояние между центрами ламп противотуманных фар, h — расстояние от поверхности плош ки, на которой установлен автомобиль, до ламп противотуманных фар

Включаем противотуманные фары и закрываем правую листом картона.

Через отверстие в бампере длинной крестовой отверткой…

…вращаем винт левой фары, перемещая ее свет в вертикальной плоскости, и подводим его верхнюю горизонтальную границу к линии Г.

Аналогично проверяем и при необходимости регулируем правую противотуманную фару.

Если отрегулировать направление света не удается, проверьте установку фары и лампы, а может быть и бампера. Возможна неисправность самой противотуманной фары, в таком случае замените её.

Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света

Проверка и регулировка фары, замена лампы ближнего света на Ладе Калине-2

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
2. Отключают обе клеммы от контактов лампы;
3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды. тогда всё выглядело бы сложнее.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

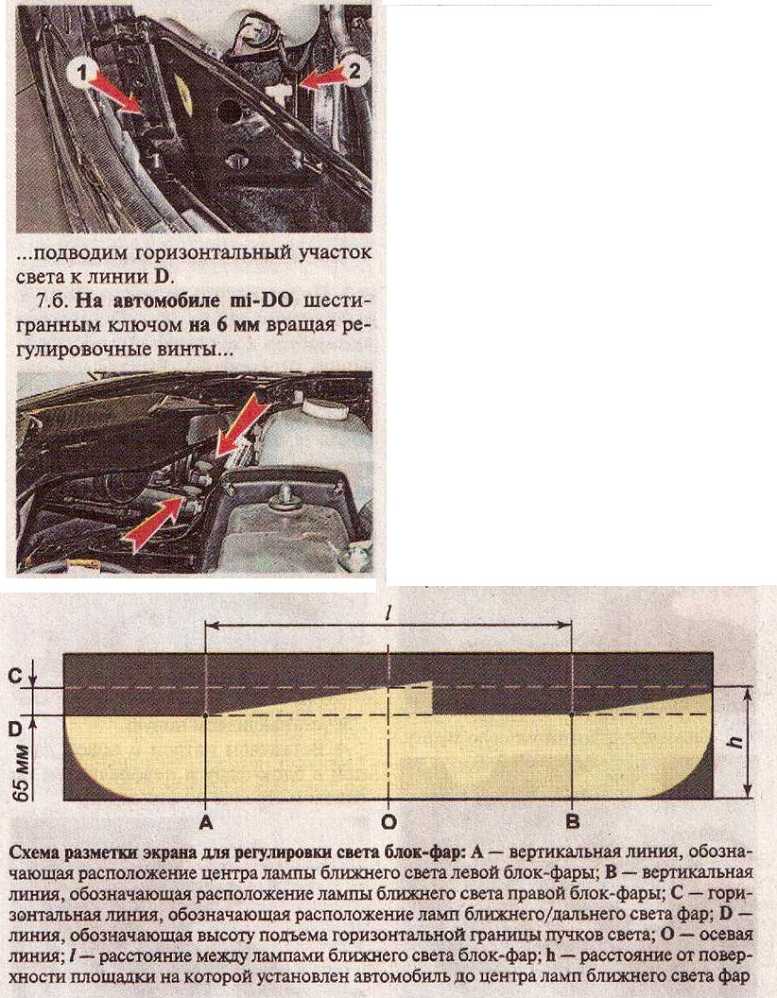

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

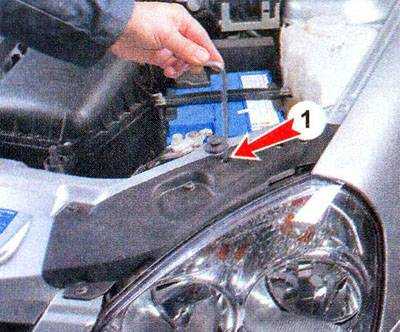

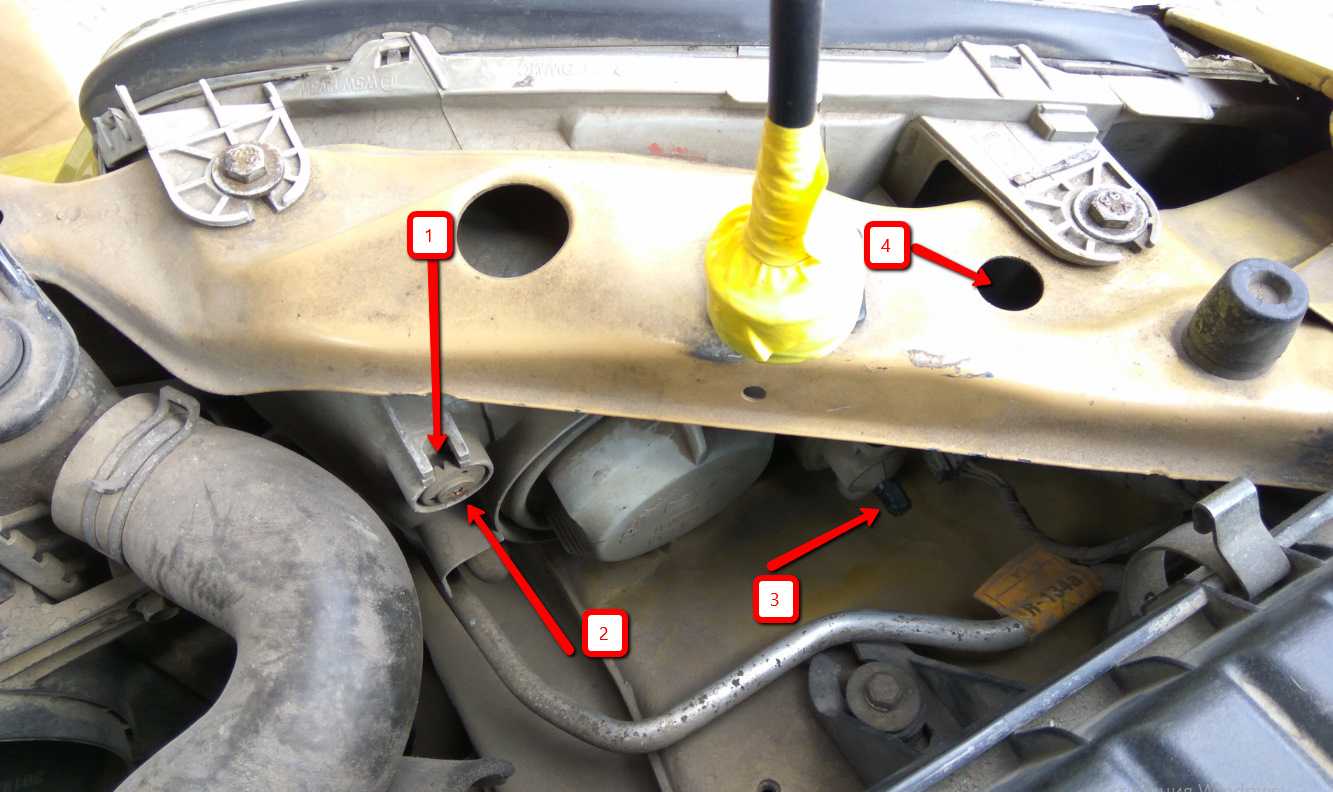

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Фары на Калину – устройство, регулировка, замена

ВАЗ KalinaРегулировка света фарСветодиодная Led подсветка

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

• ближним светом;
• габаритным, а также дальним светом;
• поворотниками.

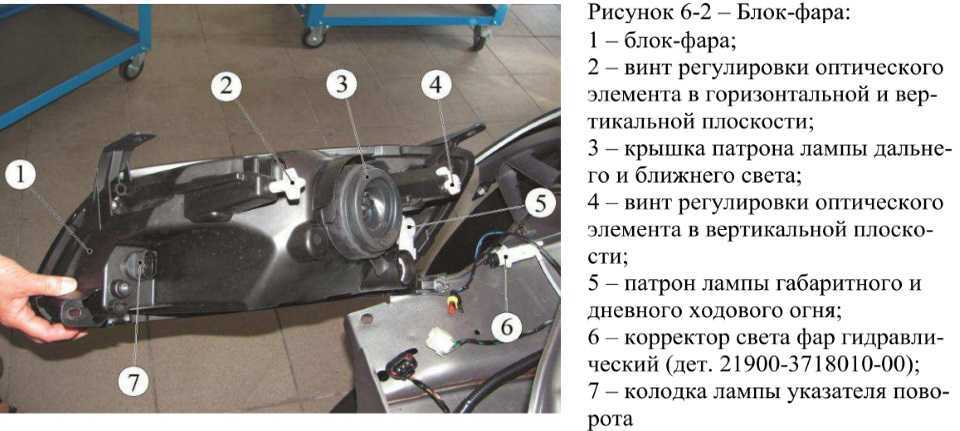

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

• Bosch;
• Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

• замену старой комплектующей на новую;
• необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

• корпуса;
• стекол (поликарбоната);
• лампы;
• светоотражателя;
• проводки;
• заглушки фонаря;
• декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

• ключ на 8 и 10;
• набор отверток (плоских и крестовидных);
• новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

• Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
• Убрать заглушку ПТФ, воспользовавшись отверткой.
• Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
• Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
• Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
• Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
• Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

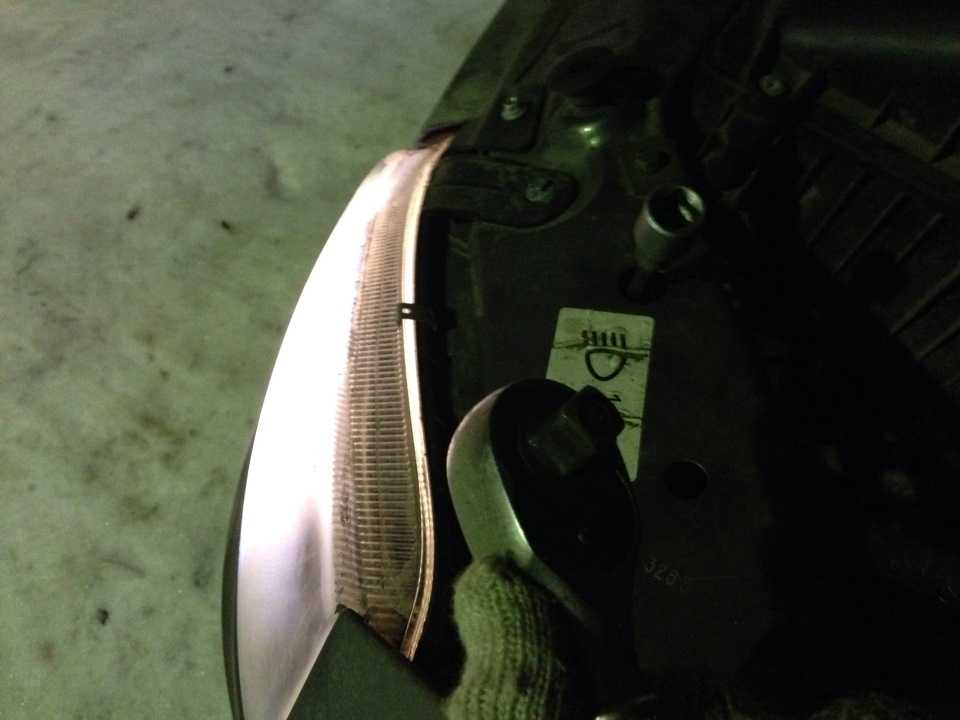

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

• фен (бытовой или промышленный);
• плоская отвертка;
• канцелярский нож.

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Когда нужно делать регулировку фар

Производитель рекомендует проверять правильность формирования светового пучка головной оптики не ранее, чем после 60 тыс. км пробега. На автомобиле, только сошедшем со сборочной линии, установлены оптимальные настройки фар.

Разъем заднего фонаря

Регулировка противотуманных фонарей

Регулировка противотуманных фонарей

Порядок проверки ПТФ:

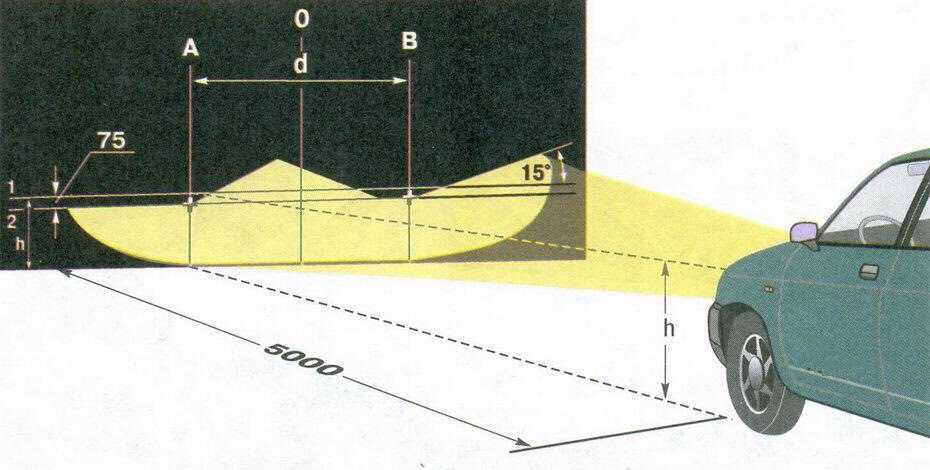

1. Устанавливают автомобиль на расстоянии 5 м от вертикальной поверхности с нанесенной разметкой.
2. На водительское сиденье садят помощника или кладут груз массой 75 кг.
3. Включают фонари, закрывая один из них картоном или завешивая ветошью.
4. Сверяют положение пятна света с нанесенной разметкой.
5. Повторяют процедуру для второго фонаря.

Регулировка света фар Лада Калина 2

 17 июль 2015  LadaOnline    23 578     В фарах Лада Калина 2 применена так называемая оптика прозрачных стекол. Рассеиватель фары абсолютно прозрачен и не имеет никаких элементов для организации светового потока, так как эту функцию выполняет отражатель. Фары оснащены электрокорректором, который позволяет с места водителя регулировать по высоте направления световых пучков фар в зависимости от загрузки автомобиля. Расскажем про проверку и регулировку света фар Лада Калина 2 более детально..Потребуется: крестовая отвертка, плотный материал, автомобиль должен быть с полным топливным баком, довести до нормы давление в шинах.Для точной регулировки направления света фар рекомендуется обращаться в сервисный центр. Без соответствующего оборудования своими руками можно выполнить только примерную проверку и регулировку света фар.Порядок действий:

Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра.
Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье.

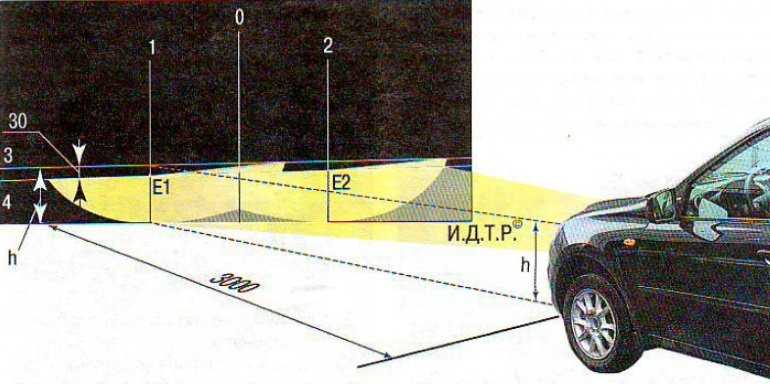

Разместите на стене экран, как показано на рисунке.
Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
Линии 1 и 2 должны проходить по центрам ламп ближнего света.
Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране.
Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя.
Закрыть плотным материалом одну фару.
Включаем ближний свет фар и проверяем расположение световых пятен.

Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора. Один винт отвечает за корректировку светового пучка по горизонтали, другой — по вертикали.Фары на Лада Калина 2 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Аналогичным образом проверяем и регулируем вторую блок фару.Напомним, на сайте можно найти другие инструкции по ремонту и эксплуатации Лада Калина 2.Ключевые слова: передние фары лада калина 2 | внешняя подсветка лада калина 200Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

На Люксовых Лада Калина и Лада Гранта будет навигация
Устройство фары Лада Калина
Регулировка фар Лада Гранта

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снять заглушки под ПТФ.
2. Прикрутить фонари в штатные выемки.
3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле. Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

• изолента;
• медные провода;
• гофра;
• разъемы, подходящие для ламп.

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

• Делается разметка на стене.
• Осуществляется разметка фар.
• Регулировка ближнего света фар.
• Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Это интересно: Заклинило замок багажника — Лада Гранта: советы специалистов как выйти из неприятной ситуации

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

• Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
• Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

• На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
• Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
• На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
• При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Порядок настройки фар с совмещенным ближним и дальним светом

• Установить машину на расстоянии 7.5 метров от стенда.
• Включить ближний свет.
• Одну из фар закрыть плотной тканью или листом картона. Открытой остается только та фара, которая будет регулироваться.
• Используя регулировочные винты, отрегулировать фары таким образом, чтобы боковые вертикальные линии находились посередине световых пятен. А горизонтальная линия «2» была сверху и касалась границ пятен (как бы на них лежала).

Дальний свет настроится автоматически.

Порядок настройки фар с разделенным ближним и дальним светом

• Для отдельной настройки ближнего света выполнить предыдущие действия, указанные выше (регулировка совмещенных фар).
• Установить машину на расстоянии 10 метров от стенда.
• Включить дальний свет и закрыть одну из фар.
• С помощью регулирующих винтов направить световые пятна так, чтобы они точно попадали в перекрестия, образованные при пересечении линии «1» с вертикальными боковыми линиями, в точках «С» и «С». То есть, центр перекрестия должен находиться в центре светового пятна.

Настройка ПТФ (противотуманных фонарей)

Противотуманные фары (ПТФ) должны быть установлены параллельно продольной оси автомобиля. Настройка противотуманных фар несильно отличается от методики настройки головных фар и состоит из следующих действий:

• Фонари очищаются от грязи.
• Для автомобиля выбирается ровная площадка.
• Машина подгоняется вплотную к стенду (стене). На стене отмечаются точки напротив центра каждой противотуманной фары, а между ними – точка напротив центра (середины) машины. Таким образом, должно получиться три точки, которые можно обозначить как: середина – «V», точки по бокам – «С» и «С».
• Машина устанавливается на расстоянии 5 метров от стены.
• Через каждую из трех точек («С», «V», «С») проводится вертикальная линия.
• Рисуется горизонтальная линия «1», соединяющая три точки «С», «V», «С». Таким образом, в местах пересечения горизонтальной линии «1» с вертикальными линиями, должны образоваться перекрестия.
• Рисуется горизонтальная линия «2», ниже линии «1» на 10 см.
• Световые пятна противотуманок регулируются так, чтобы они точно попадали в боковые перекрестия, полученные при пересечении горизонтальной линии «2» с вертикальными линиями боковых точек «С» и «С».

Как отрегулировать фары на Ладе Калине своими руками

05.10.2018Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем

Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Корректор фар: устройство и неисправности

Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:

• ручной корректор фар Калины;
• электрокорректор фар.

Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.Возможные неполадки:

Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).Инструментарий для проверки и корректировки световых огней на Ладе Калине:

• рулетка, достаточно 5 метров;
• лист картонный или фанера крупных размеров;
• ключ на 6 граней пятимиллиметровый;
• груз не менее 75 кг;
• ручка (карандаш);
• непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине

Граница потока света должна располагаться на полметра ниже уровня фар.Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

• стекла либо поликарбонат;
• корпус;
• заглушки фонаря;
• сами лампы;
• светоотражатели;
• проводку;
• декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

• один ключ на 8 и один на 10;
• крестовидные и плоские отвертки;
• новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
2. Уберите с помощью отвертки заглушку ПТФ.
3. Выверните ключом на 10 болт, расположенный снизу под фарой.
4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки. ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере

Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере

Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле

Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.
