Всем хорош Mikuni для «Иж-ПС» — мотоцикл с ним едет хорошо и бензина расходует мало. Единственный недостаток карбюратора — возникает провал в момент, когда дроссельная заслонка лишь немного приоткрывается. И, как назло, на трассе этот режим возникает на скорости 80-100 км/ч. Чуть сбросил газ. снова добавил — и мотор звонкой детонацией сигнализирует о переобеднении смеси. Если долго ехать в таком режиме, случается, прогорает поршень. Можно сколько угодно крутить винт качества смеси на холостом ходу и двигать вверх-вниз иглу в дроссельном золотнике — простой регулировкой карбюратора этот дефект не устранить. Если уменьшить опережение зажигания, может быть, и избавишься от детонации, но тогда снизится мощность мотора».

Когда двигатель работает на холостом ходу, воздух с большой скоростью проходит сквозь узкую щель между кромкой золотника и стенкой смесительной камеры. Его скорость и соответственно разрежение в зоне распылителя — минимальные. Значит, топливо поступает в двигатель только из системы холостого хода. Когда дроссель поднят на четверть хода и выше, скорости воздушного потока достаточно, чтобы высасывать топливо из распылителя. Его количество определяет зазор между иглой и распылителем. А в последней четверти хода дросселя за подачу топлива отвечает только жиклер главной дозирующей системы.

А что регулирует состав смеси в первой четверти? Оказывается, все зависит от формы золотника. Точнее, от высоты выреза в его кромке, что со стороны воздушного фильтра. Если вырез мал. при незначительном подъеме золотника скорости потоков воздуха под обеими его кромками будут близкими по величине. а значит, возле распылителя раньше возникнет разрежение, достаточное, чтобы через него стало поступать топливо — смесь начнет обогащаться пораньше, чем нужно. При слишком большом вырезе — наоборот Так вот, почему-то у этого Mikuni вырез слишком большой — отсюда и «провал». Система холостого хода уже не в состоянии обеспечить топливом двигатель, а главная дозирующая система еще не подключилась к работе. Отсюда обедненность и детонация. Казалось бы, чего проще: измени величину выреза в нужную сторону — и все станет на свои места. Но это просто сделать, если вырез мал — золотник можно подпилить. Так мне удалось наладить работу Jikova от кроссового CZ («Взбодрим «старичка» «Мото» № 2-2005 г.). Но как ты нарастишь золотник Mikuni? Я долго ломал голову, пока не мелькнула отчаянная мысль: а ведь можно увеличить разрежение в зоне распылителя другим способом! Например, установив какую-нибудь шторку перед иглой.

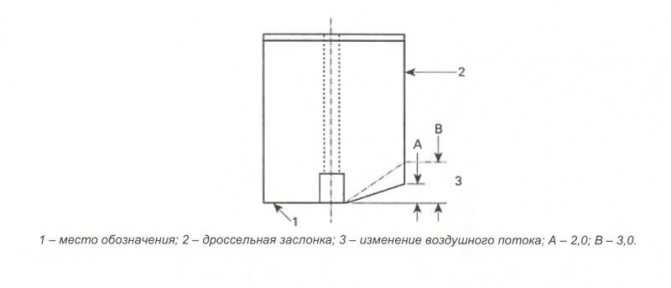

У карбюратора Mikuni есть такое положение золотника, когда система холостого хода уже не подает топливо, а ГД еще не включилась о работу (на рисунке слева). Болт в золотнике (1 на рисунке справа и на фото) создает дополнительное разрежение в зоне дозирующей иглы, ГД начинает работать при меньшем подъеме золотника; на рисунке слева показан излишне большой вырез золотника (2). из-за чего двигатель беднит на переходных режимах

Сердце кровью обливалось, когда сверлил отверстие в золотнике рядом с дозирующей иглой со стороны воздушного фильтра. Нарезал в нем резьбу М5 и вкрутил болт. И помогло! Он создал сопротивление воздушному потоку, за ним возникло разрежение — и пошел дополнительный бензин! Вкручивая-выкручивая болт, подобрал такое положение, чтобы и провал исчез, и расход топлива остался почти таким же, как до переделки.

Юрий БАТУРИН, пос. Супонвво Брянского р-на Брянской обл

Установка карбюратора и доводка

Для начала, перед установкой карбюратора Вам необходимо установить патрубок впускного коллектора на цилиндр двигателя. Для этого сначала снимите старый патрубок (если он установлен) и тщательно очистите поверхность впускного отверстия. Затем смажьте уплотнительное кольцо, находящееся на новом патрубке, моторным маслом и аккуратно установите его на место, фиксируя болтами.

После установки патрубка впускного коллектора необходимо установить карбюратор ВМ 22 на патрубок. Перед установкой карбюратора рекомендуется промыть его внутренние каналы специальным растворителем для карбюраторов, чтобы удалить все возможные загрязнения. Затем аккуратно установите карбюратор на патрубок, фиксируя его крепежными винтами или зажимами.

После установки карбюратора необходимо произвести доводку, чтобы достигнуть оптимальной работы двигателя. Для этого необходимо провести регулировку следующих параметров:

Регулировка подачи воздуха: На верхней части карбюратора располагается винт регулировки подачи воздуха. Для настройки необходимо последовательно закрывать и открывать винт на пол-оборота до достижения наибольшей частоты холостого хода и стабильной работы двигателя.
Регулировка смеси топлива: Смесь топлива и воздуха регулируется с помощью винта обогащения смеси, который находится на боковой стороне карбюратора. Для регулировки, вращайте винт в одну или другую сторону до того момента, когда достигнется максимальная частота вращения двигателя на холостом ходу.
Регулировка холостого хода: Также возможна необходимость в регулировке частоты вращения двигателя на холостом ходу. Для этого на карбюраторе располагается отверстие с пробкой, которое нужно аккуратно снять. Затем можно использовать винт регулировки холостого хода для установки оптимальной частоты вращения.

После проведения всех необходимых регулировок рекомендуется проверить работу двигателя и убедиться в стабильной и оптимальной работе карбюратора. В случае необходимости повторите регулировку.

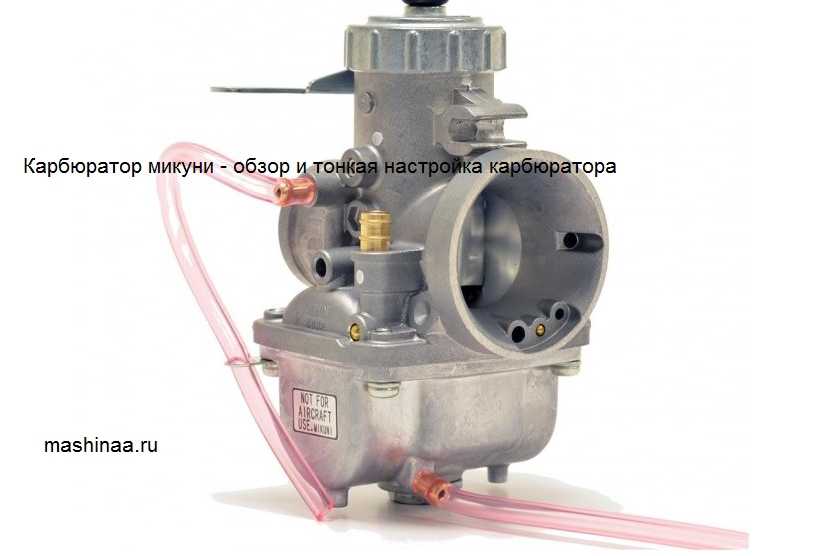

Карбюратор Микуни

В этом обзоре нам бы хотелось рассказать вам о карбюраторе Mikuni, а именно, модели VM 22. Данное устройство производится одной из японских компаний, что наводит на первые мысли о том, что механизм достаточно надежен. И действительно, как показывает практика карбюраторы Микуни могут прослужить вам достаточно долго и не докучать постоянными поломками во время эксплуатации. Секрет такой надежности кроется в неприлично простом устройстве. Некоторые могут сказать, что такая простая конструкция просто не может быть надежной, и будут неправы.

Многие владельцы мотоциклов, на которых был установлен карбюратор Микуни рассказывали о том, как хорош данный агрегат. Кстати, стоит сказать еще и то, что модель Mikuni VM 22 как правило устанавливается на мотоциклы с двигателем, имеющим объем 125 см3. Среди таких мотоциклов можно отметить Honda CBR 125R, Yamaha YBR 125 и другие мотоциклы от японских производителей.

Дополнительные рекомендации

Проверьте состояние свечи

При настройке карбюратора не забывайте про свечу. Проверьте ее состояние и замените, если слишком загрязнена или изношена. Рекомендуется использовать свечу с соответствующей калибровкой, чтобы избежать проблем с зажиганием.

Следите за уровнем масла

Не забывайте регулярно проверять уровень масла в двигателе. Он должен быть не менее половины максимальной отметки на щупе. Недостаточный уровень масла может привести к неприятным последствиям, таким как поломка двигателя или передач.

Проверьте состояние воздушного фильтра

Очень важно следить за состоянием воздушного фильтра. Он должен быть чистым и не загрязненным, чтобы обеспечивать нормальное функционирование карбюратора

Очистите фильтр от пыли и грязи и замените его, если он сильно изношен.

Оптимальная работа карбюратора

Для настройки карбюратора рекомендуется проводить его где-то на середине диаметра своих допустимых значений, это может обеспечить оптимальную работу карбюратора, который будет обеспечивать высокий уровень управляемости вашего питбайка.

Следите за тормозами

Осмотрите тормоза на вашем питбайке. Если они терты и долго не менялись, то это может снизить эффективность их работы и привести к серьезным проблемам. Следите за состоянием их тормозных колодок и дисков и меняйте их своевременно.

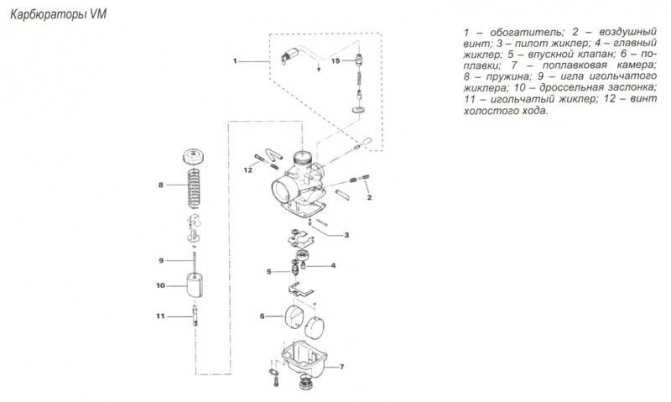

Устройство карбюратора Mikuni

Карбюратор Микуни устройство и регулировка – самый главный вопрос, которым задаются владельцы этого устройства. Для начала поговорим о том, как устроен карбюратор Микуни. Как уже говорилось выше, модель VM 22 отличается своей высокой надежностью, что определенно добавляет уверенности водителю мотоцикла. Только благодаря грамотному устройству этого карбюратора, многие мотоциклисты делают свой выбор в его сторону.

В принципе, карбюратор Mikuni ничем не отличается от других карбюраторов, но все же имеет свои уникальные особенности. Данное устройство имеет классическое крепление, что позволяет установить карбюратор на большинство существующих сегодня моделей. Mikuni MV 22 имеет всем привычную круглую дроссельную заслонку, с которой также не придется ломать голову.

Особенно часто владельцами данных карбюраторов отмечается непревзойденная воздушная заслонка. Как рассказывает один из мотоциклистов, воздушную заслонку на карбюраторе Mikuni можно назвать полноценным подсосом, который очень помогает в холодное время. В общем, благодаря устройству карбюратора японского производства, это лучший вариант, который можно установить на мотоцикл с двигателем 125 см3.

ДОМОСТРОЙСантехника и строительство

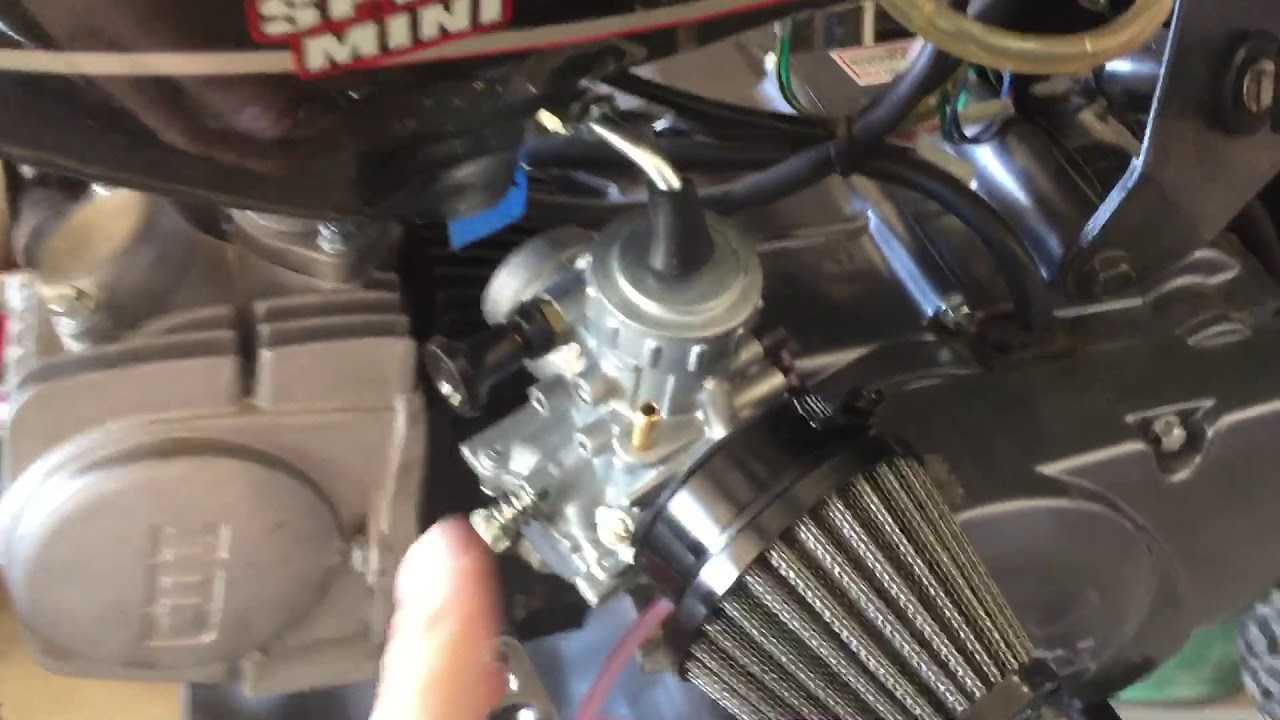

Очень долго читал интернеты, но так и не смог найти что-то путное по этому карбюратору. Методом тыка смог найти сам, хоть это было и совсем не тривиально.

Винт качества находится спереди внутри цилиндра. К нему можно подлезть только плоской битой. Я просто взял биту от шуруповерта. Только вся подстава в том, что его надо настраивать когда питбайк Kayo полностью прогрет, и сделать это чтобы не обжечься очень сложно

У меня свеча была очень черная, и при резком добавлении газа был провал. И слабо прогретый мотор с закрытой воздушной заслонкой не заводился. А полностью прогретый с закрытой заслонкой глох. После того, как этот винт качества повернул на пол оборота и покатался минут 10 нагар на свече стал намного светлее, и она стала чище. Но это я уже видимо переборщил. Так что крутить надо совсем по чуть-чуть, потом кататься и смотреть на нагар свечи.

Винтом качества регулируем смесь: Закручивая — обедняем смесь. Откручивая — обогащаем.

Проверить, правильно ли настроен карбюратор питбайка проще всего по цвету свечи. Выкручиваем свечу и смотрим на цвет нагара: Кирпичного цвета – смесь правильная Белесая – смесь бедная Черная закопченная – смесь богатая

Игла

Если не хватает топлива, то иглу нужно поднять, то есть фиксатор следует опустить на 1 деление. Если свеча покрыта чёрным нагаром, либо мокрая, то качество нужно уменьшить, опустив иглу – то есть, фиксатор необходимо поднять на одно деление.

Кроме того можно определить качество смеси так же по звуку и реакции на открытие гашетки. При сбросе газа слышны прострелы – смесь бедная. При резком открытии газа мотор как будто захлебывается и не происходит должного подхвата – смесь слишком богатая. Кроме того при бедной смеси двигатель перегревается, выхлопная труба раскаляется докрасна.

Рубрики: Без рубрики

Отзывов (6) на «Настройка карбюратора, винт качества смеси, фото. Питбайк KAYO CRF801-7L >

На свече не было нагара почти совсем. Выкрутил на 1/4 оборота качество

Проверить, правильно ли настроен карбюратор питбайка проще всего по цвету свечи. Выкручиваем свечу и смотрим на цвет:

Кирпичного цвета – смесь правильная
Белесая – смесь бедная
Черная закопченная – смесь богатая

Определив качество нашей смеси начинаем крутить карбюратор. На деле это выглядит примерно так: сперва пробуем добиться нужной смеси путем поднятия или опускания иглы на одно-два деления, пробуем прокатиться, если разница чувствуется сразу, колдуем дальше до достижения нужного результата. Не забываем про подсос. Настраивать карбюратор надо на прогретом моторе и закрытом подсосе. Если разница не видна сразу, катаемся по дольше, далее оцениваем результаты настройки по цвету свечи. Если иглой настроить не получается, то возвращаем стопорное кольцо на игле в среднее положение (по умолчанию) и подбираем жиклеры. К карбюратору должен прилагаться комплект жиклеров разных размеров. У жиклера есть два размера: первый это диаметр резьбы (м5, м6 и т.д.), второй это пропускная способность жиклера в см3/мин (цифры выбиты на самом жиклере). Поменять жиклер или посмотреть его размер можно сняв карбюратор с питбайка, слив из него весь бензин и открыв поплавковую камеру, открутив два болта. Жиклер выглядит как болт под плоскую отвертку со сквозным отверстием посередине.

Соответственно, если смесь бедная (свеча белая, труба красная, мотор перегревается) – иглу поднимаем, если не помогает, жиклер увеличиваем (цифры больше). Если смесь богатая (свеча черная, при резком открытии газа провалы) – иглу опускаем, если не помогает, жиклер уменьшаем (цифры меньше). После того как настроили смесь на карбере будет еще болтик с пружинкой который отвечает за холостые обороты. Если питбайк глохнет при отпущенном газе, обороты двигателя слишком маленькие – винтик крутим по часовой стрелке (закручиваем). Если наоборот пит ревет стоя на подставке – винтик выкручиваем против часовой стрелке. В идеале все делать на прогретом и заведенном моторе, чтобы сразу определить достаточно мы накрутили или надо еще.

Бывает, что никакая настройка не помогает, как вариант это может быть вследствие того, что в карбюратор попала грязь и песок. Тут поможет промывка и продувка всех канальцев в карбюраторе.

Переборка карбюратора Mikuni для питбайков

Настройка на средних и больших оборотах

Винт качества подготавливает пропорцию смеси на холостом ходу. Сбои в работе на высоких режимах устраняются другими способами.

После открытия дроссельной заслонки, в работу вступает топливный жиклер. Его задача заключается в подаче бензина в диффузор во время набора скорости скутером.

Неправильно подобранный жиклер ведет к отклонениям в составе топливной смеси. Во время набора мощности скутер может «душится», вплоть до полной остановки двигателя.

Правильный алгоритм настройки карбюратора при больших оборотах:

очистка внутренних каналов от мусора;
проверка уровня топлива в поплавковой камере;
настройка хода запорного клапана (иглы);
проверка соответствия номинала жиклера.

Признаком правильной работы 2т и 4т двигателя является резкое увеличение оборотов при открытии газа. Любые отклонения от стабильности разгона двигателя говорят о нарушении настроек.

Признаки отклонения приготовления смеси

Важным показателем качества горения топлива в цилиндрах является цвет свечи. Опытному механику достаточно взглянуть на ее состояние, чтобы понять какие настройки необходимо провести.

Различают два характерных цвета:

Белая (сивая) свеча – бедная смесь, мопед перегревается и не выдает оптимальной мощности.
Черная с нагаром – избыток горючего, его чрезмерный расход.

Поведение скутера с неправильной смесью топлива специфичное:

ненормальная реакция на ручку газа;
хлопки в глушителе;
задымленность выхлопных газов;
заметное снижение мощностных характеристик;
внезапная остановка двигателя.

Нормальная свеча мопеда имеет коричневатый цвет. На ней не должно быть нагара, ее электроды чистые, без следов оплавления.

Параметры карбюраторов отечественных мотоциклов

Таблица. Параметры карбюраторов, применяемых на отечественных мотоциклах и мотороллерах.

Обозначение карбюратора	Марка и модель мотоцикла или мотороллера	Диаметр диффузора, мм	Пропускная способность главного жиклера, см3/ мин	Диаметр распылителя,мм	Диаметр жиклера холостого хода, мм	Корректирующее устройство
К-55	К-55; К-58; М1М	20	135	2,67	—	ВЗ
К-55Б	К-175; К-175А	20	190	2,67	—	ВЗ
К-55В	ВП-150	22	165	2,67	—	—
К-55Д	М-103; М-104	22	145	2,67	—	—
К-28Б	-49	24	110	2,55	0,5	ВК
К-28Г	Т-200М; ТГ-200	25	182	2,55	0,6	ВК
К-28Д	ИЖ-56	25	182	2,7	0,5	ВК
К-28Ж	ИЖ-Ю	25	270	2,7	0,5	ВК
К-28И	ИЖ-П	25	215	2,7	0,5	ВК
К-36Р	В-150М	22	155	2,6	0,6	—
К-36М	М-105; М-106	22	155	2,65	0,5	—
К-36	К-175В; К-175В; «Восход», «Турист»	24	180	2,65	0,6	ТК
К-36Ж	ИЖ-Ю2; ИЖ-Ю3	24	240	2,65	0,5	ТК
К-36И	ИЖ-П2	27	250	2,6	0,5	ТК
К-36Д	ИЖ-П3	27	260	2,6	0,5	ТК
К-37	М-72; К-750	24	160	2,7	0,5	ВЗ
К-37А	К-750М	24	160	2,7	0,5	ВЗ
К-38	М-61; М-62	24	150	2,7	0,5	ВЗ
К-302	К-750; К-750М	24	185	2,66	0,4	ВЗ
К-301	М-62; М-63	24	185	2,66	0,4	ВЗ
К-301В	К-650	24	200	2,66	0,4	ВЗ

Как настроить карбюратор Микуни ВМ 22

Карбюратор Микуни ВМ 22 является одним из наиболее популярных карбюраторов, используемых на питбайках. Настройка этого карбюратора может быть сложной задачей для новичков, но с некоторыми основными знаниями вы сможете самостоятельно произвести настройку. В этой статье мы рассмотрим шаги для правильной настройки карбюратора Микуни ВМ 22.

Шаг 1: Очистка карбюратора

Перед настройкой необходимо очистить карбюратор от грязи и налета. Убедитесь, что карбюратор полностью демонтирован и разобран на отдельные части. Используйте специальный карбюраторный очиститель и мягкую щетку, чтобы удалить все загрязнения. Убедитесь, что все каналы и отверстия чистые и пропускают воздух свободно.

Шаг 2: Настройка базового положения

Для начала настройки карбюратора Микуни ВМ 22 необходимо установить на него базовое положение. Для этого раскрутите болт на нижней части карбюратора до предела, затем аккуратно заверните его обратно на один или два оборота. Это базовое положение позволяет достичь оптимальной работы карбюратора при дальнейшей настройке.

Шаг 3: Настройка смеси

Один из важных аспектов правильной работы карбюратора – настройка смеси воздуха и топлива. Для этого на карбюраторе Микуни ВМ 22 есть специальные винты, которые регулируют состав смеси. Обычно это два винта: винт для регулировки смеси холостого хода и винт для регулировки смеси на полностью открытом дросселе.

— Для регулировки смеси холостого хода вращайте соответствующий винт в сторону увеличения или уменьшения смеси до достижения оптимальной работы двигателя на холостом ходу.

— Для регулировки смеси на полностью открытом дросселе вращайте другой винт в сторону увеличения или уменьшения смеси до достижения оптимальной мощности двигателя при полностью открытом дросселе.

Помните, что настройка смеси может потребовать нескольких итераций и опыта для достижения оптимальных результатов.

Шаг 4: Настройка прокачки топлива

Настройка прокачки топлива также важна для достижения оптимальной работы карбюратора Микуни ВМ 22. Прокачка топлива отвечает за подачу дополнительного топлива при ускорении. Для настройки прокачки топлива используйте специальный винт, расположенный на боковой стороне карбюратора.

Вращайте винт в сторону увеличения или уменьшения прокачки до достижения плавного и резкого отклика двигателя при ускорении.

Шаг 5: Проверка и финальная настройка

После основной настройки рекомендуется протестировать питбайк на дороге или в специальном месте для испытаний

Обратите внимание на работу двигателя при различных оборотах и уровнях нагрузки. Если замечаете какие-либо проблемы, вернитесь к шагу 3 и внесите соответствующие корректировки

После достижения оптимальной работы двигателя на всех режимах можно считать, что карбюратор успешно настроен. Однако рекомендуется периодически проверять и обслуживать карбюратор, чтобы сохранить его работоспособность.

Что такое карбюратор и какова его главная задача

Прежде чем обсуждать самые интересные новинки, которые вы можете рассматривать как вариант для установки на ваш мотоцикл, необходимо разобраться, что такое карбюратор.

mashinaa.ru

Итак, карбюратор – это специальный механизм, являющийся узлом системы питания двигателя внутреннего сгорания. Главной задачей, которую выполняют карбюратор, это смешивание топлива с воздухом и регулирование количества горючей смеси, поступающей в двигатель автомобиля или мотоцикла. Сегодня мы редко можем встретить карбюратор на автомобиле, так как с развитием технологий появился более практичный и эффективный механизм – инжектор. Однако карбюраторная система на мотоцикле, — это вполне привычная история. Тот же карбюратор Микуни, встречается довольно часто.

Многие люди при выборе мотоцикла осознанно приходят к выбору мотоцикла с карбюраторной системой подачи топлива. Хоть инжектор это и более современный механизм, который имеет некоторые преимущества для обычного мотоциклиста, но карбюратор по-прежнему находится в строю. Как правило, карбюраторную систему выбирают байкеры, увлекающиеся стантрайдингом, где инжектор не позволяет получить полный контроль над мотоциклом.

Снегокат для детей с мотором 49сс (мотоснегокат) (Код: SMDK)

Признаки неправильной настройки карбюратора на питбайке 125 и как их исправить

Неправильная настройка карбюратора на питбайке 125 может привести к ряду проблем, которые могут сказаться на его производительности и работе. Вот несколько признаков, указывающих на неправильную настройку карбюратора, и способы их исправления:

Трудности при запуске двигателя:

Если двигатель плохо запускается или не запускается вообще, это может говорить о неправильной смеси воздуха и топлива. Проверьте настройки карбюратора и убедитесь, что они соответствуют рекомендациям производителя.
Неустойчивая работа двигателя на холостом ходу:

Если двигатель неустойчиво работает на холостом ходу, то это может быть связано с неправильным регулированием оборотов холостого хода. Проверьте настройки карбюратора и отрегулируйте обороты согласно рекомендациям производителя.
Потеря мощности и неоптимальное ускорение:

Если ваш питбайк теряет мощность и не ускоряется так, как должен, то настройка карбюратора скорее всего неправильная. Проверьте настройки смеси воздуха и топлива, а также регулировку иглы и дозировку топлива.
Повышенный расход топлива:

Если вам кажется, что питбайк стал больше потреблять топлива, чем обычно, то это может быть связано с неправильной настройкой карбюратора. Проверьте настройки смеси воздуха и топлива, чтобы убедиться, что они соответствуют рекомендациям производителя.

В случае любых проблем с работой двигателя или признаков неправильной настройки карбюратора, рекомендуется обратиться к профессиональному механику или сервисному центру, чтобы они провели детальную диагностику и регулировку карбюратора.

Регулировка основных настроек карбюратора

Перед тем как приступить к настройке карбюратора, необходимо убедиться, что фильтр воздуха и система питания не засорены. Также следует проверить, что топливо соответствует требованиям производителя.

Вот основные шаги, которые необходимо выполнить при настройке карбюратора Mikuni VM22:

1. Регулировка холостого хода:

Сначала необходимо прогреть двигатель. Затем, с помощью регулировочного винта, установленного возле дроссельной заслонки карбюратора, следует настроить обороты холостого хода. Оптимальные значения указаны в инструкции по эксплуатации питбайка или в руководстве по ремонту и обслуживанию карбюратора.

2. Регулировка смеси:

Для регулировки смеси топлива и воздуха используется регулировочный винт на боковой стороне карбюратора. По умолчанию, винт установлен примерно на 2 оборота. Необходимо аккуратно поворачивать винт вправо или влево, добиваясь оптимального состава смеси для работы двигателя

Чтобы проверить оптимальность настроек, рекомендуется некоторое время работать на питбайке и обратить внимание на обороты двигателя, цвет дыма выпускной системы и отклик двигателя на открытие и закрытие газа. Необходимо достичь того состояния, при котором обороты стабильны, дым прозрачный и двигатель реагирует мгновенно на газ

3. Регулировка слива:

Слив – это отверстие для слива топлива, находящееся на дне карбюратора. Если после настройки смеси топлива и воздуха питбайк продолжает некорректно работать, необходимо проверить слив. Через отверстие должно легко стекать топливо с небольшой струйкой. Если струйка слишком мала или слив закупорен, необходимо очистить или заменить слив.

4. Регулировка поплавка:

Поплавок контролирует уровень топлива в карбюраторе. Если он настроен неправильно, это может привести к некорректной работе двигателя. Проверить и настроить поплавок можно, открывая крышку карбюратора и инспектируя его положение. Оптимальным является положение поплавка так, чтобы нижняя кромка была параллельна крышке.

После проведения вышеуказанных настроек, рекомендуется провести пробную поездку на питбайке для окончательной проверки работы двигателя. Если вам не удалось достичь оптимальных показателей работы двигателя, рекомендуется обратиться к специалисту или сервисному центру для получения профессиональной помощи.

Назначение и принцип действия карбюратора

Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.

Важный узел двигателя внутреннего сгорания представляет собой карбюратор

Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.

Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.

Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.

Руководство по установке

Важно! Настраивайте карбюратор на прогретом моторе, а затем делайте пробную поездку. Используйте свечу зажигания с калильным числом, рекомендуемым производителем мотора

Топливная смесь представляет собой соотношение бензина и воздуха. Увеличивая количества воздуха и уменьшая долю топлива, мы делаем воздушно-топливную смесь беднее. Уменьшая количества воздуха и увеличивая долю топлива мы делаем смесь богаче. Для всех режимов работы двигателя необходимо настроить оптимальное соотношение бензина и воздуха.

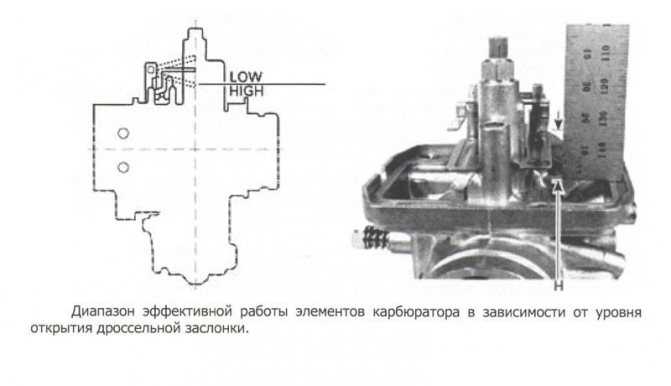

1) Главный жиклер (Main Jet — MJ). Положения заслонки 3/8 — 4/4

Соотношение смеси в этих положениях можно регулировать заменой главного жиклера. Чем больше номер главного жиклера, тем богаче становится смесь. В зависимости от параметров двигателя и глушителя, выберите наиболее подходящий жиклер, чтобы достичь максимальных оборотов.

2) Игла (положения дроссельной заслонки 1/4 — 3/4)

Когда ускорение не плавное, сделайте смесь богаче.
Сделайте смесь беднее, если двигатель тяжело вращается, издает тяжелые звуки и дымит черным дымом.

Соотношение смеси в этих положениях дроссельной заслонки можно регулировать расположением E-кольца на различных позициях иглы. Воздушно-топливная смесь становится богаче, при перестановке E-кольца вниз от 1-го до 5-го паза.

3) Воздушный винт (Air Screw — AS). Положения заслонки — холостой ход.

Воздушный винт регулирует расход воздуха во время вращения двигателя на малой скорости (На холостом ходу).

Поверните воздушный винт вправо — воздушно-топливная смесь станет богаче.
Поверните воздушный винт влево — воздушно-топливная смесь станет беднее.

Затяните полностью воздушный винт, а затем выкрутите его на 1,5 оборота. Из этой позиции, вращайте винт влево или вправо на 1/4 — 1/2 оборота, пока двигатель не начнет вращаться наиболее быстро.

Ослабляйте винт холостого хода (у дроссельной заслонки), пока вы не получите устойчивые обороты холостого хода. И снова отрегулируйте положение воздушного винта, чтобы получить высокие обороты.

4) Вспомогательный жиклер Pilot Jet — PJ. Сначала отрегулируйте воздушный винт.

В случае, если вы выкрутили воздушный винт больше, чем на 3 оборота, установите вспомогательный жиклер с меньшим числом.
Если вы полностью закрутили воздушный винт (по часовой стрелке), используйте вспомогательный жиклер с большим числом.

Проверьте, правильно ли вы выбрали вспомогательный жиклер. Мотор должен ускоряться плавно с холостого хода и до езды на малой скорости.

Если мотор вращается рывками (на холостом ходу), то жиклер слишком маленький.
Если мопед дымит черным дымом и издает тяжелые звуки, то жиклер слишком большой (на холостом ходу).
После перестановки вспомогательного жиклера необходимо снова отрегулировать воздушный винт.

Шаг 3: Установка карбюратора Mikuni VM22

После того как вы провели все необходимые настройки карбюратора Mikuni VM22, можно приступить к его установке на мотоцикл. Внимательно следуйте инструкции для безопасной и правильной установки.

1. Перед началом установки убедитесь, что двигатель мотоцикла полностью остыл. Работать с горячим двигателем может быть опасно.

2. Откройте капот мотоцикла и найдите место, где будет размещаться новый карбюратор Mikuni VM22. Обычно он находится рядом с впускным коллектором.

3. Проверьте, что прилагаемые карбюратору крепежные элементы соответствуют крепежным отверстиям на мотоцикле. Если необходимо, установите дополнительные адаптеры или прокладки для правильной фиксации карбюратора.

Осторожно установите карбюратор Mikuni VM22 на место, выравнивая его с впускным коллектором. При необходимости используйте ключ для правильной фиксации карбюратора

Обратите внимание на соединения воздушного и топливного шлангов. Убедитесь, что они правильно подключены к соответствующим разъемам на карбюраторе

6. Проверьте, что карбюратор надежно закреплен и не имеет люфтов. При необходимости подтяните крепежные элементы еще немного, чтобы обеспечить надежную фиксацию.

7. Перед тем, как закрыть капот мотоцикла, убедитесь, что все элементы карбюратора правильно установлены и надежно закреплены. Проверьте также, что соединения шлангов герметичны и не имеют протечек.

Правильная установка карбюратора Mikuni VM22 позволит вам получить максимальную эффективность и производительность вашего мотоцикла. После установки рекомендуется проверить настройки карбюратора и провести тестовую поездку для оценки его работы.
