Как сделать регулировку кулисы на ваз-2110

Зачем в ВАЗ-2110 нужна кулиса

Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.

Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.

Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.

Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой «на 32» с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.
27. Головкой «на 10» отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой «на 10» отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

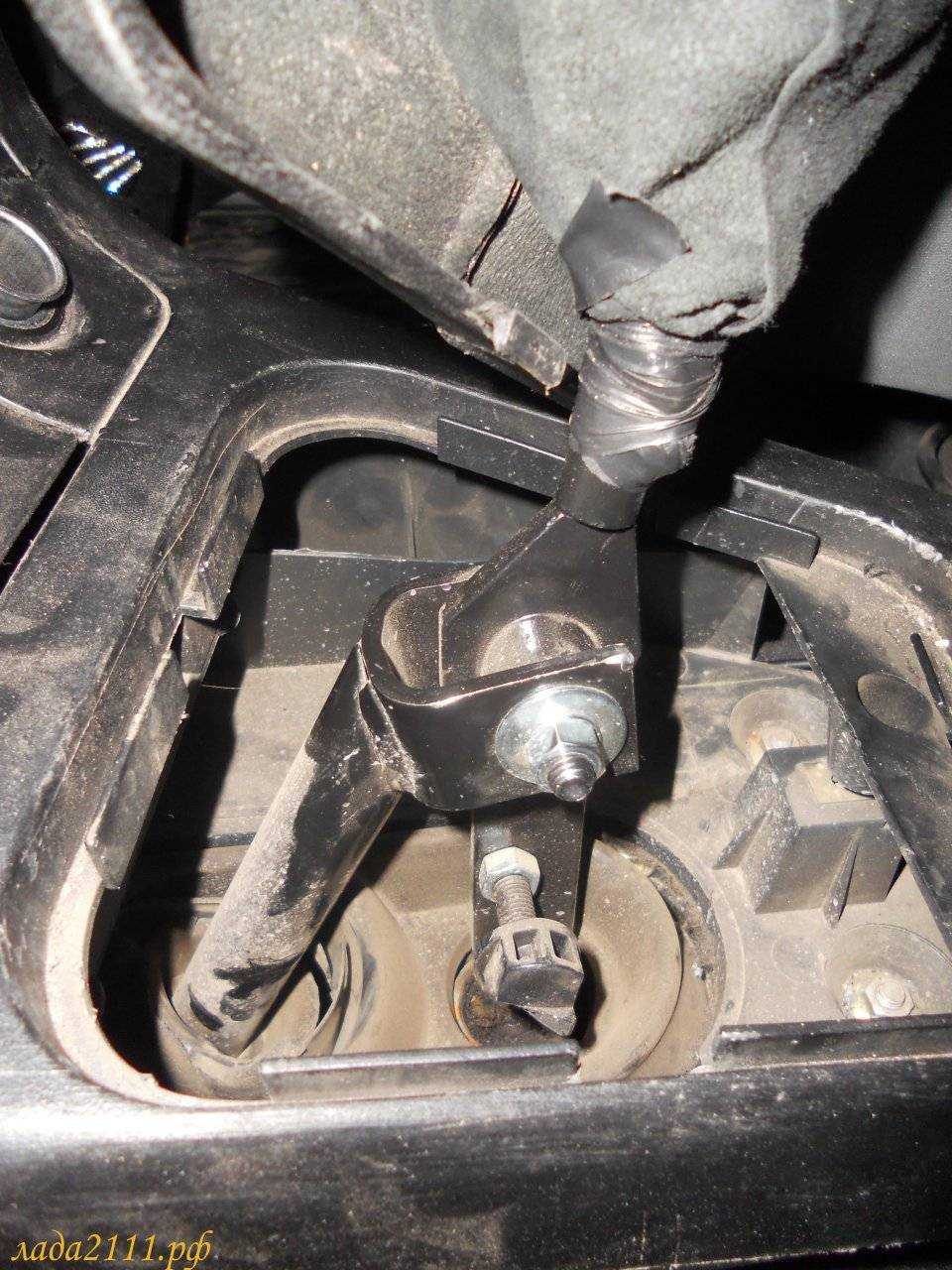

• Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
• Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
• Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

• материал — пластмасса (обычная крышка для банок);
• рожковый ключ №10, №13;
• ножницы;
• крестообразная отвертка;
• плоский надфиль, можно использовать мелкий плоский напильник.

Этапы проведения работ:

• снять пластмассовый тоннель;
• открутить гайку рожковым ключом №13;
• крестообразной отверткой открутить винт;
• открутить две гайки ключом №10;
• удалить болт;
• вытащить аккуратно втулку;
• снять шайбы.

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

• Все детали смазать графитной смазкой.
• Поставить дополнительную шайбу на втулку.
• Вставить ее на место.
• Вставить справа еще одну шайбу.
• На обе стороны поставить на втулку кольца из маслостойкой резины.
• Вставить обратно болт.
• Графитной смазкой обработать резьбу.
• Закрутить гайки.

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото. Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя. Цена запасных частей для замены кулисы:

• кардан КПП от ВАЗ-2114/2115 от 300 руб.,
• пыльник от 65 руб.,
• кулиса от «Калины» в пределах 500 руб.

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.

http://carfrance.ru/regulirovka-kulisi-vaz-2110/http://vaz-remont.ru/samostoyatelnaya-regulirovka-kulisy-na-vaz-2110-regulirovka-kulisy-kpp-svoimi-rukami/http://ladaprofi.ru/vaz-2110/kak-sdelat-regulirovku-kulisy-na-vaz-2110.htmlhttp://vaz-2110.ru/podveska/regulirovka-kulisy-na-vaz-2110.htmlhttp://ladafakt.ru/kak-otregulirovat-kulisu-na-vaz-2110.htmlhttp://avto-zhelezo.ru/1742-kulisa-korobki-peredach-vaz-2110-menyaem-svoimi-rukami.html

голоса

Рейтинг статьи

Как отрегулировать правильную работу кулисы на ВАЗ 2110 — 2112

На автомобилях марки ВАЗ 2112 кулиса настраивается настраивается аналогичным образом, как и для десятой модели (смотри схематическое фото агрегата). Работы легко и просто выполнить одному человеку самостоятельно в условиях своего гаража. Если вам повезет, настройку можно завершить буквально за считанные минуты. Скоро вы узнаете почему.

Порядок действий при настройке кулисы на примере “десятки” будет следующим:

1. 1. Загоняете автомобиль на смотровую яму, эстакаду, либо поднимаете днище домкратом. В последнем случае не забудьте о перестраховке.
2. 2. Должны быть обязательно включена первая скорость на КПП. Приложите для этого все возможные усилия.
3. 3. Далее тормозим автомобиль при помощи ручного тормоза. Для перестраховки его несрабатывания под задние колеса авто подкладываем предохранительные противоукатные бруски.
4. 4. Спускаетесь под днище автомобиля и находите там крепежный хомут, удерживающий наконечник карданчика. Прослабляете его.
5. 5. Теперь необходимо утопить ручку рычага КПП в крайнее левое положение (любые иные смещения не допускаются). Удерживаете кулисы в таком положении.
6. 6. Спустившись под днище авто, обратно фиксируете хомут на наконечнике шарнира.
7. 7. Если все сделано верно — можно вас поздравить, настройка завершена. Можно проверять работу КПП.

Кулиса короткоходная на Приору PrioraPRO

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).— Выполняем центрирование рычага (закрепляем его в удобное положение).— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Как снять рычаг КПП приора?

› Характеристики приоры и ее запчасти

Переключение передач автомобиля – стандартный процесс, который у каждого водителя доведен до автоматизма. Поэтому у этого процесса каждый шаг не должен быть подпорчен: передачи должны включаться с первого раза, а рычаг удобно лежать в руке. Во многом комфорт будет зависеть от рычага коробки переключения передач, за который водитель держится большую часть времени за рулем. Сама замена ручки кпп, не сложная, но нужно знать как это делать.

Механизм переключения скоростей на автомобиле Приора меняется не только из-за износа: она считается важным элементом салона. Поэтому ее можно заменить на что-то другое. Например, снять ручку кпп от приора 1 и поставить деталь от Приоры 2. Возможен любой тюнинг – вместо штатной детали, можно поставить любую. Ее можно поставить от новой машины, или же от любого другого автомобиля – современные возможности позволят сделать «переходник» для любого рычага.

Как снять ручку кпп на ваз 2110

Даже ярых сторонников российского автопрома не может не раздражать, когда болтается рычаг КПП на ВАЗ 2110, мало того – он еще и выдает неприятнейший дребезг. У кого нервы покрепче, мирится с ним, как с неизбежным «побочным эффектом», некоторые даже приловчились постоянно придерживать ручку переключения передач собственной рукой.

Однако так не может продолжаться вечно, тем более, если вибрация дойдет до того, что рычаг начнет промахиваться при включении передач, путая вторую с четвертой и третью с пятой. Но чтобы не доводить ситуацию до крайности, поговорим о том, что делать, чтобы избежать дребезга ручки КПП.

Определяем причину

Итак, во время набора скорости, или на холостых ваш рычаг коробки передач болтается, как в лихорадке, издавая раздражающий дребезг. Но других неисправностей, связанных с КПП не обнаружено. Из-за чего это может быть?

1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая втулка для соединения рычага с тягой во время движения «цепляет» край тяги, из-за чего и возникает дребезг;
2. Вы провели тюнинг рычага, поставив от Лады Калины. Такая замена принесла вам несколько положительных моментов, и один не слишком радующий. Когда машина в движении, возникает вибрация в карданчике от Калины, которая передает дребезг по тяге всего механизма. Многие, проведшие такой тюнинг, утверждают, что даже если рычаг снять вообще, все равно это не избавляет от дребезга;
3. Могла сломаться удерживающая пружина, или ее вообще не было. В таком случае дребезг – неизбежность;
4. Нередко ручка КПП ВАЗ 2110 дребезжит из-за износа подушек двигателя и КПП. Возможно также, что износились другие детали, отвечающие за устранение дребезга (гасящие вибрации).

Если же рычаг КПП болтается, и при этом возникают трудности различного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужен ремонт и регулировка не только ручки, но и самой коробки.

Устраняем дребезжание

Кое-кто даже не догадывается, что устранить дребезг рычага КПП у ВАЗ 2110 – задача вполне посильная, и даже не требующая особых навыков. Конечно, немного повозиться придется, зато потом находиться в салоне машины станет значительно приятнее. Также помним: что помогает одному авто, может оказаться бесполезным для другого автомобиля. Поэтому – экспериментируем.

Самое простое решение — установка пружины, которая призвана держать рычаг коробки передач, не позволяя ему болтаться. Такой тюнинг имеет особо приятный момент — не нужно почти ничего разбирать! Многие перед установкой пружины обматывают ручку медицинским жгутом, чтобы фиксация была более плотной.

Установка шайб (из пластика или резины) на оси КПП. Понадобится пластиковая крышка для обычной стеклянной банки (можно и другой упругий пластик или плотная резина). Из нее, после небольшого разбора ручки (производится из салона), вырезается несколько шайб. Первая – по размеру втулки. Здесь же она, после смазки литолом, и закрепляется. Кроме того, в щели про краям механизма переключения передач вставляются с двух боков от втулки еще две шайбы. При этом, возможно, придется чуть подточить втулку.

Приобретаем ремкомплект кулисы. Причем – именно для ВАЗ 2110. Он обычно включает все те детали, которым чаще других нужна замена: втулки, шайбы, шаровую опору рычага КПП, накладку и пружину, удерживающую ручку в фиксированном положении, и не позволяющую ей болтаться. Вначале в салоне нужно поднять защитно-декоративный кожух. После чего, используя ремкомплект, следует замена изношенных частей новыми. Однако иногда это дает лишь малый эффект.

Исправление дребезжания рычага

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач.

Для этого потребуется:

Этапы проведения работ:

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото.

Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя.

Цена запасных частей для замены кулисы:

Видео:Правильно Отрегулировать Кулису В МашинеСкачать

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.

Такое приспособление, как кулиса КПП, может со временем также как и прочие элементы вашего транспортного средства может подвергаться процессу усовершенствования и частичной доработке, даже в том случаи, если машину вы приобрели прямо с заводского конвейера. Стоит также отметить, что практически все водители отечественных транспортных средств меняют обычную кулису на короткоходный ее вариант. После такого тюнинга необходимо воспроизвести регулирование кулисы, так как могут появиться трудности в процессе переключения скоростей и скоростного режима. Помните о том, что регулирование лучше проводить совместно с ассистентом, так как она потребует внимательности и аккуратности своего исполнения.

Перед починкой автокара своими собственными руками необходимо аннулировать все факторы риска относительно проблематического переключения задней и пятой скоростей вашего транспортного средства. Помните о том, что настройку кулисы можно выполнять многочисленными методами, которые некоторым образом друг с другом взаимосвязаны, но выполняются совершенно по — разному. И так попробуем привести все варианты процесса регулирования кулисы на отечественном автомобиле «ВАЗ — 2110». Во-первых, мы проводим процесс регулирование кулисы при помощи задней скорости. Переключаем коробку для перемещения обратно, предварительно необходимо ослабить хомут и переключатель рычага туда, в каком месте она должна располагаться при включенной задней передаче. После этого необходимо тщательно затянуть хомут. После всех процедур проблема относительно регулирования кулисы завершена, а значит полностью разрешена. Во-вторых, можно использовать второй метод. Такой метод используется тогда, когда не получается легко переключиться на заднюю скорость автомобильного режима. Здесь необходимо проделывать все работы, которые связаны с регулированием первой передачи. Переключаем коробку на первую передачу, ослабляем хомут кулисы, помните о том, что он располагается внизу вашего транспортного средства. Дальше проворачиваем привод кулисы против часовой стрелки до того времени, пока рычаг КПП не упрется в пластиковый стопор задней передачи. Теперь необходимо затянуть хомут, и завершить процесс регулирования кулисы вашего транспортного средства.

Пожалуй, теперь можно постараться ответить на вопрос о том, как настроить нейтральное состояние ручки переключения коробки передач? Наверное, начать следует с точного и детального расчета глубины высадки кулисы вашего транспортного средства на кардан автомобиля «ВАЗ – 2110». Стоит помнить о том, что после подобных изменений рычаг КПП может начать издавать противный дребезг. Помните также от ом, что в этом случаи можно управлять своим транспортным средством при таких обстоятельствах. Существует только один недостаток, это то, что водитель волнуется за техническое состояние и начинает отвлекаться от дороги. Больше ничем противные звуки не могут повредить ни вам, ни вашему транспортному средству. В любом случаи, необходимо заранее предусмотреть всевозможные поломки и технические недостатки, которые могут стать причиной сильной поломки.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

• Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
• Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
• Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

• материал — пластмасса (обычная крышка для банок);
• рожковый ключ №10, №13;
• ножницы;
• крестообразная отвертка;
• плоский надфиль, можно использовать мелкий плоский напильник.

Этапы проведения работ:

• снять пластмассовый тоннель;
• открутить гайку рожковым ключом №13;
• крестообразной отверткой открутить винт;
• открутить две гайки ключом №10;
• удалить болт;
• вытащить аккуратно втулку;
• снять шайбы.

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

• Все детали смазать графитной смазкой.
• Поставить дополнительную шайбу на втулку.
• Вставить ее на место.
• Вставить справа еще одну шайбу.
• На обе стороны поставить на втулку кольца из маслостойкой резины.
• Вставить обратно болт.
• Графитной смазкой обработать резьбу.
• Закрутить гайки.

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото. Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя. Цена запасных частей для замены кулисы:

• кардан КПП от ВАЗ-2114/2115 от 300 руб.,
• пыльник от 65 руб.,
• кулиса от «Калины» в пределах 500 руб.

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.

http://carfrance.ru/regulirovka-kulisi-vaz-2110/http://vaz-remont.ru/samostoyatelnaya-regulirovka-kulisy-na-vaz-2110-regulirovka-kulisy-kpp-svoimi-rukami/http://ladaprofi.ru/vaz-2110/kak-sdelat-regulirovku-kulisy-na-vaz-2110.htmlhttp://vaz-2110.ru/podveska/regulirovka-kulisy-na-vaz-2110.htmlhttp://ladafakt.ru/kak-otregulirovat-kulisu-na-vaz-2110.htmlhttp://avto-zhelezo.ru/1742-kulisa-korobki-peredach-vaz-2110-menyaem-svoimi-rukami.html

Замена сальников кулисы

Ничто так не расстраивает владельца автомобиля, как следы масла под днищем вовремя стоянки. Причиной такого проявления может быть пришедший в негодность масляный фильтр или неисправность сальника. Выполняя установку нового сальника, можно увидеть и дать оценку состоянию подушки кулисы, карданчика и пыльника.

Перед началом разбора всех узлов автомобиля, требуется выяснить причину подтекания масляной смеси. Если причина не в фильтре масла, требуется убедиться в исправности сальника. Для этого автомобиль устанавливается на возвышение или подъемник. Если работы замены и установки нового сальника будут выполняться впервые, очень поможет предварительный просмотр видео на эту тему.

• Забравшись под автомобиль, произвести визуальную оценку пыльника. При утечке масла через сальник, пыльник это выдаст, на нем будут следы подтеков масла;
• Отогнув пыльник, надо подобраться к карданчику. Отсоединение карданчика откроет путь к манжете;
• Последовательность снятия карданчика строго от рычага к кулисе, обратный порядок запрещен;
• После демонтажа карданчика открывается доступ к сальнику;
• Для снятия манжеты потребуется крючок и шип;
• Пришедший в негодность сальник заменяется на новый. Гуру гаражного ремонта в качестве вспомогательного инструмента для этого применяют крышку от пластиковой бутылки;
• После установки нового сальника производится обратная сборка узла. При этом обязательно проверяется состояние каждого элемента на предмет износа, в случае необходимости, деталь так же заменяется.

Кулиса нового образца (приора).Вообщем увидел случайно в интернете это чудо, захотелось найти и поставить себе. Купил детали с лады приоры 2014 года выпуска, все в сборе с рычагами и прочей фурнитурой)

Обойма десяточная, рычаги полностью аналогичны старым.Самое интересное это кулиса, ручка как на новых приорах и гранте с механической коробкой. В техническом плане похожа на кулису с калины, возможно один в один.

Пока сложно сказать как она в работе. Но сразу хочу отметить, что отзывы о такой конструкции разные, есть очень негативные! У кого то присутсвует люфт между деталями 17 и 20, судя по всему мешает металлическая втулка в центре (деталь 18).

Она не дает по хорошему прижать металлические диски (деталь 16) к пластиковым прокладкам (17) и самому рычагу (20). Теоретически если её подточить, проблем больше не должно быть.

Схема калиновская, но суть та же. Поездим-увидим!)Обойма рычага кулисы кпп ваз 2110. Приорошную с мизерным пробегом пока отложу про запас.

None

None

Шарнир реактивной тяги лада спорт. Существует такой же точно только для 2108-2110. Ни каких ремкомплектов к стоковому шарниру нет, только такой демпфер.

Если еще изношены пластиковые втулки (2110-1703189), то он не спасает ситуацию.

Очень интересно сколько же отбегали старые детали?!

Обойма распалась, в шарнире люфтФотки установленных ништяков)

С днища все как и было, за исключением обновленных запчастей)

Обещанное фото тоннеля

Кулиса рестайлинг

None p.s: Ручку сдернуть не получилось. Не понятно как она вообще снимается. Посмотрел чужие записи и оказывается, что на гранте при замене ручки на альтернативную штатную просто пилят и снимают… имхо жестоко :D.

• avtozam.com
• vaz-2110.ru
• www.drive2.ru
• 24techno-guide.ru
