Содержание
1. Информация о безопасности
2. Особенности и функции
3. Распаковка и проверка комплектности
4. Дополнительные аксессуары (приобретаются отдельно)
5. Первоначальная сборка и подключение
5.1. Установка антенны
5.2. установка ременной клипсы
5.3. Подключение внешней гарнитуры
5.4. Установка батареи
6. Зарядка батареи
7. Информация о батарее
7.1. Первое использование
7.2. Советы по использованию батареи
7.3. Продление срока службы батареи
7.4. Хранение батареи

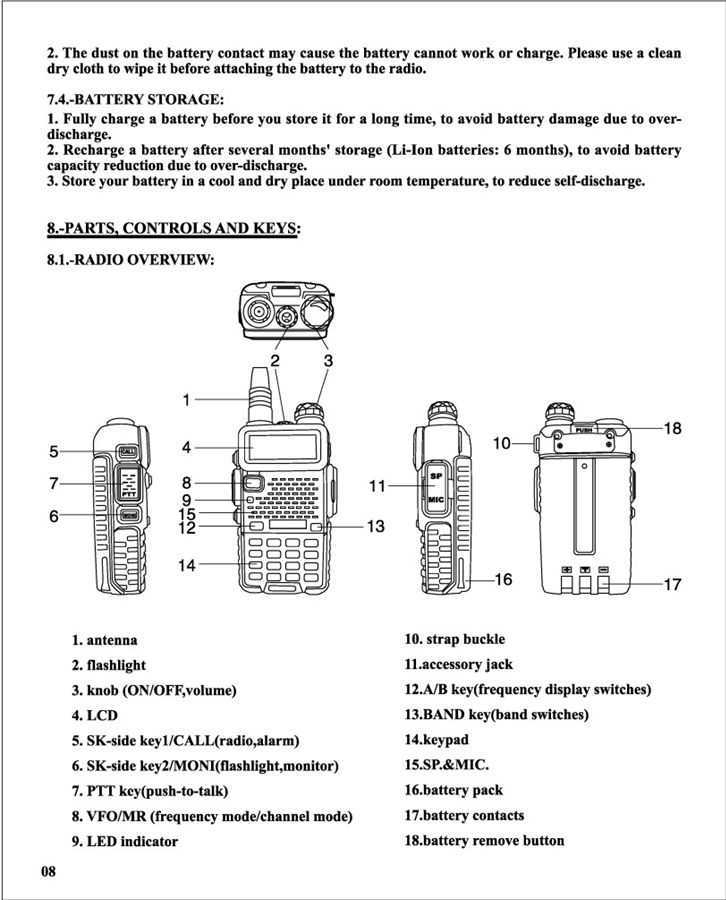

8. Составные части и органы управления
8.1. Общий вид радиостанции
8.2. Назначение клавиш управления
9. ЖКИ экран
10. Работа с радиостанцией
10.1. Включение/выключение, регулировка громкости
10.2. Выбор частоты или ячейки памяти
10.3. Прием / передача
10.4. Режимы работы радиостанции
11. Описание встроенных функций
11.1. Шумоподавитель (Squelch) (меню SQL)
11.2. Функция “VOX”
11.3. Функция Reverse
11.4. Функция ALARM
11.5. Тон 1750 Гц для доступа к репитерам
12. Меню, описание настроек
12.1. Работа с меню
12.2. Описание пунктов меню
13. Таблица тонов CTCSS
14. Таблица тонов DCS
15. Технические характеристики
15.1. Общие
15.2. Передатчик
15.3. Приемник
16. Возможные неисправности и способы их устранения
7.2. советы по использованию батареи.
1.Заряжайте и храните батарею при температурах от 5 С до 40 С градусов. При нарушении температурного режима батарея может протечь или повредиться.
2.Во время зарядки выключайте радиостанцию, чтобы обеспечить полный заряд батареи.
3.Не отключайте сетевой адаптер и не извлекайте батарею из зарядного стакана в процессе зарядки.
4.Никогда не заряжайте батарею, если на ней присутствуют следы влаги. Протрите её сухой мягкой тканью перед зарядкой.
5.В конечном счете, батарея изнашивается. Когда время работы радиостанции заметно сократилось по сравнению с нормальным временем, значит, настал момент приобрести новую батарею.
Шаг 5: Проверка работоспособности рации
После настройки рации Baofeng UV13Pro необходимо проверить ее работоспособность. Для этого можно выполнить несколько простых шагов.
1. Проверка приема
Убедитесь, что рация находится на нужной частоте и включена. Затем попросите кого-то с другой рации отправить тестовое сообщение. Если вы успешно принимаете сообщение, значит, приемная часть рации функционирует правильно.
2. Проверка передачи
Установите рацию на желаемую частоту и убедитесь, что она включена. Затем попросите кого-то с другой рации принять ваше тестовое сообщение. Произнесите несколько слов или предложение в микрофон рации и проверьте, удалось ли передать сообщение.
3. Проверка дальности действия
Для проверки дальности действия рации можно последовательно удаляться от собеседника на определенное расстояние, считая шаги или использовать измерительный инструмент
При этом важно сохранять контакт и проверять, до какого расстояния рация может передавать и принимать сигналы
Настройка канала
Baofeng UV-5r имеет два режима: режим ручного ввода частоты и режим выбора записанного заранее канала. Они меняются оранжевой кнопкой. Все кнопки на передней панели можно заблокировать, чтобы случайно не нажать на них. Нажмите и удерживайте «#», чтобы разблокировать.
Режим ввода частоты. Если он включен, то вы увидите на экране ряды страшных цифр (частоту), как на фото выше. С клавиатуры радиостанции можно ввести что угодно (но лучше в пределах 433.075-434.775 или 446.006-446.093 — это разрешенные в РФ диапазоны для гражданской связи). Если поставить одинаковые номера на двух радиостанциях, то по ним можно будет общаться.

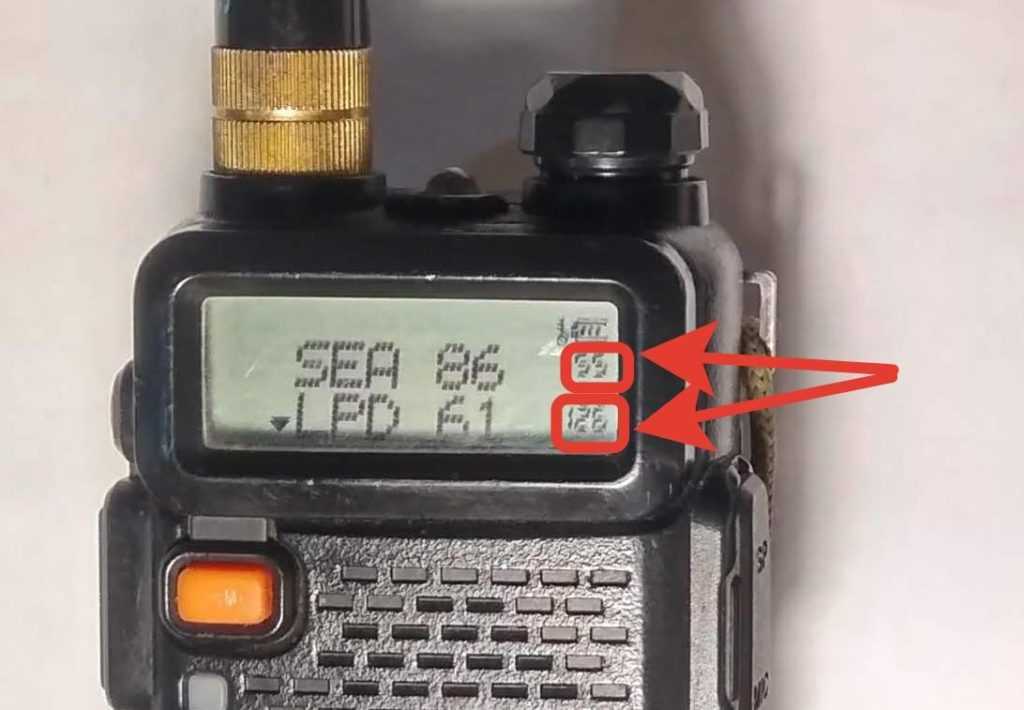

Режим записанных каналов. Если он включен, справа будут отображаться номера ячеек памяти, в которые записаны эти каналы.
Клавиатура прибора будет функционировать для выбора ячейки памяти. Как пульт от телевизора.
Клавиши и будут работать для «пролистывания» ячеек памяти.
Вы будете работать со строкой, напротив которой находится треугольник (на фото выше это нижняя строка). Смена строки осуществляется синей кнопкой.
Если вы не прошивали радиостанцию, там будут каналы, записанные китайским производителем. Так что этот режим вообще бесполезен для вас.
Если радиостанция не ваша, хозяин мог записать в эти ячейки что угодно, это его дело и фантазия. Здесь та же аналогия с пультом от телевизора: на 5-й кнопке у вас дома может быть канал МУЗ-ТВ, а у ваших друзей на этой же кнопке может быть канал Пятница.
При прошивке можно дать ячейке памяти понятное имя и сразу с субтоном записать частоту. Если в настройках радиостанции включить отображение имени ячейки, то на дисплее будут понятные слова, а не страшные цифры.
Если вы знаете, что записано в выбранной ячейке памяти, вы можете настроиться на вторую радиостанцию в режиме ввода частоты.
Перед расходом проверьте, работает ли каждое устройство на прием и передачу. Скажите что-нибудь в каждую радиостанцию и послушайте это на других. Если вы набрали одну и ту же частоту на всех радиостанциях, но одна из них работает только в одном направлении, то скорее всего на одной из них активирован субтон (на экране будут буквы DCS или CT), выключите их или сделайте одинаковыми на всех радиостанциях (10-13 пунктов меню).
Как настроить канал, как сохранить настроенный канал в память?
ВАЖНО! В память сохраняются параметры только из верхней строки приемника ; сохранить что-либо из нижней строчки приемника не получится!
В память сохраняются следующие параметры:
— частота, верхняя строчка на приемнике (на фото 136.250, слева от нее указатель активности строки — маленький треугольник).
— вид модуляции, пункт меню:

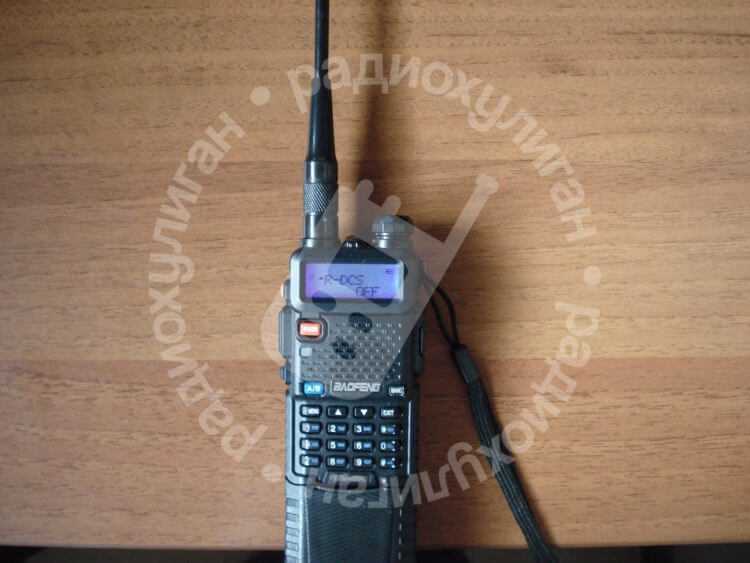

— субтоны, пункты меню:
— смещение сдвига частоты, пункт меню:

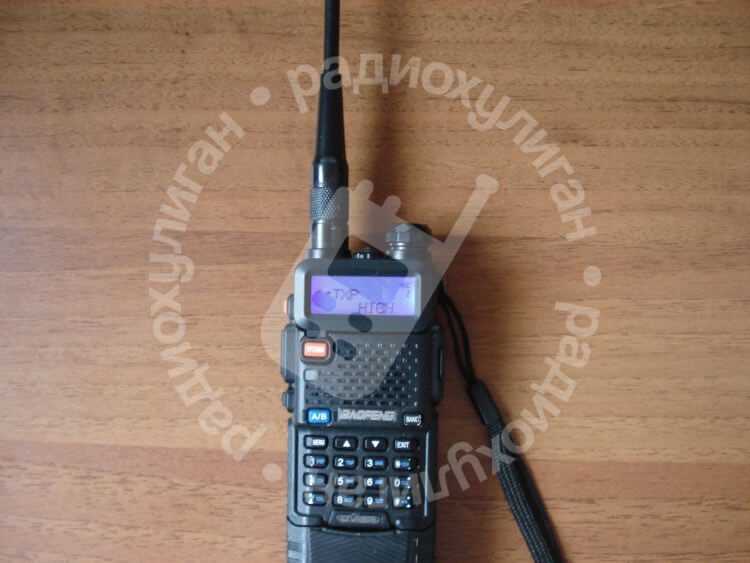

— мощность, пункт меню:
— передача кода PTT-ID, пункт меню:
— запрет передачи на заданной частоте, пункт меню < BCL>:
— передача S-CODE, пункт меню:
Пошаговый алгоритм настройки канала
Теперь мы приведем порядок действий для настройки канала. Чтобы настроить канал:
- Оранжевой кнопкой переходим в частотный режим работы.
- Набираем нужную частоту в верхней строчке приемника на экране.
- Нажимаем кнопку
- Находим в пунктах меню нужный параметр.
- Нажимаем кнопку
- Кнопками <вверх> и <вниз> устанавливаем нужный параметр.
- Нажимаем кнопку
- Затем листаем меню, устанавливаем нужные параметры, подтверждаем.
- После установки всех нужных параметров заходим в пункт меню №27, нажимаем кнопку
Если канал занят — строка канала будет заполнена, если канал пустой — строка канала будет свободна.
Как изменить настройки сохраненного канала?
- Оранжевой кнопкой переходим в канальный режим работы.
- В верхней строке выбираем кнопками <вверх> <вниз> номер канала, в котором нужно что-то откорректировать.
- Нажимаем кнопку
- Находим в пунктах меню параметр который необходимо изменить.
- Нажимаем кнопку
- Кнопками <вверх><вниз> устанавливаем нужный параметр.
- Нажимаем кнопку
- Нажимаем кнопку.
Как удалить канал из памяти?
- Нажимаем кнопку
- Выбираем пункт №27.
- Нажимаем кнопку
- Набираем на цифровой клавиатуре либо кнопками <вверх> <вниз> номер канала.
- Нажимаем кнопку
- Нажимаем кнопку …
Основные характеристики рации Baofeng UV13pro
Рация Baofeng UV13pro является компактным и удобным устройством для связи на близких и средних расстояниях. Она оснащена двумя диапазонами частот – VHF и UHF, что позволяет использовать ее в различных условиях и обеспечить стабильное соединение.
Мощность передатчика рации составляет 5 Вт, что обеспечивает широкий диапазон связи до 10 км в условиях открытой местности. Благодаря своим характеристикам, Baofeng UV13pro подходит для использования в городских условиях, где присутствуют преграды для радиоволн, такие как здания и другие препятствия.
Одной из особенностей рации Baofeng UV13pro является наличие 128 каналов, которые можно легко настроить для удобного использования. Кроме того, возможно использование рации в режиме Dual Watch, позволяющем слушать два канала одновременно.
Рация Baofeng UV13pro обладает функцией сканирования каналов, что позволяет быстро обнаруживать доступные каналы для связи. Также есть возможность программирования рации с помощью компьютера, что облегчает настройку и предоставляет дополнительные настройки и функции.
Для удобства использования Baofeng UV13pro оснащена подсветкой LCD-дисплея, что делает его читабельным даже в темное время суток. В комплекте с рацией идет аккумуляторная батарея емкостью 1800 мАч, обеспечивающая длительное время работы.
ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
Следующие меры предосторожности должны соблюдаться при работе,
обслуживании и ремонте данного устройства.
• Ремонт и техническое облсуживание рации Baofeng UV-5R должно производится квалифицированным персоналом в специализированном сервисе.
• Не вносите изменения в конструкцию радиостанции!
• Используйте зарядные устройства и аккумуляторные батареи выпускаемые или сертифицированные в качестве заменителя компанией BAOFENG
• Выключайте радиостанцию перед тем, как войти в зону нахождения взрывоопасных и легковоспламеняющихся веществ.
• Не используйте рации с поврежденной антенной. При прикосновении поврежденной антенны к частям тела велика вероятность получения ожога.
• Не заряжайте аккумуляторную батарею в зоне нахождения взрывоопасных и
легковоспламеняющихся веществ.
• Во избежание создания электромагнитных помех или проблем совместимости
выключайте радиостанцию в тех местах, где это требуется, особенно где есть
информационные таблички с напоминанием об этом.
• Выключайте радиостанцию перед посадкой в самолет. Любое использование
радиостанции должно соответствовать правилам авиакомпании или инструкциям
экипажа.
• Выключайте радиостанцию перед попаданием в зону проведения взрывных работ.
• Для автомобилей с подушками безопасности: не размещайте рации Baofeng UV-5R в зоне
срабатывания подушек безопасности или непосредственно на их крышках.
• Не подвергайте радиостанцию воздействию прямых солнечных лучей, не оставляйте вблизи источника тепла.
• При ведении передачи с помощью радиостанции держите ее вертикально на
расстоянии 3–4 см от лица. Держите антенну на расстоянии минимум 4 см от
вашего тела.
ИНФОРМАЦИЯ ОБ АККУМУЛЯТОРНОЙ БАТАРЕЕ
7.1. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ
Новые батареи поставляются с завода-изготовителя полностью разряженными.
Перед первым использованием батарею необходимо заряжать в течение 5 часов.
Максимальная емкость батареи достигается после трех циклов «полная
зарядка/полная разрядка». Если вы заметили, что мощность батареи упала,
подзарядите ее.
Предупреждение! Чтобы снизить риск получения травмы, заряжайте только
батареи, указанные производителем. Другие батареи могут взорваться и причинить
травму или ущерб имуществу. Не бросайте батарею в огонь. Утилизируйте батарею
согласно законам и нормам в Вашей страны. Не выбрасывайте батарею вместе с
бытовым мусором. НИКОГДА не пытайтесь разобрать батарею.
7.2. СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ БАТАРЕИ
1. Заряжайте и храните батарею при температурах от 5 С до 40 С градусов. При
нарушении температурного режима батарея может протечь или повредиться.
2. Во время зарядки выключайте радиостанцию, чтобы обеспечить полный заряд
батареи.
3. Не отключайте сетевой адаптер и не извлекайте батарею из зарядного стакана в
процессе зарядки.
4. Никогда не заряжайте батарею, если на ней присутствуют следы влаги.
Протрите ее сухой мягкой тканью перед зарядкой.
5. Батареи имеют ограниченный срок эксплуатации. Когда время работы
радиостанции заметно сократилось по сравнению с нормальным временем,
батарею нужно заменить на новую.
7.3. ПРОДЛЕНИЕ СРОКА СЛУЖБЫ АККУМУЛЯТОРНОЙ БАТАРЕИ
1. Производительность батареи значительно снижается при температурах ниже 0С
(нуля) градусов. В холодную погоду может потребоваться запасная батарея.
Если батарея не работает в холодных условиях, то она еще сможет поработать
при комнатной температуре, поэтому не торопитесь ее заряжать.
2. Загрязненные и окисленные контакты аккумуляторной батареи может привести к отказу в работе или зарядке.
Перед присоединением батареи протрите контакты сухой мягкой тканью.
7.4. ХРАНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
Полностью зарядите батарею перед длительным хранением, чтобы избежать
повреждения батареи из-за переразряда.
Во время хранения перезаряжайте батарею каждые 6 месяцев, чтобы избежать переразряда.
Храните вашу батарею в сухом прохладном месте при комнатной температуре,
чтобы уменьшить саморазряд.
…
Внешний вид
В разделе “Внешний вид” можно редактировать визуальные эффекты в Дискорде и настроить мессенджер так, чтобы было не только удобно, но и красиво. По умолчанию Discord оформлен в тёмной теме, но при желании можно использовать светлое оформление. Для этого достаточно поставить галочку напротив соответствующей темы.
СОВЕТ! Тёмная тема более комфортна для визуального восприятия.
Возможна настройка внешнего вида текстовых сообщений. Доступны два режима: уютный и компактный. Название компактного режима говорит само за себя – на экране монитора поместится больше сообщений и оформлены они будут строго и компактно. Существенной особенностью уютного оформления является наличие аватарки пользователя в строке сообщения.
Следующим возможностям будут рады пользователи, имеющие проблемы со зрением. Так, с помощью бегунка под пунктом “Масштабирование текста в чате” можно увеличить размер символов в сообщениях. А ползунок под пунктом “Уровень масштабирования” позволит укрупнить интерфейс самого Дискорда. Масштаб текста и самого приложения помимо увеличения можно минимизировать до необходимых размеров.
Разработчики Discord позаботились о людях, страдающих дальтонизмом. Для таких пользователей предусмотрена специальная функция, заменяющая визуальные эффекты мессенджера на более подходящие для дальтоников. Для активации данной возможности достаточно включить “Режим для дальтоников”.
Создание атмосферы командной игры
Одним из главных элементов успеха командной игры является создание атмосферы, в которой игроки могут эффективно общаться, координировать свои действия и добиваться общих целей. Режим рации в Дискорде является удобным и эффективным инструментом для достижения этой цели.
Основной принцип создания атмосферы командной игры с использованием режима рации в Дискорде состоит в возможности голосового общения между игроками в режиме реального времени. У игроков есть возможность общаться между собой, давать команды, координировать свои действия и предупреждать других участников о возможной опасности или стратегических моментах игры.

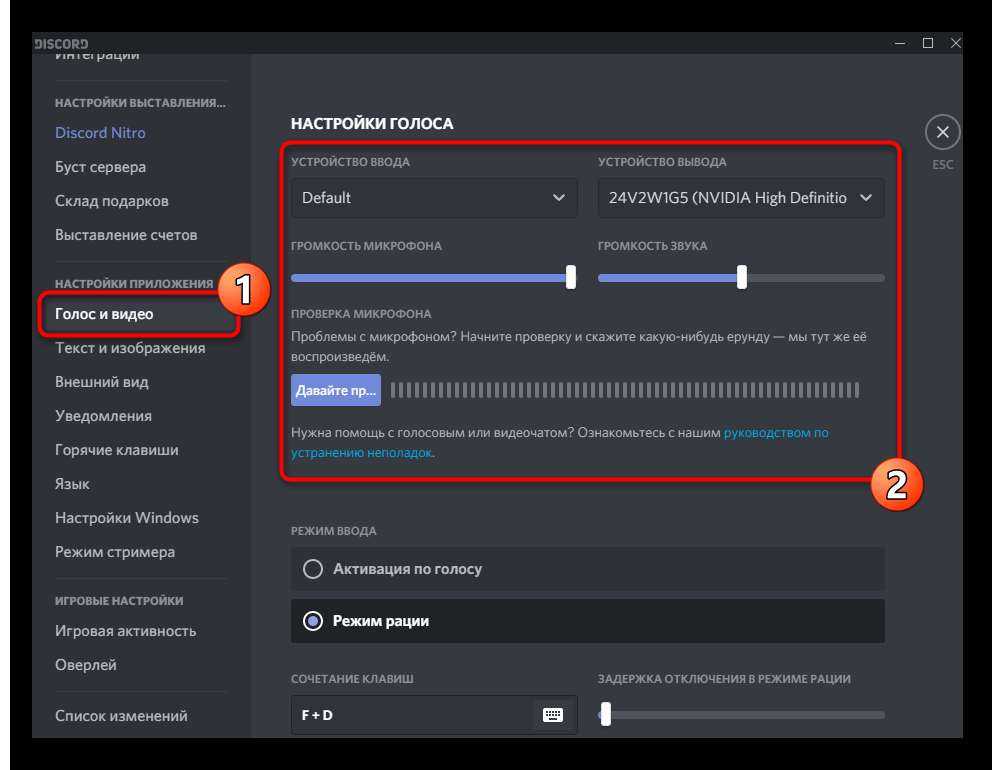

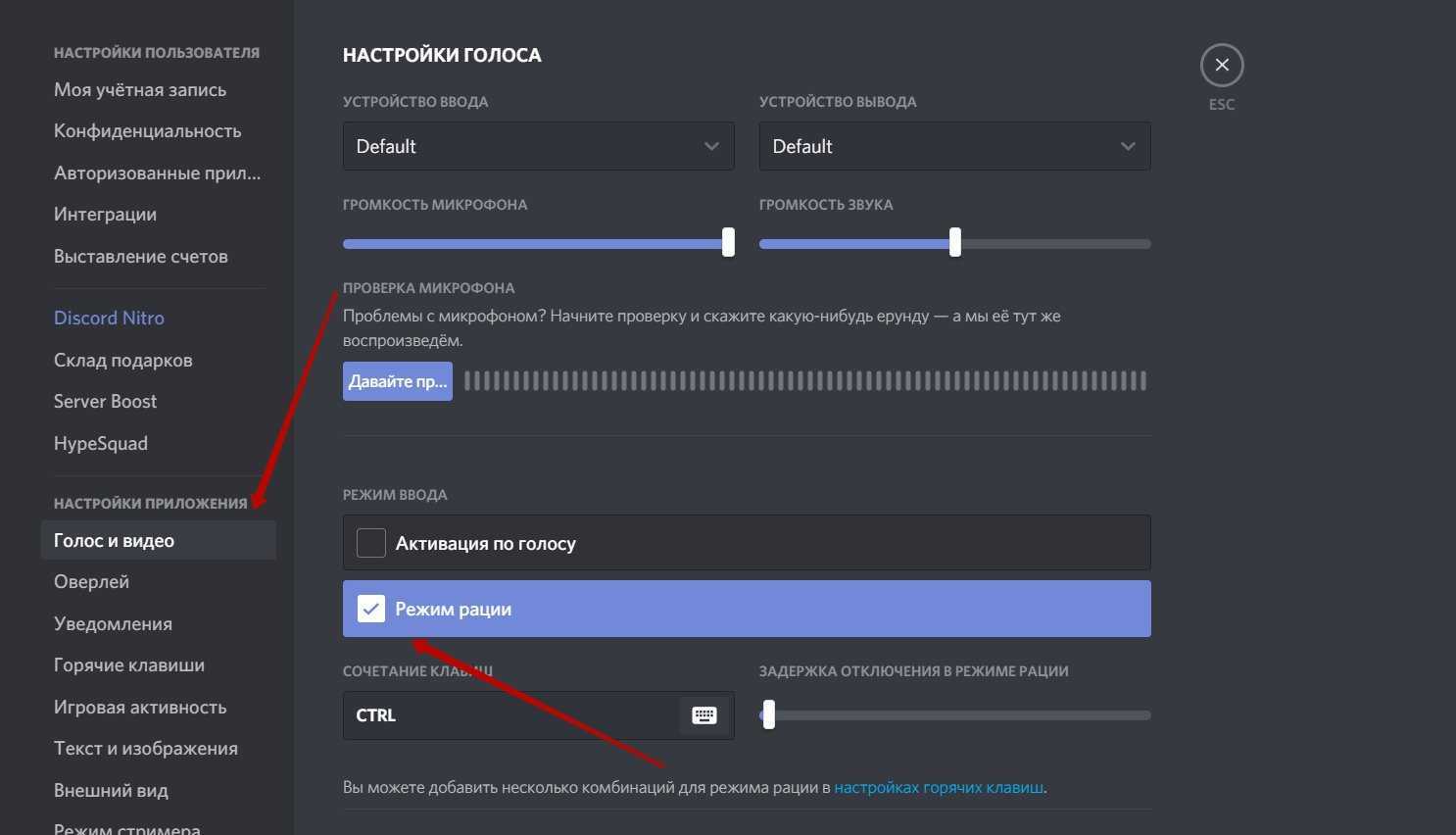

Главные преимущества режима рации в Дискорде:
- Голосовое общение позволяет игрокам быстро и эффективно общаться, не отвлекаясь на письменное сообщение.
- Режим рации поддерживает высокое качество звука, что делает общение максимально понятным и четким.
- Игроки могут создавать отдельные каналы для командной игры и общаться только с определенными участниками, что значительно повышает организованность и эффективность командной работы.
- Режим рации позволяет использовать ручное нажатие кнопки для активации микрофона, что помогает избежать случайного включения и неожиданных звуков.
Также, помимо возможности голосового общения, режим рации в Дискорде предоставляет игрокам дополнительные инструменты для создания атмосферы командной игры. Например:
- Текстовый чат, который позволяет игрокам обмениваться информацией в письменном виде, делиться тактиками или принимать быстрые решения.
- Возможность использования эмоций и смайликов для выражения эмоций и усиления командного духа.
- Специальные функции и боты, которые могут помогать игрокам в координации и организации игры.
В целом, режим рации в Дискорде является важной составляющей создания атмосферы командной игры. Он позволяет игрокам быстро и эффективно общаться, координировать свои действия и создавать тактически слаженную команду
Благодаря возможностям режима рации игроки могут полностью погрузиться в игровую атмосферу, сотрудничать и совместно добиваться победы.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
| Неисправность | Возможная причина / решение |
| Устройство не включается | Батарея разряжена: зарядите/замените батарею. Батарея установлена неправильно: установите батарею правильно |
| Батарея быстро разряжается | Батарея износилась: замените батарею на новую. |
| Индикатор горит зелёным (идёт приём), но в динамике нет звука | Проверьте уровень громкости. Проверьте, что субтоны DCS и CTCSS на приём установлены правильно, так же, как и у других членов вашей группы. |
| При передаче другие члены группы не слышат передаваемые сообщения | Проверьте, что субтоны DCS и CTCSS на передачу установлены правильно, так же, как и у других членов вашей группы. Вы находитесь слишком далеко друг от друга, или Ваш партнёр находится в зоне плохого приёма сигнала. |
| В режиме ожидания устройство ведёт передачу без нажатия кнопки РТТ | Проверьте, включена ли функция VOX. При необходимости отключите. |
Обзор технических характеристик
- диапазон: FM: 65-108 МГц (прием);
- УКВ: 136-174 МГц (прием/передача) с возможностью расширения до 127-180 МГц;
- УВЧ: 400-480 МГц (прием/передача) — можно расширить до 380-524 МГц;
- количество каналов 127;
- коды СTCSS;
- коды DCS.
Это система идентификации команды «свой-чужой», предназначенная для разделения пользователей, работающих на одной частоте антенны, на группы. Пользователи в одной группе будут слышны друг другу даже на расстоянии в несколько метров только из-за одинакового идентификационного кода. На стороне передачи специальный тон CTCSS или DCS подмешивается (микшируется) к тональности микрофона, примерно 20% от радиосигнала микрофона, затем все это передается радиостанцией в эфир. На приемной стороне аудиоусилитель включается только при обнаружении заданного CTCSS или DCS, кроме голоса. Активировав CTCSS или DCS, вы просто не услышите радиосигналы, не содержащие CTCSS или DCS, но они все равно будут дальше в эфире. Рация, на которой не запущены CTCSS или DCS, может слышать всех. Рация с активированным CTCSS или DCS будет слушать только те же CTCSS или DCS соответственно.
- шаг сетки колебаний, кГц: 2,5/5/6,25/10/12,5/20/25/50 кГц;
- чувствительность приемника 0,2 мкВ;
- сопротивление антенны 50 Ом;
- симплексное или полудуплексное время работы;
- тип FM-модуляции;
- выходная мощность звука выше или равна 1 Ватт;
- литий-ионный аккумулятор 1800 мА постоянного тока 7,4 В;
- потребляемый ток в системе ожидания < 75 мА;
- потребляемый ток в данной системе приема < 380 мА;
- потребляемый ток в системе передачи < 1,4 А;
- средняя выходная мощность передатчика 4,6 Вт/1 Вт (переключаемая);
- дальность действия со штатной антенной в городе 2-3 км, прямая видимость до 10 км;
- прослушивание двух частот одновременно;
- отключаемый шумоподавитель для прослушивания плохо улавливаемых тонов;
- режим энергосбережения;
- звук при нажатии кнопок;
- клавиши озвучиваются на английском или китайском языке;
- 3 возможности сканирования по каналам или радиочастотам;
- возможность подключения гарнитуры;
- возможно изменение настроек или списка каналов с компьютера (с помощью кабеля для программирования);
- разнос колебаний приемника и передатчика поддерживается именно при работе через ретрансляторы;
- подсветка ЖК-дисплея (3 цвета) и клавиатуры;
- VOX функция автоматического включения передачи в начале разговора;
- FM-радио;
- светодиодный фонарик (3 варианта: выкл., горит, мигает);
- рабочая температура -20… +60 °С;
- тип разъема антенны: SMA Female;
- размеры, мм: 100 х 52 х 32;
- вес: 250 гр. (с антенной).
10.4. Режимы работы радиостанции.
В радиостанции предусмотрены два основных режима работы: 1) Канальный, 2) Частотный. Переключение режимов осуществляется кнопкой VFO/MR].
В канальном режиме для передачи/приёма используются частоты, предварительно сохранённые в ячейках памяти устройства. В основном цифровом поле отображается частота/номер/имя канала (в зависимости от настройки меню №21,22), а справа меньшими цифрами отображается номер выбранной ячейки памяти. Вместе с частотой канала сохраняются такие его настройки, как: субтоны CTCSS или DCS на передачу и приём, мощность передатчика, модуляция, сдвиг частот (для работы с репитерами). Всего в устройстве имеется 127 ячеек памяти. Клавиши и в данном режиме включают следующую/предыдущую ячейку памяти.
В частотном режиме частота передачи/приёма задаётся вручную либо цифровыми клавишами клавиатуры, либо неоднократным нажатием клавиш и до достижения нужного значения. При этом частота изменяется на значение, заданное в меню п.№1 (STEP). На экране в основном поле отображается текущее значение частоты.
Собираем радиостанцию
Чтобы начать пользоваться устройством, вам понадобятся три детали: корпус, антенна и аккумулятор.Именно в таком порядке и собираем.<?xml:namespace prefix = «o» ns = «urn:schemas-microsoft-com:office:office» />
- Крепим антенну к корпусу.
- Вставляем батарею.
Антенны, попадающие к вам в руки, могут выглядеть по-разному, но прикручиваются они все одинаково<?xml:namespace prefix = «v» ns = «urn:schemas-microsoft-com:vml» />
Батарея проста в установке, а чтобы ее снять нужно нажать кнопку.
Такая последовательность связана с тем, что если случайно включить рацию на передачу (об этом ниже) без прикрученной антенны, то ее можно вывести из строя навсегда.
Иногда батарея может незаметно отсоединиться от корпуса из-за тряски. Время от времени проверяйте, включена ли рация, вдруг батарея немного села.
Повышение коммуникации и совместной работы
Использование режима рации в Дискорде имеет ряд преимуществ, которые способствуют повышению коммуникации и совместной работы в группе. Рация позволяет создать более эффективное и надежное средство связи между участниками команды, упрощая их взаимодействие и совместную работу.
Первое, что делает режим рации таким полезным для коммуникации в группах, это возможность голосового общения в реальном времени. Возможность слушать и говорить в голосовом чате позволяет участникам быстро обмениваться информацией, не переключаясь на письменное сообщение
Это особенно важно для команд, работающих над проектами, требующими мгновенного реагирования и координации действий
Второе преимущество режима рации — это возможность отправлять голосовые сообщения. Вместо того чтобы писать длинные тексты, участники могут просто записать голосовое сообщение, что экономит время и позволяет передать эмоции и интонацию. Это особенно полезно при работе в команде, где мелкие детали и нюансы могут быть легко утрачены в письменной форме.
Третье преимущество режима рации — возможность создания отдельных каналов для разных групп и активации режима голосового разговора только в нужных каналах. Это позволяет участникам команды свободно общаться и координировать свою работу внутри своего канала, не мешая другим группам. Это особенно полезно в организациях с несколькими командами, работающими над различными проектами.
Итак, использование режима рации в Дискорде позволяет повысить коммуникацию и совместную работу в группе. Он обеспечивает быстрое и надежное голосовое общение, упрощает отправку голосовых сообщений и позволяет создавать отдельные каналы для разных групп. В результате, команда может более эффективно взаимодействовать и сотрудничать над проектами, достигая лучших результатов и повышая продуктивность работы.
Шаг 1: Получение лицензии на использование рации
Для использования рации Baofeng UV-5R Pro, необходимо получить специальную лицензию, которая разрешает вам пользоваться данной радиостанцией. Получение этой лицензии является обязательным и предусмотренным законодательством.
Чтобы получить лицензию на использование рации, вам необходимо обратиться в Федеральное агентство связи или в организацию, уполномоченную на выдачу таких лицензий. Вы можете узнать точную информацию о необходимых документах и процедуре получения лицензии уполномоченных органов.
При обращении за лицензией, вам могут потребоваться следующие документы:
- Заявление на получение лицензии;
- Паспорт или иной документ, удостоверяющий личность;
- Документ, подтверждающий право собственности на рацию или доверенность на ее использование;
- Документ об уплате государственной пошлины;
После того, как вы предоставите все необходимые документы и оплатите государственную пошлину, вам будет выдана лицензия на использование рации. Лицензия является официальным документом, подтверждающим ваше право работать с рацией в соответствии с законодательством.
Не забывайте, что использование рации без лицензии является незаконным и может повлечь за собой административную или уголовную ответственность. Будьте готовы предоставить лицензию на использование рации при возникновении необходимости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
15.1. ОБЩИЕ ХАРАКТЕРИСТИКИ
Диапазон частот: VHF: 136 МГц - 174 МГц(передача/приём)
UHF: 400 МГц - 520 МГц (передача/приём)
FM: 65 - 108 МГц (приём FM-радио)
Количество ячеек памяти 127
Стабильность частоты 2,5ррт
Шаг изменения частоты 2,5/5/6,25/10/12,5/25/50 кГц
Сопротивление антенны 50 Ом
Рабочая температура -20 С....+60 С
Питание Батарея Li-Ion 7,4 В / 1800 мАч
Потребляемый ток в режиме ожидания < 75 мА
Потребляемый ток в режиме приёма 380 мА
Потребляемый ток в режиме передачи < 1,4 А
Режим работы Симплексный или полу-дуплексный
Рабочий цикл 03 /03/54 мин (прм. / прд. / ожд.)
Размеры устройства 58мм х 110мм х 32мм
Вес 130 г (приблизительно)
15.2. ПЕРЕДАТЧИК
Мощность 5 Ватт / 1 Ватт Тип модуляции FM Класс излучения 16КФ F3E / 1 1 КФ F3E (W/N) Максимальная девиация ≤ ±5 кГц / ≤ ±2,5 кГц (W/N) Паразитные излучения < -60 дБ
15.3. ПРИЕМНИК
Чувствительность приемника 0,2 мкВ (при 12 дБ отношении сигнал/шум) Интермодуляционная избирательность 60 дБ Выходная мощность аудио 1000 мВт Избирательность по соседнему каналу 65 / 60 дБ
Изучите режимы работы рации
Баофенг DM-1801 – это многофункциональная радиостанция, которая поддерживает различные режимы работы. Перед использованием рации вам необходимо ознакомиться с этими режимами и узнать, как правильно переключаться между ними.
Один из основных режимов работы рации – режим прослушивания. В этом режиме вы можете слушать передачи других пользователей на выбранном канале. Для переключения в режим прослушивания достаточно выбрать нужный канал с помощью управляющих кнопок рации.
Кроме того, радиостанция имеет режимы передачи и приема сообщений. В режиме передачи вы можете отправлять свои сообщения на выбранный канал, а в режиме приема – принимать сообщения от других пользователей. Чтобы переключиться между этими режимами, вам необходимо нажать соответствующую кнопку на рации.
Важно также узнать о возможности использования дополнительных функций рации, таких как сканирование каналов, установка громкости и регулировка частоты передачи. Эти функции позволяют настроить работу рации наиболее удобным для вас образом
Установите необходимые параметры
Для включения шумоподавления на баофенг dm 1801 необходимо установить определенные параметры во время настройки радиостанции:
1. Включите шумоподавление
Проверьте настройки радиостанции и убедитесь, что функция шумоподавления включена. Обычно это можно сделать через меню на радиостанции или через программное обеспечение.
2. Установите уровень шумоподавления
Настройте уровень шумоподавления в соответствии с вашими потребностями. Обычно уровень шумоподавления можно регулировать от низкого до высокого. Выберите оптимальный уровень, который будет подавлять нежелательные шумы, но при этом сохранять качество звука.
3. Регулируйте чувствительность шумоподавления
Некоторые радиостанции позволяют регулировать чувствительность шумоподавления. Это может быть полезно, если вы хотите подавить только определенные виды шумов или если вы хотите сохранить определенные звуки, например, голос собеседника.
4. Проверьте результаты
После установки необходимых параметров проверьте результаты работы шумоподавления. Убедитесь, что шумы подавляются эффективно и звук остается четким и понятным.
Следуя этим рекомендациям, вы сможете успешно включить шумоподавление на баофенг dm 1801 и настроить его таким образом, чтобы получить максимальное качество связи.
Улучшение организации и координации
Режим рации в Дискорде представляет собой ценный инструмент, который помогает улучшить организацию и координацию в командной работе, особенно во время игры или других коллективных мероприятий.
Одно из основных преимуществ рации в Дискорде состоит в том, что она позволяет пользователям находиться в постоянной связи друг с другом в режиме реального времени. Это делает командную работу более эффективной и позволяет легко и быстро передавать важную информацию.
С помощью рации в Дискорде можно легко организовать и создать каналы связи для различных групп или команд. Например, в играх можно создать отдельные каналы для разных классов или отделов, что поможет игрокам сосредоточиться на своих задачах и эффективно взаимодействовать с командой.
Кроме того, режим рации в Дискорде обладает функциями голосового обнаружения и приоритизации звука. Это позволяет установить особый режим для определенных пользователей или групп, чтобы их голос был лучше слышен и понятен.
Также, рация в Дискорде поддерживает возможность отправки текстовых сообщений, что дает дополнительные возможности для коммуникации и координации. В частности, можно использовать текстовые сообщения для отправки внутриигровых координат или предупреждений, а также для ведения записей или планирования действий.
Наконец, рация в Дискорде обладает мощными функциями администрирования, позволяющими контролировать доступ к каналам и устраивать личные или публичные сессии. Это помогает лучше организовать и структурировать командную работу, обеспечивая безопасность и удобство использования.
В целом, режим рации в Дискорде играет важную роль в улучшении организации и координации в командной работе. Он помогает сохранять непрерывную связь, легко организовывать каналы, использовать голосовое и текстовое общение, а также эффективно управлять командой. Поэтому рация в Дискорде является неотъемлемым инструментом для работы в команде и достижения общих целей.
ЖИДКО-КРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ
На изображении показаны все сегменты ЖКИ экрана. Каждый сегмент загорается
при включении определенной функции.
188 — Текущий канал, или частота, или название
75/25 — Подшаг частоты, если ставить шаг 6,25 kHz
СТ — Активирован режим «CTCSS»
DCS — Активирован режим «DCS»
+/- — Направление частотного сдвига при работе через репитер
S — Активирована функция мониторинга двух каналов
VOX — Активирована функция голосового управления РТТ
R — Включен реверс частот
N — Выбрана «узкая» полоса
— Уровень батареи
— Включена блокировка клавиатуры
L — Работа на пониженной мощности
— Индикатор выбранного приемника (верхний / нижний )
145.125 — Основное табло, отображается частота, название пункта меню,
значение настройки меню
— Уровень сигнала
5T2TDTMF — Включена передача служебных DTMF сигналов в эфир
На экране имеется два основных табло. Каждое табло соответствует своему
приемнику: верхнему или нижнему . Это позволяет в каждом приемнике
задать отдельную частоту и быстро переключаться между ними с помощью кнопки
[A/B]. Также, для каждого приемника могут быть заданы свои настройки шага
переключения частоты, субтонов, мощности передатчика, смещения частоты
передачи от частоты приема и пр.
