Регулятор печки ваз 2107

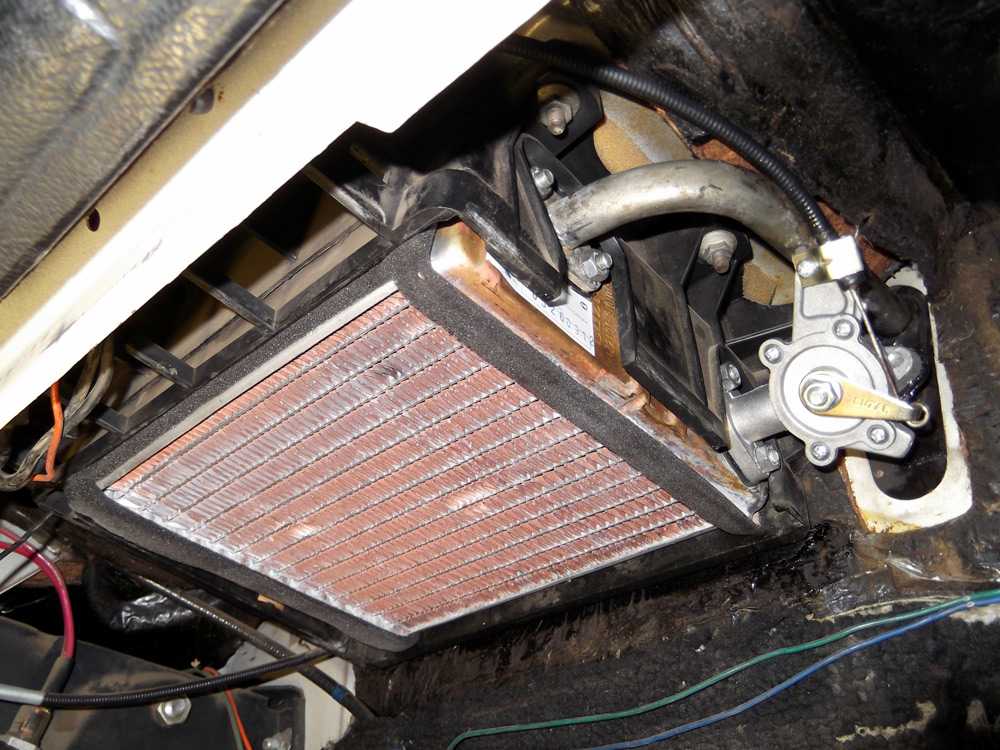

Пошаговая инструкция по установке нового радиатора печки

Для того чтобы правильно и аккуратно заменить старое приспособление, которое перестало функционировать должным образом, в первую очередь, как правило, следует запастись необходимым инструментарием. В частности, если речь идёт о замене радиатора, установленного в отопительном приборе авто ВАЗ-2106, автовладельцу пригодится только пара ключей (на «7» и «10»), а также отвёртка.

Первый шаг заключается в открытии краника печки, сделать эту манипуляцию позволит перемещение в правую сторону рычага управления. Затем необходимо избавить систему охлаждения движка от тосола.

Замена радиатора печки на автомобиле ВАЗ-2106 предусматривает необходимость разогнуть скобы, посредством которых держится вакуумный шланг. Эти небольшие элементы конструкции располагаются в подкапотном пространстве, удерживая жгут проводов. Благодаря тому, что автомобилист может отодвинуть шланг со жгутами в сторону, можно будет в дальнейшем с лёгкостью начать работу непосредственно с отопительным агрегатом.

Дальнейшие действия должны быть направлены на ослабление затяжки хомутов, после уменьшения силы крепления, можно будет демонтировать с системы все шланги. После того как будут откручены оба болта крепления уплотнителя, посредством которых держится щиток передка, автомобилист сможет без особых трудозатрат снять уплотнитель, аккуратно стянув его по трубам

Важно учесть одну важную деталь, в частности распорные втулки. Эти небольшие элементы системы находятся внутри уплотнителя, поэтому при снятии их важно не потерять

Радиатор печки ВАЗ-2106 может быть подвергнут модернизации только после снятия вентилятора. Стоит отметить, что агрегат должен быть убран только совместно с кожухом машины. Сразу после этого можно приступить к демонтажу самого радиатора отопителя, аккуратно опуская агрегат вниз до такого уровня, который определит непосредственно тяга управления краником печки. При демонтаже приспособления следует учесть то, что вначале опускается задняя часть радиатора, после чего выводятся трубы, расположенные в нише щитка передка.

Автомобилист должен открутить болт, который держит оболочку тяги управления краником, а затем убрать тягу с самого крана. После этого можно демонтировать с транспортного средства не только радиатор, вместе с ним следует снять краник и трубы. Если аккуратно открутить пару болтов и убрать отводящую трубку, можно будет быстро избавиться от прокладки, расположенной с фланца трубы. Отвернув следующие два болта, следует демонтировать краник непосредственно с подводящей трубой.

Следующей должна быть изъята прокладка, которая зафиксирована на кранике отопительного прибора. Вывернув ещё парочку болтов, можно будет удалить подводящую трубу, зафиксированную на кранике отопителя, поэтому необходимо будет избавить систему и от прокладки, расположенной на подводящей трубе и кранике.

Прежде чем приступать к замене основного приспособления, автомобилист должен предвзято осмотреть обе прокладки (на подводящей и отводящей трубах). Следует помнить о том, что эти элементы взаимозаменяемы. Кроме того, прокладки не должны иметь никаких механических повреждений, на них должны отсутствовать отметины, намекающие на старение резины. Целесообразнее заменить эти детали на новые типовые элементы.

Если автовладельца интересовало то, как снять радиатор печки на ВАЗ-2106, то описанная инструкция при правильном подходе позволит всё сделать самостоятельно в кратчайшие сроки. После демонтажа автовладельцу достаточно будет только установить новый радиатор вместе с краником, в обратном описанному порядке.

Чтобы удостовериться в правильности своих действий, автомобилист может проверить радиатор печки, в частности, заглушив все отверстия в бачке приспособления, подвести к нему воздух, который будет иметь давление не менее 0,1 МПа. Затем агрегат следует расположить в любой ёмкости, наполненной водой, и оставить там всё хотя бы на 20–30 с. Любое негерметичное место в радиаторе при таком подходе даст о себе знать выходящими пузырьками воздуха.

После тщательной проверки необходимо расположить оболочку тяги, посредством которой управляется краник печки, таким образом, чтобы при расположении в крайних положениях рукоятка регулировки могла полностью фиксировать открытие или закрытие крана.

В конце манипуляции следует наполнить систему охлаждения движка тосолом, проверить герметичность конструкции, а также функциональность печки в салоне.

Доработка печки – установка помпы от ГАЗели

Материал предоставил пользователь нашего форума «Олежек» за что ему огромное спасибо. Давно мешал шум печки и раздражал плохой обдув левого водительского стекла, по совету форумчан (с autolada.ru) разобрал полностью печку и вырезал из неё третью опору двигателя печки (та что направлена в сторону двигателя), мотор оставил на втулках, (о чем спустя буквально пару месяцев пожалел и пришлось опять разобрать и поменял его уже на подшипниковый) после этой переделки дуть в левый воздуховод стало значительно сильнее, при закрытой крышке, но думается мне что еще надо срезать одну перемычку которую я в первый раз не стал срезать.

• Подробнее о Доработка печки – установка помпы от ГАЗели
• 8 комментариев
• Войдите, чтобы оставлять комментарии

Как установить дополнительную печку

Для установки дополнительного отопителя в ВАЗ-2107 потребуется:

• печка (самодельная, покупная);
• трубопроводы;
• тройники для врезки в систему охлаждения;
• кран перекрытия (для полного отключения второго радиатора).

Алгоритм работ по установке сравнительно прост и включает в себя такие этапы:

1. Сливаем охлаждающую жидкость с двигателя.
2. Размещаем и закрепляем в выбранном месте печку
3. В патрубки системы охлаждения врезаем тройники
4. Устанавливаем кран перекрытия на подающий патрубок
5. Трубопроводами через кран подсоединяем радиатор к системе охлаждения согласно выбранной схеме (последовательно, параллельно). Укладываемые по салону трубки размещаем скрытно (в местах, где их не видно и низка вероятность повреждения).
6. Прокладываем провода питания вентилятора печки и устанавливаем клавишу управления.
7. Заполняем систему охлаждения антифризом, проверяем места соединения на наличие подтеков.
8. Удаляем воздушные пробки из системы охлаждения.
9. Проверяем работоспособность второй печки.

Если все сделано правильно, то второй отопитель после нагрева мотора подаёт в салон прогретый воздушный поток.
Напоследок отметим, что если дополнительная печка греет слабо, значит, производительности штатной водяной помпы системы охлаждения недостаточно, чтобы обеспечить должную циркуляцию жидкости. В этом случае решить проблему может установка еще одной помпы – электрической, от «ГАЗель».

Еще одна помпа врезается в патрубки, по которым подаётся антифриз в систему обогрева салона. Этот узел обеспечил должный поток жидкости по системе.

Видео: Доработка печки ВАЗ 2107 (ПОДРОБНО)

Обогрев и вентилирование в машине нужны с той целью, чтобы обеспечивать комфортность температурного режима. В салоне жигулей седьмой модели эти действия возможны за счет масс воздуха, поступающих снаружи. Попадает он сквозь специальные отверстия на переднем капоте. В воздухоприточном коробе, размещенном сзади ДВС, отделяются капли влаги, которая выводится из системы. После этого воздух подается в отопительный сектор и далее поступает в салон.

Профилактика поломки крана ВАЗ 2114

Поспособствовать продлению строка службы крана отопителя поможет придерживание нескольких полезный советов.

Дабы не давать кранику закисать необходимо периодически переводить рычаг закрытия/открытия краника из одного положения в другое. Особенно эта проблема актуальна при смене сезонов, когда всю зиму вы проездили с открытым, а летом перекрываете подачу. Кстати в жару или когда приходится передвигаться на низких передачах, чтобы избегать перегрева двигателя рекомендуется приоткрывать краник печки (переведите рычаг управления в «красную зону»), но чтобы тепло от радиатора не попало в салон, полностью закройте воздушную заслонку.

Доработка краника отопителя

На некоторых краниках (в частности очень часто это Лузар и YAVVA) не только может сломаться сам запорный механизм перекрытия подачи, а и лопнуть пластиковая трубка, поэтому чтобы кран дольше прослужил можно подобрать по диаметру и всунуть дополнительную трубочку. В последнее время в коробке от Лузара такая сквозная трубка уже имеется и сделана она из латуни. По мнению многих опытных автовладельцев ставить краник ЯВВА без доработки вообще не имеет смысла — сплющивается проходной патрубок. И в его сквозную трубочку нужно в любом случае устанавливать длину (тонкостенную) трубку внешним диаметром 15 мм.

Так же само собой разумеется, необходим регулярный профилактический осмотр узлов — своевременное обнаружение неполадок не только минимизирует ваши расходы, но и убережет здоровье ваше и ваших пассажиров от опасности, так как пары тосола сильно ядовиты!

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

https://youtube.com/watch?v=MCqSs3HlzSc

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора  падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно –  сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Неисправности печки ВАЗ 2107 и способы их устранения

Если печка ВАЗ 2107 не греет и при включенном отопителе воздух, выходящий из дефлекторов, остается холодным, причины могут быть такими:

1. Завоздушивание системы охлаждения. Это может произойти при замене антифриза либо ремонте узлов системы охлаждения. Для восстановления обогрева нужно удалить воздушную пробку.
2. Кран отопителя в открытом положении продолжает перекрывать магистраль. Причина этого в засорении крана или образования в нем накипи вследствие использования в системе воды вместо антифриза. Чтобы восстановить работоспособность отопителя, кран необходимо демонтировать, а затем почистить или заменить новым.
3. Печка остается холодной при открытом кране. Причиной такого явления может быть неработающая помпа. Эта поломка быстро дает о себе знать посредством быстрого перегрева двигателя, не заметить ее невозможно. Если двигатель прогрет до рабочей температуры, а патрубки, идущие к отопителю ВАЗ 2107 остаются холодными, необходим ремонт помпы. Одной из причин, по которой помпа не будет работать, является пробуксовка или обрыв ремня генератора.
4. Воздух холодный, а подводящий шланг горячий. Это частая проблема, являющаяся следствием забитых сот радиатора. Они могут забиться из-за накипи, попадания масла в антифриз или использования «добавок для устранения протечек». В этом случае печку ВАЗ 2107 необходимо демонтировать и промыть.
5. Патрубки радиатора горячие, а воздух холодный. Это происходит, когда в радиаторе смещается перегородка и образуется прямой путь между входным и сливным патрубками. Восстановить работоспособность можно путем замены радиатора.

Другой вид поломки – утечка антифриза. Это проявляется в появлении конденсата на стеклах или утечке антифриза в салон под ноги пассажира и водителя. Причины тут такие:

• Антифриз утекает через кран отопителя. В этом случае его можно заменить, не снимая радиатор.
• Утечка происходит через лопнувший патрубок. Решение – замена патрубка на новый.
• Потек радиатор отопителя. В таком случае ремонт печки ВАЗ 2107 заключается в пайке или замене радиатора.

При утечке антифриза при поломке отопителя ремонт надо производить безотлагательно – этиленгликоль, содержащийся в антифризе, токсичен и вдыхание его паров наносит серьезный вред организму.

Разновидности топливных кранов

Поскольку топливный кран на ВАЗ 2107 является устройством крайне недолговечным, то через два года эксплуатации крана перед водителем неизбежно встанет вопрос его замены. Однако топливные краны различаются как по надёжности, так и по конструкции. Поэтому с ними стоит разобраться подробнее.

Кран мембранного типа

Кран мембранного типа устанавливался на все «семёрки», когда-либо сошедшие с конвейера. Найти этот кран в продаже очень легко: он есть практически в каждом магазине запчастей. Стоит эта деталь недорого — всего 300 рублей или около того.

Но автовладельца не должна соблазнять низкая стоимость мембранного крана, поскольку он очень ненадёжен. И буквально через два-три года водитель опять увидит потёки охлаждающей жидкости в салоне. Поэтому ставить мембранный топливный кран на «семёрку» следует лишь в одном случае: если автолюбитель не нашёл ничего более подходящего.

Шаровой топливный кран

Шаровой топливный кран является более приемлемым вариантом для установки на ВАЗ 2107. Из-за особенностей конструкции шаровой кран намного надёжнее мембранного. В качестве запорного элемента в шаровых кранах выступает стальная сфера с небольшим сквозным отверстием посредине. Эта сфера крепится к длинному штоку. И вся эта конструкция вмонтирована в стальной корпус, снабжённый двумя патрубками с трубной резьбой. Для открывания крана его шток достаточно повернуть на 90°.

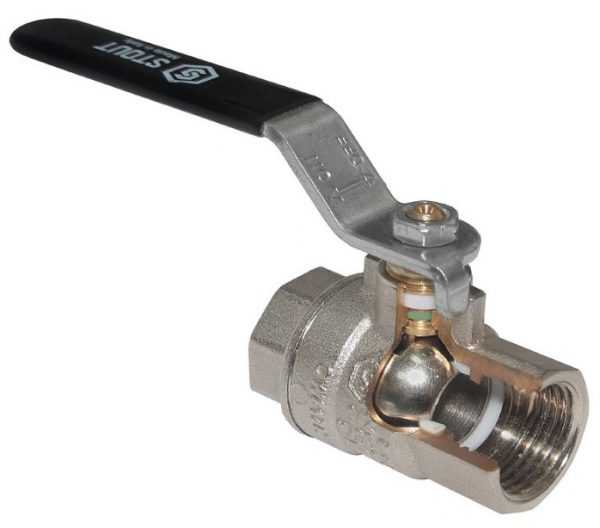

При всех достоинствах у шарового крана есть один существенный недостаток, который заставляет многих водителей отказаться от его покупки. Сфера в кране — стальная. И хотя производители кранов уверяют, что эти сферы выполняются только из нержавеющей стали, практика показывает, что в агрессивном антифризе они очень легко окисляются и ржавеют. Особенно в период длительного летнего простоя, когда кран несколько месяцев не открывают. Но если водитель вынужден выбирать между мембранным краном и шаровым, то разумеется, следует выбирать шаровой. Цена шаровых кранов сегодня начинается от 600 рублей.

Кран с керамическим элементом

Наиболее разумным решением при замене топливного крана на ВАЗ 2107 будет покупка керамического крана. Внешне это устройство практически не отличается от шарового и мембранного крана. Разница лишь в конструкции запирающего элемента. Он представляет собой пару плоских, плотно пригнанных друг к другу керамических пластинок, помещённых в специальную гильзу. В этой гильзе имеется отверстие для штока.

Когда шток поворачивается, расстояние между пластинками увеличивается, открывая путь антифризу. Достоинства керамического крана очевидны: он надёжен и не подвержен коррозии. Единственным недостатком этого устройства является цена, которую трудно назвать демократичной и которая начинается от 900 рублей. Несмотря на высокую цену, водителю настоятельно рекомендуется приобрести именно керамический кран. Это позволит надолго забыть о вытекающем в салон антифризе.

Водопроводный кран

Некоторые водители, устав от постоянных проблем со штатным топливным краном «семёрки», решают проблему радикально. Они отправляются не в магазин автозапчастей, а в магазин сантехники. И покупают там обыкновенный водопроводный кран. Обычно это китайский шаровой кран для труб диаметром 15 мм.

Стоит такой кран рублей 200 максимум. После этого штатный мембранный кран с «семёрки» снимается, в нишу, где он стоял, проводится шланг, и к шлангу крепится топливный кран (закрепляют его, как правило, стальными хомутами, покупаемыми всё в том же магазине сантехники). Эта конструкция служит на удивление долго, а в случае коррозии и заклинивания процедура замены такого крана занимает всего 15 минут. Но есть у этого решения и недостаток: водопроводный кран невозможно открыть из кабины. Каждый раз, когда водитель захочет воспользоваться отопителем, ему придётся останавливать автомобиль и лезть под капот.

Говоря о водопроводных кранах, не могу не вспомнить одну историю, свидетелем которой был лично. Знакомый водитель установил себе под капот китайский кран. Но выскакивать каждый раз на мороз для того, чтобы его открыть, он категорически не хотел. Проблему он решил следующим образом: нишу, в которой раньше находился штатный кран, он слегка расширил с помощью обычных ножниц по металлу. На ручке, открывающей водопроводный кран, он просверлил отверстие. В это отверстие он вставил крючок, сделанный из обычной длинной вязальной спицы. Другой конец спицы он вывел в салон (под бардачок). Теперь для того, чтобы открыть кран, ему нужно было просто потянуть за спицу. Разумеется, элегантным такое «техническое решение» назвать нельзя. Однако главную задачу — не лезть каждый раз под капот — человек всё-таки решил.

Доработка печки: инструкция

Чтобы доработанный агрегат работал более эффективно, необходимо установить на него качественные запасные части. Делается это следующим образом:

1. Под новый отопитель от ВАЗ-2108 вырезается посадочное место. Делайте это аккуратно, чтобы оно проваливалось или находилось выше воздуховодов. При этом двигатель должен располагаться так, чтобы он не упирался в капот, то есть как можно ниже. В противном случае, вентилятор его выйдет из строя очень быстро.
2. Через выходное отверстие в воздуховоде плавно выведите питание двигателя.
3. Уплотните места крепления отопителя герметиком. Не пропустите ни одного крепежа, иначе во время работы двигателя от вибрации питание двигателя будет нарушено.
4. Две пластины из нержавеющей стали вырежьте под размеры сопла и верхнего проема. Несколько раз отмерьте, прежде чем разрезать сталь.
5. Кран(заслонку) снимите при помощи гаечного ключа и отвертки. Делайте работу аккуратно, чтобы вам не пришлось покупать новую печку.
6. Завершите работу установкой новых воздуховодов и сборкой системы.

Не стоит устанавливать дополнительный отопительный агрегат на вашу Ниву, она не даст много тепла, но повысить нагрузку на двигатель. Рекомендуется после завершения монтажа проверить деталь на нескольких режимах. Если нет вибрации и шума, то можно пользоваться обновленной печкой без ограничений.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр . Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Встретив в Интернете статью о доработке отопителя ВАЗ 2107, решил написать небольшой пост.

Ближе к делу. Еще раньше я встречал статью о доработке отопления салона ВАЗ 2107 – 2105, там акцент был сделан на значительное уплотнение всех соединений, чтобы избежать потерь потока воздуха. Этот вариант отчасти даст свои результаты, но не всегда.

Я же хочу написать о доработке именно источника подачи воздуха – вентилятора. Сам радиатор печки способен отдать довольно много тепла, просто не хватает потока воздуха. Чтобы решить эту проблему, было принято решение использовать двигатель вентилятора отопителя от ВАЗ 2108 – 2109. Для сравнения:

• Стандартный двигатель вентилятора печки ВАЗ классических моделей — 3000±150 об/мин при потреблении тока 4,5 А.
• На «зубилах” видим такие характеристики – 4100±200об/мин, при потребляемом токе 14 А!

Как видим, ток потребления не детский, но и поток воздуха посильнее будет. Для максимального эффекта используется также пяти лопастной вентилятор. Что было сделано в первую очередь? Смотрим фото:

Для начала естественно все разобрали, демонтировали. Был спилен гребешок (1) и заменен резистор регулировки скорости вращения вентилятора. Для чего была спилена эта перегородка? Дело в том, что при установке электродвигателя от ВАЗ 2108, возникает трудность, которая обусловлена большими габаритами двигателя от “зубил”. И чтобы полностью закрывался обогрев ног, ее нужно удалить.

По расчетам автора должно получиться почти в 2 раза больше воздуха.

Правила ремонта и доработки отопления «шестерки»

Очищение либо замена крана и/или радиаторов обычно улучшает работу системы обогрева, но возможен и другой вариант.

Действие	Работы	Тонкости
Чаще и владельцы «шестерок» и специалисты-механики склонны совсем убирать кран отопления, меняя его на изогнутую трубу.	Ее вывод закрепляют в двигательном отсеке, а шлангом соединяют с патрубком в головном блоке цилиндров. Это позволяет избежать регулярных подтеканий или засоров крана и перебоев в работе печки за счет более равномерного циркулирования тосола.	Недостатком данной доработки становятся проблемы с регулировкой подачи тепла, из-за чего сложно добиться равномерной температуры (да и лобовое стекло может «запотевать» зимой). Это решается либо когда перекрывается (отсоединяется) один шланг летом либо когда устанавливается шаровой кран (обыкновенный, водопроводный) в одно время с трубкой.
Следующее действие — замена или чистка радиатора отопителя.	Эту деталь необходимо регулярно чистить: его пластины внутри забиваются грязью и на треть способствуют снижению теплоотдачи. Очистить забитые пластины можно водяным напором, но надежнее «отмочить» их в специальных средствах для очищения труб (типа «Крот»), а уже затем вымыть напором воды. Для этой процедуры отсоединяются патрубки, а ко входу-выходу прикрепляют шланги для промывания.	Подачу воды осуществляют наоборот, чтобы лучше вымыть грязь.
Усилить поток теплой воздушной смеси из левого дефлектора поможет встраивание вентилятора в патрубок.	Он поможет разгонять тепло, подаваемое печкой, и усилит обогрев салона. Для этой цели вполне подойдет обычный вентилятор для охлаждения компьютерного процессора (кулер). Оптимальный размер — 50 мм, больший не поместится в патрубок. В пластике вырезают место для кулера, герметизируя отверстия пластмассой и герметиком из силикона.	Если потребуется — регулируют лопасти патрубка. После доработки патрубок монтируют и подключают к сети.

Варианты подключения выбирает сам автовладелец, исходя из потребностей: его можно подсоединить контактами к печке, снабдить двумя скоростями переключения, установить регулирование скорости поддува, и прочее. Этот вариант доработки снижает шумность функционирования обогрева. Некоторые специалисты советуют ставить дополнительную помпу, это позволит быстрее прокачиваться тосолу и увеличит скорость доставки тепла к радиатору автомобиля ВАЗ 2106.

 Загрузка …

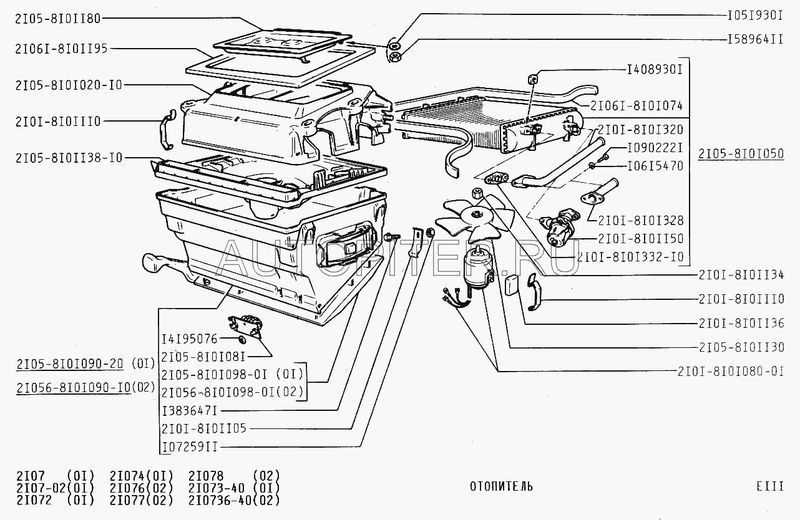

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

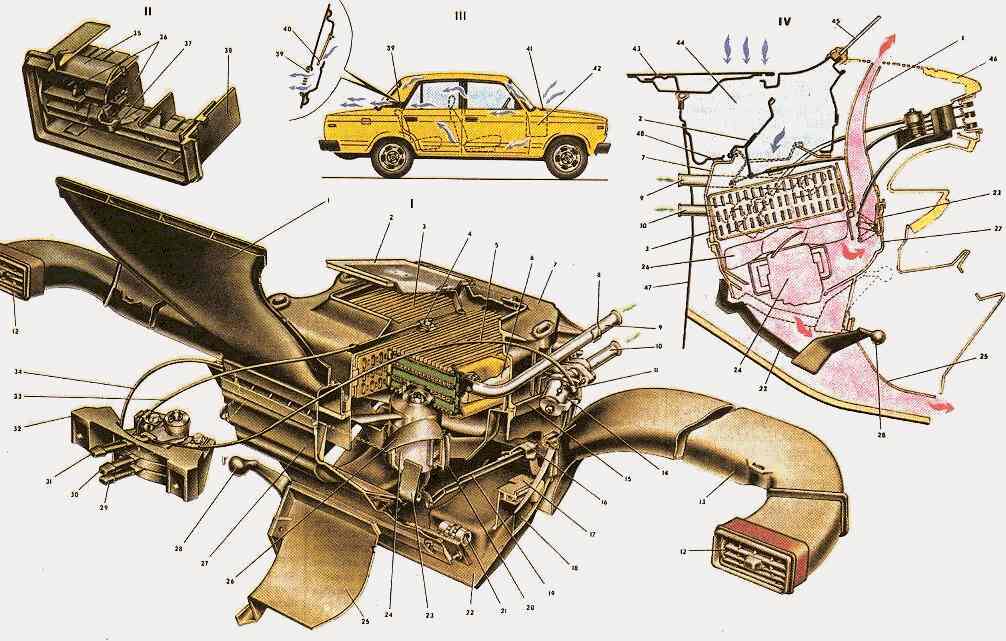

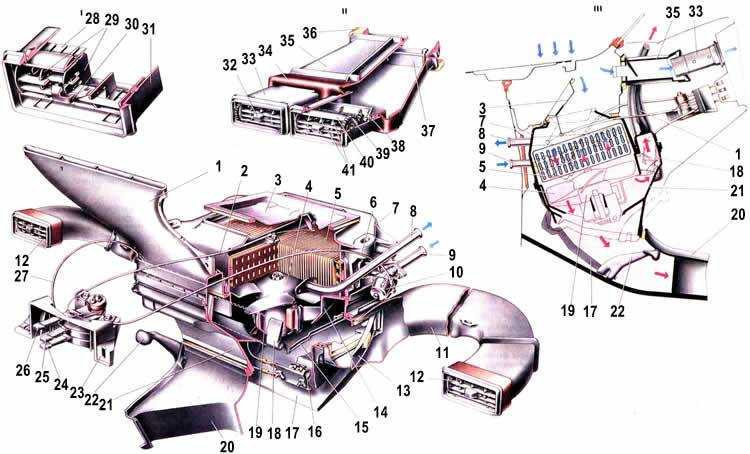

Наглядная схема работы отопителя ВАЗ-2107

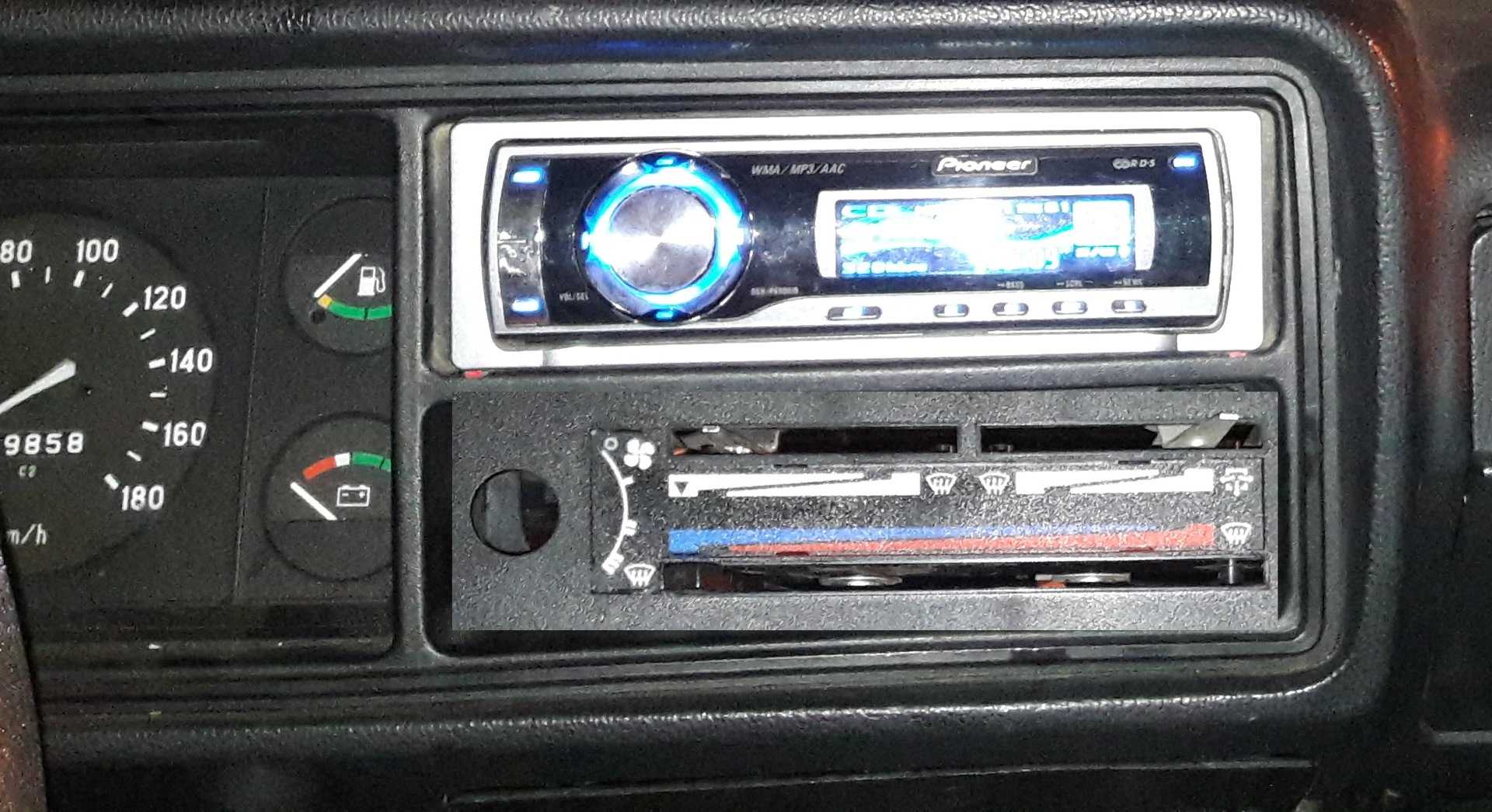

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

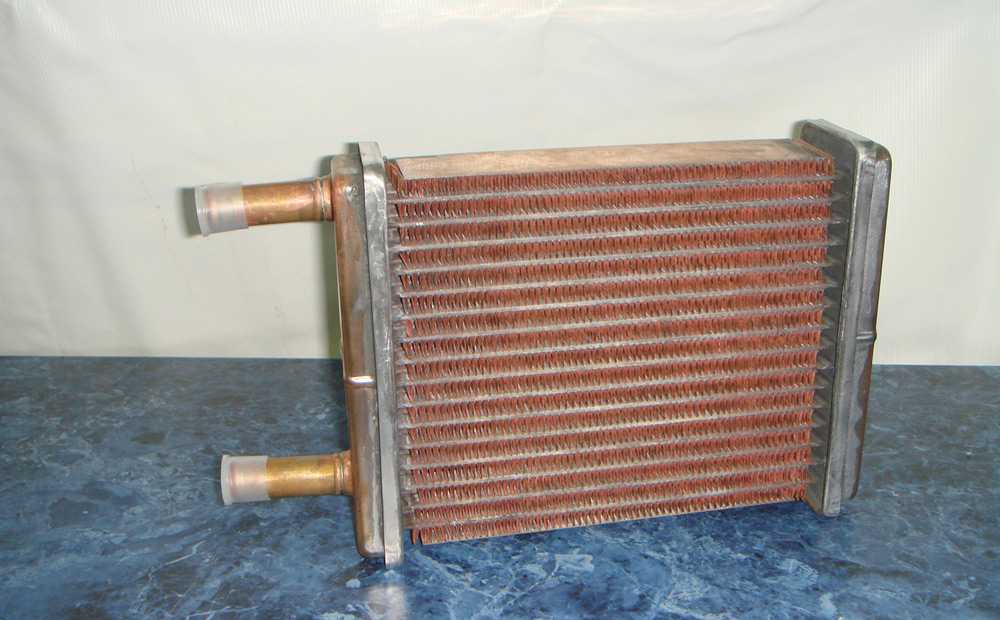

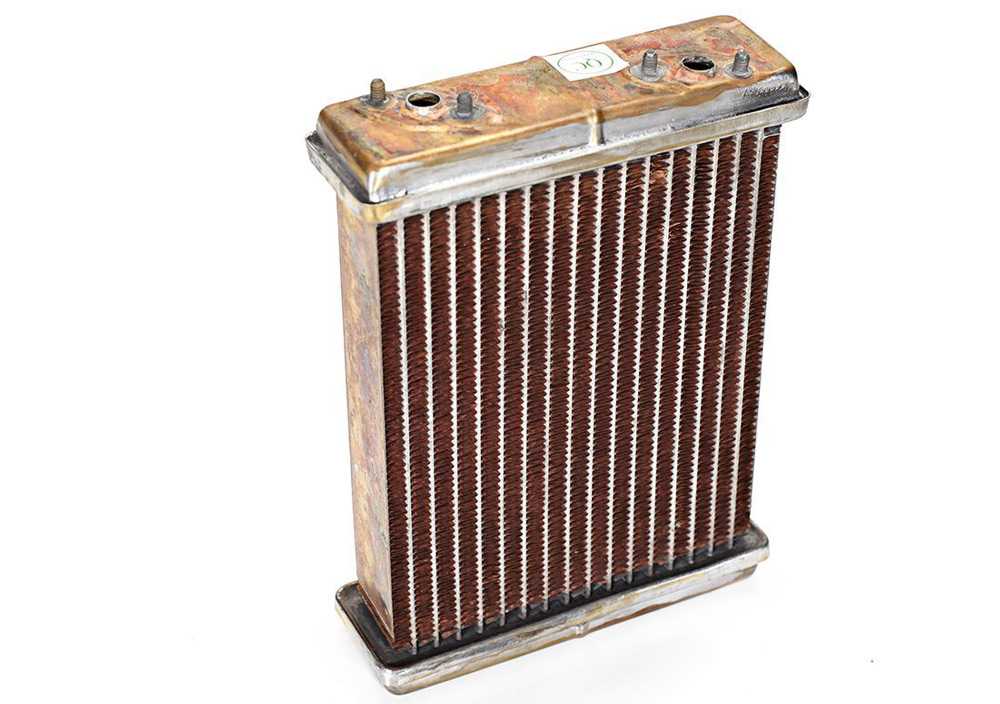

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

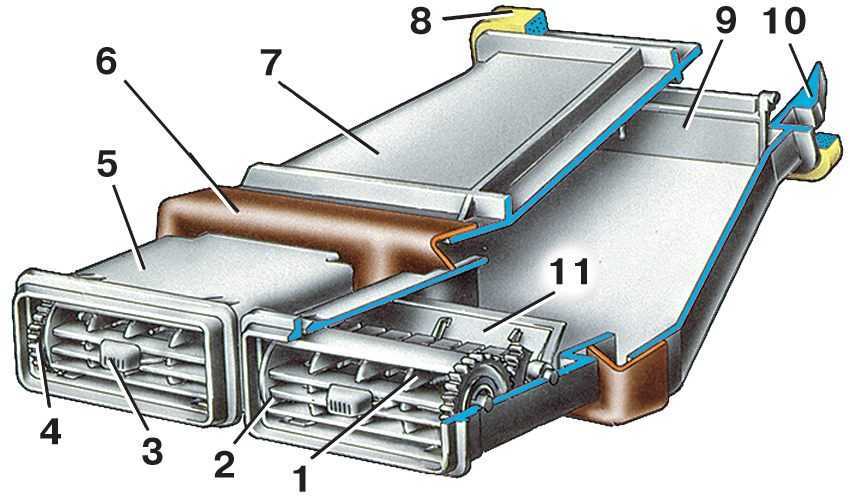

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

https://youtube.com/watch?v=lwWRbz_zwRw

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.
