Как настроить цифровую приставку к телевизору и настроить все каналы

Назначение разъемов: что для чего нужно

Чтобы подключить приставку к телевизору, надо соединить между собой кабелями антенну, ресивер и сам телевизор. Для подсоединения кабелей нужны соответствующие разъемы, а сейчас используется далеко не один стандарт. Куда и какие штекеры нужно втыкать?

Стандартные разъемы

На каждой приставке, вне зависимости от ее типа, должны быть два разъема:

Антенный вход.Может быть подписан как «RF IN» или «ANT IN». Сюда подсоединяется штекер от эфирной антенны или распределительного щита кабельного телевидения.
Вход для блока питания. Маркируется как «DC-5V», «DC-IN». В него вставляется идущий в комплекте БП. В некоторых моделях шнур питания делается несъемным.

Кроме обязательных, есть ряд разъемов, которые встретятся почти всегда:

Антенный выход. Может называться «RF-OUT», «RF-LOOP», LOOP-OUT». Предназначен для последовательного подключения другой приставки. На моделях, которые имеют встроенный ВЧ-модулятор, сигнал с этого порта можно направить на антенный вход телевизора и ловить местное аналоговое ТВ.
RCA-выход.С него видео- и аудиосигнал входит через соответствующие штекеры (помеченные красным, белым и желтым цветом) телевизора. Используется для большинства старых телеприемников, но уже не обеспечивает высокого качества изображения.
HDMI.Цифровой выход высокой четкости. Если телевизор имеет соответствующий вход, то рекомендуем использовать именно этот разъем, а RCA оставить только для вывода звука на внешние колонки.
USB. Знакомый по компьютерам разъем. Используется для подключения внешних накопителей (от флешки до HDD). В результате появляется возможность записывать передачи или просматривать видео- и аудиофайлы поддерживаемого формата. Кроме того, если приставка имеет такую функцию, через этот разъем можно подключать модуль для Wi-Fi.

Редкие разъемы

Помимо распространенных, на цифровых приставках могут иметься и редкие разновидности разъемов. К ним относятся:

VGA. Это старый разъем, разработанный еще в 1987 году для подключения компьютерных мониторов к видеокарте. Позднее им иногда пользовались для того, чтобы подключать DVD-проигрыватели. Обычно он используется для плазменных и ЖК-телевизоров. Сейчас устарел и активно вытесняется HDMI. Дополнительно требует подключения звука по отдельному кабелю.
SCART. Это стандартный разъем для техники, используемой на территории Европы. Поэтому он часто встречается не только в телевизорах, но и в приставках, ориентированных на европейский рынок.
S-Video. Старый разъем, активно использовался для видеоплееров и игровых приставок. Сейчас обычно требует покупки переходника. Обеспечивает высокое качество телесигнала, но только для стандартной четкости: HD-изображение не передает.

Настройка каналов на Телефункен TF DVB-T215

Телефункен TF DVB-T215 — это приставка для просмотра цифрового телевидения через антенну. Чтобы начать просмотр каналов, необходимо правильно настроить приставку. В этом руководстве мы рассмотрим, как это сделать.

Подключите Телефункен TF DVB-T215 к телевизору с помощью кабеля HDMI или RCA.
Подключите антенну к приставке, убедившись, что она надежно закреплена и не имеет повреждений.
Включите приставку и телевизор. Убедитесь, что телевизор настроен на правильный вход (HDMI или RCA), через который подключена приставка.

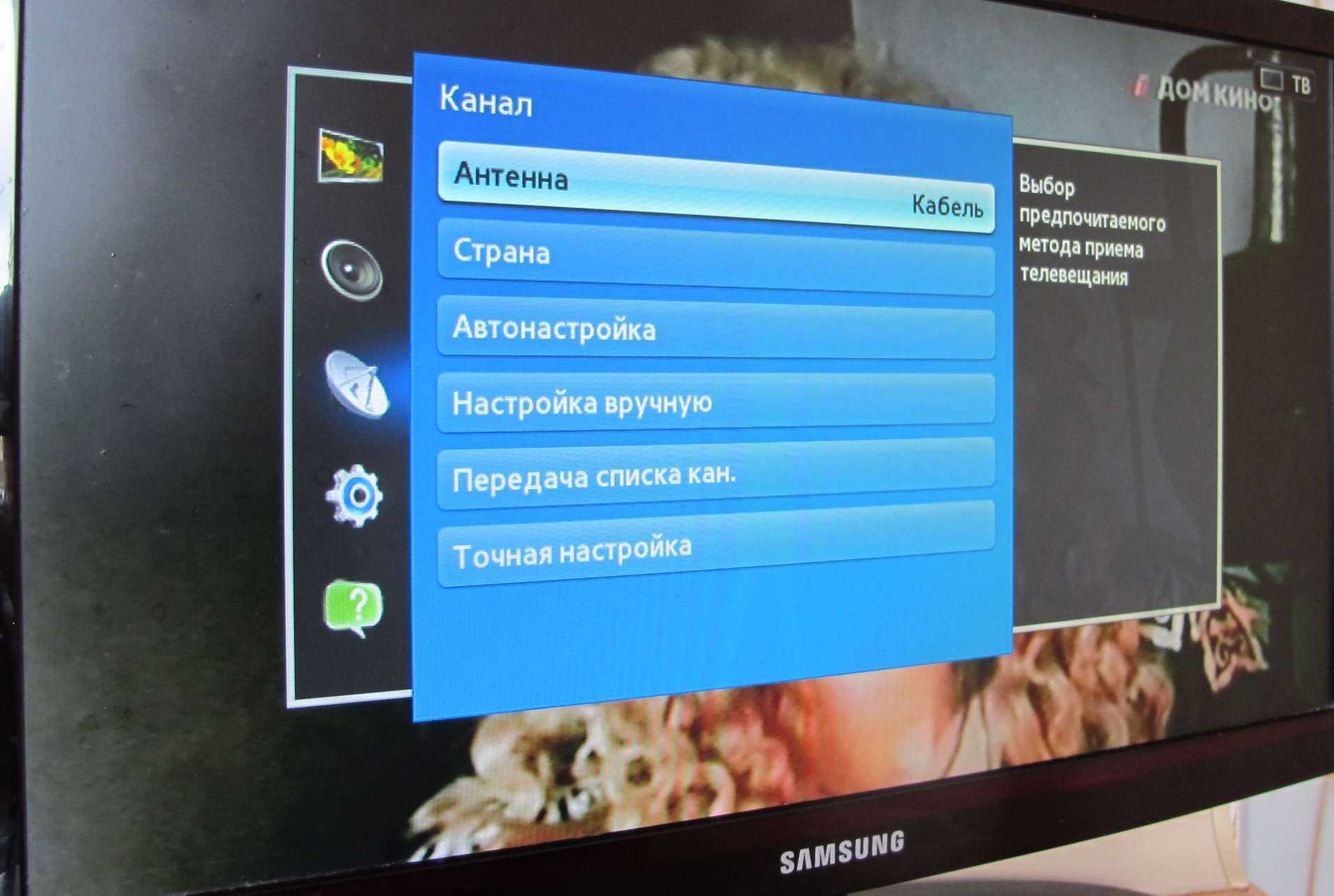

Настройте телевизор на входе, если это необходимо. Обычно в меню телевизора есть функция выбора входа.
Настройте регион и язык в меню приставки, следуя инструкциям на экране. Эти настройки могут влиять на доступные каналы.
При первом запуске приставка автоматически сканирует доступные каналы. Дождитесь окончания сканирования.
После сканирования приставка отобразит список доступных каналов на экране. Переключайтесь между каналами с помощью пульта ДУ или кнопок на приставке.
Если какой-то канал не отображается или отображается с плохим качеством, попробуйте переставить антенну, чтобы улучшить прием сигнала.
Если вам необходимо добавить или удалить каналы, можно воспользоваться функцией «Поиск каналов» в меню приставки. Следуйте инструкциям на экране для выполнения этой операции.

Теперь вы готовы наслаждаться телевизионными программами на Телефункен TF DVB-T215. Удачного просмотра!

Подключение цифровой приставки

Для того чтобы подключить ресивер напрямую, вам следует выполнить следующие действия:

Достаньте приставку для ТВ из коробки и снимите с нее защитную пленку. Пленку снимать необходимо обязательно. В противном случае ресивер может перегреться и сломаться.
Возьмите ТВ кабель и срежьте защитную оболочку, оголив таким образом 1-15 миллиметров кабеля с обеих сторон. Оболочку следует зачищать очень аккуратно, чтобы не повредить экранирующую пленку, которая предназначена для защиты центрального проводника.
Аккуратно отогните блестящую защитную пленку и прикрутите к проводам f-разъемы.
Соедините телевизор с приставкой при помощи кабеля.
Вставьте провода в разъемы типа «тюльпан» в телевизоре и приставке.
. Саму антенну при этом следует установить на внешней стене дома или же у себя на балконе, если он не застеклен. При этом следите за тем, чтобы ее не касались ветки деревьев или провода электропередачи.

На этом процесс подключения ТВ приставки заканчивается. Далее, для просмотра доступных в вашем регионе телеканалов, следует настроить ее.

В нашей стране до сих пор многие люди пользуются телевизорами, которые были произведены еще в советские годы или в начале 90-х. Подключить к таким увтройствам ресивер не так-то просто – у них нет разъемов по типу «тюльпан». Кроме того, у некоторых моделей есть выходы scart, но они принимают только компонентные сигналы.

Решить эти проблемы можно двумя путями:

Найти схему для переходника от входа A/V к scart и спаять его самостоятельно;
Приобрести в магазине специальный переходник, к которому можно будет присоединить кабель RCA от приставки или переходный кабель.

Существуют еще более древние модели телевизоров по типу «Электрон» в которых вообще не предусмотрено каких-либо входов, кроме разъема под антенну. Через этот разъем в телевизор поступает модулированный сигнал высокой частоты, поэтому чтобы смотреть цифровое ТВ на устройстве такого типа вам потребуется дополнительно приобрести модулятор, который будет оснащен разъемами RCA.

Подключение приставки к старым моделям телевизоров

Способ подключения через антенный кабель используется в тех случаях, когда на телевизоре нет никаких других разъемов, кроме антенного входа (в старых моделях телевизоров). Таким способом можно подключить тюнер к старому телевизору, воткнув кабель в гнездо под названием «RF OUT». В этом случае качество изображения получится намного хуже, чем при подключении через интерфейс HDMI. Но с учетом того, что телевизор старый, такое изображение может считаться вполне приемлемым.

Для кабельного подключения цифрового TB к старому телевизору понадобится кусок антенного провода соответствующей длины, а также два антенных штекера. Чтобы не прибегать к помощи паяльника, можно использовать специальные F-разъемы. Для этого надо очистить изоляцию с антенного кабеля (очень аккуратно, чтобы не повредить экранирующую оплетку). Зачистить надо конец длиной примерно 1,5 см. После этого загнуть оплетку, снять изоляционный материал с центральной жилы. Зачистить 10 мм с центрального провода. Накрутить разъемы по часовой стрелке до тех пор, пока центральная жила не будет выступать на 2 мм от разъема. Полученным кабелем подключить антенный вход телевизора к соответствующему выходу приставки.

Необходимое оборудование

Проблемы с настройкой и их решение

Бывают такие ситуации, что вы правильно настроили приём цифровых телеканалов, длительное время смотрели их, а потом в один момент перестали показывать один или сразу несколько из них. Или вы знаете, что транслируется 20 каналов, а находит только 10 каналов, что делать в таких случаях?

Давайте рассмотрим основные проблемы, которые могут возникнуть в процессе настройки или эксплуатации цифрового телевидения и методы их решения.

Антенна не принимает или плохо принимает цифровой сигнал, ранее хорошо принимала аналоговый . Тут может быть несколько вариантов: антенна не подходит для приёма DVB-T2 сигнала, например, рассчитана на МВ, а не ДМВ; слишком большое расстояние до ретранслятора и усиления этой антенны не хватает для уверенного приёма. В этом случае поможет только покупка новой антенны или усилителя.
Антенна настраивалась довольно давно, через некоторое время перестало принимать какой-то канал. Как вариант, возможно, нарушилось соединение на каком-то из контактов или произошёл разрыв провода. Следует проверить все контакты на наличие окислений и прозвонить кабель.
Тюнер не принимает цифровой сигнал . Проверьте, возможно ваша приставка не поддерживает DVB-T2 формат. Тогда поможет только её замена.
Раньше работал усилитель, а сейчас нет. Скорее всего, из строя вышел либо сам усилитель, либо его блок питания. Следует отнести в сервис на диагностику.
Показывает только часть каналов из 20 возможных. Скорее всего, антенна имеет недостаточный коэффициент усиления, либо направлена не точно на ретранслятор. Чтобы показывало больше каналов, следует купить более мощную антенну или точнее сориентировать её в направлении вышки.
Раньше показывало 20 каналов, а сейчас только 10. Оборудование проверили, всё в порядке. – Возможно, сбились установки приставки. В этом случае необходимо перенастроить тюнер или настроить каналы в ручном режиме.Если раньше всё работало нормально, а со временем стали появляться проблемы – это может говорить о необходимости замены оборудования или его поломке.

Вообще же, при возникновении проблем с приёмом сигналов, алгоритм действий должен быть таков:

Проверка правильности соединений между всеми видами оборудования: антенной, приставкой, ТВ, усилителя.
Проверка всех настроек ресивера, при необходимости добавление данных в ручном режиме: номер канала, его ширина и т.д.
Определение местоположения передатчика и как можно более точная ориентация антенны на него.

С помощью тюнера определяем максимальный уровень сигнала при различных вариантах ориентации антенны.
Производим автопоиск каналов.

Как подключить приставку Denn к телевизору для приёма цифрового телевидения

Подключение телевещания одинаково, независимо от модели приставки (ddt 111, ddt 121, ddt 131, ddt 160). Оно состоит из нескольких этапов:

подключение к телевизору и присоединение кабеля;
поиск телеканалов, сохранение обнаруженных трансляций;
дополнительная настройка и выбор параметров показа.

Подключение прибора

Чтобы подключить dvb-t2 приставку, достаточно присоединить к устройству антенный кабель, шнур питания и кабель для связи с телевизором. Присоединяя антенный кабель, следует ориентироваться на форму разъёма и штекера, а подключая ТВ-кабель, на цвет разъёмов, подсказывающих правильно расположение проводов.

Начальные установки

После включения ресивера, зрителю предстоит выбрать:

страну вещания;
язык меню;
режим сортировки каналов (согласно решению вещателя или по выбору владельца приёмника).

Регулировка происходит с помощью пульта и стрелок переключения. Подобная настройка необходима при первом включении оборудования или после сброса настроек до базового уровня.

Основные операции

Задав стартовые параметры работы, телезритель попадает в основное меню, состоящее из нескольких пунктов:

установки – используется для поиска цифровых телеканалов;
менеджер каналов для создания списков и распределения трансляций;
персональные настройки, позволяющие подключить субтитры, сменить язык и настроить телеэфир;
рабочие параметры;
видео;
возможности мультимедиа.

Менеджер программ

В менеджере каналов разрешается:

переименование телеканалов по выбору пользователя;
создание списков и категорий;
блокировка ненужных трансляций;
сортировка эфира.

Чтобы разобраться в управлении эфирным вещанием, достаточно следовать инструкциям на экране телевизора.

Настройка изображения

Чтобы настроить видео, нужно открыть раздел AV. В нём присутствует несколько пунктов:

цифровое звучание (PCM);
формат экрана;
разрешение экрана;
телевизионных формат;
настройка звучание при использовании дополнительных колонок.

Отдельного упоминания требует TV формат. Именно его требуется менять владельцам старых телевизоров.

Поиск каналов

Зрителям не придётся задумываться, как настроить цифровую приставку Denn, поскольку для поиска каналов достаточно запустить автоматическое сканирование. Любителям ручного поиска нужно заранее узнать частоту приёма. В разных регионах страны используются собственные частоты, поэтому нужные цифры придётся уточнять до сканирования.

Настройка времени

Для установки правильного времени нужно войти в раздел «настройки» и выбрать соответствующий пункт. После чего останется настроить точную дату и время и сохранить внесённые изменения. Здесь же расположены иные системные параметры приставки, включая обновление ПО и сброс до заводского уровня.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Настройка опций

Обзор цифрового эфирного приёмника не будет полным без упоминания того, что в разделе с персональными пользовательскими параметрами зрители способны:

включить субтитры;
активировать аудиоряд.

Но важно помнить, что функция будет работать, если её поддерживает TV программа. Приставка не может самостоятельно создавать аудио и переводить текст

Системные настройки

О системных настройках уже сказано выше. Пользователям разрешается:

устанавливать обновления ПО;
производить сброс до заводского состояния;
устанавливать родительский контроль;
выбирать время автоматического выключения тюнера.

Полный перечень шире и содержит дополнительные функции для удобного управления техникой.

Как настроить цифровую приставку

Настройка ресивера занимает несколько минут и довольно проста. Сразу после первого включения вы увидите стартовый экран с базовыми настройками. В зависимости от модели он может выглядеть по-разному.

Быстрая настройка

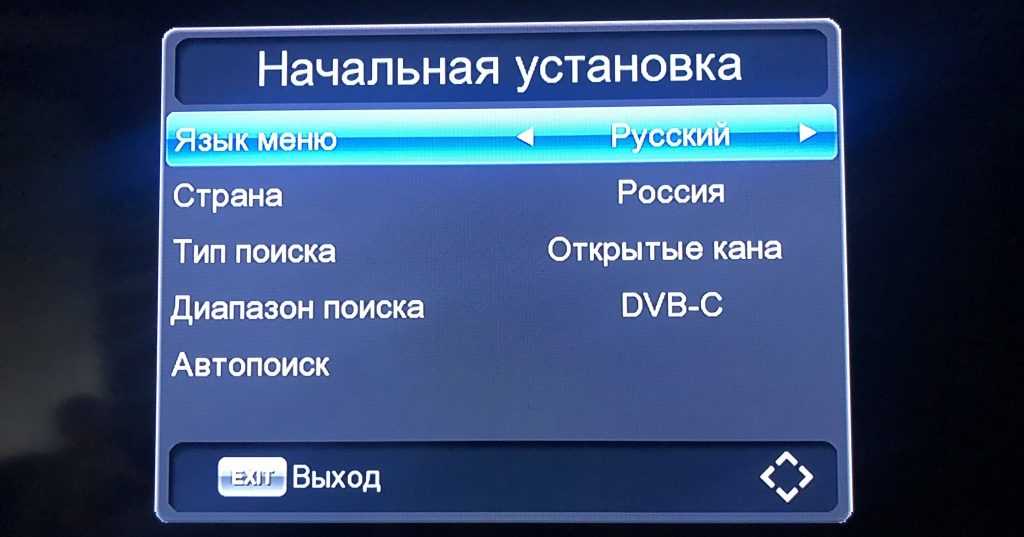

От вас потребуется выбрать базовые параметры настройки.

Укажите язык, который будет использоваться. В приставках, которые продаются в России, русский обычно стоит по умолчанию.
Выберите страну. Если почему-то в списке нет России, попробуйте Германию или Финляндию.
В некоторых ресиверах вам предложат установить параметры экрана. Если выставлен режим «Авто», оставьте как есть.
Поскольку цифровые ТВ-тюнеры могут принимать эфирные и кабельные каналы, нужно определить диапазон поиска. Для эфира это DVB-T2. Диапазон DVB-C нужно выбирать только если вы настраиваете кабельное телевидение.

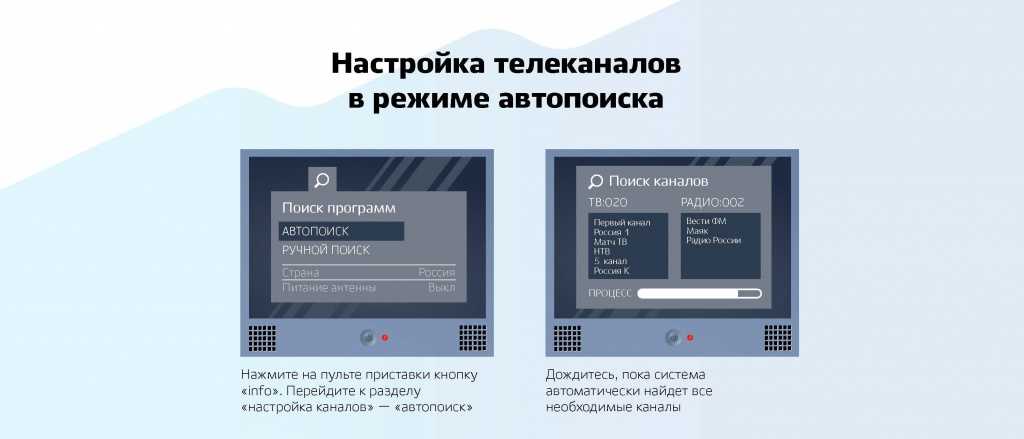

После того, как зададите значения для всех параметров, нажмите на «Автопоиск». Приставка просканирует частоты и найдёт доступные телеканалы.

Время и дата

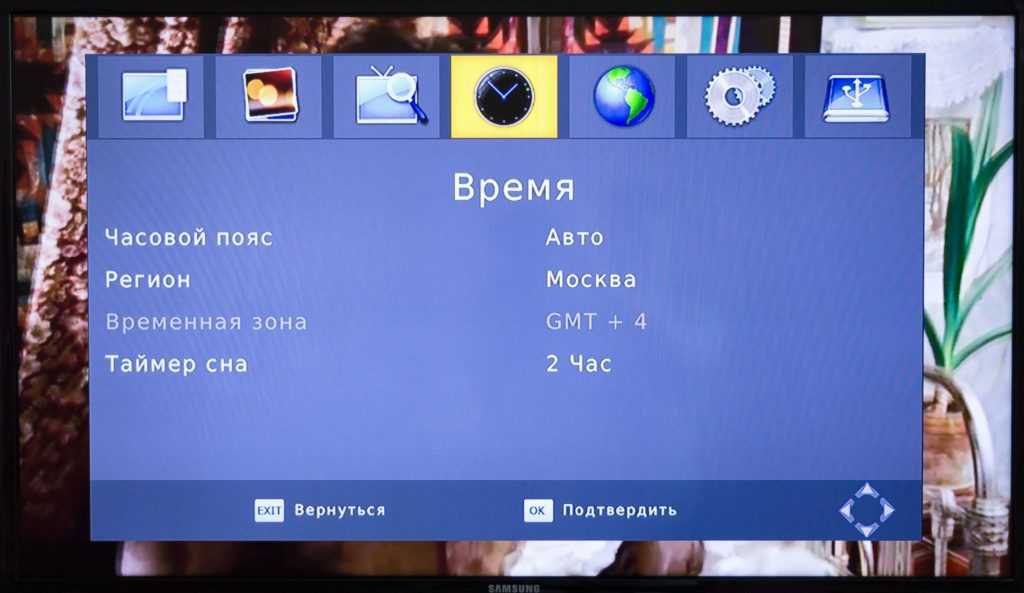

Установите дату, часовой пояс и регион. Во-первых, у вас будут правильно отображаться часы на дисплее. Во-вторых, из-за неверных параметров некоторые функции могут работать некорректно.

Время на приставке синхронизируется с вашей телевышкой. В некоторых моделях можно настроить синхронизацию через интернет.

Подключение к интернету

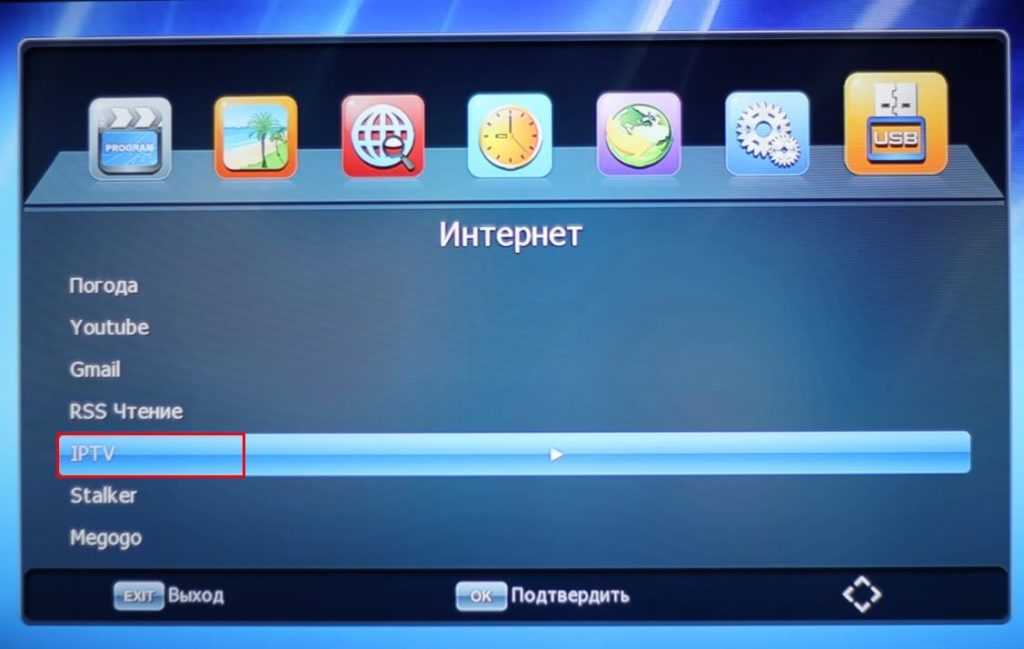

Даже самые простые цифровые приставки поддерживают IPTV. Также в них могут быть встроены онлайн сервисы – погода, YouTube, один-два онлайн кинотеатра.

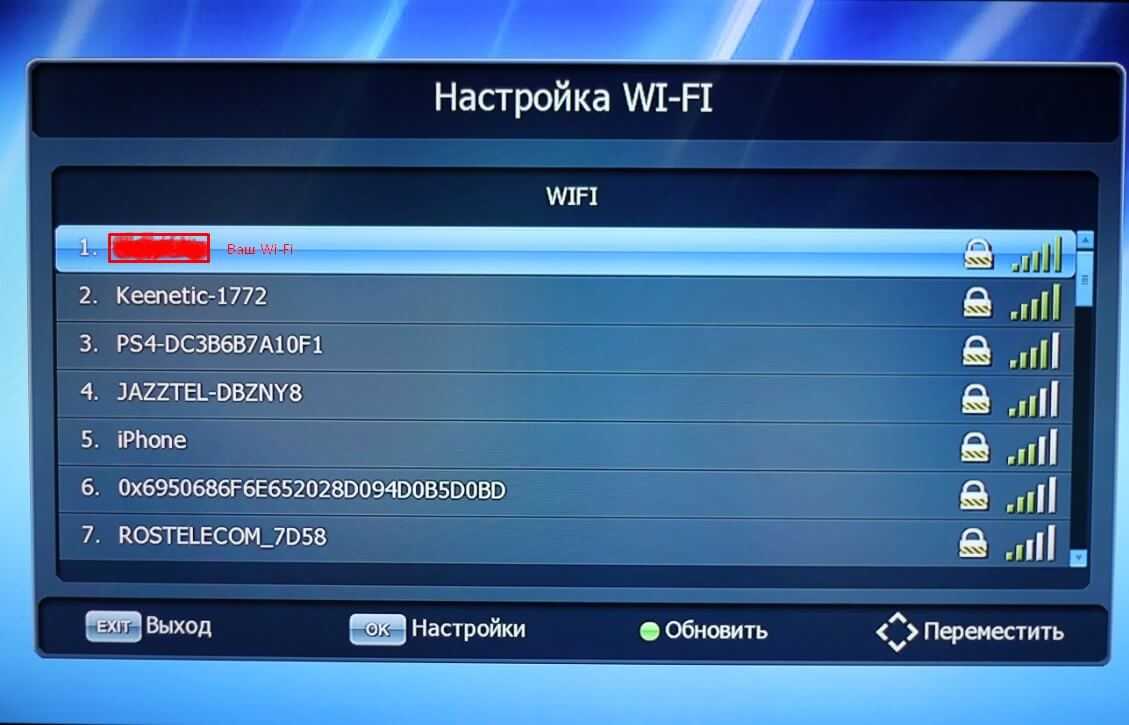

Встроенного Wi-Fi адаптера в таких приставках чаще всего нет. Его придётся приобрести. Это небольшое устройство в виде флешки, с внешней антенной или без неё. Подключается оно к USB порту и не требует специальной настройки. Достаточно в меню приставки ввести пароль от своего роутера.

Нужная опция находится в разделе меню «Сеть» или «Интернет».

Самые лучшие телевизоры

Телевизор LG 43UK6200 на Яндекс Маркете

Телевизор Sony KD-55XF9005 на Яндекс Маркете

Телевизор LG 49UK6200 на Яндекс Маркете

Телевизор Sony KD-65XF9005 на Яндекс Маркете

Телевизор LG OLED55C8 на Яндекс Маркете

С тех пор как произошел всероссийский переход с аналогового на цифровое вещание, перед владельцами старых телевизоров встала проблема: что делать дальше? Кинескопные «ящики» заведомо не воспринимают «цифру». Требуется подсоединять приставку-ресивер, но методы не всегда очевидны.

Разберемся, как правильно подключить цифровую приставку к старому телевизору и что надо сделать, чтобы избежать подводных камней.

Как подключить к цифровой приставке два или несколько телевизоров

В идеале один цифровой ресивер подразумевает подключение к нему одного телевизора, поэтому оптимальным, хотя и не самым дешевым вариантом, будет приобретение отдельного ресивера для каждого телевизора. В таком случае антенный ВЧ кабель подсоединяется к разветвителю (сплиттеру) с двумя и более выходами, и далее сигнал идет отдельно на каждый ресивер. Схема такого подключения показана на рисунке:

Также можно просто подключить два телевизора к одной цифровой приставке (ресиверу), используя свободные разъемы. Например, HDMI — для одного, а тюльпаны — для другого. При этом следует помнить, что в таком случае на оба телевизора будет поступать один и тот же декодированный сигнал. Поэтому изображение на экранах будет синхронным. К тому же понадобятся длинные кабели, позволяющие разнести телевизоры в разные комнаты.

Еще один способ — использование ВЧ-модулятора, который через делитель будет подавать отдельный декодированный сигнал на каждый телевизор. Но зачастую стоимость такого устройства в разы превосходит цену обычного цифрового эфирного тюнера.

Проверка качества сигнала

Если с приёмом телеканалов возникают проблемы – изображение подвисает, рассыпается, следует проверить уровень сигнала. Сделать это можно двумя способами.

Первый – во время трансляции нажать на пульте кнопку INFO. Появится информация о канале, в том числе и об уровне сигнала.

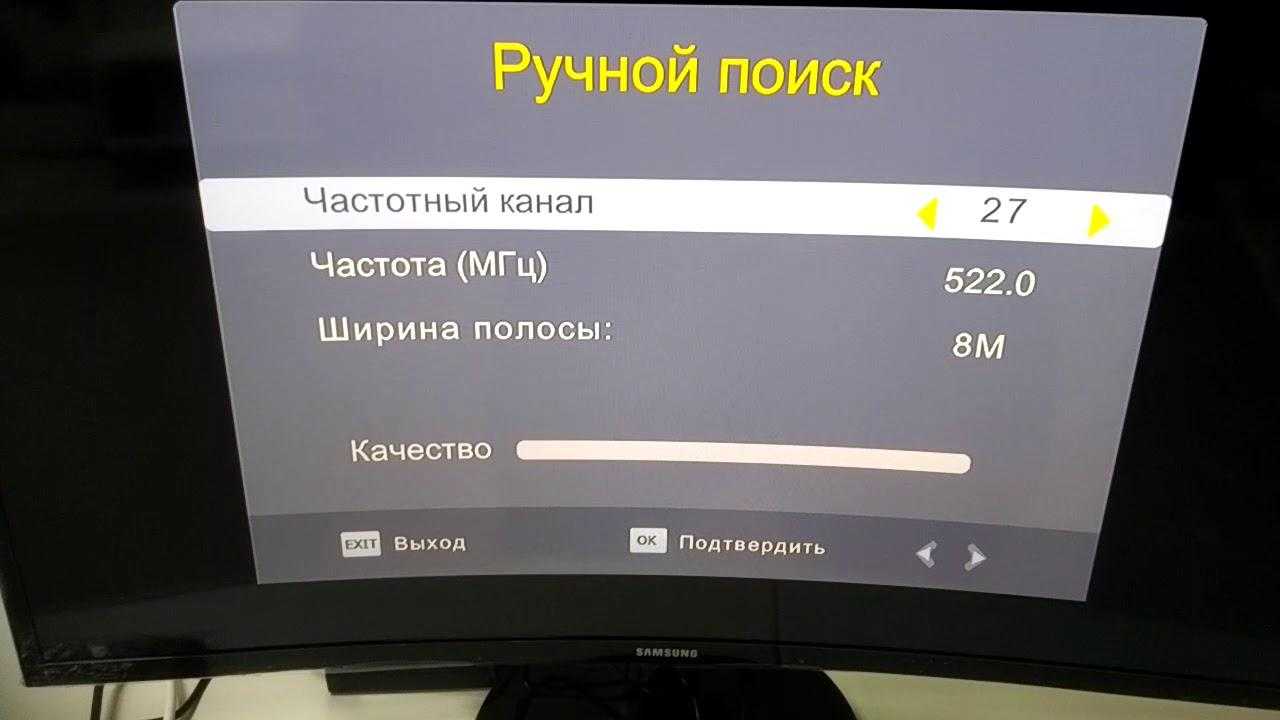

Второй – перейти в режим ручного поиска каналов и выбрать вашу частоту. Вы также увидите внизу две полоски – уровень и качество сигнала.

В идеале эти показатели должны быть максимально приближены к 100%. При уровне сигнала 60-70% возможен нормальный просмотр. При уровне ниже 50% вещание нестабильное. Изображение может вообще пропадать.

Причины низкого сигнала следующие.

Неправильная ориентация антенны. Нужно определить направление на ближайший ретранслятор и максимально точно нацелить на него антенну. Лучше делать это с помощью компаса, так как отклонение всего на 1-2 градуса для цифрового ТВ создаёт существенные проблемы.
Слишком большое расстояние до ретранслятора и мощности антенны недостаточно для уверенного приёма. Разместите антенну как можно выше. Если это не помогло, потребуется антенна с более мощным усилителем.

Приставка (ресивер)

Как уже говорилось, для того, чтобы иметь возможность просматривать ЦЭТВ, потребуется купить ТВ приставку, которую еще называют тюнером или ресивером dvb. На рынке электроники представлен настолько широкий выбор такого рода устройств, что легко запутаться и переплатить лишние деньги за ненужные вам функции в аппарате. Модель тюнера рекомендуется выбирать исходя из ваших потребностей, так как ловят телесигнал они все, в принципе, одинаково. Отличие может быть, разве что, в установленных дополнительных опциях.

Например, если приставка будет использоваться не только как приемник ЦЭТВ, а еще и как медиапроигрыватель для просмотра видео с флэшки, то именно такую модель и необходимо приобретать. Но если вам это не нужно, купите более простую модель. На рисунке, для примера, показана модель недорогого ресивера bbk.

Более дорогие модели тюнеров цифрового ТВ имеют “на борту” опции “Планировщик” и TimeShift. Эти функции позволяют иметь возможность записывать любую трансляцию в заданное время, притом ваше присутствие необязательно. Требуется лишь выставить время начала записи передачи на нужном канале, и время, когда запись должна остановиться.

В настоящее время приобретают популярность приставки от “Ростелеком”, которые имеют современную начинку: большой размер оперативной памяти и мощный процессор. Тюнер от “Ростелеком” к телевизору подключается таким же способом, как и другие подобные устройства. В комплекте идет специальный пульт, который можно настроить на управление как приставкой, так и самим телевизором.

Если вы собираетесь купить телевизор, то посмотрите в технических характеристиках, реализована ли в нем поддержка DVB-T2. В большинстве моделей современных ТВ тюнер для просмотра ЦЭТВ уже встроен, и вам не потребуется покупать приставку.

Какие разъемы используются для подключения приставки

Все ресиверы вне зависимости от комплектации и количества опций имеют антенный вход и выход. Дополнительно предусмотрены: коаксиальный цифровой аудиовыход, разъемы HDMI, SCART, RCA (тюльпаны).

Выбирать вариант подключения необходимо по наличию соответствующих разъемов в самом телевизоре. При этом стоит учитывать, что через тюльпаны максимальное качество изображения будет не больше 1080р. Лучше использовать HDMI или IPTV (подключение через цифровой аудиовыход).

Рассмотрим особенности каждого кабеля (способа подключения оборудования).

Тюльпаны

RCA кабель с двух сторон имеет по три разъема красного, желтого и белого цвета. Соответствующие входы и выходы есть на приставках и старых телевизорах. Они подкрашены таким же цветом.

Подключать надо только красный и белый провод. Они передают аудиосигналы. Желтый провод не потребуется – он отправляет видео, применяется при подключении DVD-плеера.

Важно! Подключать оборудование через тюльпан можно только в выключенном состоянии. До сборки цепочки для цифрового вещания выключите все из сети

После соединения – включайте и проверяйте правильность настроек.

Scart-порт

Для подключения цифрового телевидения к старому телевизору часто применяется Scart кабель. Он является более компактным вариантом тюльпанов. Со стороны ТВ оборудовано также 3 провода желтого, красного и белого цвета. А вот со стороны приставки – только один. Выполнять соединение надо также при выключенной технике. Желтый вход не нужен.

HDMI соединение

Один из распространенных вариантов, как включить цифровые каналы на старом ТВ – выбрать HDMI переходник. Такой вход есть в более современных жидкокристаллических или плазменных телевизорах.

Такой метод обладает высоким качеством передачи звука и изображения. Можно просматривать фильмы и сериалы в формате Full HD. Раньше у этого способа был минус – сложность поддержки аналоговых каналов. Так как их сейчас отключили, эта проблема автоматически ушла.

DVI/D-SUB вариант

Мощные современные ресиверы подходят для Smart TV. Подробно рассматривать не будем, так как такой вариант существует, но не подходит для старых телевизоров. Смарт ТВ – новый цифровой вариант телевидения, работающий через стабильное подключение к Интернету.

LAN-кабель

Работает цифровое телевидение такого типа через Интернет. При этом подключение к Wi-Fi или стандартной сети не требуется. Проводят IPTV операторы, предоставляющие платные пакеты каналов. Количество телеканалов при этом зависит от вашего выбора и размера абонентской платы.

Настройку и подключение цифрового телевидения на старые ТВ через LAN-порты проводят специалисты, которые предоставляют услуги телевещания. Если в дальнейшем пользователю требуется помощь с настройкой, добавлением или удалением каналов, он может позвонить на линию технической поддержки оператору.

Антенный вход

Распространенный вариант подключения. По подъездам многоэтажных домов протянуто кабельное цифровое телевидение, идущее от больших спутниковых тарелок. Они передают сигнал по кабелям в квартиры, где необходим ресивер для декодировки.

Антенное подключение дает возможность развести цифровое вещание сразу на два телевизора в доме. Для этого потребуется специальный разъем. И нужно настраивать каналы на разных частотах. Если произойдет наложение сигнала, качество звука и видео испортится.

Антенна

Она используется для приема цифрового эфирного вещания от ретранслятора или другого раздатчика эфира. В редких случаях в качестве него выступает вещание.

На сегодняшний день существует три типа приемника, от которых зависит схема подключения цифровой приставки к телевизору:

Антенна метрового диапазона. Стандартное телевизионное устройство для приема аналогового вещания. В ближайшие годы оно будет прекращено, а на смену придет цифровое вещание. С учетом того, что РТРС-ретрансляторы распространены не везде, а жителям отдаленных и малонаселенных районов доступно только 10 каналов, аналоговое вещание еще сохраняет спрос. Благодаря повсеместному распространению, аналоговое ТВ доступно в любой точке страны.
Антенна дециметрового диапазона. Используется для приема цифровых каналов. По конструкции и размерам она схожа с антенной для приема аналогового вещания. С помощью нее можно принимать эфир в высоком разрешении абсолютно бесплатно. Однако цифровое ТВ появилось относительно недавно и пока не всем доступны все каналы. По этой причине для подключения цифрового приемника часто приходится покупать усилитель.
Спутниковая тарелка. Ее можно устанавливать для приема цифрового DVB-S2 и аналогового сигнала. В отличие от эфирной антенны, спутниковое универсально, а для приема разных форматов вещания требуется только подключить к рефлектору новую головку (приемник), под который вещаются каналы. Спутниковое ТВ вещает на гигагерцовых частотах со спутника и согнал можно поймать в любой точке страны, т.е. оно доступно каждому независимо от окружающей инфраструктуры.

Какой из приемников и ресиверов лучше, это личный выбор пользователя. Если требуется много качественных каналов, в большом городе лучше выбрать эфирное наземное вещание, которое даст 20 бесплатных каналов. В небольших населенных пунктах лучше оставить эфирное телевидение, по крайней мере, пока не будет запущен второй мультиплекс. В наиболее отдаленных местах с серьезными проблемами приема сигнала универсальным вариантом станет установка спутниковой приставки и тарелки.

При подключении комнатного приемного устройства обязательно нужно купить усилитель. Направление установки не имеет значения, т.к. они принимают сигнал по всей горизонтальной плоскости (360°) независимо от направления.

Уличные антенны в основном однонаправленные и требуется выбрать правильно направление, при котором будет поступать сигнал от вышек, передающих вещания обоих мультиплексов. Также между антенной и ретранслятором не должно быть крупных сооружений и прочих преград. Для частного сектора рекомендуемая высота установки 10 метров от земли.

Спутниковая тарелка независимо от формата вещания или особенностей рельефа может принимать сигнал в любом месте. Передача сигнала проходит с мощным излучением на гигагерцовых частотах и он доходит до приемника независимо от погодных условий. Единственное требование к тарелке, это установка спутника в положении, выше горизонтального.

Разъемы и их назначение

На задней панели устройства имеются различные разъемы, кратко расскажем, для чего они предназначены.

Разъемы ресивера SDT-96 из модельного ряда SUPRA

Пояснение к рисунку:

Антенный выход.
Разъем для подключения спутниковой тарелки, дециметровой антенны или кабеля местного провайдера.
Гнездо для HDMI кабеля, позволяет подключать монитор или телевизор, оснащенный таким входом (цифровой выход, может передавать звук и изображение).
Гнезда под кабель «Тюльпан» (передает аналоговый видеосигнал, а также стереозвук).

Некоторые устройства могут быть дополнительно оснащены разъемом «SCART», к нему подключается телевизор, видеомагнитофон или DVD-проигрыватель с функцией видеозаписи.

Ресивер с разъемом «SCART»

Помимо этого могут встретиться аппараты, где вместо гнезда HDMI установлены выходы D-SUB или DVI.

Цифровая приставка со стандартным VGA (D-SUB) выходом

Обратим внимание, что такие интерфейсы не передают звук, поэтому потребуется дополнительное соединение с помощью «тюльпанов» для его передачи

Как правильно настраиваться

Если вы планируете подключаться самостоятельно, без привлечения мастера, стоит воспользоваться простой пошаговой инструкцией.

Ниже мы детально рассмотрим схему подключения тюнера к телевизору:

На задней панели ресивера находим специальный разъем для кабеля (HDMI).
Устанавливаем штекер в специальное гнездо на телеприемнике.
Теперь нам нужно подключить антенну к тюнеру.
Подключаем в сеть все оборудование и нажимаем кнопку на пульте дистанционного управления.
Нам нужно найти канал AV1, чтобы проверить, какие устройства подключены к телевизору.

Если в вашем телевизоре уже установлен внутренний тюнер, то потребуется просто подсоединить антенну. Когда вы подготовите, установите и соедините между собой все элементы системы, можно приступать к настройке телеканалов

Очень важно все выполнить изначально правильно, чтобы потом не пришлось выполнять перенастройку или вызывать мастера. Вы можете воспользоваться функцией автонастройки. Несмотря на то, что это достаточно длительный процесс, тем не менее при автонастройке вам ничего не придется выполнять

Несмотря на то, что это достаточно длительный процесс, тем не менее при автонастройке вам ничего не придется выполнять.

Обратите внимание: результат этого процесса не сразу отобразится на экране, поэтому нужно запастись терпением. Найденные телеканалы могут быть отображены не по отдельности, а по группам. Это объясняется тем, что в цифровом вещании на одной и той же частоте могут функционировать несколько телеканалов, которые объединяют в единый пакет

Все результаты автоматического поиска каналов будут сохранены без вмешательства пользователя. Только некоторые модели ТВ могут запросить у пользователя дополнительное подтверждение на выполнение сохранения

Это объясняется тем, что в цифровом вещании на одной и той же частоте могут функционировать несколько телеканалов, которые объединяют в единый пакет. Все результаты автоматического поиска каналов будут сохранены без вмешательства пользователя. Только некоторые модели ТВ могут запросить у пользователя дополнительное подтверждение на выполнение сохранения.

Используя функциональные возможности настроек, вы можете задать порядок следования телепрограмм. Специальные клавиши позволят пользователям узнавать программу передач на несколько дней вперед, что очень удобно. Если по тем или иным причинам автопоиск недоступен, каналы настраивать придется вручную. Ничего сложного в этой процедуре нет, за исключением того, что придется потратить больше времени. Перед тем, как приступать к самостоятельным настройкам, следует уточнить частоту, на которой работают доступные по месту мультиплексы.

Далее нужно выполнить следующее: обозначить месторасположение, нажать на значок ближайшего источника сигнала. После чего перед вами откроется перечень доступных мультиплексов. Вам нужно ввести эти сведения в окно с ручными настройками. Далее ТВ выведет на экран все доступные телеканалы. Уровень качества приема можно определить в зависимости от того, сколько помех присутствует в изображении и звуке. Новый тип вещания доступен для большинства моделей ТВ. Если вы планируете выполнять переход на цифровое ТВ, стоит проверить, поддерживает ли ваше оборудование такие технологии. Если переключиться на новый стандарт вещания на обычном телевизоре не получается, можно воспользоваться помощью профессиональных мастеров.

Частые проблемы при подключении

Описание проблемы	Возможные причины и решения
Телевизор не видит цифровую приставку.	Неисправна цифровая приставка; повреждены или неправильно подключены кабели; не выбран нужный источник сигнала в настройках телевизора.
Пропала половина каналов, присутствуют помехи изображения.	Вероятно, сбилась настройка. Попробуйте снова запустить автопоиск либо произведите ручную настройку.
Нет 2-3 каналов из списка.	Возможно, ведутся профилактические работы. Также может понадобиться обновление ПО вашего телевизора или цифровой приставки.
Пропали все каналы, перенастройка не помогает.	Неисправна цифровая приставка; нет сигнала с телевышки; ведутся профилактические работы.
