Бензопила «партнер 350». настройка карбюратора

Основные неисправности и их устранение

По тем или иным причинам, инструмент может выйти из строя. Перед тем как разобрать бензопилу, необходимо подготовиться. Ведь одних рук отремонтировать бензопилу мало, понадобятся слесарные инструменты.

В основном бензопила не заводится по 2-м причинам: отсутствие искры и проблемы с поступлением топлива из карбюратора в цилиндр. Это проявляется так: бензопила не заводится или работает с перебоями. При увеличении оборотов глохнет.

Читать также: Копировальные вставки для фрезера

Вначале очищаем внешний корпус от пыли и грязи. После этого снимаем крышку, также очищаем ее внутреннюю поверхность. Выкручиваем свечу, очищаем её, проверяем зазор между электродами. При необходимости делаем регулировку зазора. Надеваем провод на свечу и подносим к корпусу, дергаем за стартер. Если видим искру, значит, система зажигания в порядке. При необходимости можно заменить свечу. Наряду со свечой необходимо проверить и очистить топливный фильтр. После обратной сборки пила должна завестись.

Следующей проблемой является сбой настроек карбюратора. Зачастую это происходит от вибрации двигателя после долгой работы. Необходимо по новой отрегулировать. Имеются 3 регулировочных винта: S (холостой ход), H (максимальные обороты), L (минимальные обороты).Настраиваем их согласно инструкции.

Это две основные причины, которые влияют на завод и работу бензопилы. Для их устранения нет необходимости осуществлять полную разборку бензопилы. Устранение других видов неисправностей требуют значительных навыков, к примеру, разобрать карбюратор сможет каждый, а собрать нет. Полную разборку и устранение других неполадок лучше доверить специалистам. Иногда требуются специализированные ключи, не входящие в комплект обычных слесарных инструментов. Покупка их может стать более затратной, чем обращение в ремонтный центр.

В целом бензопила весьма неплохая. Достаточно надежная бензопила при правильной эксплуатации и своевременной профилактике.

Как настроить карбюраторную цепную пилу «Partner 350»

Проведение ремонта и строительство страны не могут обойтись без использования бензопилы, это верно даже при уходе за садом

Если инструмент неисправен, это вызовет всю работу, поэтому важно иметь навыки самопроверки и устранения неполадок. Если у вас есть некоторый опыт, то вы можете внести коррективы в карбюратор, эта процедура сложна, хотя это вполне возможно

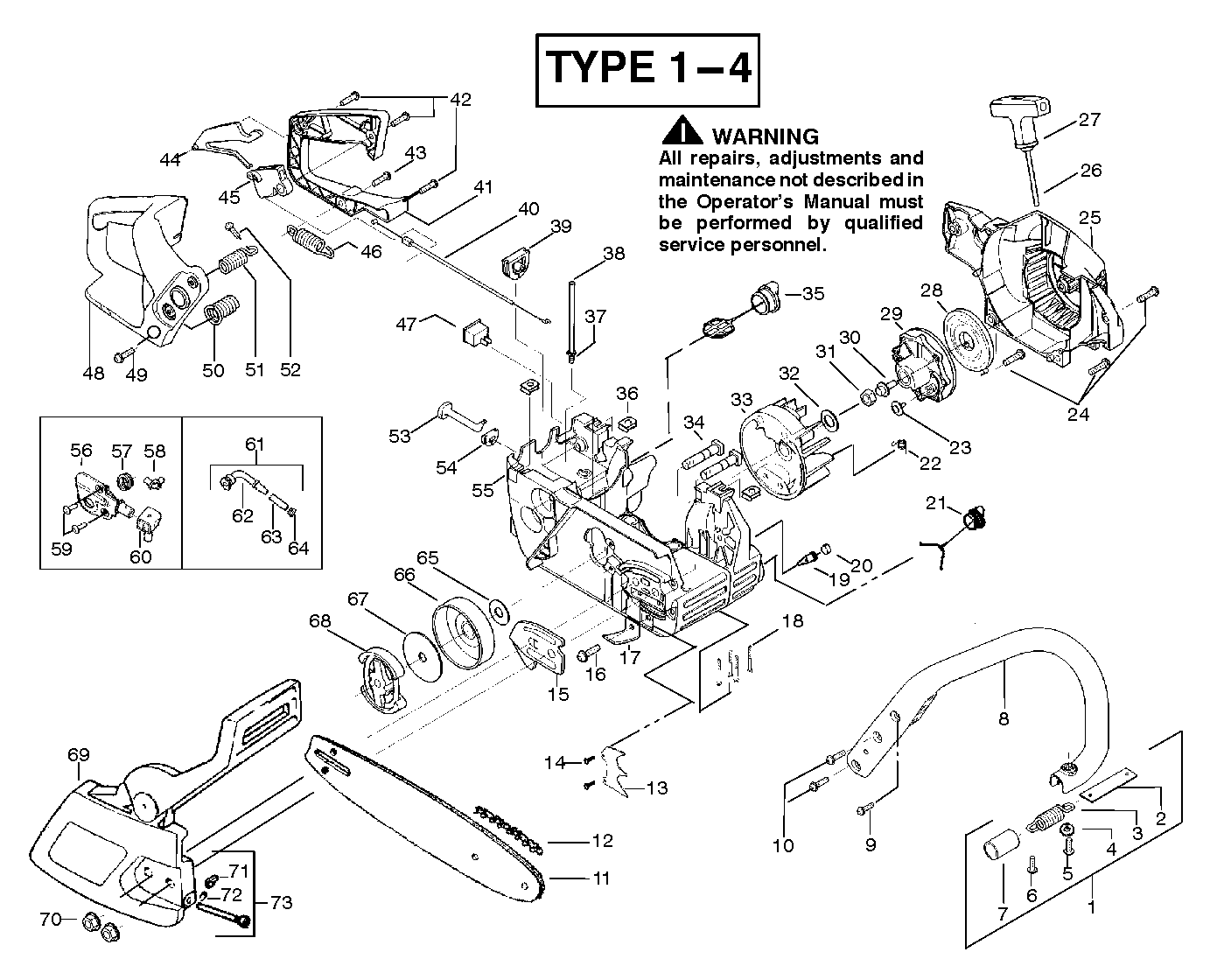

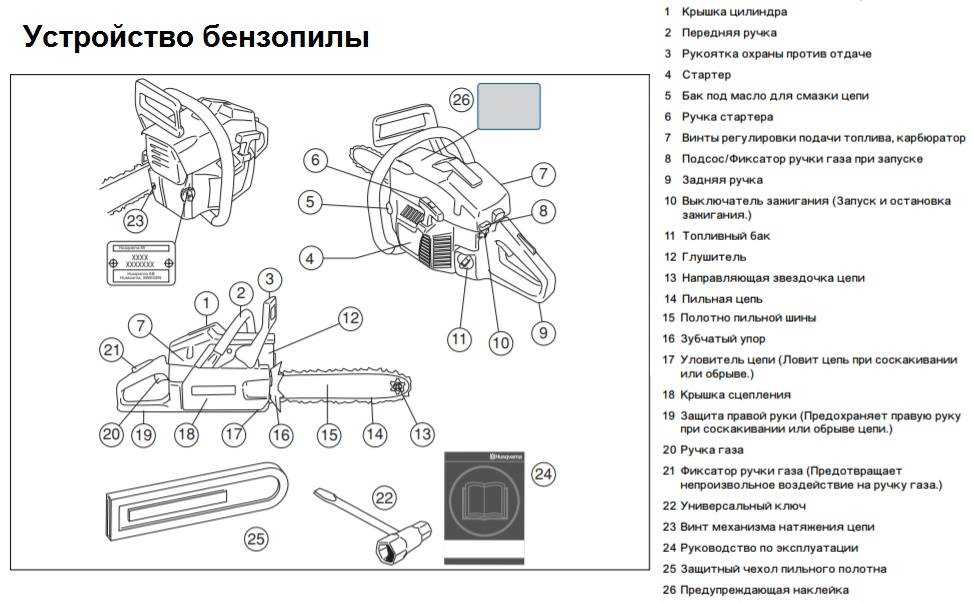

Устройство бензопилы Партнер 350

Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.

Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.

За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.

Рабочие органы пилы Partner  – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.

Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.

Особенности проведения повторной проверки работы бензопилы партнер 350

Такое устройство, как карбюратор бензопилы хускварна, важно дополнительно протестировать на надежность, на холостом ходу. После того, как вы настроили оборудование в режиме убыстрения и на максимальном ходу, важно убедиться, что на холостых оборотах оно работает также исправно

Для этого потребуется зафиксировать цепь устройства в неподвижном состоянии.

При нажатии на акселератора пила начинает достаточно оперативно набирать обороты. Шум функционирования мотора в пиле должен являться идентичным на четырехтактный агрегат. При несоблюдении вышеописанных моментов потребуется произвести повторную настройку установок. Такая проблема может возникнуть при отсутствии у регулировщика необходимого опыта. После настройки устанавливаем все элементы в той же последовательности.

Карбюратор пилы partner 340s предназначен для осуществления перемешивания топлива и воздушных масс. При реализации данного процесса соблюдается строго установленная порция. При сбоях в соблюдении требуемой нормы возникают проблемы в функционировании мотора устройства.

При недостатке требуемого числа кислорода топливная смесь получается мало насыщенной. Перенасыщение также нежелательно. Оно приводит к серьезным перебоям

Поэтому отрегулировать оборудование крайне важно перед началом работы. Для тех, кто разбирал и настраивал уже самостоятельно, данный вид настройки пилы производится быстро

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

• отсутствие топлива в бензобаке;
• тумблер остановки не переведен в рабочее положение;
• зажат предохранительный тормоз;
• засорен или не отрегулирован карбюратор;
• неисправна система зажигания.

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

• засорение жиклеров карбюратора;
• засорение топливного фильтра;
• нарушение целостности топливных шлангов;
• неправильная настройка;
• потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

• неправильная регулировка или засорение жиклеров;
• срабатывание автоматического тормоза;
• излишнее натяжение цепи.

Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

• Т — регулировка холостого хода;
• L — винт количества топлива для регулировки мощности на низких и средних оборотах;
• H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.

• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

Производитель

STIHL MS-180

Husqvarna 137

Partner — 350, 351

Объем цилиндра. см³
31,8
36
34

Диаметр цилиндра, мм
38
38
38

Ход поршня, мм
28
32

Мощность (при об. 9000 за 1 мин), кВт л.с.
1,5/2,0
1,6/2,2
1,3/1,8

Максимальные об.без нагрузки, 1 /мин
14000
12000

Крутящий момент (при 5500 за 1 мин), Nm
1,5

Вибрация на трубчатой рукоятке, мл/сек²
4,6
4,9

Вибрация на задней ручке, мл/сек²
7,3
7,7

Уровень звукового давления, дБ
98
98

Мощность звука, дБ
106
118

Объем топливного бака, л
0,25
0,37
0,40

Объем масляного бака, л
0,15
0,19
0,20

Удельный вес, кг/кВт
2,6
2,9
3,6

Вес не заправл. и без реж. инструментов, кг
3,9
4,6
4,7

Бензопила Партнер 350 – регулировка зажигания

О настройке зажигания садового инструмента Partner нужно задуматься тогда, когда его двигатель перестал заводиться, или в том случае, когда номинальная мощность мотора заметно упала. Перед регулировкой зажигания потребуется тщательно очистить свечу, а также протереть от пыли саму катушку.

Дальнейший порядок действий выглядит следующим образом:

1. Вначале необходимо снять левую крышку защитного пластикового корпуса;
2. Под крышкой расположены маховик и катушка зажигания. Они должны располагаться друг от друга на определенном расстоянии. Установить зазор между ними поможет шаблон или обычная бумажная визитка;
3. Чтобы выполнить настройку, потребуется вывернуть 2 винта, расположенные рядом с маховиком. Во время их поворачивания элемент будет отдаляться от катушки;
4. Далее на боковую часть катушки потребуется неподвижно установить шаблон и начать поворачивать винты в обратном направлении;
5. Как только маховик соприкоснется с шаблоном, потребуется закончить регулировку.

После настройки зажигания нужно установить крышку корпуса на место и проверить  работу бензопилы Partner 350. Если регулировка узла была выполнена правильно, то двигатель бензопилы заведется с первого раза.

Как предотвратить поломку бензопилы

Ремонт бензопилы в ряде случаев может оказаться очень дорогостоящим. Этого можно избежать, если уделять достаточно внимания профилактике и контролю состояния инструмента и всех его частей. Тем более что выполнить это условие не трудно — достаточно пользоваться инструкцией по эксплуатации и придерживаться рациональной аккуратности:

Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:

Не допускайте перегрева двигателя, делайте паузы в работе, чтобы он мог отдохнуть и остыть.
Не нагружайте бензопилу сверх тех возможностей, которые предусмотрены ее классом. Например, если вы используете пилу Партнер 350 бытового класса, то она просто не рассчитана на работу свыше 40 минут в день.
Ежедневно проверяйте исправность цепного тормоза (это делается на максимальном ускорении).
Соблюдайте требования производителя относительно качества, состава топливной смеси.
Еженедельно проверяйте состояние свечи зажигания и, в случае необходимости, очищайте электроды.
Перед использованием пилы убедитесь, что цепь наточена и правильно установлена

Обращайте внимание на износ режущих звеньев и своевременно затачивайте. Следите за появление трещин и разрывов на заклепках.
Правильно натянутая цепь не провисает, но ее можно двигать руками

Никогда не делайте этого с горячей цепью! Затачивайте и/или натягивайте ее после замены.
При заправке бензопилы следите, чтобы вместе с топливом в бак не попадала грязь и другие инородные частицы. Заливайте масло и бензин аккуратно, не проливайте их.

Нередко при обращении в сервисный центр выясняется, что бензопила Партнер сломалась из-за неправильного запуска инструмента. Поэтому универсальное решение при поломке пилы только одно: обращайтесь с ней правильно, и большинства проблем удастся избежать.

А в том случае, если Вам интересны причины поломок бензопилы Stihl, второй популярной марки совместно с Партнер (Partner), то следующая статья именно об этом.

А для любителей знать больше, предлагаем ознакомиться с видео о ремонте бензопилы Партнер

Как вам статья?

Мне нравится2Не нравится1

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Регулировка карбюратора бензопилы: разбираем все технические нюансы работ

Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе , и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях.

После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H.

При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

Проверка ускорения.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр.

, в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

С подробной информацией по эксплуатации бензопилы Урал можно ознакомиться, скачав инструкции представленные на сайте ниже.

Инструкция по эксплуатации бензопилы Урал 2 электрон

Еще одна инструкция для бензопилы Урал — оригинальная советского образца

Инструкция по эксплуатации бензопилы Урал 70 — 76

Технические характеристики бензопилы Урал 2 Электрон

Сухая масса бензопилы без стартера, кг не более 11.6

Движение бензопилы при валке справа налево

Производительность пиления, см2 с, не менее 100

Скорость резания при частоте вращения 6200+: 200 об/мин (расчетная), м/с 11

Взвешенное суммарное виброускорение на рукоятках бензопилы, м/с2 , не более 13,67

Уровень звука дБА, не более 105

Габаритные размеры, мм длина 880, ширина 455, высота 460/500

Примечание — По заявкам потребителей бензопила может комплектоваться рамой из сплавов и стальной с соответствующим изменением массы и габаритных размеров

Двигатель

Рабочий объем цилиндра, см3 109

Диаметр цилиндра, мм 55

Мощность двигателя после 25 часовой в эксплуатации кВт (л.с.), не менее 3,68 (5)

Частота вращения коленчатого вала максимальной мощности, об/мин 6200 ±200

Расход топлива на режиме максимальной мощности, г/кВт .ч.

(г/л с. ч), не более 632 (465)

Регулировка карбюратора

Регулировка холостых оборотов двигателя бензопилы.

Регулировка производится изменением качества и количества горючей смеси, поступающей в цилиндр двигателя.

Инструкция по настройке

Перед запуском пилы необходимо обязательно проверить как отрегулированарежущая гарнитура, а именно шина, цепь, звездочки и т. д. Это нужно для хорошего сцепления.

Помните, что сначала необходимо проверить пилу на маленькой нагрузке
, обрезая небольшие сучья и ветки. После выработки одного бака топлива стоит остановить пилу и выключить ее. В таком режиме нужно проверить натянутость цепи, так как недосмотр в данном аспекте грозит травматичностью! Если не заводится бензопила причины и способы устранения можно посмотреть .

Плохой уход за агрегатом может стать причиной поломки или травматичности. Обязательно проверьте заточку цепи и уровень ее натяжения. Желательно приобрести станок для заточки цепей бензопил как выбрать можно посмотреть .

Плохо заточенная цепь – нагрузка на двигатель бензопилы, плохо натянутая цепь — возможность травмирования оператора по причине ее слета
