Обзор светодиодных rgb лент, варианты и способы подключения

Принцип работы

Для установления прямого канала связи между аппаратурой передатчика и приёмника необходимо соблюдение следующих важных условий:

• В пульте управления должен быть предусмотрен встроенный генератор ик или радиодиапазона с возможностью кодирования передаваемой посылки (её модуляцией сигнала тем или иным способом);
• На ответной стороне устанавливается приёмник или дистанционный переключатель освещения, способный принять, усилить и расшифровать поступивший сигнал, а затем направить декодированную команду на соответствующее исполнительное устройство;
• Для питания передающего устройства потребуется автономный источник, в качестве которого обычно используются малогабаритные элементы или аккумуляторы (смотрите фото).

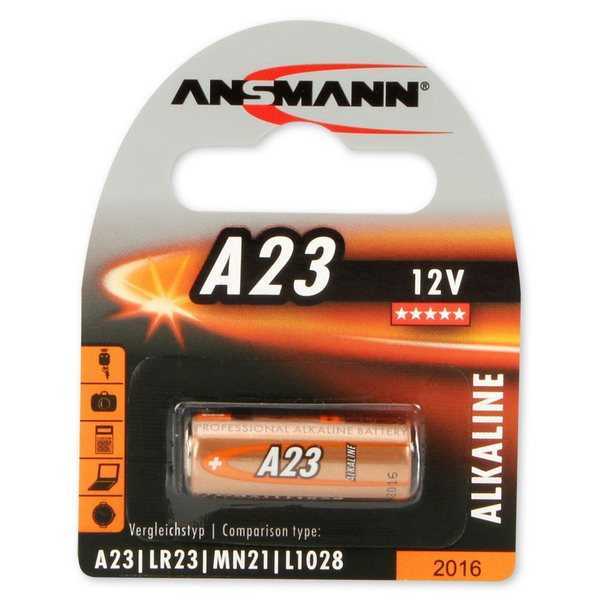

Элементы питания для пульта

При принятии решения о самостоятельном изготовлении системы ДУ важно определиться с типом излучения (ик или радиосигнал), которое будет использоваться для передачи сигнала на дистанционный переключатель. Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками. Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками

Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками

Виды пультов

Всего в продаже встречается два основных вида ПДУ:

1. Кнопочные.
2. Сенсорные.

Простые кнопочные пульты ДУ встречаются в различных вариантах исполнения. Зачастую они похожи на пульты от телевизора или музыкального центра. Как правило, на ПДУ расположены цветные кнопки, нажатие которых и включает на ленте RGB соответствующий цвет. Например, если нажать на кнопку красного цвета, то светодиодная лента загорится красным цветом. Если нажать на желтую кнопку, то загорится желтый цвет. Управление осуществляется по радиоканалу, передающегося инфракрасным лучом.

Функциональные клавиши позволяют регулировать силу излучения света, выключать и включать ленту, а также выполнять некоторые другие функции, например плавное переливание цветов от синего к красному, от красного к зеленому, от зеленого к желтому и т.д. Иногда этот режим называют – Танец цветов. При помощи пульта можно настраивать скорость цветов, их мерцание и многое другое. Наличие подобных функций зависит от варианта исполнения самого ПДУ. Естественно, чем дороже пульт, тем больше этих функций.

Функция регулировки силы излучения света очень удобна в работе. Она позволяет создать необходимый уровень свечения в помещении и тем самым выполняет роль диммера. В пульте есть несколько основных режимов:

• яркий свет – яркость 100%;
• ночник – нежно – голубой цвет;
• медитация – зеленый цвет;

Сенсорные пульты очень простые в исполнении. Они оснащены сенсорным кольцом, прикасаясь к которому меняется цвет свечения. Удерживая кнопку 3 секунды, включается режим плавного переключения цветом с небольшими паузами. Функций у сенсорного ПДУ много, а вот кнопка всего одна. Для ознакомления со всеми, рекомендуем внимательно почитать паспорт на сенсорный ПДУ.

Что нам потребуется для подключения RGB ленты

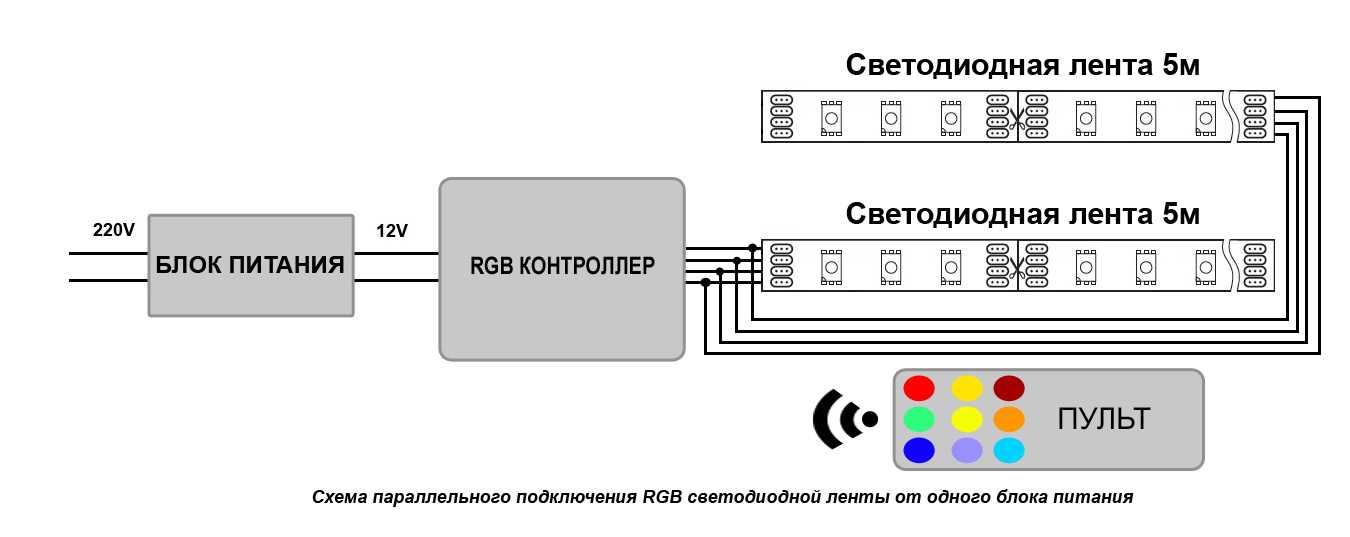

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена

При покупке учитывайте влагостойкость и защищенность от внешних воздействий

Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.

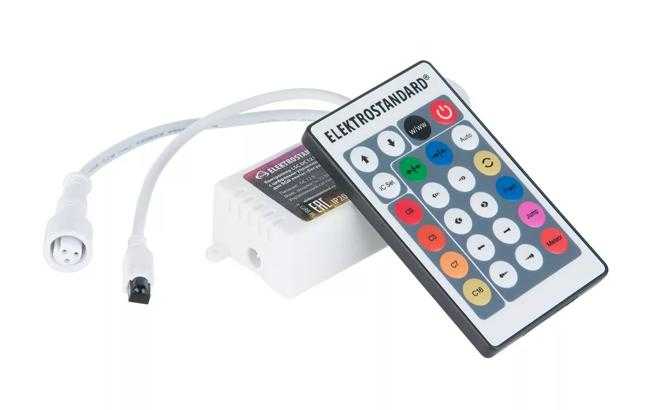

Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

1. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения. Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать

Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

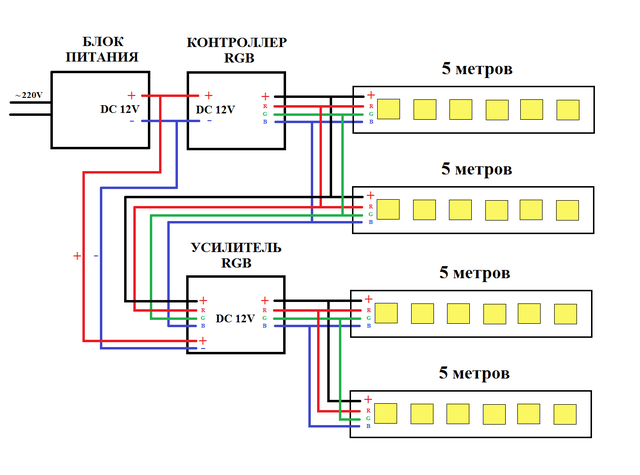

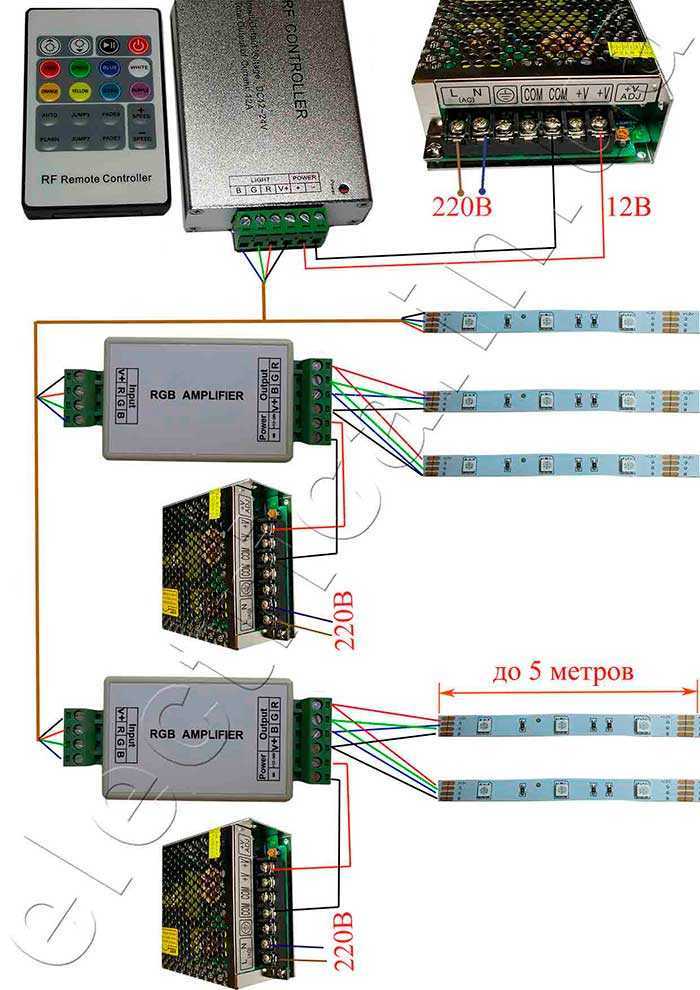

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
2. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Шаг 2: Подключение и установка светодиодной ленты

1. Проверьте комплектацию

Перед началом подключения и установки светодиодной ленты, убедитесь, что у вас есть все необходимые компоненты:

• Светодиодная лента
• Пульт управления
• Блок питания
• Кабель для подключения
• Профиль для установки ленты (опционально)

2. Подключите блок питания

Подключите блок питания к электрической розетке. Убедитесь, что напряжение блока питания соответствует требованиям светодиодной ленты. Обычно светодиодная лента работает от 12 Вольт.

3. Подготовьте ленту для подключения

Откройте упаковку светодиодной ленты и удалите защитную пленку с обратной стороны ленты. Если на ленте есть маркировка, убедитесь, что она совпадает с маркировкой на блоке питания.

4. Подключите светодиодную ленту к блоку питания

Подключите один конец светодиодной ленты к выходу блока питания. Убедитесь, что положительные и отрицательные контакты ленты соединены с соответствующими контактами на блоке питания. Обычно желтый провод соединяется с +12В, а черный провод соединяется с GND.

5. Установите светодиодную ленту

Расположите светодиодную ленту там, где вы хотите установить ее. Лента может быть приклеена на различные поверхности с помощью двухстороннего скотча. Если хотите придать ленте более эстетичный вид и защитить ее, можете установить профиль для ленты.

6. Подключите пульт управления

Подключите пульт управления к блоку питания. Обычно пульт подключается с помощью разъема типа «джек». Убедитесь, что контакты джека правильно соединены с соответствующими контактами на блоке питания.

Примечание: Некоторые пульты могут быть беспроводными и требовать настройки. Для настройки пульта следуйте инструкции, прилагаемой к пульту.

7. Завершение установки

После подключения и установки светодиодной ленты, убедитесь, что все соединения надежно закреплены и сделайте завершающую проверку. Включите блок питания в розетку и проверьте работу светодиодной ленты с помощью пульта управления. Если светодиодная лента не работает, проверьте соединения и попробуйте снова.

Это был шаг 2 по установке светодиодной ленты с пультом управления. Теперь переходите к шагу 3 для настройки пульта управления.

Выбор подходящей светодиодной ленты

1. Цветовая схема: светодиодные ленты RGB позволяют изменять цвет освещения

При выборе ленты обратите внимание на то, сколько цветов в ней доступно. Если вам необходимы все цвета радуги, выберите ленту с полным спектром RGB

2. Длина и размер: определите, сколько длины ленты вам понадобится. Учтите, что длину можно настроить, срезав ленту по определенному месту

Также обратите внимание на размер светодиодов – они могут быть разной величины и формы

3. Яркость: проверьте параметры яркости светодиодной ленты. Если вам нужно яркое освещение, выбирайте ленты с высокой яркостью. Однако помните, что слишком яркое освещение может быть неприятным для глаз.

4. Управление: уточните, каким способом можно управлять светодиодной лентой. Некоторые модели поддерживают управление с помощью пульта RGB, но также может быть возможность использовать другие устройства или мобильное приложение.

5

Качество и надежность: обратите внимание на качество светодиодной ленты и ее производителя. Чтобы избежать проблем с выходом из строя ленты или их небезопасного использования, выбирайте качественные модели от известных производителей

Следуя этим рекомендациям, вы сможете выбрать подходящую светодиодную ленту для настройки освещения с пульта RGB. Перед покупкой ленты обязательно изучите характеристики и отзывы покупателей, чтобы быть уверенным в своем выборе.

Покупка подходящей светодиодной ленты и пульта

Для того чтобы синхронизировать светодиодную ленту с пультом, нужно приобрести подходящие компоненты

Важно выбрать ленту и пульт, которые будут совместимы и имеют необходимые функции

1. Светодиодная лента:

При покупке светодиодной ленты обратите внимание на следующие характеристики:

• Тип светодиодов: выберите тот тип светодиодов, который соответствует вашим требованиям (например, RGB для цветных эффектов или белый для освещения).
• Длина: определите необходимую длину ленты в метрах, учитывая место, где вы планируете установить ее.
• Яркость: проверьте, какая уровень яркости предлагается для выбранной ленты.
• Количество светодиодов на метр: чем больше светодиодов на метр, тем более яркой будет лента.
• Защита: убедитесь, что лента имеет достаточную защиту от влаги или пыли, если вы планируете использовать ее во влажных или экстремальных условиях.
• Питание: проверьте, каким образом светодиодная лента питается (через адаптер, батареи и т. д.) и убедитесь, что выбранная опция вам подходит.

2. Пульт:

Для управления светодиодной лентой требуется пульт, который должен быть совместим с выбранной лентой

При выборе пульта обратите внимание на следующие моменты:

• Тип управления: выберите пульт, который предлагает нужные функции управления (например, выбор цвета, настройка яркости, режимы работы).
• Беспроводное соединение: убедитесь, что пульт имеет поддержку беспроводной связи, чтобы можно было контролировать ленту с расстояния.
• Дальность действия: проверьте, на каком расстоянии пульт может работать с лентой.
• Питание: узнайте, как пульт питается (через батарейки, аккумулятор, сеть) и убедитесь, что вам удобен выбранный вариант.

Важно подобрать компоненты, которые будут совместимы и соответствовать вашим потребностям. Тщательно изучите характеристики и отзывы о продуктах перед покупкой, чтобы быть уверенным в правильном выборе

Полезные советы и выводы

• В случае неработающего пульта для светодиодной ленты, всегда стоит проверить батарейку и направление пульта на приемник.
• При возникновении проблем с работой пульта, можно попробовать заменить батарейку и выполнить проверку настройки пульта.
• Если светодиодная лента не реагирует на команды пульта, следует проверить соединения между элементами системы, состояние блока питания, диммера и контроллера.
• Для более удобного управления светодиодной лентой можно использовать смартфон с соответствующим приложением, подключив контроллер к сети Wi-Fi.
• Необходимо быть внимательным при подключении и настройке системы управления светодиодной лентой, чтобы избежать возникновения проблем и неполадок.

В итоге, управление светодиодной лентой возможно как с использованием пульта дистанционного управления, так и без него. При возникновении проблем с работой пульта следует провести проверки, а также можно рассмотреть вариант управления светодиодной лентой с помощью смартфона. Правильное подключение и настройка системы управления поможет предотвратить возникновение неполадок и обеспечит комфортное использование светодиодной ленты.

Как прописать пульт к детской машинке

Для начала прописки пульта к детской машинке необходимо выключить саму машинку. Затем нужно нажать и удерживать одновременно две клавиши на пульте — «Верх» и «Вниз». Это нужно делать до момента, пока центральный индикатор на пульте начнет мигать. Параллельно с этим необходимо продолжать держать нажатыми кнопки на пульте. После этого нужно отпустить кнопки на пульте и включить машинку. После включения машинки можно дать любую команду с пульта, например, движение вперед, назад, влево или вправо

Важно следить за правильной последовательностью действий и не отпускать кнопки на пульте до тех пор, пока не будет выполнена прописка

Как найти пульт от телевизора Ксиоми

Если вы не можете найти пульт от телевизора Ксиоми и у вас нет возможности использовать его, есть несколько путей решения этой проблемы. Во-первых, вы можете попробовать использовать кнопку питания на самом телевизоре. Нажмите эту кнопку, и на экране телевизора откроется меню. На нем вы увидите различные опции, включая одну с названием «Найти пульт ДУ». Выберите эту опцию и следуйте инструкциям на экране. Телевизор попытается найти пульт в вашем помещении с помощью сигнала инфракрасного излучателя на передней части телевизора. Если пульт находится поблизости, он будет издавать звуковой сигнал или загораться светодиодными индикаторами. Если эта опция не сработает, вы можете обратиться к официальному сервисному центру или попробовать воспользоваться универсальным пультом от другого устройства, который поддерживает ваш телевизор Ксиоми.

Как настроить универсальный пульт для телевизора Haier

Для настройки универсального пульта для телевизора Haier нужно выполнить несколько простых действий. Сначала нужно зажать и удерживать кнопки SET и TV на пульте в течение 5-6 секунд, пока не загорится индикатор POWER. Если телевизор при этом выключится, нужно нажать кнопку ОК на пульте, а затем включить его при помощи универсального пульта. После этого необходимо протестировать работу всех функций — переключение каналов, регулировка громкости и т.д. Если всё работает правильно, настройка универсального пульта для телевизора Haier завершена успешно. Эта простая процедура позволит управлять телевизором с помощью удобного и универсального пульта, в котором можно настроить все необходимые настройки для работы с телевизором.

Можно ли к Яндекс станции подключить пульт

Да, к Яндекс Станции можно подключить пульт управления. Это предоставляет дополнительные возможности для удобного управления устройством. Пульт позволяет не только включать и выключать Яндекс Станцию, но и управлять ее функциями, регулировать громкость, выбирать музыкальные композиции или подбирать нужное радио. Это особенно удобно, когда Яндекс Станция используется в качестве смарт-ассистента в домашней системе умного дома. Пульт управления дает возможность настраивать и контролировать различные устройства, подключенные к Яндекс Станции, например, освещение, термостат или устройства безопасности. Таким образом, подключение пульта управления к Яндекс Станции расширяет функциональность и удобство использования этого умного устройства.

Полезные советы и выводы

• Перед началом настройки пульта для светодиодной ленты, необходимо определить причины его неработоспособности.
• При невозможности настройки пульта следует проверить все соединения между элементами системы.
• Очистка контактов от загрязнений и замена неисправных элементов помогут решить многие проблемы с настройкой пульта.
• Управление светодиодной лентой с помощью смартфона становится все более популярным, поэтому не стоит забывать о возможности использования контроллера с интерфейсом Wi-Fi для управления лентой.

Можно ли переключать светодиодную ленту без пульта

Для управления светодиодной лентой существуют различные способы, и одним из них является использование контроллера без пульта дистанционного управления. Такой контроллер может быть запрограммирован на один или несколько режимов работы ленты, которые можно переключать с помощью кнопочной или сенсорной панели. Отличительными особенностями таких контроллеров являются их легкость в подключении и экономное потребление электроэнергии. При этом стоит учитывать, что выбор такого контроллера может ограничить возможность управления лентой на расстоянии, что может быть неудобным для некоторых пользователей. Таким образом, можно переключать светодиодную ленту без пульта дистанционного управления, однако следует учитывать все возможные ограничения и преимущества различных вариантов управления.

Как подключить светодиодную лампу к пульту

Если контроллер отсутствует, то можно решить проблему следующим образом. В верхней части люстры расположен элемент управления, который состоит из двух проводов, подключенных к небольшой плате. Один провод идет к блоку питания, а другой — к лампочке. Необходимо перерезать провод, соединяющий блок питания и лампу. Затем необходимо подключить новый провод к светодиодам. Для управления светильником можно использовать пульт от звуковой системы или телевизора. Необходимо установить в меню устройства значок со светильником и затем подключить пульт к сети. Настройка произведена. Казалось бы, всё просто, однако правильной работой светильника можно наслаждаться лишь в случае правильного подключения и настройки устройства.

Как проверить работает ли адресная светодиодная лента

Для проверки работоспособности адресной светодиодной ленты необходимо переключить мультиметр на режим «Проверка диодов». При этом нужно соблюдать полярность и коснуться щупами контактных ножек диода. Если диод работает должным образом, то он должен засветиться слабо, не слишком ярко. Если свечения нет, можно проверить показания на табло мультиметра, где должна отобразиться величина падения напряжения. В случае, если светодиод не зажигается, стоит проверить ленту на наличие повреждений и нарушений цепи подачи электричества. Если все в порядке и диод по-прежнему не работает, возможно, на него не подано никакого напряжения или он был вышедший из строя. Это может произойти из-за неисправности блока питания или внутренних компонентов ленты.

Можно ли управлять светодиодной лентой с телефона

Для управления светодиодной лентой с телефона нужно подключить контроллер к Wi-Fi. Для этого можно использовать многофункциональный контроллер, который поддерживает светодиодные RGB и MIX ленты, а также модули (ШИМ) и интерфейс TUYA (Wi-Fi). Этот контроллер может быть управляем приложением SMART LIFE, а также с помощью ЯНДЕКС АЛИСЫ. Для управления светодиодной лентой с телефона нужно установить приложение SMART LIFE на свой смартфон. Далее, подключить контроллер к Wi-Fi и настроить соответствующие настройки в приложении. Теперь, используя приложение SMART LIFE, можно управлять режимами и яркостью светодиодной ленты с телефона. Таким образом, управление светодиодной лентой с телефона возможно, если используется соответствующий контроллер и приложение управления.

Выводы

Настройка пульта для RGB контроллера является важным этапом при установке и использовании светодиодных лент. Правильное подключение элементов и успешная привязка пульта позволят осуществлять управление лентой с комфортом и без проблем. В случае возникновения проблем с управлением, рекомендуется провести проверку соединений, состояния оборудования и функциональности пульта. При необходимости, обратитесь к профессионалам, которые помогут решить возникшие проблемы.

Как правильно выставить свет кольцевой лампы

Для создания правильного освещения при использовании кольцевой лампы необходимо соблюдать несколько правил

Во-первых, важно не ставить лампу слишком близко к объекту съемки, так как это может привести к получению слишком яркого и пересвеченного изображения. Рекомендуется поддерживать расстояние примерно в 50 см от лампы до фотографируемого объекта при домашней съемке

Во-вторых, для избежания сильных отблесков на лице, следует настроить низкую или среднюю яркость лампы. Если требуется снять человека в полный рост, то лампу следует расположить на расстоянии 1,5-2 метра от объекта съемки. Соблюдение этих простых правил поможет достичь оптимального освещения и получить качественные фотографии.

Как выбрать яркость светодиодной ленты

Для рабочей зоны лучше выбирать светодиодную ленту с высокой яркостью. Такая лента будет обеспечивать достаточное освещение для выполнения различных задач

Также важно учитывать размер самого светодиода. Чем больше размер, тем больше будет яркость

Однако, при выборе ленты с большой плотностью светодиодов на метр, она может оказаться слишком яркой и создавать излишнее напряжение в глазах. Поэтому, необходимо найти баланс между размером светодиода и его плотностью. Кроме того, следует учитывать также цветовую температуру светодиодной ленты. Для рабочей зоны лучше выбирать ленту с более холодными оттенками, чтобы сохранить хорошую видимость и продуктивность. В целом, выбор яркости светодиодной ленты зависит от индивидуальных предпочтений и требований каждого конкретного случая использования.

Почему при выключенном свете горит светодиодная лента

Также, возможно, это связано с тем, что светодиоды имеют специальный «драйвер», который обеспечивает постоянный ток и напряжение для их работы. Даже при выключенном свете, драйвер все еще подает небольшой ток на светодиоды, что позволяет им светиться.

Еще одна возможность — это нарушение изоляции в электрической системе. При выключенном свете, светодиодная лента может получать электрическую энергию из других источников, например, от других проводов или электронных устройств, что в результате приводит к свечению.

Таким образом, существует несколько возможных причин, по которым светодиодная лента может светиться при выключенном свете. Однако, если такое явление наблюдается, рекомендуется обратиться к специалистам, чтобы избежать возможных проблем и повреждений электрической системы.

Как получить белый светодиод

Второй способ — использование светодиодов с фосфорным покрытием. Эти светодиоды излучают свет, который затем попадает на слой фосфора, который переизлучает его в белый цвет.

Третий способ — применение светодиодов с двумя различными полупроводниковыми чипами. Один чип излучает синий свет, а другой — желтый. Смешивание этих двух цветов позволяет получить белый свет.

Четвертый способ — использование светодиодов с ультрафиолетовым излучением. Ультрафиолетовый свет, попадая на слой фосфора, вызывает его переход в спектральный диапазон видимого света, включая белый цвет.

Все эти методы позволяют получить белый светодиод, который широко применяется в различных областях, таких как освещение, декоративные элементы и электроника. Благодаря своей энергоэффективности и долговечности, светодиоды становятся все более популярными и заменяют традиционные источники света.
