Общая информация о модели

«Чайка 142 М» — многооперационная швейная машина бытового предназначения.  Выполняет 12 видов строчек. Включает электромотор, ниткообрезатель, регулятор натяжения нитки. Хорошо подходит для пошива изделий изо льна, хлопка, шелка, шерсти.

Основные строчки — прямая и зигзагообразная. Может работать двойной иглой для создания декоративных швов, вышивания и штопки. Максимальная частота вращения главного вала составляет 1000 оборотов в минуту. Длина выполняемого стежка — до 4 мм, ширина строчки зигзаг — до 5-ти.

Функции натяжителя и цель настройки

Предназначение регулятора натяжения — пропустить через себя верхнюю нить с такой силой, чтобы получилась ровная и красивая строчка. Неправильная настройка данного механизма приводит к стягиванию материла, петлянию и обрыву нитки. Слишком большое натяжение рвет стежки и делает шов сморщенным, слишком слабое — приводит к формированию слабой и рыхлой строчки.

Устройство натяжителя современной модели

Современные швейные устройства отличаются от машин типа «Подольск», «Чайка 142 М», 143, 134 и др. Натяжение нитей у них настраивается автоматически. Конструкция регулятора более надежная и не рассчитана на ремонт в домашних условиях.

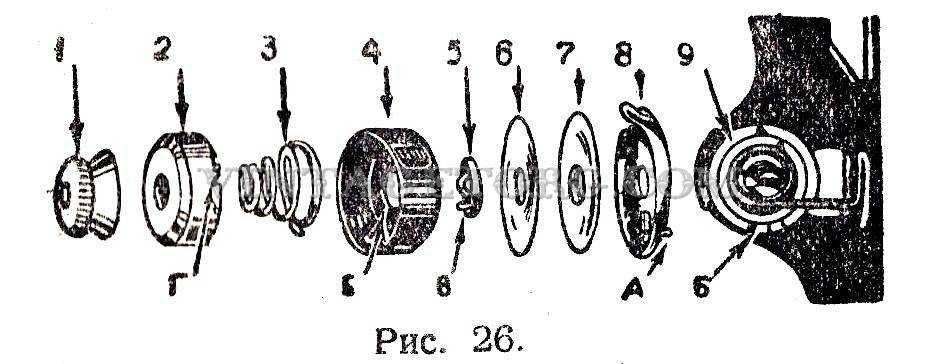

Регулятор натяжения состоит из:

• конусной пружины;
• двух тарелочек или дисков;
• шайбы с перемычкой;
• стержня-толкателя;
• компенсационной пружины;
• резьбовой оси.

Подготовка машины к правильной настройке

У «Чайки 142 М» и «Чайки 132 М» механизм натяжения верхней нити одинаковый. Но прежде чем приступить к настройкам, необходимо выполнить пробную строчку на лоскуте и осмотреть полученный результат.

Перед работой необходимо проверить исправность механизмов машины (фото: yuola-besplatnye-obyavleniya.ru)

Если шов получился с дефектами, нужно выполнить следующее:

1. Проверить заправку нити (проходит ли она через все нитенаправители, хорошо ли сматывается с катушки, не цепляется ли и не застревает).
2. Убедиться, что шпулька правильно вставлена в челнок.
3. Осмотреть диски регулятора натяжения и челночный механизм (не застряли ли там остатки нитки или другой мусор).
4. Проверить соответствие нитей и иглы типу обрабатываемой ткани.
5. Убедиться в исправности механизмов.
6. Осмотреть машину на наличие повреждений.

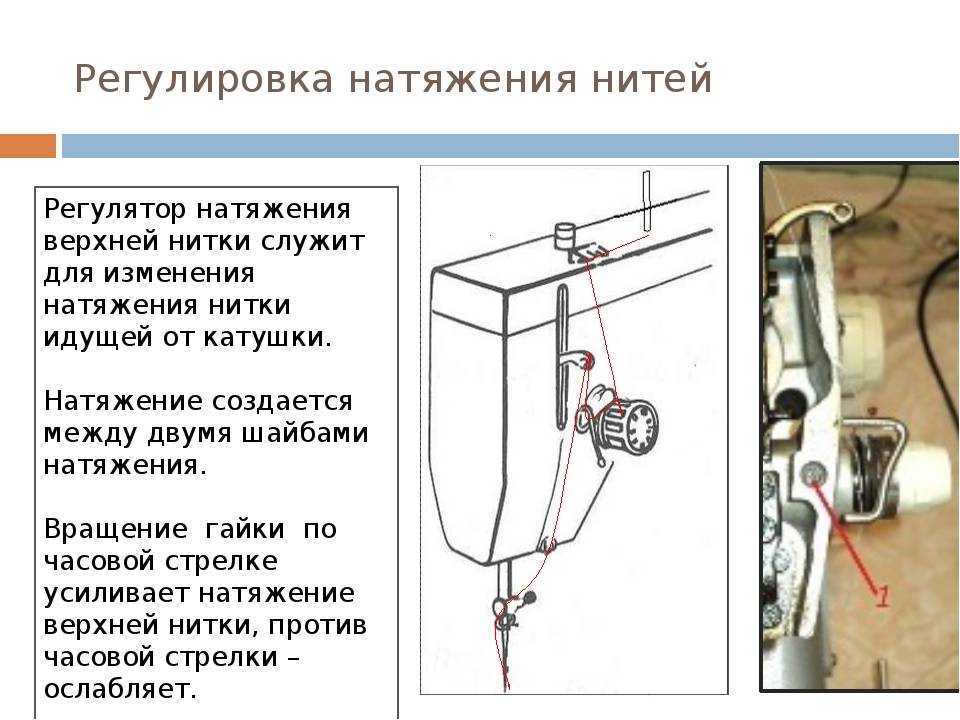

Настройка регулятора натяжения верхней нити

При правильном натяжении места переплетения верхней и нижней нити должны быть посередине сшитых тканей. Если сплетение находится на внешней поверхности ткани, натяжение слишком сильное, если с нижней стороны полотна — слишком слабое.

Для машины «Чайка 142 М» настройка регулятора верхней нити происходит следующим образом:

1. Чтобы ослабить натяжение, винт или колесо регулятора поворачивают по направлению уменьшения числовых делений.
2. Чтобы усилить натяжение винт прокручивают в сторону увеличения цифровых отметок.
3. Повернуть на целую цифру или половину отметки и сделать пробную строчку.
4. Продолжать действия пока шов не получится идеальным.

Проверка правильности установки

Необходимо взять лоскут ткани, проложить пробные строчки и осмотреть. Они должны быть ровными с обеих сторон материала. Если стежки стягивают ткань, а переплетения строчек видны на внешней стороне — натяжение слишком сильное. Если шов получился рыхлым, а сплетения стежков выступают на изнаночной части полотна — натяжение слабое.

Чтобы проверить натяжку нитки, выполняют пробную строчку на небольшом кусочке ткани (фото: okidoki.ee)

Чтобы проверить натяжение нижней нитки челнок нужно подвесить за кончик нити, которая идет из шпульки. Если он, после выполненных манипуляций, опустился на несколько сантиметров — значит удалось получить нужное натяжение. Нить натянута слишком сильно, если при подвешенном челноке шпулька не начинает раскручиваться. Если она делает это без усилий — натяжение слабое.

Последствия от неправильных действий

Ошибки в настройках натяжителя приводят к тому, что строчка получается неровной, материал стягивается, стежки начинают торчать из ткани. Помимо этого, нить может оборваться или образовать петляния.  В результате пошить изделие с красивыми швами, которое не пострадает после носки и воздействия стиральных порошков, не получится.

Натяжение нитей определяет качество строчки. Чтобы правильно настроить регулятор натяжения, необходимо изучить инструкцию. Подробнее о данном механизме у швейной машины «Чайка 142 М» рассказано в видео ниже.

Основные узлы и механизмы

Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.

Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К)

Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).

Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.

Подготовка к замене буферной пружины на толкателе челнока.

Для того, чтоб вытащить вал, толкателя челнока, не обязательно, вытаскивать весь блок. На фото 55, цифрами показаны детали и последовательность разборки, блока челнока.

1. Достаточно, ослабить винты, на дистанционной втулке.
2. И на конусной, прямозубой шестерне.
3. Всё, вынимаем вал с толкателем челнока, — вверх.

На фото 55, блок челнока, вынут из машины. Через отверстие с цифрой 3, можно выкрутить винты крепления, Буферной пластинчатой пружины.

Фото 55.

Буферные пружины, калёные. Но выходной конец, у них слегка отпущен, менее калёный, он должен прилегать к толкателю, без зазора. Поэтому первым, вворачивается винт, ближний к пятке челнока. Челноки бывают двух видов:

1. Левоходный.
2. Правоходный.

На фото 56, верхняя буферная пружина толкателя челнока от машины 2 М, класса. Нижняя — буферная пружина толкателя челнока, от машины с зигзагом.

Фото 56.

Левая Буферная пластинчатая пружина, у неё выступ в правую сторону. (На фото 56, она верхняя). Пружина от прямострочных машин. Класса 2 М. с челноком левого вращения.

Правая, она длиннее, а выступ у неё, в левую сторону.  (На фото 56, она нижняя). Она от машин с зигзагом. И машин, с правым вращением, челнока.

Вот её, мы и установим, на наш, толкатель челнока. Сначала, наживим на оба винтика, а затем закрутим. Заусёнки, образовавшиеся на шлицах головок, сточим.

Сборка блока челнока, в обратной последовательности.

1. Вал толкателя, вниз до упора.
2. Снизу, — Дистанционную втулку, зажимаем винтами, без головки.
3. В середине, шестерню, выставляем с зазором в 0,1 мм, с секторной шестерней.

Вал толкателя, не должен иметь, осевого люфта!

На фото 57, в блок челнока вставлен, вал с толкателем челнока, на котором, заменена Буферная, пластинчатая пружина.

Фото 57.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки. Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо. Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Какую купить швейную машинку Современные швейные машинки можно разделить на 2 типа: электронные и электромеханические (Чайка и другие). Конструктивных отличий между этими типами швейных машин много, но основное, понятное всем — на электронных моделях домашние швейные машины выполняют операций неограниченное количество, из-за наличия электронного блока управления.

Устройство и настройка швейной машины Начните ремонт швейной машинки Чайка с изучения ее устройства.

Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Выставка челнока, в челночном блоке.

Устанавливаем положение  челнока, по циклам,  зигзага.

1. Ручку зигзага, устанавливаем в положение, прямая строчка.
2. Опускаем иглу, в нижнюю точку ноль, вращая маховик.
3. Игла, в нижней точке 0. Носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм. Фото 65. (Ослабив винтики, на шестерне челнока). Зазор между пяткой челнока и опорой челнока, — на буферной пружине, составляет 0,3 — 2 мм. Фото 66.
4. Зазор, между носиком челнока и верхом буферной пружины 0.3 — 1 мм. Фото 67.
5. Если толкатель челнока, с установленной на нём, буферной пружиной касается иглы, надо слегка ударить молоточком, по кончику, входного конца, толкателя челнока. Фото 67.
6. Вот в таком положении. Мы, соединяем вал челнока, с Секторной шестерней. (Инструмент — Молоточек и наставка из цветного метала: медь алюминий.) Фото 68.
7. Лёгкими ударами молоточка, по правому краю  вала, с Секторной шестерней, соединяем шестерни. Фото 68.
8. Зазор, в зацеплении шестерён, не должен быть, менее 0,1 мм. (Тяжёлый ход) и не более 0,3 мм. (Иначе будет стук, во время работы машины.)
9. Устанавливаем втулку, в упор к Секторной шестерне, что — бы, зазор между шестернями, не увеличивался, (во время эксплуатации машины). Помним о зазоре 0,1 и 0,3 мм. И зажимаем винт — на первой опорной втулке. Фото 69.
10. Кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! Фото 70.
11. Болт, ключом на 10 зажимаем. Втулку, через медную наставку, пододвигаем, (лёгкими ударами молоточка), к кронштейну, С зазором 0,01 мм. Винтик, втулки, зажать! Фото 70.

— —

На фото 65, носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм

Фото 65.

На фото 66, зазор между пяткой челнока и опорой челнока, — на буферной пружине, составляет 0,3 — 2 мм.

Фото 66.

На фото 67, зазор, между носиком челнока и верхом буферной пружины 0.3 — 1 мм.

Фото 67.

На фото 68, зазор перед соединением шестерён.

Фото 68.

 На фото 69, показана пятка на секторной шестерне, и зажимной винт левой втулки.

Фото 69.

 На фото 70, кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! С зазором 0,01 мм. Ослабленный винт втулки, зажать.

 Фото 70.

Выставляем игловодитель, относительно носика челнока.

У нас, вставлена правильная игла. Игла — самая главная деталь в швейной машине

1. Медленно, вращаем маховик, на себя. Игла опустилась, в нижнюю точку ноль.
2. Носик челнока не дошёл 1 мм, до верхнего угла, корпуса блока челнока. Фото 71.
3. Ручка зигзага, на ноле.
4. Игла, поднявшись, из нижней точки ноль, на 1,5 мм, должна пересечься, с носиком челнока.
5. Это пересечение, должно произойти, строго по середине, короткой лыски иглы.
6. Вот в таком положении, мы выставляем иглу относительно носика челнока.
7. Ослабить винт на хомуте игловодителя. Фото 74.
8. И опустить игловодитель, с иглой. На пересечение, середины лыски иглы, с кончиком носиком челнока.

На фото 73, носик челнока не дошёл 1 — 1,3 мм, до верхнего угла, корпуса блока челнока.

Фото 71.

Теперь настройка на зигзаг.

1. Выставляем ручку зигзага на 5 мм.
2. Вращаем маховое колесо на себя, игла, из нижнего ноля, поднялась на 1,5 мм. И пересеклась, с носиком челнока.
3. На игле, короткая лыска. Так вот, носик челнока, должен пройти, над поверхностью лыски, с зазором в 0,1 мм. Фото 72. На левом уколе, кончик носика, должен пройти, над отверстием иглы, но в верхней части, лыски.
4. А на правом, уколе, в нижней части, короткой лыски. Также с зазором в 0,1 мм, относительно поверхности, лыски иглы. Фото 73.
5. На фото 73 видно, что над верхним краем, отверстия иглы, проходит нижняя грань, носика челнока. На расстоянии примерно, 0,1- 0,2 мм.

На фото 72, носик челнока на левом уколе.

Фото 72.

На фото 73, носик челнока на правом уколе.

Фото 73.

Если этого не происходит, то надо подрегулировать по высоте игловодителем! Фото 74.

Ослабить винт на 1-2 оборота, вращая игловодитель вокруг оси в право — лево, опустить или приподнять, его, но так, чтоб выполнялось условие, пунктов 3 — 4. Фото 74.

Фото 74.

Комплектация

В комплекте поставки современной швейной машины Chayka 142М есть мягкий чехол, защищающий ее от пыли во время хранения, мягкая фетровая прокладка. Дополнительно в наличии приспособление для вспарывания ткани, стержень для фиксации катушки в вертикальном положении, а также малый и большой ее держатели.

Для настройки и регулировки в комплекте есть отвертка-ключ, масленка со смазочным материалом. Производитель добавил к машинке аксессуары: набор из 3 игл, 4 шпульки из пластика, штопальную платину, специальную направляющую для занятий квилингом, рамку для создания петель в полуавтоматическом режиме. Среди доступных лапок: универсальная, предназначенная для вшивания молний, для пришивания пуговиц.

К модели «Чайка-142М» советского образца также прилагался комплект аксессуаров, состоящий из:

• коробки для принадлежностей;
• масленки для смазки механизмов;
• 2 отверток разных размеров для наладки техники;
• 5 одинарных и 3 двухстержневых игл;
• штопальной пластины;
• 4 шпулек;
• кисточки для чистки;
• запасной лампы;
• вспарывателя и нитевдевателя;
• 6 лапок в дополнение к универсальной;
• аксессуара для создания потайного шва.

Помимо этого, в комплекте шел чемодан-чехол или стол-шкаф в зависимости от модификации машины. В целом можно сказать, что производитель и сегодня не экономит на удобстве пользователей.

Управление швейной машиной Чайка, Подольск

Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название.

Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок.

Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» — нормально. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» — шелковые, тонкие ткани. Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху. Для выполнения строчки зигзаг установите ширину зигзага «0 — 5» и выберите на переключателе видов строчек — зигзаг. Не забудьте при этом уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком разрежен.

Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки.

Верхняя нитка в стежке швейных машин Чайка, Подольск часто образует петли снизу, причиной тому становится не только слишком слабое натяжение верхней нитки. Иногда, требуется регулировать положение челночного хода, что выполнить может только мастер-наладчик швейных машин. Более подробно о некоторых причинах см. Почему строчка петляет.

Настройка и регулировка

Для того чтобы приобретенное вами устройство выполняло свои функции в полной мере, важно позаботиться о его надлежащей настройке и регулировке. Для того чтобы настроить машину для работы, следует выполнить определенную последовательность действий.

• В первую очередь следует установить нитепритягиватель в крайнее верхнее положение. Данную процедуру можно осуществить посредством маховика.
• Затем поднимите лапку.
• Теперь нужно вставить иглу в иглодержатель. Убедитесь в том, что она закреплена до упора.

• На этом этапе регулировки необходимо вытащить катушечный стержень и укрепить катушку с нитью.
• Далее следует заправить нитку. Причем заправка должна происходить в строго определенной последовательности. Так, сперва это нужно сделать с бобины или катушки через нитенаправитель. После этого между шайбами регулятора нужно проверить натяжение нитки. Далее заправляем нить в нитенаправитель на головке машины и в нитенаправитель на иглодержателе. Далее вдеваем нить в ушко иглы.

• Следующий этап – открытие задвижной пластинки.
• Вынимаем шпульный колпачок и извлекаем саму шпульку.
• Ослабляем фрикционный винт и наматываем несколько винтов на шпульку. Далее устанавливаем ее на шпиндель моталки и прижимаем. Наматываем шпульку и вставляем ее в колпачок.
• Теперь заправляем нитку в прорезь и под пружину натяжения.
• Вставляем шпульный колпачок на ось челнока и заворачиваем фрикционный винт.

• Теперь можно опустить иглу и поднять ее в верхнее положение. Это действие производится посредством маховика. По итогу вы должны захватить челночную нитку.
• Извлекаем челночную нить и обе нитки заправляем под лапку.
• В зависимости от материала, с которым вы будете работать, выбираем соответствующий режим.

Таким образом, после окончания настройки и регулировки ваша машинка готова к полноценной работе.

Инструкция по смазке швейных машин Чайка

Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.

В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье Смазка швейных машин.

Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.

Неполадки, неисправности, ремонт швейных машин
В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск
Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.

Шпулька для швейной машины
Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине

Внимательно изучайте вашу инструкцию к швейной машине

В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Швейная ручная машинка — устройство и ремонт привода
У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.

Устройство и настройка швейной машины
Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

Инструкция по эксплуатации

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

• протягивается через направляющую сверху;
• проводится справа налево между дисковым механизмом регулятора натяжения;
• выводится в ушко в рычаге;
• опускается вниз через пружину;
• заходит в нитенаправитель, размещенный в игловодителе;
• продевается в игольное ушко вручную или нитевдевателем.

В машинах нового образца часть нитенаправительного механизма скрыта в корпусе за специальной панелью. Последовательность действий при заправке изображена на пояснительных рисунках тут же, их не нужно искать в руководстве.

Управление швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открывании стремиться возвратиться в исходное положение. Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку, для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение. Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13.

Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может быть в любом положении. Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифры с указателем на панели. Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм.

Регулирование высоты подъема рейки производят регулятором 1 (рис. 14). Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку Н (нормально), для тонких — на отметку Ш (шелк), для вышивания и штопки — на отметку В (вышивка). Буквы должны быть видны сверху.

Для перехода на зигзагообразную, декоративную и целевую строчки необходимо ручку 23 (рис. 1) легким нажатием и поворотом выставить на требуемый вид строчки. Поворотом ручки 17 совместить цифру 5 с указателем 12. Рисунок для отделки изделий будет более четким при меньшем шаге строчки. Смещением строчки пользуются при выполнении специальных операций, например, при выметывании петли, установке «молний» и т. п. Для смещения строчки служит ручка 16. Поворотом ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево от среднего положения. Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток.

Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней нитки, должно происходить в середине сшиваемых материалов. Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки. При шитье через толстые и твердые места необходимо шить медленно, и маховое колесо поворачивать рукой. При шитье тонких материалов, например шелка и т. д., рекомендуется легкое подтягивание материала за лапкой, чтобы избежать стягивания шва.

Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2-3 стежка. После этого можно отпустить нитки и продолжать шить. После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитобрезателя, находящегося на стержне нажимной лапки (рис. 12, позиция 1), оставив конец литки длиной 8 — 10см.
