Причины возникновения неисправности тахометра

Чаще всего признаком поломки измерителя является “неадекватное” поведение стрелки. Если замерла или дергается, нужно искать источник проблемы. В этом случае стоит отремонтировать или заменить устройство.

Если не работает тахометр, “ведущие” функции машины не страдают. Но опытные автовладельцы предупреждают, что некорректные показания прибора не позволяют вовремя идентифицировать проблему с двигателем. Если игнорировать это, есть риск столкнуться с необходимостью ремонта или вообще монтажа нового силового агрегата.

Если не работает тахометр, причины могут быть в установке силиконовых прототипов заводской проводки зажигания (стрелка при этом дергается). Так происходит из-за изменения импульса электротока. Чтобы диагностировать неисправность, снизьте резисторное значение на плате коробки передач. Еще проверьте датчик оборотов — возможно, он передает ошибочные данные. Ну и, конечно, всегда есть вероятность отказа самого устройства.

Как правильно настроить тахометр МТЗ 82

Настройка тахометра МТЗ 82 является важной процедурой, которая позволяет определить точные обороты двигателя и контролировать работу трактора. Для успешной настройки тахометра следуйте следующим шагам

Подготовка. Расположите трактор на ровной, горизонтальной поверхности и включите двигатель. Убедитесь, что установлены все необходимые инструменты и материалы.

Снятие крышки. Сначала необходимо снять крышку тахометра, обычно расположенную на передней панели трактора. Для этого используйте подходящий инструмент и аккуратно снимите крышку.

Настройка показаний. Внутри тахометра находится регулировочный винт или механизм, который позволяет изменять показания тахометра. С помощью отвертки аккуратно поворачивайте этот элемент, пока не достигнете желаемых показаний.

Проверка настройки. После настройки показаний необходимо проверить, что тахометр работает корректно

Запустите двигатель трактора и обратите внимание на показания тахометра. Они должны быть стабильными и соответствовать номинальным оборотам двигателя.

Закрепление

После успешной настройки и проверки показаний, закрепите крышку тахометра на месте. Убедитесь, что она надежно фиксируется и не создает дополнительных помех в работе трактора.

Правильная настройка тахометра МТЗ 82 позволит вам более точно контролировать обороты двигателя трактора и обеспечит его более эффективную и надежную работу. Следуйте указанным выше шагам и не забывайте проверять работу тахометра после настройки. Это поможет избежать возможных проблем и повреждений двигателя трактора.

Панель для МТЗ с большой кабиной

Начиная с 1980 года трактора Беларус МТЗ 80(82) стали укомплектовывать большой обзорной кабиной. В данной сборке начали устанавливать другую панель индифицируемую каталожным артикулом 80-3805010-Д1 с автономными контрольно-измерительными приборами (с щитком приборов 80-385021-01) , которую впоследствии устанавливали на марки тракторов МТЗ 100(102), .

Панель приборов МТЗ 80(82) с автономными приборами 80-3805010-Д1

Щиток изготовлен из композитного пластика, устанавливается сверху на общий корпус приборов управления и представляет собой единую наклонную плоскость с отверстием под рулевое колесо. Под передней фронтальной крышкой щитка в отдельном отсеке смонтированы три блока с плавкими предохранителями.

Сигнальные лампы панели

Верхняя часть щитка приборов оборудована блоками сигнализирующих ламп (БКЛ 3803-03 и БКЛ 3803-01), которые указывают на состояние работы систем трактора или отдельных узлов.

Сигнализирующие лампы панели управления МТЗ 82

1 и 14 кнопки для проверки работы контрольных ламп. В исправном состоянии при нажатии кнопок все лампы должны гореть.
Лампа 2 сигнализирует загрязнённость воздушного фильтра. При недопустимой засорённости горит оранжевым цветом.
3- резервная лампа.
4 Лампа, контролирующая запуск дизеля (При повороте тумблера управления стартером в первое положение для пуска двигателя, при этом лампа загорается оранжевым цветом, что означает об исправной системе пуска.) Мигающая лампа с частотой 1,5 Гц -это означает, что рычаг КПП не занимает положение «Нейтраль» или обнаружена неисправность в цепи выключателя блокировки пуска дизеля. При частоте мигания лампы 3 Гц говорит о неисправности цепи обмотки генератора.
5- сигнализация контроля работы электрофакельного подогревателя. С включённой системой подогрева лампа будет гореть оранжевым цветом. По истечении 30 минут лампа начнёт мигать, сигнализируя о готовности двигателя к пуску.
6 красная лампа аварийного давления в системе ГОРУ, загорается при недопустимом падении давления.
7-резервная.
8 – синий индикатор работы дальнего света фар.
9 –контрольная лампа работы блокировки дифференциала.
10 –резервная.
11 зелёный указатель работы сигнала поворотов трактора.
12 зелёный указатель работы сигнала поворотов прицепа.
13 красный индикатор стояночного тормоза

Автономные приборы панели

Датчики размещены с левой стороны плоскости щитка:

указатель температуры охлаждающей жидкости ЭИ 8008-03 с сигнальной лампой аварийного повышения температуры
указатель уровня топлива в баке ЭИ 8007-2
указатель напряжения в электросети трактора ЭИ 8006-2
указатель давления масла в дизеле ЭИ 8009-9 с сигнальной лампой аварийного давления в системе смазки
указатель давления воздуха в пневмосистеме ЭИ 8009-11

Тахоспидометр

Устройство АР70.3813 размещёно с правой стороны щитка с расположенным ниже пультом настройки АР70.3709-01. В дисплей датчика состоит из ряда указателей:

Тахоспидометр трактора МТЗ

цифровой указатель скорости 6 движения машины от 0 до 50 км/ч на одном дисплее 7 с счётчиком моточасов
стрелочный указатель 8 со шкалой 1 часты вращения коленвала дизеля от 0 до 3500 об/мин.
светодиодная шкала 4 с указанием частоты вращения двухскоростного независимого ВОМ 2,3 трактора
цифровой счётчик 5 общего времени работы дизеля от 0 до 9999 моточасов

тахоспидометр трактора МТЗ 80

Ряд тумблеров

Переключатели размещены в нижней левой части панели:

включатель сигнализации аварийной остановки 245.3710,
переключатель света с двумя положениями(I- включена подсветка панели, II- дополнительно включены дорожные фары машины) П147М-04.29,
переключатель стеклоомывателя П150М-14.10,
включатель предпускового электрофакельного подогревателя П150М-19.44.

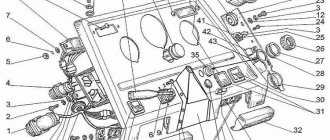

Устройство панели управления

В правом нижнем углу щитка размещён включатель 1202.3704-03 щитка приборов и стартера с гнездом под ключ. Кроме этого, в комплект входит выносной рычажный переключатель световых сигналов поворотов, дальнего-ближнего света и звукового сигнала с кронштейном для монтажа на рулевой колонке. Остальные переключатели вынесены на отдельную верхнюю панель у передней части потолка кабины.

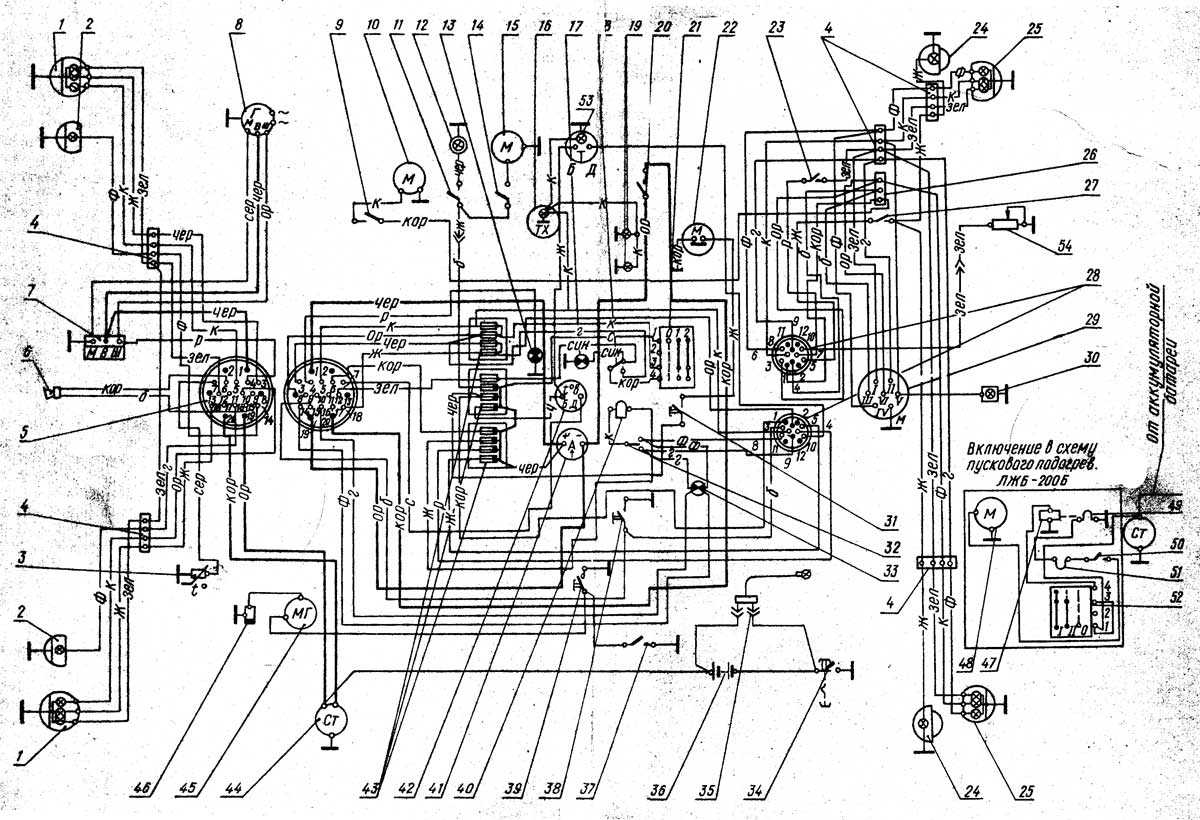

Проводка на МТЗ-82 с чистого листа! (С мира по нитке!)

Уважаемые механизаторы! Начал лепить с нуля проводку, сначала подкапотную, далее в кабину совсем мой мозг закипает. Как- бы всё просто, но не как не разберусь и схемы моего чуда не нашёл! Вот несколько фото, как чего делаю. Был просто кошмар,когда то коротнуло, жгут замкнул всё к чертям отрезали! По заводскому увы не смогу восстановить. АКБ Ставить не планирую, у меня он с пускачём, в родном обрезке подкапотного жгута было около 18 проводов. Куда они все шли не знаю! Сейчас в моём собранном жгуте 13 впаянных в родной разъём проводов под капот уходят 1-резерв. Вот с генератором так и не разобрался! Покупая мне сказали что он с Т-40 шкив был двухручьевой, Заменил на свой подогнал соосность Подскажите куда мне соединить в щитке эти два провода, розовый и голубой на генераторе? Большой + как бы к амперметру. Нет не каких обозначений! Ещё, как то правильно надо развести питание с генератора, так же всё с нуля

Для начала найди схему Белоруса или начерти свою. тогда точно будешь знать сколько каких проводов и куда тянуть. А вообще, схема Белоруса убогая! В возьми за основу схему любой иномарки,и на ее основе начерти свою. Все цепи должны быть разделены и защищены соответствующими предохранителями. Реле используй импортные. Лучше за основу взять блок предохранителей с иномарки и на его основе собрать схему- будет надежно! Тем более что основные реле в нем уже есть. да и сами предохранители не чета нашим..провода используй разноцветные хорошего качества- с той же иномарки или наши. для военной техники. Соединения пропаивай. Жгуты засунь в гофры. Будет работать вечно. Генератор лучше тоже с иномарки. Наши корчи. особенно регулятор.

Не так всё просто! Проводку я пропаиваю, жгут под капот собрал провода цветные,жгут дополнительно уложил в шланг (роль гофры) отлично выполняет.

Пытаюсь оставаться в человеческом обличии; несмотря на времена правления животных!

Хорошо! Значит ты на верном пути! В моем Беларусе тоже замкнула проводка когда он еще работал в совхозе. Местные умельцы обрезали все провода,но место замыкания не нашли. Замыкал на массу провод возле левого рычага распределителя. вернее его протерло рычагом! А сверху там щиток. не видно.

BERKUT280 Вот те схемы, делал по ним. Но все равно без самопала необошлось. От москвича конечно покатит, у меня Трактор+прицеп на аварийке гуд мигает.

АКБ Ставить не планирую, у меня он с пускачём, в родном обрезке подкапотного жгута было около 18 проводов. Куда они все шли не знаю! Сейчас в моём собранном жгуте 13 впаянных в родной разъём проводов под капот уходят 1-резерв. Вот с генератором так и не разобрался! Покупая мне сказали что он с Т-40 шкив был двухручьевой, Заменил на свой подогнал соосность Подскажите куда мне соединить в щитке эти два провода, розовый и голубой на генераторе?

если без акб то эти два провода тебе и не нужны вовсе.розовый выход переменного тока на вывод электронного тахометра-у вас его нет и не будет?-тогда можете его исключить из проводки.синий провод шёл на реле стартера-при работе генератора там вырабатывается + и реле стартера отключается-своего рода автоматическое отключение стартера и невозможность включения на работающем двигателе.по количеству проводов-2 на сигнал,2 бл.свет,2д.свет,1температура,2-эфу,2 индикатор засорённости фильтра,3-генератор,1лампочка на давление масла,1 + от стартера в кабину на амперметр,1 питание на управление втягивающим.что то ещё было на реле блокировки страртера-но можно и без него.собрать можно что угодно самостоятельно.раздели всё по системам-свет,повороты,контроль над двигателем-лампочки сигнализаторы,управление из кабины светом обязательно через электромагнитные релюшки-убережёте контакты центрального переключателя.на рулевую колонку сразу делайте переключатель поворотов и света-по типу газ-зил-камаз-газель.

Как работает тахоспидометр МТЗ?

Водителям автотехники необходимо правильно оценивать показатели тахоспидометра МТЗ 1221.

Современное устройство предназначено для отображения:

Общего времени функционирования мотора;
Скорости, с которой движется транспортное средство;
Информации об оборотах заднего ВОМ МТЗ;
Корректности работы скоростных датчиков МТЗ;

Данных о росте напряжения в пределах бортовой сети. Трактора марки БЕЛАРУС оборудуют устройствами модификаций АР, тахоспидометрами МТЗ 82 или надежными индикаторами КД 8083.

Показания устройства

Первоначально проверьте подключение тахоспидометра МТЗ 82.1. При наличии модели АР на стоящей автотехнике с выключателем приборов в положении «I» дисплей отобразит количество часов наработки.

Когда вы запускаете мотор, стрелка указывает на частоту вращения коленвала на круговой шкале. На дисплей выводится информация о частоте вращения заднего вала. На данной шкале 3 увидите данные по заднему ВОМ в соотношении 1000 мин-1, на шкале 4 — по переднему валу в режиме 540 мин-1. Когда машина движется, на дисплее отобразится показатель расчетной скорости, вместо данных о часах работы.

Информация о скорости поступает с датчика, которым оснащена шестерня конечной передачи колес. Она вращается с меньшей частотой, поэтому расчетная скорость будет больше реальной. Однако учтите, что механизм не учитывает буксование трактора.

Как избежать поломки?

Обратите внимание на появление цифр «02…07», а затем «0» в правой части дисплея. Такие показатели говорят об отсутствии сигнала, который должен поступать с правого скоростного датчика

Если подобные данные отображаются на левой части дисплея, отсутствует сигнал с левого датчика.

Показания скорости восстановятся только после того, как вы устраните неисправность, может потребоваться повторное подключение тахоспидометра МТЗ 82.1. Когда напряжение питания бортовой сети превышает 18В, загорается соответствующий индикатор.

Как только напряжение снизится до 16В, он погаснет. Тахоспидометр ТХ-135 не будет работать одновременно со свечением сигнализатора. Не допускайте повышения напряжения более 18В, поскольку это может привести к поломке ламп подсветки прибора. Если световое оборудование вышло из строя, потребуется его замена.

При наличии неисправностей, которые невозможно устранить, лучше купить новый спидометр МТЗ.

Неисправный датчик оборотов двигателя

Один из наиболее распространенных причин неправильной работы тахометра на тракторе МТЗ 1221 — неисправность датчика оборотов двигателя. Этот датчик отвечает за измерение скорости вращения коленчатого вала двигателя и передачу соответствующего сигнала на тахометр. Если датчик выходит из строя, то тахометр перестает отображать правильные показания оборотов двигателя.

Чтобы решить проблему с неисправным датчиком оборотов двигателя, следует выполнить следующие шаги:

Проверить соединение датчика. Перед началом проверки необходимо убедиться, что трактор МТЗ 1221 находится в нейтральном положении, двигатель выключен и ключ зажигания вынут. Затем следует осмотреть и проверить соединение электрического разъема датчика оборотов двигателя. Если разъем имеет видимые повреждения, необходимо заменить его.
Проверить проводку. Следует проверить проводку, соединяющую датчик оборотов двигателя с тахометром и системой управления двигателем. Проводы должны быть надежно закреплены и не иметь видимых повреждений. Если провода повреждены или разъединены, их следует заменить или соединить снова, соответственно.
Проверить сам датчик. После проверки соединения и проводки следует проверить сам датчик оборотов двигателя. На тракторе МТЗ 1221 этот датчик обычно расположен на верхней части блока цилиндров двигателя. Следует осмотреть его на предмет повреждений или признаков износа. Если датчик имеет видимые повреждения, необходимо его заменить.
Проверить электрический сигнал датчика. Для этого требуется использовать осциллограф или мультиметр, чтобы проверить, посылаются ли правильные электрические сигналы от датчика оборотов двигателя. Если сигналы неправильные или отсутствуют, датчик также нужно заменить.
Диагностировать электронную систему управления двигателем. Если все предыдущие шаги не помогли решить проблему с тахометром, возможно, причина кроется в электронной системе управления двигателем. В этом случае лучше обратиться к профессиональному сервисному центру для диагностики и ремонта.

Отремонтировав или заменив датчик оборотов двигателя, возможно, устранится проблема с неправильной работой тахометра на тракторе МТЗ 1221.

Новое на сайте

Поводок 1 рисунок 2. Джойстик и рычаг установлены на правом пульте управления в кабине трактора взамен рукояток управле- ния выводами распределителя ГНС.

У меня год отработало без проблем,только на всякий случай через полгода поменял местами акумуляторы. Областей применения второго аккумулятора великое множество: Обеспечение работы дополнительных электроприборов, необходимых для комфортного времяпрепровождения на природе например таких как холодильник, световые приборы, музыкальное оборудование. Выходная сила в 8 Ампер наблюдается при 24 В. Также устройство не работает при коротком замыкании или превышении выходного напряжения. Мы рассмотрим самые популярные приборы — это ПН 14 и ПН Также ставится масса,которая отключает 2 акумулятора. Затяните болт 2. Service of MTZ 1221 (Russian)

При возникновении дефектов ГНС, приведших к утечкам масла из гидронавес- ной системы, выключайте насос ГНС при транспортировке трактора к месту ремонта.

Современные приборы ПН 15 А обычно устанавливаются в схемах электрооборудования для максимально быстрой зарядки аккумуляторов. В этом случает задний ВОМ включается клавишным переключателем 6 рисунок 2. Хватает ли напряжения для зарядки второго АКБ? Аккумуляторные батареи должны быть примерно одинаковой мощности, если же батареи будут разной мощности, то это может привести к выходу из строя элементов питания. В предыдущей статье мы рассказали вам об основных функциях преобразователей напряжения МТЗ. Для того, чтобы не пострадала электропроводка транспортного средства, стоит использовать более мощный генератор, или же установить еще один. Ниже мы опубликуем фото схемы подключения ПН 14 Охранные системы видеонаблюдения, противоугонные системы, всевозможные радиосигнализации, а также устройства, предназначенные для активной защиты транспортного средства, также должны оснащаться своим отдельным элементом питания. Следует использовать коммутатор для второго аккумулятора. Поможем не только выбрать оптимальный вариант ПН трактора, но и организуем максимально быструю доставку в любой город России. Я в магазе видел подобную показалось что еще есть выход под фишку.

Запчасти ЯМЗ, МАЗ

Необходимо использовать короткие шнуры для соединения аккумуляторных батарей, тогда процесс работы этих аккумуляторов будет наиболее эффективным. Для того, чтобы не пострадала электропроводка транспортного средства, стоит использовать более мощный генератор, или же установить еще один. Областей применения второго аккумулятора великое множество: Обеспечение работы дополнительных электроприборов, необходимых для комфортного времяпрепровождения на природе например таких как холодильник, световые приборы, музыкальное оборудование. Автомобиль, имеющий в своем оснащении электролебедку в любом случаи должен оснащаться периферийным аккумулятором. Позиционное регулирование осуществляйте следующим образом: — установите рукоятку 2 силового регулирования в крайнее переднее положе- ние по ходу трактора; — рукояткой 1 позиционного регулирования установите необходимую высоту орудия над почвой. Решать вам.

Затяните болт 2. Такой вопрос- а разве нет еще каких то клемм под предохранителями? Здесь имеется напряжение в 12 Вольт. Схема включения насоса ГНС представлена на рисунке 2. запуск 24 вольта

Стартер в электросхеме трактора

Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:

Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.

Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.
