Как настроить зажигание приора 16 клапанов 126 мотор

Меняем ремень ГРМ и ролики на Ладе Приора с двигателем 1,6 литра 16 клапанов

К нам приехал наш сосед для прохождения планового ТО на своем свеженьком ВАЗ 2170, в простонародье Lada Приора, замена ремня ГРМ, помпы, масла и еще по мелочи.

В разных источниках указана разная периодичность замены ремня ГРМ от 80 тысяч км пробега до 105 тыс, но мы меняем на 60 тыс или раз в четыре года. Проверяем натяжение ремня и его состояние каждые 20 тыс км пробега или раз в год и это не наша прихоть, ведь все мы знаем о качестве наших запчастей

При проверки обращаем особое внимание на отсутствие на ремне трещин и надрывов, а так же масла или антифриза. И помните что экономия на ремне ГРМ может обернуться во много раз большими затратами на ремонт двигателя

И еще, не все знают, но на шестнадцати клапанном двигателе Приоры ставятся облегченные шатуны и при обрыве зубчатого ремня привода газораспределительного механизма гнутся не только все 16 клапанов, но и в большинстве случаев шатуны. И если их не заменить то у машины откроется приличный масленый аппетит. Поэтому лучше перестраховаться.

Вместе с ремнем ГРМ меняем и помпу, поскольку на моем опыте большая часть случаев обрыва зубчатого ремня приходится на заклинившую помпу.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
2. Если поменялся цвет выхлопного газа.
3. Плохо заводится мотор.
4. Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

Ход действий:

1. Откройте и поднимите крышку капота.
2. Увидите переднюю панель, закрывающую механизм и ГРМ.
3. Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
4. Перед собой увидите механизм, включая натяжной ролик.
5. Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
6. Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
7. Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
8. Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
9. Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
10. Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

Порядок работы при настройке зажигания

Настройка зажигания на Priora 16 клапанов с двигателем 126 производится в несколько этапов. Загорается либо электропроводка в правильной последовательности, чтобы обеспечить оптимальную работу двигателя и экономию топлива.

1. Подготовка автомобиля и инструментов:

• Проверьте уровень топлива и убедитесь, что он достаточен для работы двигателя на протяжении всей процедуры настройки.
• Уладьте автомобиль на надежной, ровной поверхности и активизируйте аварийную блокировку.
• Убедитесь, что двигатель полностью остыл и отсоедините зажигание.
• Убедитесь, что у вас есть все необходимые инструменты, включая моментный ключ, свечные ключи, отвертки, указатели времени и сканеры.

Проверка начального зажигания:

• Проверьте, что начальное зажигание установлено на заводские настройки, используя специальные инструменты и указатели времени.
• Убедитесь, что указатели времени совпадают с заводскими значениями, иначе выполните необходимые коррекции с помощью моментного ключа.

Проверка и настройка угла опережения зажигания:

• Подключите сканер к ECU и выполните диагностику системы зажигания, чтобы определить текущий угол опережения зажигания.
• Сравните полученное значение с рекомендованными заводом-изготовителем значениями и выполните необходимые корректировки с помощью моментного ключа.
• Повторите процесс несколько раз, чтобы достичь оптимального значения угла опережения зажигания.

Проверка и настройка длительности импульса подачи топлива:

• С помощью сканера определите текущую длительность импульса подачи топлива.
• Сравните полученное значение с рекомендованными заводом-изготовителем значениями и выполните необходимые корректировки с помощью моментного ключа.
• Повторите процесс несколько раз, чтобы достичь оптимальной длительности импульса подачи топлива.

Завершение настройки зажигания:

• Проверьте, что все провода и соединения надежно закреплены и защищены от пыли и грязи.
• Проверьте работоспособность двигателя при запуске и работе на холостом ходу.
• Занесите в лог копию настроек зажигания для последующего использования.

После завершения всех вышеуказанных шагов ваше зажигание будет настроено правильно и готово к эксплуатации

Важно помнить, что настройка зажигания — сложный процесс, и если у вас нет достаточного опыта и знаний, лучше обратиться к специалисту

Шаг 6. Проверьте сопротивление катушек зажигания

Для проверки катушек зажигания необходимо использовать омметр – инструмент, предназначенный для измерения электрического сопротивления. Сопротивление катушек зажигания должно находиться в определенном диапазоне значений в соответствии с техническими характеристиками автомобиля.

Для начала, отсоедините электрические разъемы от катушек зажигания. Тщательно очистите контакты разъемов от грязи и коррозии с помощью наждачной шкурки или специальной щетки.

Подключите омметр к катушке зажигания, вставив его зонды в соответствующие отверстия контактов разъема. Необходимо измерить сопротивление катушки зажигания, сравнив его с указанным в технической документации значением.

Если сопротивление катушки зажигания находится в пределах нормы, то она функционирует корректно. В случае, если сопротивление выходит за пределы допустимых значений, катушку зажигания необходимо заменить.

Повторите данную процедуру для каждой катушки зажигания, чтобы убедиться в исправности всех компонентов системы зажигания.

Несоблюдение данной процедуры может привести к неправильной работе системы зажигания, что может повлечь за собой проблемы с двигателем и увеличение потребления топлива.

Снятие старой системы зажигания

Замена ремня ГРМ на Лада Приора 16 клапанов

Ремень газораспределительного механизма синхронизирует взаимное вращение коленчатого вала и распредвалов. Без обеспечения этого процесса невозможна работа двигателя в принципе. Поэтому к процедуре и срокам замены ремня следует подходить ответственно.

Плановая и внеплановая замена ремня ГРМ

В процессе эксплуатации ремень ГРМ растягивается и теряет прочность. При достижении критического износа он может порваться или сместиться относительно правильного положения зубцов шестерен распредвалов. Из-за особенностей 16-клапанника Приоры, это чревато встречей клапанов с цилиндрами и последующим дорогостоящим ремонтом.

Согласно инструкции по сервисному обслуживанию замена ремня производится при пробеге 45000 км. Однако при проведении плановых ТО необходимо осматривать ремень ГРМ для диагностики преждевременного износа. Причины, по которым производится внеплановая замена:

• трещины, расслоение резины или появление волн на внешней поверхности ремня;
• повреждение зубцов, складки и трещины на внутренней поверхности;
• повреждения торцевой поверхности – разлохмачивание, расслоение;
• следы технических жидкостей на любой поверхности ремня;
• ослабление или чрезмерное натяжение ремня (длительная работа излишне натянутого ремня приводит к микро разрывам структуры).

Процедура замены ремня ГРМ на 16-ти клапанном моторе

Для правильного выполнения работ применяется следующий инструмент:

• торцевики на 10, 15, 17;
• ключи накидные и рожковые на 10, 17;
• плоская отвертка;
• спецключ для натяжения ролика ГРМ;
• плоскогубцы для демонтажа стопорных колец (вместо спецключа).

Снятие старого ремня

Снимаем пластиковый защитный щиток. Открываем смотровое отверстие картера сцепления и выставляем метку маховика. Все метки, включая шестерни распредвалов, устанавливаются в верхнее положение. Для этого крутим коленчатый вал головкой на 17. Есть и другой способ провернуть коленвал. Приподнять домкратом одно их ведущих колес и включить первую передачу. Проворачиваем колесо до правильной установки меток.

Затем помощник фиксирует маховик, заблокировав плоской отверткой его зубья. Откручиваем болт шкива генератора, снимаем его вместе с приводным ремнем. Головкой на 15 отдаем болт крепления натяжного ролика и ослабляем натяжение ремня ГРМ. Снимаем ремень с зубчатых шкивов.

Во время всей операции следим за тем, чтобы не сбились метки.

Замена натяжного и приводного роликов

Согласно сервисной инструкции, одновременно с ремнем ГРМ меняются ролики. При установке на резьбу наносится фиксирующий состав. Опорный ролик закручивается до фиксации резьбы, натяжной лишь наживляется.

Установка нового ремня

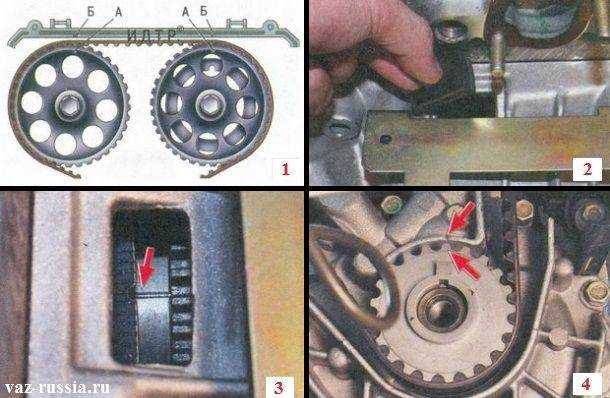

Проверяем правильность установки всех меток. Затем надеваем ремень в строгой последовательности. Сначала накидываем его на коленчатый вал снизу вверх. Удерживая натяжение обеими руками, заводим ремень на шкив водяной помпы. После чего одновременно укладываем на ролики натяжения. Растянув ремень вверх и в стороны, аккуратно надеваем на шестерни распределительных валов.

Во время установки ремня напарник контролирует положение меток. В случае смещения хотя бы одной – ремень снимается, и процедура установки повторяется.

Натяжение ремня ГРМ

Специальным ключом или щипцами для снятия стопорных колец проворачиваем натяжной ролик, усиливая натяжение ремня. Для этого в ролике предусмотрены специальные пазы. Натягиваем ремень до совпадения меток на ролике (выточка на обойме и выступ на втулке).

Окончательно затягиваем болт натяжного ролика. После чего, для проверки правильности установки меток, необходимо вручную минимум два раза провернуть коленчатый вал. Процедуру установки следует повторять до полного совмещения меток. Если метки не совпадут хотя бы на один зуб шестерни – деформация клапанов обеспечена. Поэтому при проверке следует быть особенно внимательным. Также необходимо еще раз убедиться в совмещении меток на натяжном ролике.

После совмещения всех меток проверяем натяжение ремня ГРМ. Динамометром прикладываем усилие 100 Н, замеряем прогиб микрометром. Величина прогиба должна быть в пределах 5,2-5,6 мм.

Осматриваем ремень и шестерни на предмет отсутствия грязи и крепежных элементов. Очищаем щеткой все поверхности в районе ремня перед тем, как закроем крышку. Не забываем установить заглушку в смотровое окно картера сцепления. Аккуратно устанавливаем шкив приводного ремня генератора. Натягиваем его ремень, стараясь не зацепить привод ГРМ. Закручиваем крышку, заводим двигатель.

Все работы по замене ремня ГРМ можно произвести самостоятельно. Однако если вы сомневаетесь в своей квалификации – обращайтесь в сервис.

Детальная инструкция по настройке

1. Перед началом настройки убедитесь, что двигатель полностью охладился. Затем откройте капот и обнаружьте разъем для подключения датчика вакуума.
2. Подключите датчик вакуума к разъему и запустите двигатель.
3. Установите обороты холостого хода в соответствии с регламентом производителя. Обычно это примерно 800-900 оборотов в минуту.
4. Включите свет фар и направьте их на вертикальную стену или экран.
5. При помощи отвертки регулируйте положение датчика вакуума до тех пор, пока на экране не появится четкое отражение.
6. После этого переключите свет фар на ближний свет и проверьте, что световой пучок находится не выше 50% от его общей высоты.
7. Если пучок света расположен слишком высоко или низко, используйте отвертку для регулировки вертикальной позиции фары.
8. Завершите настройку, проверьте работу двигателя на ходу и убедитесь, что он функционирует без сбоев и перебоев.

Помните, что неправильно настроенное зажигание может привести к нестабильной работе двигателя и повышенному расходу топлива. При возникновении проблем рекомендуется обратиться к специалистам или авторизованному сервисному центру для качественной настройки зажигания.

Шаги по настройке зажигания Priora 16v 126 двигатель

Настройка зажигания является важной процедурой для оптимального функционирования двигателя автомобиля Priora 16v 126. В данной статье мы рассмотрим основные шаги, которые необходимо выполнить для правильной настройки зажигания

1. Подготовка автомобиля.

Перед началом настройки зажигания необходимо убедиться, что двигатель полностью остановлен и автомобиль находится на плоской и надежной поверхности. Также следует убедиться, что зажигание и система впрыска топлива отключены.

Подключение диагностического сканера.

Для начала настройки зажигания необходимо подключить диагностический сканер к автомобилю. Сканер должен быть совместим с двигателем Priora 16v 126 и позволять доступ к параметрам зажигания.

Определение базового угла зажигания.

С помощью диагностического сканера необходимо определить базовый угол зажигания. Это значение указывает на положение распределительного вала и является отправной точкой для настройки зажигания.

Проверка фазы зажигания.

Далее следует проверить фазу зажигания. Для этого необходимо снять защитный колпак распределительного вала и проверить положение его метки относительно метки на двигателе. В случае отклонения фазы, необходимо скорректировать ее путем поворота распределительного вала.

Настройка угла опережения зажигания.

После определения базового угла зажигания и проверки фазы необходимо выполнить настройку угла опережения зажигания. Для этого используется специальный индикатор угла опережения и маркерная пластина, которые крепятся к коленчатому валу двигателя.

Проверка и исправление показаний датчиков.

Важным шагом в процессе настройки зажигания является проверка и исправление показаний датчиков, таких как датчик положения распределительного вала и датчик детонации. При необходимости, датчики следует заменить или отрегулировать.

Проверка работоспособности зажигания.

После завершения всех предыдущих шагов следует провести проверку работоспособности зажигания. Для этого рекомендуется провести тест-драйв автомобиля и внимательно наблюдать за его поведением. В случае необходимости, можно внести корректировки в настройки зажигания.

Таким образом, правильная настройка зажигания Priora 16v 126 двигатель позволит достичь оптимальной эффективности и производительности автомобиля, а также снизить расход топлива и улучшить его динамические характеристики.

Как проверить ДПКВ ВАЗ-2114 на исправность

Для проверки датчика положения коленчатого вала его необходимо снять и осмотреть на предмет механических повреждений. Если на датчике обнаружена грязь, то деталь следует хорошо почистить.

Проверить ДПКВ можно с помощью омметра. У исправного датчика сопротивление катушки составляет 550-750 Ом. Мультиметром проверяют индуктивность обмотки, но быть уверенным в исправности ДПКВ нельзя, даже если все показания будут совпадать с допустимыми параметрами. В данном случае никак не учитывается состояние магнитного сердечника, поэтому для диагностики лучше всего подойдет осциллограф.

Можно по-всякому проверять ДПКВ, но логичнее будет просто заменить его сразу на новый. Если причина не в датчике, нужно искать причину неисправности дальше. Старый ДПКВ можно убрать в запас, он пригодится. Стоит датчик коленвала на ВАЗ совсем недорого, так стоит ли мучиться с замером сопротивления и индуктивности? Цена ДПКВ колеблется в пределах 250-350 рублей, и в дороге запасной датчик может очень выручить.

Ни для кого не секрет, что при выходе датчика положения коленвала из строя автомобиль дальше поедет только на эвакуаторе или на буксире. Двигатель попросту будет невозможно завести, и датчик не ремонтопригоден, только замена. Датчик не из дешевых, поэтому прежде чем покупать новый рекомендую убедиться что причиной неисправности является именно ДПКВ, а не что либо другое, или просто косяк в проводке и фишке подключения датчика. Если же диагностика показывает что виноват именно он, топаем в ближайший магазин автозапчастей и приобретаем датчик, выглядит он следующим образом:

Для замены ДПКВ на ВАЗ-2110, 2111 и 2112 нам понадобится следующий инструмент:

Торцевой ключик на «10».

Набор щупов, что бы выставить зазор.

Ну и сам новый датчик коленвала.

Датчик расположен в непосредственной близости от шкива коленвала. Итак, снимаем колодку с датчика поддев ее отверткой или любым другим сподручным инструментом. (можно просто руками).

Затем берем приготовленный торцовый или рожковый ключик на 10 и им откручиваем болт, который крепит ДПКВ к двигателю.

Затем откладываем в сторону снятый датчик, берем новый и ставим взамен старого, ошибиться при установке невозможно, он устанавливается только в одном положении. Прикручиваем обратно болт крепления датчика, и берем наш набор щупов. Ими то мы и отрегулируем или просто проверим получился ли у нас необходимый зазор нового датчика. Правильным расстоянием от зубов шкива коленвала до датчика считается 1 мм. плюс-минус 0,41 мм.

Если все верно – одеваем фишку на место и пробуем завести двигатель. Если расстояние больше – смотрим где косяк и что попало под датчик, может просто грязь. Проблемы с тем, что расстояние меньше я еще не встречал. Обычно все становится нормально и сразу.

Справочная информация: ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) подаёт в контроллер сигнал частоты вращения и положения коленчатого вала. Этот сигнал представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала. На базе этих импульсов контроллер управляет форсунками и системой зажигания. ДПКВ установлен на крышке масляного насоса на расстоянии около 1+0,4мм от задающего диска (шкива) коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Зубцы равноудалены и расположены через 6°. Для генерирования “импульса синхронизации” два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания. Провод ДПКВ защищён от помех экраном, замкнутым на массу через контроллер. ДПКВ — самый главный из всех датчиков, при неисправности которого двигатель работать не будет. Этот датчик рекомендуется всегда возить с собой. Диагностика ДПКВ описана здесь. Датчик ПКВ — полярный прибор — при нарушении проводки следует подключать соблюдая полярность. В “обратном” включении двигатель не заведется.

Самостоятельная замена грм Приора 16 клапанов

При установке ремня необходим внимательный и точный подход. При неправильной замене ремня происходит рассогласование в действиях вала и распредвалов. После чего поршни будут контактировать с клапанами головки блока. При изгибе ножек клапанов может пропасть компрессия. После чего предстоит смена клапанов и остальных механизмов.

нужно прокрутить каленвал

Если нужно в течение работы провернуть весь механизм ГРМ, то крутить всю систему можно только с помощью коленвала. При прокрутке распредвала вы можете повредить всю систему, так как ведущим в механизме является коленвал.

не надо прокручивать распредвал

Как добиться оптимальной работы двигателя

Этап 3: Надевание ремня ГРМ

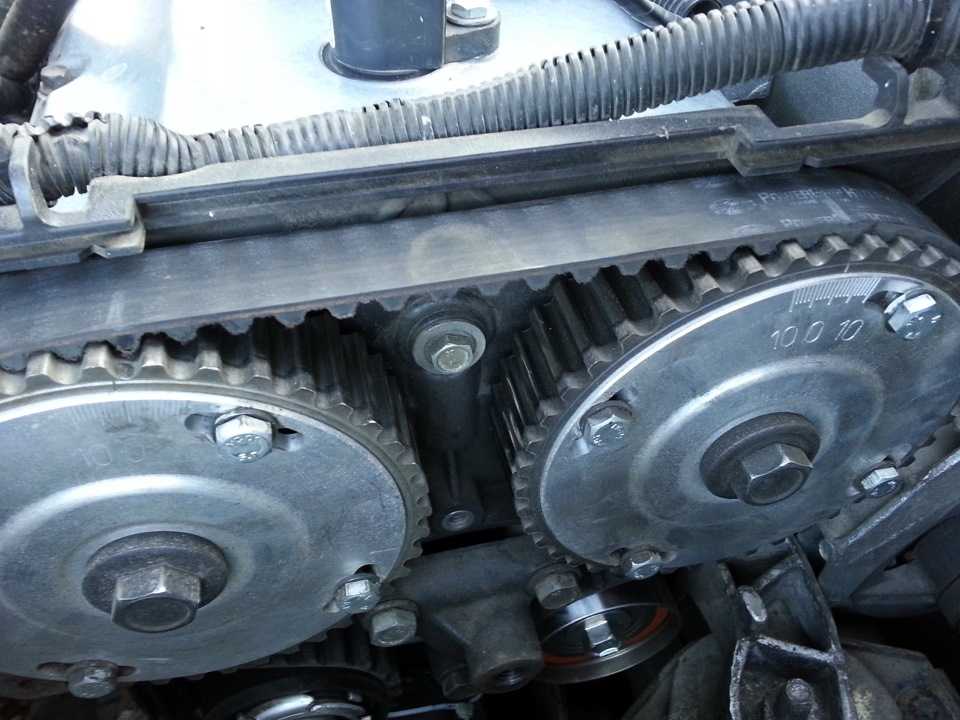

Перед установкой ремня ГРМ на Приоре, метки проверяются на предмет их совпадения. Если совпадают, то устанавливаем ремень снизу вверх.

Для того, чтобы в самый последний момент метки не сместились лучше надеть на 14 часть шкива ремень ГРМ: Приора, метки в двигателе которой сместятся хоть на немного, отправиться на станцию для ремонта с первой же подачей смеси в цилиндры. Следующим действием будет натяжение ремня ГРМ. Весь процесс натяжения выглядит так:

1. Вставляем спецключ в пазы, находящиеся в натяжном ролике.

2. Поворачивая с помощью специального ключа натяжной ролик против часовой стрелки, натягиваем ремень.

3. Крутим до того, пока выточка на внешней части ролика не совпадет с прямоугольным выступом на внутренней втулке.

4. Затягиваем болт крепления натяжного ролика. Далее прокручиваем коленчатый вал. Будет достаточно двух оборотов.

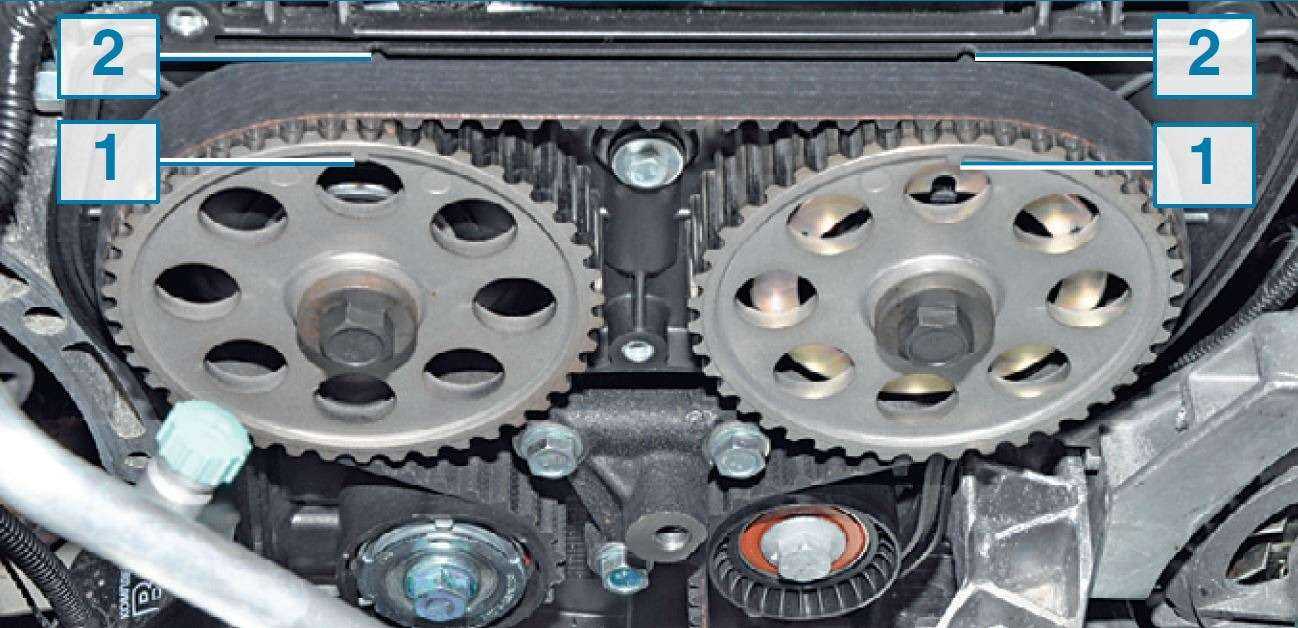

Проверяем, совмещены ли метки на валах. Если не будут совпадать метки, на Приоре ГРМ при первом же запуске выйдет из строя, что повлечет за собой деформацию клапанов

Также обращаем внимание, совпадает ли на ролике выточка с выступом

Повторяем 3 этап снова, пока они не совпадут. Постоянно проверяйте, совпадают ли метки ГРМ – Приора, 16 клапанов которой дают больший прирост мощности, требует больше усидчивости с заменой ремня, в отличие от версии с восемью клапанами.

После удачной установки нужно проверить, достаточно ли натянут ремень. Недостаточное натяжение приедет к проскальзыванию ремня. Если же ремень перетянуть, то он будет испытывать дополнительную нагрузку. Это повлечет сокращение срока службы.

Чтобы проверить степень натяжения нужно приложить на ремень определенную силу. 16-тиклапанные двигатели Приоры, в отличие от восьмиклапанных, требуют особого метода проверки. К середине ремня, находящейся между распределительными валами, прикладываем силу в 100 Н.

Допустимый прогиб составляет 5,2-5,6 миллиметров. Когда все пункты выполнены, устанавливаем крышки в обратном порядке.

Автомобиль: ВАЗ-2112. Спрашивает: Костиков Владимир Игоревич. Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?

У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Особенности самостоятельной проверки исправности ГРМ на Приоре

Если вы задумались о необходимости проведения замены резинотехнического изделия на Приоре, то изначально не помешает выполнить проверки ременной передачи. Проверка позволит выявить признаки износа и наличие мест деформации изделия. Чтобы выполнить проверку, понадобится воспользоваться ключом шестигранником на «5» или битой в виде звёздочки Т-30 (в зависимости от года выпуска Приоры).

Процедура проверки ременной передачи выполняется следующим образом:

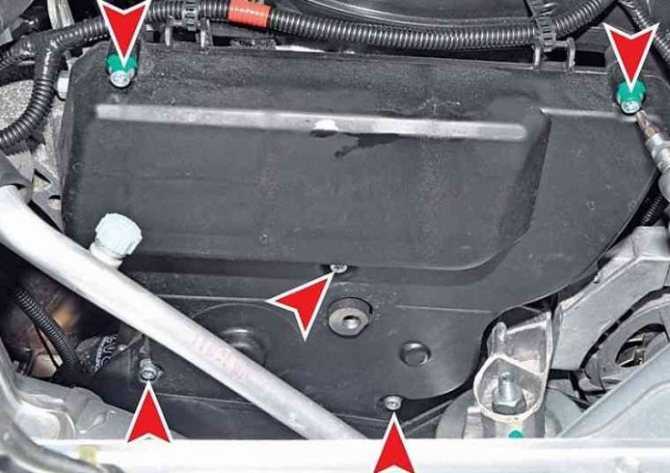

Шестигранником вывинчивается 5 крепёжных болтов, при помощи которых фиксируется передняя верхняя крышка привода ГРМ.

Демонтаж крышки ГРМ

• Установить домкрат с пассажирской стороны, подвесить колесо, а затем включить 5 передачу. Вращая колесо, внимательно осматривать целостность резинового изделия.
• Наличие трещин, порезов, отслоений и признаков появления нити, говорит о необходимости выполнения замены. Если в области помпы видны следы течи охлаждающей жидкости, то резинотехническое изделие также подлежит замене.
• Выполняется осмотр натяжного ролика. Его ресурс составляет 90-100 тысяч км пробега, поэтому рекомендуется его менять через раз при смене резинового изделия.
• Измерение прогиба ремня. Для этого необходимо надавить на изделие с усилием в 10 кг. Степень прогиба измеряется между шестернями двух распредвалов. Допустимая степень прогиба составляет 5-7 мм.
• Растяжение ремня проверяется путём осмотра совпадения меток. Одна метка 1 в виде углубления располагается на наружной обойме ролика натяжителя. Вторая метка 2 имеет вид выемки в виде зуба, располагающаяся на основании ролика натяжителя. Допустимое отклонение от несовпадения меток составляет 3-4 мм.

• Метки на ролике натяжителя
