Регулировка и устройство карбюратора бензопилы carver

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

• Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
• Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
• Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

• Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
• Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоит.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутив их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем

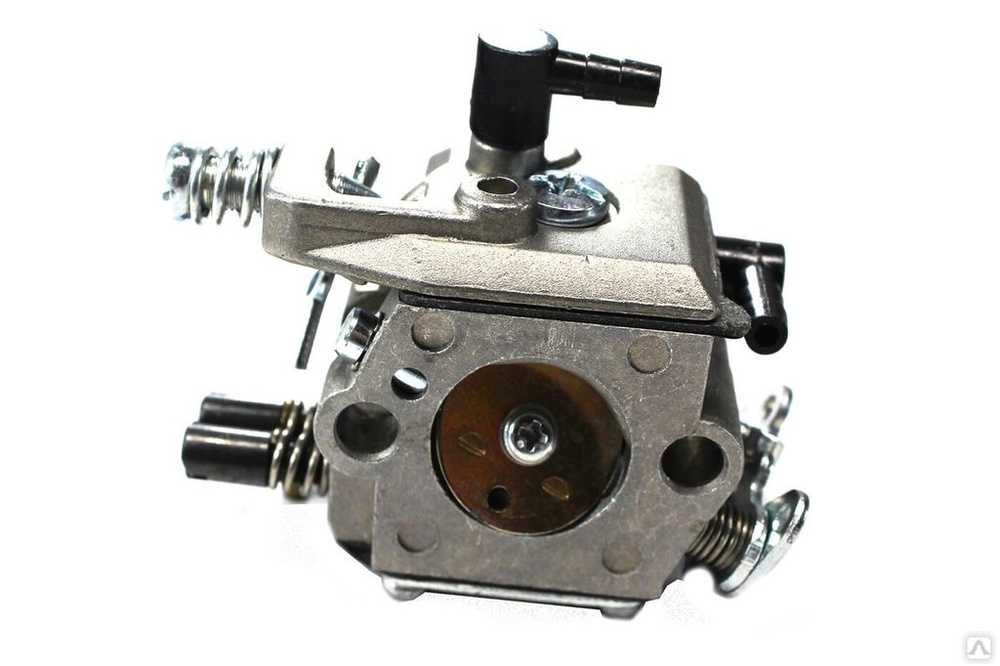

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Почему бензопила стреляет в карбюратор?

Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:

• перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
• подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.

Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.

( 1 оценка, среднее 4 из 5 )

Как обкатать пильную гарнитуру

Перед пуском ДВС агрегата рекомендуется смазать цепь маслом. Для этого нанесите специализированное цепное масло на гарнитуру, но самый лучший вариант, перед тем, как устанавливать цепь на бензопилу, ее следует положить в емкость с маслом на пару часов. За это время все звенья цепи пропитаются смазкой, что обеспечит снижение коэффициента трения, и увеличения ресурса.

Установить цепь на бензопилу, и обеспечить ее натяжение так, чтобы она свободно вращалась при воздействии рукой. Правильная натяжка цепи проверяется путем ее поднятия в верхней части шины. При этом должен быть полностью виден хвостовик одного звена. Во время обкатки бензопилы, требуется регулярно проверять натяжение цепи, и осуществлять ее подтяжку.

Регулировка карбюратора бензопилы Карвер

Настройка карбюратор бензопилы Карвер требуется в случае неспособности инструмента завестись, или при резком увеличении количества потребляемого им горючего. Алгоритм действий при регулировке выглядит следующим образом:

1. Вначале болты с маркировкой L и H нужно перевести в базовое положение. Оно указано в инструкции к инструменту;
2. Затем потребуется завести мотор пилы и дать ему время для прогрева;
3. Как только цилиндр мотора станет теплым, нужно начать поворачивать штатный болт L по ходу стрелки часов. Это нужно делать до того момента, пока ДВС не раскрутиться до максимальных оборотов. Сразу после этого болт потребуется повернуть на четверть оборота назад. Затем болтом T нужно настроить работу мотора на холостом ходу, поворачивая его в разные стороны;
4. Далее к пиле Карвер потребуется подключить тахометр, и найти максимальные обороты мотора. Для этого базовый болт H нужно поворачивать до момента, пока обороты на тахометре не совпадут с указаниями в инструкции по эксплуатации инструмента.

https://youtube.com/watch?v=VOWwCeozRTY

В конце потребуется заглушить двигатель пилы, а затем снова завести его. Если регулировка выполнена правильно, то двигатель инструмента начнет работать стабильнее, без провалов при наборе высоких оборотов.

Устранение распространённых неисправностей

Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Заводится и глохнет

Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.

Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.

Отсутствие смазки цепи

Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.

1. Разрыв масляной магистрали.
2. Засор масляного фильтра.
3. Дефект шестерней червячного привода.
4. Засор магистрали или насоса.

Как решить проблемы масляного насоса описано выше.

Заливает свечу

Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.

Устройство бензопилы карбюраторное

Большинство современных бензопил оснащены практически одинаковыми карбюраторами. Они практически неотличимы друг от друга и работают по схожему принципу. Единственная разница между камерами разных производителей. Это материал, из которого они сделаны. В дорогих бензопилах американского, шведского и немецкого производства камеры изготовлены из надежных сплавов, покрытых защитными покрытиями. Дешевые китайские и корейские бензопилы оснащены агрегатами из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

• Алюминиевый корпус с прочной конструкцией. Внутри корпуса находится впускной фитинг, главный винт, импульсный канал, болт для регулировки двигателя на холостом ходу;
• Дроссель. Он отвечает за регулирование количества воздуха, необходимого для обогащения топливной смеси;
• Диффузор. Расположен возле входа камеры;
• Распылитель. Предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
• Поплавковая камера. Имеет поплавок, который работает при недостатке топлива;
• Форсунки. Это клапаны, которые отвечают за регулирование количества топлива.

Эта цепь бензопилы карбюратора настолько проста и эффективна, насколько это возможно. В некоторых моделях садового инструмента его можно дополнить дополнительными насадками, сальниками или фильтрами.

Принцип работы карбюраторной бензопилы довольно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная в нижней части корпуса. В этом случае в поплавковой и воздушной камерах создается вакуум, вызванный движением поршня. В результате срабатывает стандартный диффузор, который начинает всасывать воздух. Количество всасываемого воздуха зависит от степени открытия заслонки. Когда поршень приводится в действие через впускной клапан, топливо начинает поступать в камеру. Его количество и расход зависят от положения форсунок.

В конце концов, топливо в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда она направляется в камеру сгорания пильного двигателя.

Шаг 3. Регулировка основных параметров карбюратора

После предварительной настройки состава топливной смеси на шаге 2, можно перейти к регулировке основных параметров карбюратора. В этом шаге следует настроить режимы холостого хода, смешивания топлива и воздуха на холостом ходу, а также максимальную тягу.

Параметр	Описание	Рекомендуемое значение
Холостой ход	Режим работы двигателя при малых оборотах	Должен быть плавным и устойчивым
Смесь топлива и воздуха на холостом ходу	Соотношение топлива и воздуха при минимальной нагрузке	Оптимальное значение зависит от модели и условий эксплуатации
Максимальная тяга	Режим работы двигателя на полной нагрузке	Должен быть достаточным для выполнения задачи, но без излишней нагрузки на двигатель

Для регулировки этих параметров следует использовать соответствующие винты и регулировочные гайки, которые находятся на карбюраторе. В процессе настройки рекомендуется часто проверять режимы работы двигателя и, по необходимости, корректировать настройки.

После завершения регулировки основных параметров карбюратора, рекомендуется произвести пробный запуск бензопилы и убедиться в правильной работе двигателя. Если возникают проблемы, можно произвести дополнительные корректировки настроек карбюратора.

Регулировка карбюратора бензопилы Makita DCS4610 своими руками

Изменение настроек карбюратора может понадобиться в следующих ситуациях:

1. Нестабильная работа двигателя. Причина – обедненная топливная смесь.
2. Превышение расхода горючего, черный цвет выхлопа. Причина – топливно-воздушная смесь, перенасыщена, и не происходит ее полное сгорание.

Также регулировка может помочь, если бензопила плохо заводится или не стабильно работает на холостом ходу.

Перед тем как приступить к самостоятельной регулировке карбюратора следует ознакомиться об его устройстве, механизме работы и необходимом наборе инструмента.

Устройство и принцип работы карбюратора Makita DCS4610

Основная задача карбюратора бензопилы Makita как и любого другого, является смешивание топливной жидкости (в данном случае смеси бензина и масла) с воздухом в определенных, необходимых для эффективного воспламенения пропорциях. Когда эти пропорции не соблюдаются, двигатель работает некорректно и не эффективно. А впоследствии такая неправильная работа может привести к его отказу.

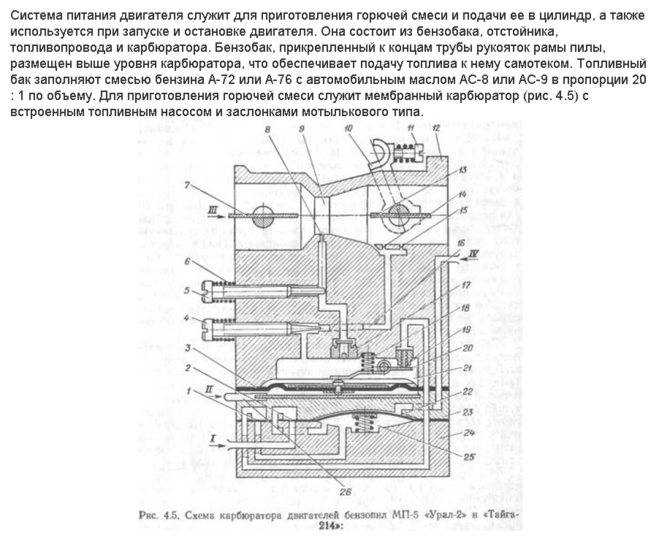

Схема и принцип работы карбюратора бензопилы Макита

В целом карбюратор представляет собой цельный литой металлический корпус.

Воздух для дальнейшего смешивания с горючей смесью поступает через воздушный фильтр и попадает в диффузор (8). Это определенная по форме камера с имеющимися сужениями, благодаря им увеличивается скорость потока воздуха. В результате получается более разряженная воздушная масса.

В диффузоре имеются воздушная и дроссельная заслонки (7,9). Воздушная заслонка регулирует объем поступающей воздушной массы. Дроссельная заслонка, в свою очередь, связанная с рычагом управления оборотами двигателя, регулирует подачу топлива в камеру сгорания цилиндров, тем самым регулируется мощность развиваемая двигателем.

В определенных точках в диффузоре имеются топливные каналы (11,12). По ним, потоком воздушных масс засасывается топливо. В топливную систему карбюратора входит:

• топливный насос;
• система жиклеров;
• система регулировки топливно-воздушной смеси.

Механизм подачи топлива работает благодаря изменению давления в картере, которое обусловлено возвратно-поступательными движениями поршня в цилиндре. Импульсная камера топливного насоса посредством импульсного канала (1) имеет связь с внутренним объемом картера мотора.

Возникающее в картере повышенное или разряженное давление приводит в действие мембрану (4) топливного насоса. Благодаря такой связи топливный насос работает синхронно с двигателем и зависит от его оборотов. Топливо поступает из бензобака под действием мембраны насоса, через входной канал карбюратора (2). Дальше проходит через впускной клапан (3) и выпускной клапан (5) насоса.

Проводится предварительная очистка через фильтрационную сеточку (6) по каналу (10) мимо игольчатого клапана (14) поступает в камеру (16), где расположена управляющая мембрана (18). Игольчатый механизм клапана (14) через рычажок (17) имеет соединение с управляющей мембраной (18). Пространство ниже мембраны через канал (19) соединено с наружной атмосферой воздуха.

В момент всасывания в диффузоре (8) идет возникновение разряженного давления и сюда устремляется воздух. Сила потока зависит от мощности (оборотов) двигателя в данный момент и от положения дроссельной заслонки (9). Также под действием разряжения воздуха, поступает топливо по жиклерам (11,12) из камеры (16). Происходит перемешивание топливной смеси и воздуха, в результате образуется топливно-воздушная смесь, которая в свою очередь попадает в цилиндр и сгорает.

На этапе всасывания и сгорания топлива, так как пространство расположенное ниже управляющей мембраны имеет соединение с наружной атмосферой через отверстие (19) мембрана (18) перемещается вверх. В этот момент она приводит в действие рычаг (17), который тянет иглу клапана (14). Клапан открывается и в камеру (16) поступает новая партия топливной смеси. При заполнении камеры до определенного уровня управляющая мембрана перемещается в начальное состояние, клапан закрывается. Таким образом, регулируется и поддерживается подача топлива.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Краткий обзор характеристик модельного ряда

Daewoo 4016

Популярная бензопила Daewoo серии DACS 4016 запускается с помощью двухтактного карбюраторного привода объемом 39,5 см3 и паспортной мощностью 2,5 л.с. Универсальная пильная гарнитура определяет возможность распиловки древесины диаметром 300 мм и более.

В конструкционных особенностях изделия массой 5,2 кг:

• продольное расположение двигателя с увеличенным межремонтным ресурсом;
• стабильность оборотов холостого хода и рабочих режимов под нагрузкой;
• способность длительное время работы без вынужденных перерывов на заправку и охлаждение;
• увеличенная площадь фильтрующего элемента воздухозаборника.

Daewoo 4500

В перечне преимуществ бензопилы DAEWOO DACS 4500:

• Увеличенная до 3,2 мощность карбюраторного силового агрегата модели 045 two stroke, с рабочим объемом 45,5 л.с.;
• широкое применение износостойких покрытий на зеркале цилиндра и нагруженных деталях шатунного кривошипа;
• повышенная надежность системы электронного зажигания типа C.D.I.;
• комплектация инструмента фирменной износостойкой пильной гарнитурой с увеличенным рабочим ресурсом длиной 400 мм.

К главным плюсам данной модели следует отнести металлический картер двигателя и зубчатый упор, эффективный фирменный виброгаситель, эргономичное расположение элементов управления.

Daewoo 4516

Для модели Daewoo DACS4516 характерны положительные в большинстве своем потребительские отзывы. В процессе ее проектирования повышена надежность и долговечность комплектующих систем, за счет компактного размещения внутреннего оборудования, увеличился объем масляного бачка.

Инструмент активируется двухтактным двигателем мощностью 3,1 л.с. позволяющим задействовать преимущества универсальной пильной шины длиной 400 мм. Инструмент удачно сочетает в себе умеренную стоимость с возможностью выполнения широкого спектра распиловочных работ.

Пила Daewoo модели 4516 в равной степени пригодна для масштабной заготовки дров, валки деревьев сечением более 300 мм, подготовки к монтажу строительной древесины.

DAEWOO DACS 5218XT

Данная разработка совмещает в себе доступную стоимость с характеристиками инструмента профессионального класса. Это подтверждается стабильность тяговых параметров во всем диапазоне рабочих режимов.

В отличие от бытовых моделей, силовой агрегат 052 Two Stroke объемом 52 см3 и мощностью 3,5 л.с. не нуждается в периодических перерывах для охлаждения цилиндра и всей конструкции в целом. Пила комплектуется производительной шиной длиной 450 мм, пригодной для полноценной работы с древесиной диаметром 400 и более мм.

В перечне конструкционных особенностей этой модели:

• металлический картер силового привода;
• износостойкое никасиловое покрытие нагруженных деталей двигателя;
• упрощенный удобный доступ к фильтру воздухозаборника и переключателю летнего и зимнего режимов работы;
• комплектация гарнитуры безвибрационными низкопрофильными пильными цепями размером 0,325 дюйма.

Daewoo 5820

Бензопила Daewoo DACS 5820XT на 100% отвечает требованиям, которые предъявляются к моделям профессионального класса.

Прежде всего, это:

• увеличенная до 4,5 л.с. мощность двигателя с рабочим объемом 58 см и ресурсом до 2000 м/ч;
• стабильность рабочих режимов под воздействием переменных нагрузок;
• комфортный уровень вибрации и рабочих шумов;
• комплектация инструмента производительной шиной длиной 500 мм;
• удлиненное за счет увеличения заправочных емкостей время автономной работы.
