Как настроить китайский вольтметр амперметр

Какие цифровые вольтметры самые надежные

Рынок электротехнического оборудования переполнен производителями, которые предоставляют большое разнообразие выбора. Однако не каждое устройство приносит положительные эмоции от использования. За большим количеством товаров, не всегда получается найти надежный и недорогой экземпляр.

К проверенным и надежным вольтметрам относятся:

• ТК 1382. Недорогой китаец, средняя цена которого редко поднимается выше 300 рублей. Оснащен настроечными резисторами. Осуществляет измерения в диапазонах 0-100 Вольт, 0-10 Ампер.
• YB27VA. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.
• BY42A. Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в 200 В.

Это самые популярные представители данного типа вольтметров, которые можно свободно приобрести для переделки на радио рынке или заказать через интернет.

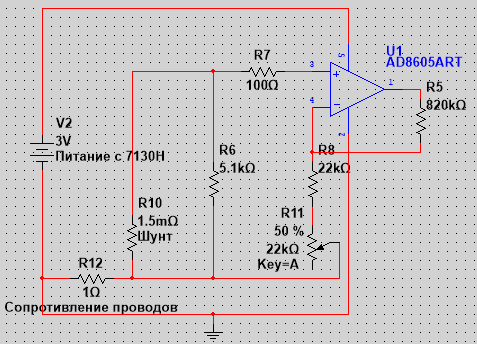

Испытание новой схемы

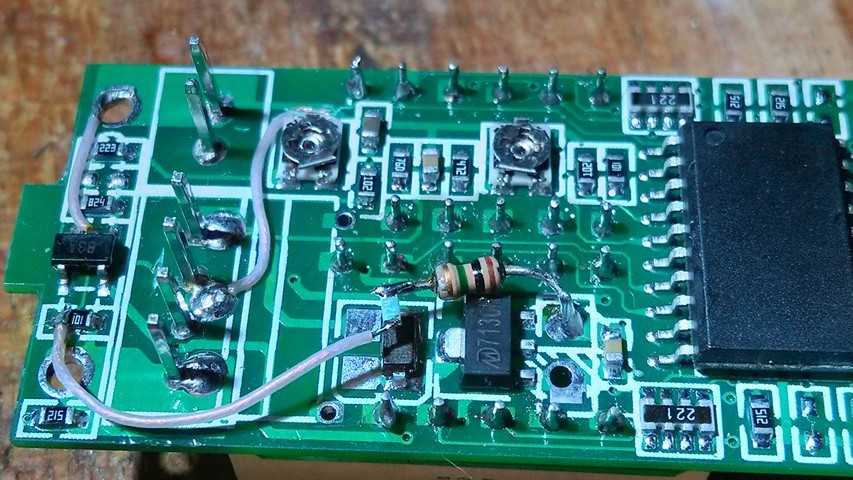

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.

А вот тут проводов побольше, хотя всё и просто:

отдельное питание вольтметра
выход блока питания

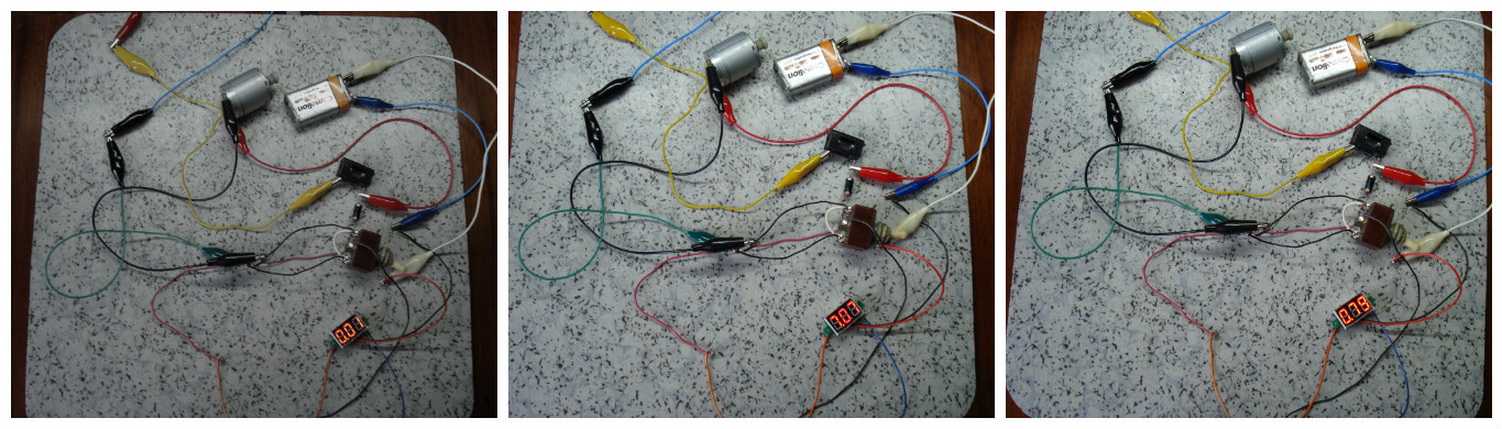

После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра. Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.

Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять. Для наглядности результат своих хлопот записал на видеоролик.

Подключение амперметров к сети

Мы очень часто сталкиваемся с измерением силы тока. Мощность электроприбора, сечение кабеля для его питания, нагрев кабелей и других компонентов – все это зависит от силы тока. Для прямого измерения этого тока был изобретен прибор, называемый амперметром. Амперметр может быть подключен только последовательно с измеряемой цепью. Почему? Объясним это ниже.

Как известно, ток – это отношение числа зарядов ∆Q, прошедших через данную поверхность за время ∆t. В системе СИ она измеряется в амперах А (1 А = 1 кл/с). Чтобы измерить количество прошедшего заряда, амперметр должен быть соединен последовательно.

Чтобы минимизировать влияние измерительного сопротивления амперметра и тем самым уменьшить потери мощности при измерении, его делают как можно меньше. Если амперметр с таким внутренним сопротивлением подключить параллельно, в цепи возникнет короткое замыкание. Пример электрической схемы:

• Постоянный ток измеряется средствами измерения постоянного тока в диапазоне от 10-3 до 102 A, электронными аналоговыми, цифровыми, магнитоэлектрическими, электромагнитными, электродинамическими – миллиамперметрами и амперметрами. Если ток превышает 100 А, используется шунт:

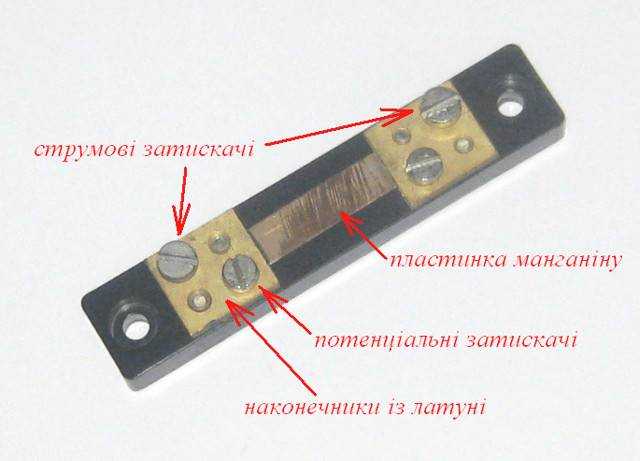

Шунты обычно изготавливаются для разных токов. Шунт – это медная пластина, имеющая определенное сопротивление. Когда через пластину течет ток, на ней по закону Ома U=I*R падает напряжение, т.е. между точками 1 и 2 появляется напряжение, которое будет действовать на катушку прибора.

1. Сопротивление шунта обычно выбирается из соотношения:
2. Где Ri – сопротивление измерительной катушки прибора, – коэффициент шунтирования, I – измеряемый и Ii – максимально допустимый ток измерительного механизма.

Если измеряется переменный ток, важно знать, какое значение измеряется (амплитуда, среднее значение, среднеквадратичное значение). Это важно, поскольку все шкалы обычно масштабируются в отн

ед.

Значения переменной выше 100 мкА обычно измеряются выпрямительными микроамперметрами, а ниже 100 мкА – цифровыми микроамперметрами. Для измерений в диапазоне от 10 мА до 100 А используются выпрямительные приборы, электродинамические приборы, электромагнитные приборы, работающие в диапазоне частот до десятков килогерц, и термоэлектрические приборы, диапазон частот которых составляет до сотен мегагерц.

• Приборы используются для измерения переменных величин 100 А и выше, но с использованием трансформаторов тока:
• Трансформатор тока – это устройство, в котором первичная обмотка подключена к источнику тока (или, как показано на рисунке ниже, первичная обмотка “одета” на шину или кабель), а вторичная обмотка подключена к измерительной обмотке какого-либо измерительного прибора (обмотка измерительного прибора или датчика должна иметь низкое сопротивление).

Для измерения различных видов тока используются различные методы и инструменты. Чтобы правильно измерить требуемое значение, не причинив вреда, необходимо правильно применять каждый метод измерения.

Постоянный ток может протекать по различным электрическим цепям. Примерами могут служить всевозможные зарядные устройства, блоки питания и зарядные устройства всех видов. Для ремонта таких приборов специалист должен понимать, как амперметр подключается в электрическую цепь.

Как настроить китайский вольтметр амперметр: полная инструкция

Настройка китайского вольтметра амперметра может показаться сложной задачей, особенно для тех, кто впервые сталкивается с этим инструментом. Однако, если следовать определенной последовательности действий, настройка станет намного проще. Ниже приведена полная инструкция по настройке китайского вольтметра амперметра.

Шаг 1: Подготовка к настройке

Перед началом настройки убедитесь, что у вас имеется все необходимое оборудование: китайский вольтметр амперметр, провода для подключения, руководство пользователя, а также защитные очки и перчатки.

Шаг 2: Проверка целостности прибора

Проверьте, нет ли повреждений или трещин на корпусе вольтметра амперметра. Если вы обнаружили какие-либо повреждения, необходимо заменить прибор или обратиться к специалисту.

Шаг 3: Подключение проводов

Прежде чем приступить к настройке, необходимо правильно подключить провода к вольтметру и амперметру. Обычно, провода различных цветов соответствуют разным клеммам. Убедитесь, что провода правильно подключены, чтобы избежать скачков или коротких замыканий.

Шаг 4: Калибровка вольтметра

Настроите вольтметр, установив значение в соответствии с требуемыми параметрами. Для этого используйте регулировочные винты на приборе. Следуйте инструкциям пользователя для установки нужных значений.

Шаг 5: Калибровка амперметра

Также, следует настроить амперметр, чтобы обеспечить точность измерений. Используйте регулировочные винты амперметра, чтобы установить нужные значения. Для этого может потребоваться использование внешнего источника тока.

Шаг 6: Проверка и повторная калибровка

После того, как настройка вольтметра и амперметра выполнена, рекомендуется проверить их работоспособность. Подключите приборы к источнику тока и убедитесь, что они работают корректно. Если необходимо, повторите калибровку для достижения более точных результатов.

Шаг 7: Защитные меры

Не забывайте соблюдать все необходимые меры предосторожности при работе с вольтметром амперметром. Носите защитные очки и перчатки, чтобы избежать возможных проблем или травм во время работы с электрическими компонентами

Следуя этой полной инструкции по настройке китайского вольтметра амперметра, вы сможете быстро и легко настроить прибор и начать использовать его для измерения напряжения и силы тока. Помните, что правильная настройка прибора обеспечивает точность измерений и безопасность при работе с электрооборудованием.

С блоками питания

Важнейшее значение БП имеют, уравнивают показатели электросети до требуемого состояния. Если функционируют неправильно, могут испортить дорогостоящую электронику из Китая, провоцируя перегрев. Чтобы не допустить проблематики, в особенности, когда питающий блок является переделкой, создан своими руками, рекомендуется применять китайские амперметр-вольтметры.

В Поднебесной можно приобрести различные вариации. Но из стандартных приборов из Китая, с работой от сети, лучше брать те, что замеряют 0,1—19,9 А, а электронапряжение до 220 В. Практически все небольшого размера и подключаются к негабаритным БП.

Большее число моделей из Китая регулируется посредством встроенных резисторов. Кроме того, они высокоточные, почти 99%. На экране в амперметре присутствует 6 позиций, в вольтметре по 3 на электронапряжение и ампераж. Подпитываться они способны независимо, со встроенным источником.

Яндекс.Картинки

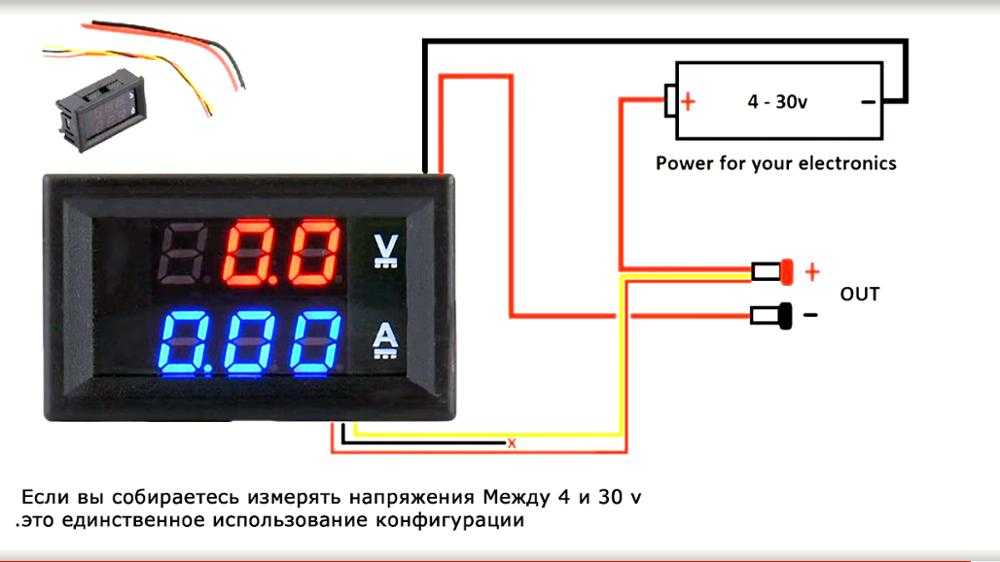

Чтобы к блоку питания регулируемому китайский подсоединить вольтметр амперметр, необходимо разобраться с кабелями, их 5:

• 3 меньших (с «-» на черный, красным на «+», желтыми для замера разницы);
• 2 крупного сечения (силовые, аналогично первому).

Тонкие обычно для комфорта соединены. Подключить получится через гнездо или при спайкой.

Спайка наиболее крепкая, даже при несерьезных вибрациях, гнездовая фиксация прибора из Китая может расшататься.

Алгоритм действия при подключении:

Важно принять решение, амперметр-вольтметр от какого питающего источника будет функционировать, отдельного или встроенного из Китая шунта.
Черные контакты присоединяются и спаиваются на минус блока питания. Так обеспечивается общая масса.
Подобным образом необходимо скрепить красно-желтую проводку

Она подсоединяется к питающему кабелю.
Красный провод подключается к электронагрузке.

Если действия выполнены неправильно, то вольтметр-амперметры будут стоять на «0», и надо будет все переделать. Чтобы замеры были по максимуму близки к действительным, необходимо верно соблюсти полярность китайских проводов. Только подсоединение толстого нагрузочного контакта даст положительный эффект и прибор из Китая будет работать надежно.

Защита от переполюсовки

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Анализ результатов измерений DSN VC288

Результаты измерений

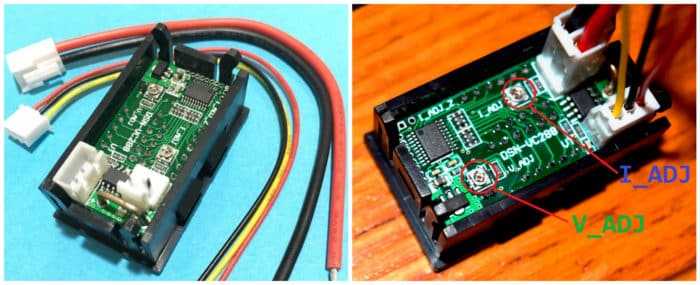

После правильной настройки DSN VC288 можно получить точные единицы измерения. В качестве примера возьмем измерение напряжения в цепи. Результаты могут быть выражены в вольтах (V), миливольтах (mV), микровольтах (μV) и так далее. Для измерения тока в цепи можно выбрать амперы (A), миллиамперы (mA), микроамперы (μA) и прочие единицы.

При использовании DSN VC288 следует обратить внимание на точность измерений. Инструмент имеет некоторую погрешность, которая может варьироваться в зависимости от единиц измерения

Поэтому необходимо обратить внимание на диапазон измерений и выбрать оптимальную единицу измерения для получения наиболее точных результатов.

Анализ результатов

После получения результатов измерений необходимо провести их анализ. Например, если измеряемый параметр превышает пределы безопасности, необходимо принять меры по его уменьшению. Также можно проанализировать график изменения параметра во времени. Это поможет выявить временные зависимости и понять, какие процессы влияют на измеряемый параметр.

Анализ результатов измерений DSN VC288 может также помочь в процессе отладки электронных устройств. Если в ходе анализа результатов измерений были обнаружены ошибки в работе устройства, то можно провести дополнительные исследования для выявления и устранения проблемы.

Выводы

Анализ результатов измерений при использовании DSN VC288 является важным шагом для получения точных данных. Необходимо учитывать погрешность измерений и выбрать оптимальную единицу измерения. Анализ результатов может помочь в понимании процессов, влияющих на измеряемый параметр, а также в процессе разработки и отладки электронных устройств.

Подключение китайского вольтметра амперметра к электрической цепи

Подключение китайского вольтметра амперметра к электрической цепи является одной из важных составляющих процесса его настройки и использования. Для правильного подключения необходимо следовать нескольким шагам:

1. Перед началом подключения китайского вольтметра амперметра к электрической цепи убедитесь, что у вас есть все необходимые инструменты: отвертка, кусачки, провода и клеммы.
2. Вначале определите место, где вы хотите установить вольтметр амперметр. Чаще всего его устанавливают в панель приборов автомобиля или на измерительную панель в электрической системе.
3. С помощью отвертки удалите крышку или панель, защищающую доступ к электрическим соединениям.
4. Определите, какие соединения нужно осуществить для подключения вольтметра амперметра. Обычно это две клеммы: одна для подключения к источнику питания, другая для подключения к цепи, на которой требуется измерять напряжение или ток.
5. Приступайте к подключению вольтметра. Для этого используйте кусачки, чтобы установить провода в нужные клеммы. Убедитесь, что провода крепко закреплены и не соскочат во время эксплуатации вольтметра.
6. Закрепите вольтметр амперметр в выбранном месте с помощью клемм или других специальных крепежных элементов. Убедитесь, что он надежно закреплен и не будет перемещаться при вибрациях или движении транспортного средства.
7. Проверьте правильность подключения вольтметра амперметра, включив источник питания и убедившись, что он отображает корректные значения напряжения или тока. При необходимости внесите корректировки в подключение.

Помните, что неправильное подключение китайского вольтметра амперметра к электрической цепи может привести к его повреждению или некорректной работе. Поэтому следуйте инструкциям производителя и при необходимости обратитесь за помощью к специалисту.

Выбор диапазонов измерения и вычисление номиналов резисторов

Определим для тестера диапазон измеряемых напряжений. Выберем три самых распространенных, покрывающих большинство потребностей радиолюбителя и домашнего электрика. Это диапазоны от 0 до 3 В, от 0 до 30 В и от 0 до 300 В.

Максимальный ток, проходящий через самодельный мультиметр равен 300 мкА. Поэтому задача сводится к подбору добавочного сопротивления, при котором стрелка отклонится на полную шкалу, а на последовательную цепочку Rд+ Rвн будет подано напряжение, соответствующее предельному значению диапазона.

То есть на диапазоне 3 В Rобщ=Rд+Rвн= U/I= 3/0,0003=10000 Ом,

где Rобщ – это общее сопротивление, Rд – добавочное сопротивление, а Rвн – внутреннее сопротивление тестера.

Rд=Rобщ-Rвн=10000-3000=7000 Ом или 7кОм.

На диапазоне 30 В общее сопротивление должно быть равно 30/0,0003=100000 Ом

Rд=100000-3000=97000 Ом или 97 кОм.

Для диапазон 300 В Rобщ=300/0,0003=1000000 Ом или 1 мОм.

Rд=1000000-3000=997000 Ом или 997 кОм.

Для измерения токов выберем диапазоны от 0 до 300 мА, от 0 до 30 мА и от 0 до 3 мА. В этом режиме шунтирующее сопротивление Rш подсоединяется к микроамперметру параллельно. Поэтому

Rобщ=Rш*Rвн/(Rш+Rвн).

А падение напряжения на шунте равно падению напряжения на катушке тестера и равно Uпр=Uш=0,0003*3000=0,9 В.

Отсюда в интервале 0…3 мА

Rобщ=U/I=0,9/0,003=300 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=300*3000/(3000-300)=333 Ом.

В диапазоне 0…30 мА Rобщ=U/I=0,9/0,030=30 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=30*3000/(3000-30)=30,3 Ом.

Отсюда в интервале 0…300 мА Rобщ=U/I=0,9/0,300=3 Ом.

Тогда
Rш=Rобщ*Rвн/(Rвн-Rобщ)=3*3000/(3000-3)=3,003 Ом.

Настройка китайского вольтметра амперметра: шаг за шагом

Настроить китайский вольтметр амперметр может показаться сложной задачей, особенно если у вас нет опыта работы с подобными устройствами. Однако, следуя определенным инструкциям и советам, вы сможете легко осуществить настройку и использовать вольтметр амперметр для своих нужд.

Подготовьте необходимые инструменты. Для настройки вам понадобятся отвертка, прибор для измерения тока или напряжения и, возможно, прижимные зажимы.
Определите потребности вольтметра амперметра. Прежде чем начать настройку, решите, для чего вам нужен прибор. Хотите измерять напряжение или ток? Или вам необходимо измерять оба параметра? Это поможет вам определить правильное подключение и настройку прибора.
Определите диапазон измерений. Вольтметры амперметры обычно имеют различные диапазоны измерений. Определите, какой диапазон соответствует вашим потребностям и установите прибор в соответствующем режиме перед началом настройки.
Подключите вольтметр амперметр к источнику питания

Правильное подключение очень важно для правильного измерения. Вольтметры амперметры обычно имеют два клеммных разъема для подключения

Убедитесь, что соответствующие провода правильно подключены к источнику питания.
Проверьте настройки и калибровку. После подключения источника питания убедитесь, что прибор настроен на правильный режим измерения и диапазон. При необходимости отрегулируйте прибор с помощью регулировочных винтов, указанных в инструкции к прибору.
Проверьте точность измерений. После настройки проверьте точность измерений с помощью известных источников напряжения или тока. Сравните значения на дисплее вольтметра амперметра с известными значениями и сделайте необходимые корректировки.
Следуйте инструкциям и руководствам. Каждый вольтметр амперметр имеет свою собственную инструкцию по настройке и использованию. Важно следовать руководству пользователя для получения наилучших результатов.

Не стоит бояться настраивать китайский вольтметр амперметр. Следуя указанным выше шагам и соблюдая меры безопасности, вы сможете успешно настроить и использовать прибор для измерения напряжения и тока.

Схемы включения амперметра и вольтметра.

44. Направление тока и направление линий его магнитного поля -. Направление тока в проводнике На рисунках 4.3 и 4.4 приведены схемы включения вольтметра и амперметра через измерительные трансформаторы напряжения (ТН) и тока (ТТ) соответственно.

Рис.

4.3. Измерительный трансформатор напряжения.

Схема включения вольтметра:

?/,, U2_

первичное и вторичное напряжения ТН;Wv W2 — первичная и вторичная обмотки ТН;V — вольтметр

Рис. 4.4.

Измерительный трансформатор тока. Схема включения амперметра:

/р /2 — первичный и вторичный токи ТТ; Wv W2

— первичная и вторичная обмотки ТТ;А — амперметр

Для измерения тока в электрических цепях служат амперметры, миллиамперметры и микроамперметры различных систем. Их включают в цепь последовательно, и через них проходит весь ток, протекающий в цепи (рис. 4.4)

Важно, чтобы при различных электрических измерениях амперметр как можно меньше влиял на электрический режим цепи, в которую он включен. Поэтому амперметр должен иметь малое собственное сопротивление по сравнению с сопротивлением цепи

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть

По той же причине нельзя включать амперметр параллельно нагрузке

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.

Каждый амперметр рассчитан на определенный максимальный ток, при превышении которого амперметр может перегореть. Если амперметром нужно измерить ток, превышающий допустимый для данного амперметра, то параллельно амперметру присоединяют шунт, т.е. расширяют пределы измерения амперметра.

Шунт представляет собой относительно малое, но точно известное сопротивление. Схема включения амперметра с шунтом показана на рис. 4.5, а.

Шунт должен иметь четыре зажима для устранения влияния на сопротивление шунта переходных сопротивлений контактов. Шунты изготовляют из манганина — сплава, у которого температурный коэффициент сопротивления практически равен нулю.

Рис. 4.5.

Схема включения амперметра:

а —

с шунтом;6 — через трансформатор тока; для схемыа: 1 — шунт;2 — нагрузка;

для схемы б: 1

— измерительный трансформатор тока;2 — нагрузка

Рис.

4.6. Схема соединения трех амперметров через два трансформатора тока:

Л j и Л2 — начало и конец первичной обмотки трансформатора тока; И, и И2 — начало и конец вторичной обмотки трансформатора тока; Л

— амперметры;iA, iB, ic — токи в фазах

Рис. 4.7.

Схема включения вольтметра:

R

— сопротивление цепи;V— вольтметр

На рисунке 4.6 приведена схема соединения трех амперметров через два трансформатора тока.

Как видно из схемы, через первый амперметр проходит ток iA,

через второй —iB, следовательно, ток в третьем амперметре, равный сумме двух линейных токовiA иiB, равен третьему линейному току:ic= iA +iB. Для измерения напряжения на участке цепи применяют вольтметры. Вольтметр включают параллельно тем точкам цепи (М, N),

напряжение между которыми надо измерить (рис. 4.7).

Вольтметр не должен изменять напряжение на измеряемом участке цепи, по этой причине ток, проходящий через вольтметр, должен быть много меньше, чем ток на измеряемом участке.

Для того чтобы вольтметр не вносил заметных искажений в измеряемое напряжение, его сопротивление должно быть большим по сравнению с сопротивлением участка цепи, на котором измеряется напряжение. Любой вольтметр рассчитан на определенное предельное напряжение, но с помощью подключения последовательно с вольтметром добавочного сопротивления /?доб можно измерять большие напряжения (рис. 4.8, б).

Рис. 4.8.

Схемы включения амперметра и вольтметра в электрическую цепь:

а

— без расширения пределов измерения;б — с расширением пределов измерения;

Яш

— сопротивление шунта; /?доб — добавочное сопротивление

На рисунке 4.9 приведена схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения.

Рис. 4.9.

Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения:V— вольтметр; А — амперметр;W— ваттметр

На рисунке 4.10 приведена схема включения амперметров и вольтметров в трехфазную цепь. Как видно из схемы, амперметры включены через измерительные ТТ, а вольтметры —через измерительные ТН. Такие схемы включения измерительных приборов характерны для высоковольтных сетей напряжением 6 (10) кВ и выше.

Рис. 4.10.

Включение амперметров и вольтметров в трехфазную цепь с помощью измерительных трансформаторов тока и напряжения

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

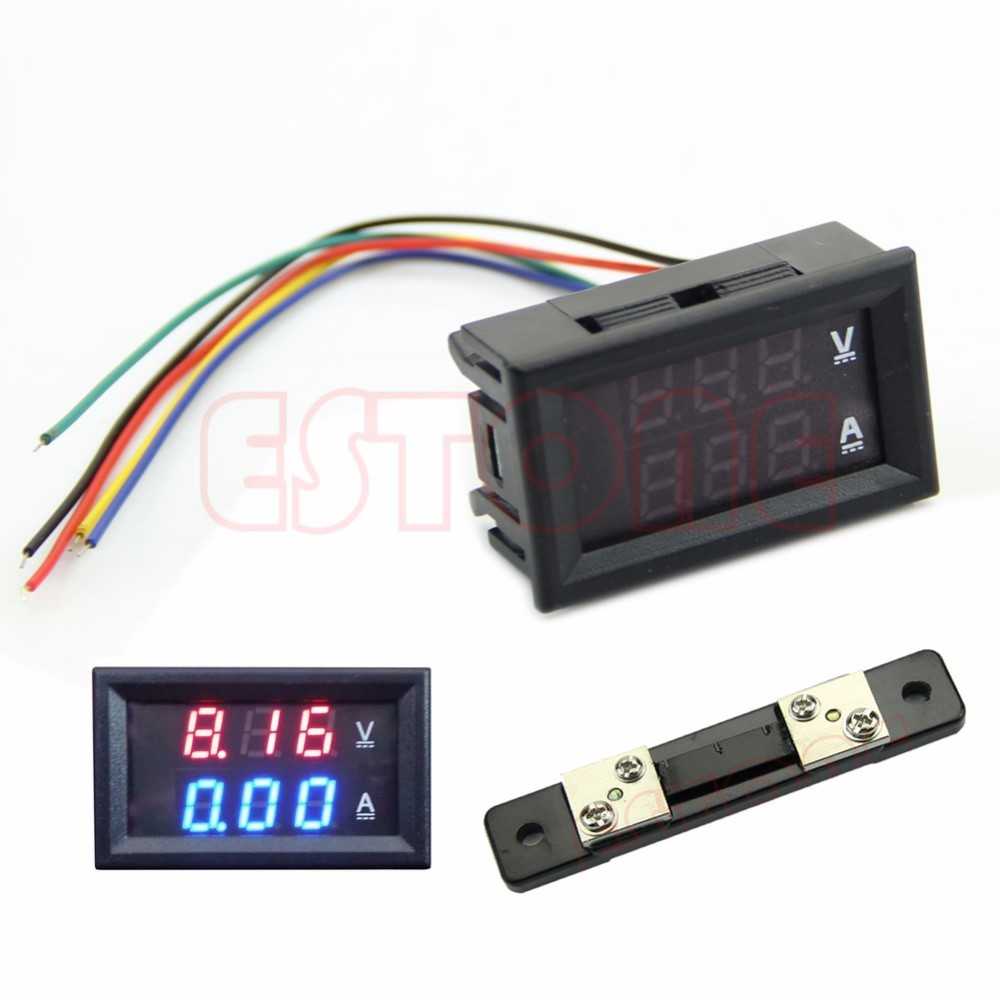

Китайский вольтамперметр dsn vc288

Популярная модель вольтметра, которая часто используется радиолюбителями. Обладает следующими характеристиками:

• Рабочее напряжение постоянного тока от 4,5 до 30 В.
• Потребление энергии менее 20 мА.
• Дисплей двухцветный красный и синий. Разрешение 0,28 дюйма.
• Производит измерения в диапазоне 0 – 100 В, 0 – 10 А.
• Нижняя граница 0,1 В и 0,01 А.
• Погрешность 1%.
• Температурные условия работы от -15 до 75 градусов Цельсия.

Подключение

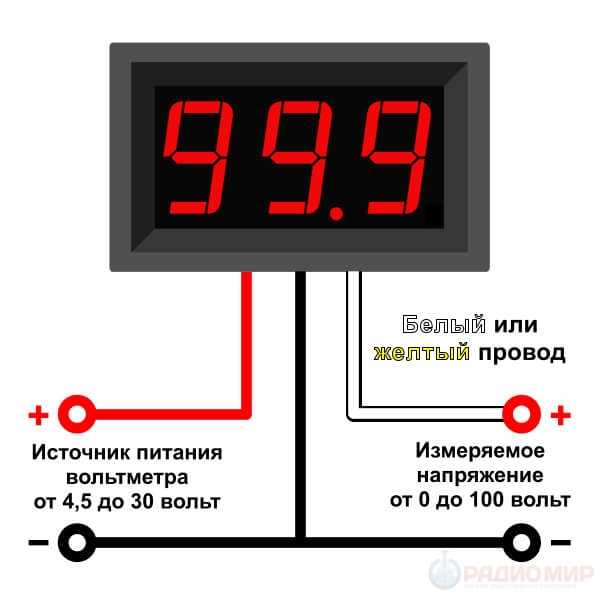

При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения. Чтобы это проделать, нужно следующее:

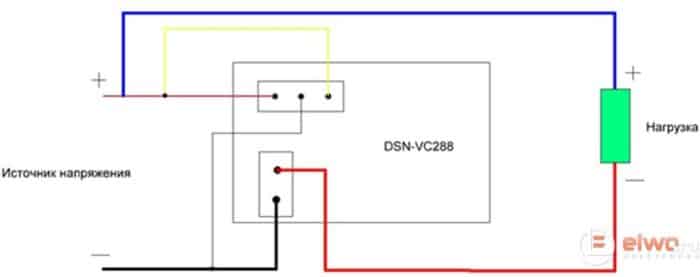

• Черный толстый провод соединить с минусом источника питания.
• Красный соединяется с нагрузкой, а после с питанием.

Данная схема подключения не предусматривает использование тонкого черного контакта.

Если будет использован сторонний источник питания, то соединение будет следующим:

• Толстые шнуры подключаются так же, как и в предыдущем примере.
• Тонкий красный соединяется с плюсом стороннего источника.
• Черный с минусом.
• Желтый с плюсом источника.

Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства.

Заключение

Включение в схему недорогих вольтметров позволяет избежать проблем с неподходящим напряжением сети. За небольшую плату можно узнать, работает ли техника в подходящих условиях. Для их подключения нужно знать маркировку всех проводов и расположение плюса и минуса источника энергии.

https://youtube.com/watch?v=jyq00hMWxvE

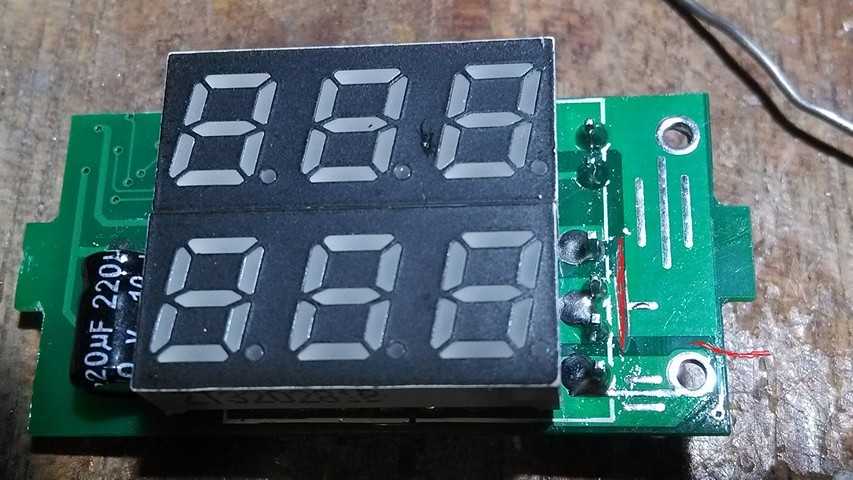

Купил я для своей зарядки любопытный экземпляр китайского вольтметра амперметра, брал на рынке особо не разглядывал, но когда домой принес — три дня голову чухал, как подключить, ибо в инете особо ничего не нашел похожего.Нашел общее описание с кривым переводом на сайте avrobot.ru/product_info.php?products_ >

«Инструкция по подключению:— Красный тонкий провод (vcc): Напряжение питания прибора + 3.5-30 В (Примечание: если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора )— Черный тонкий провод (земля): Напряжение питания «-«, «-» измеряемого сигнал 3.5-30 В— Желтый тонкий провод (vin): Измеряемый сигнал «+» (0-100 В)— Красный толстый провод (i +): Вход тока «+» (в серии питания положительные)— Черный толстый провод (i -): C. Вход тока «-» (Провод отрицательного питания)Инструкция по калибровке:Вследствии влияния температуры и изменения параметров электрокомпонентов от времени, возможно появление ненулевых показаний прибора при измерении, что является нормальным явлением. Это не является ошибкой или неисправностью.Решение: Когда прибор отключен от питания, пожалуйста, замкните контакты А и B. Затем сделайте измерение электроэнергии, прибор автоматически откалибруется к нулю. После окончания автоматической калибровки, пожалуйста, отсоедините A и B. После этого используйте прибор в обычном режиме.»

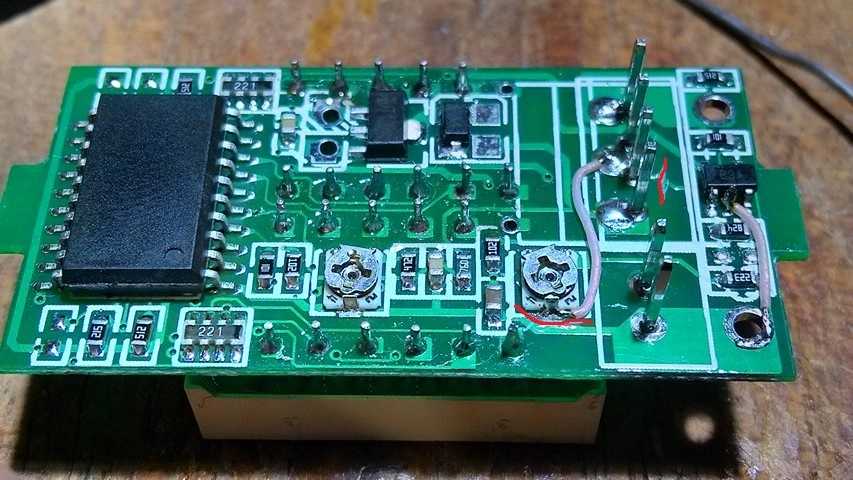

На задней стенке присутствует микросхема MC74HC5950, идут два толстых провода и три тонких.Далее фото и комментарии.

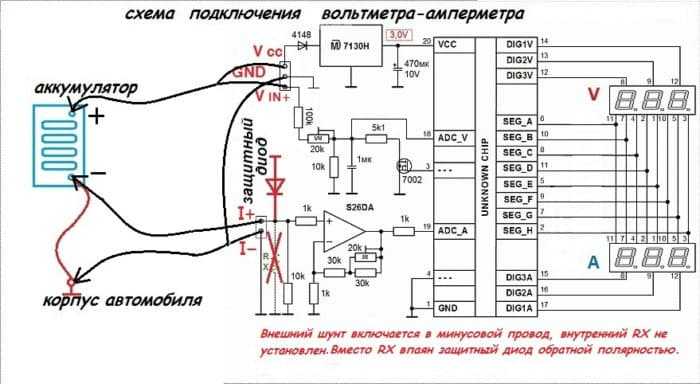

Поиском в интернете нашёл его брата близнеца YB27VA и его типовую схему. Сразу скажу, что схема моего прибора немного отличается. Суть переделки заключается в отвязывании дифференциального входа операционного усилителя ad8605 (маркирован как B3A) от общего провода питания. Для переделки потребуются начальные навыки реверс инженеринга (чтобы убедиться, что схема та самая), пайки мелких деталей и знание закона Ома

Схема до переделки:

Красным обозначены перерезанные дорожки. От резистора R6 решил отказаться, поскольку, похоже, он нужен только для того, чтобы амперметр показывал «0» при отключенном шунте. Так же перенос питания ad8605 (2 ножка) не является необходимым (судя по испытаниям в симуляторе).

Вторая переделка решает проблему, связанную с тем, что индикатор не «видит» первые

180мА тока, то есть при подаче на шунт 1А прибор показывает 0,8А, если подать 0,2, то ноль и тд. Это связано со смещением входа ОУ и АЦП. Его можно посчитать, зная сопротивление шунта и величину, на которую прибор «врёт». У меня вышло 270мкВ на входе ОУ. Это смещение легко создать искусственно, добавив один резистор в схему, в результате прибор начнёт измерять от нуля.

В моём случае потребовалось добавить резистор 1140кОм от интегрального стабилизатора на 3В до «+» входа ОУ. Этот резистор, совместно с R7 и шунтом образовывает делитель, задающий начальное смещение.

Составной резистор получился ровно столько, сколько нужно, за счёт погрешности одного из них

В результате он теперь измеряет, начиная с 50мА, до 50А с минимальным шагом примерно 20мА (0 тоже показывает). Линейность тоже не подкачала, но, иногда, пропускает единицу, например с 0,12 сразу на 0,14 перескакивает.

Достигнутая точность приятно меня удивила, получился настоящий измерительный прибор, который можно использовать в лабораторном БП в качестве основного индикатора. Которому даже можно верить (это касается, по крайней мере, тока). Непонятно, почему китайцы решили сэкономили на паре копеечных деталей. Их стоимость явно на порядок ниже остальных комплектующих, того же ad8605, например. Пользуйтесь хорошими приборами
