Чертежи задних колес дрифт трайка

Особенности дрифт трайков, рекомендации по изготовлению своими руками

Ценителям активного спорта и быстрых поездок будет мало обычного велосипеда. Особенности ландшафта, скорости ветра требуют адаптированного варианта транспортного средства с комфортным управлением. Незабываемые ощущения может подарить дрифт трайк — особым образом сконструированное устройство для покорения крутых дорог или бездорожья с возможностью выполнять виражи. Если первые модели напоминали трехколесный велосипед нестандартной формы (сильно выделялось непропорционально большое переднее колесо на фоне двух мелких задних), сейчас изделия можно встретить с электрическими или бензиновыми моторами.

Как сделать дрифт трайк своими руками

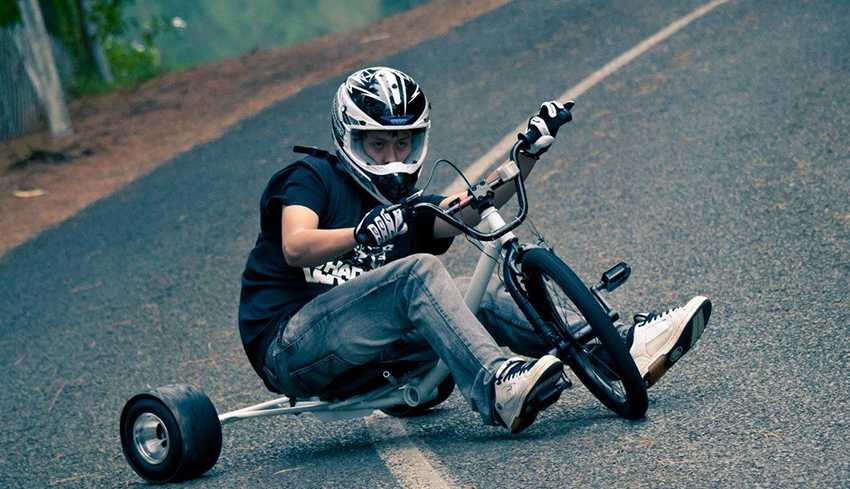

Это по-настоящему зрелищный вид спорта, ролики с дрифтом набирают сотни тысяч просмотров на Ю-тюбе.

Как правило, дрифт на велосипеде производится во время скатывания с горки, для подъема назад чаще всего используется автомобиль. Этот велосипед напоминает детский трехколесный, но его основное отличие в заниженном сидении. Так же выделяются следующие признаки:

• Небольшое переднее колесо и в 6 раз меньше его задние;
• На задних колесах отсутствуют резиновые покрышки;
• Бывает дрифт-трайк с двигателем.

Педали такого велосипеда практически не пускают в ход, так как с их помощью вы разгонитесь максимум до 25 км/ч, а для выполнения трюков нужно ехать не меньше 60 км/ч. Поворачивать и сдавать назад вам необходимости нет.

Дрифт трайк с мотором – дорогое удовольствие, его цена доходит до 2 тысяч долларов. При этом двигатель, как правило, имеет мощность в 6,5 л.с. Сэкономить не получится, это отразится на качестве модели. Единственный выход – собрать велосипед самому.

При этом регистрировать трайк, как транспортное средство законодательство не требует, ведь это все же велосипед.

Для того чтобы собрать дрифт трайк своими руками, вам понадобится старый трехколесный велосипед, который не жалко будет разобрать. Первое, что нужно сделать – это подготовить чертежи. Будьте внимательны, от них зависит, насколько безопасным будет для вас дрифт на велосипеде.

На чертежах необходимо прочертить все детали и рассчитать их точный размер. Можно сделать это самостоятельно или найти в интернете готовую схему. Не избегайте просмотра нескольких десятков чертежей. Ориентируйтесь на те запчасти, которыми располагаете.

После того, как вы сделали чертеж, можно начинать собирать трайк своими руками.

Возьмите старый велосипед. Избавьтесь от трубы под сидением и верхних крыльев над задними колесами. Будьте осторожны: сделаете неправильно – придется искать новый материал для вашего средства передвижения.

К нижним крыльям присоедините достаточно плотную доску. Для рамы подберите крепкие трубы диаметром сантиметра в 3. Согните их в форме дуг и скрепите их между собой.

Для сборки рамы вам понадобятся специальные инструменты, в частности трубогиб и сварка.

Задние колеса сделайте из дерева или снимите их с какой-нибудь тележки.

Сиденье можно сделать из покрышки или части пластикового садового стула. Главное, чтобы вам было удобно.

Можно собрать самому и трайк с мотором, для этого воспользуйтесь мотором карта.

Покупать новые запчасти ни к чему, воспользуйтесь б/у, на качестве это практически не отразится, зато поможет сократить расходы.

И помните, катаясь в людных местах и по проезжей части, вы подвергаете риску не только себя, но и окружающих

Подходите к выбору мест для дрифта с особой осторожностью

Чертежи Дрифт Трайка

Самодельный Дрифт Трайк: чертежи с размерами для изготовления своими руками.

Дрифт Трайк новомодное транспортное средство для покатушек, в частности для езды с дрифтом. Как сделать Дрифт Трайк мы и рассмотрим в этом материале.

Итак, первым делом понадобится передняя вилка с колесом и часть рамы от велосипеда.

Для изготовления рамы я использовал два вида трубы прямоугольного сечения. 50 х 25 мм и 25 х 25 мм.

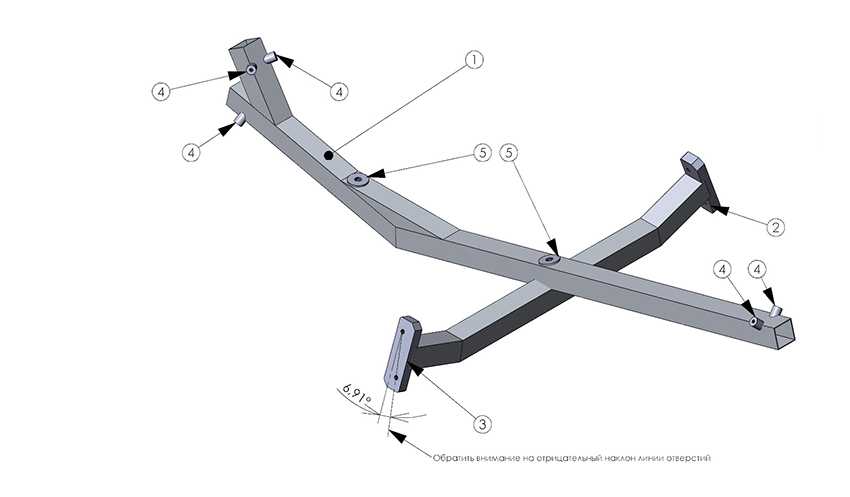

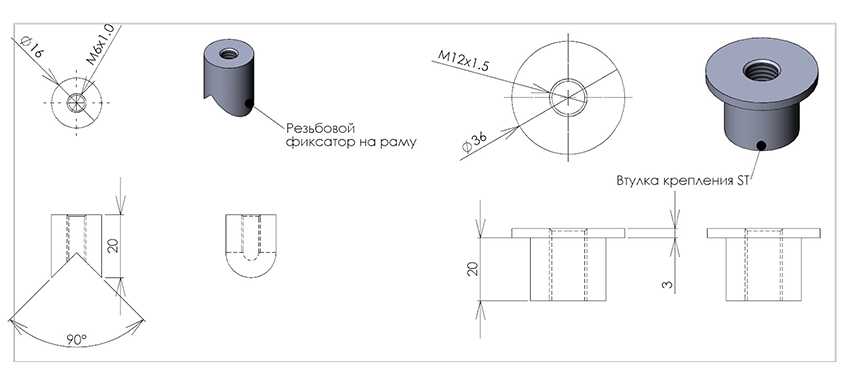

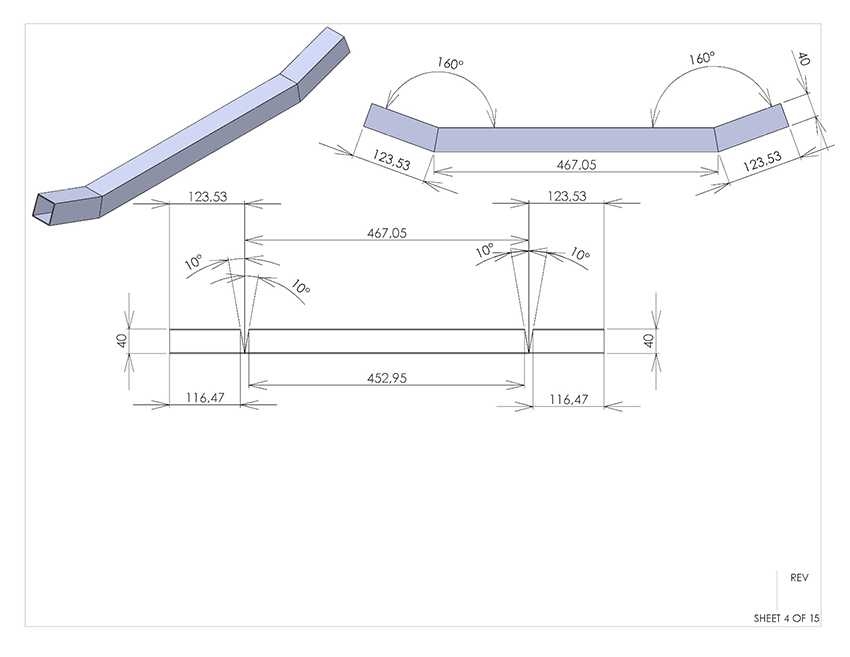

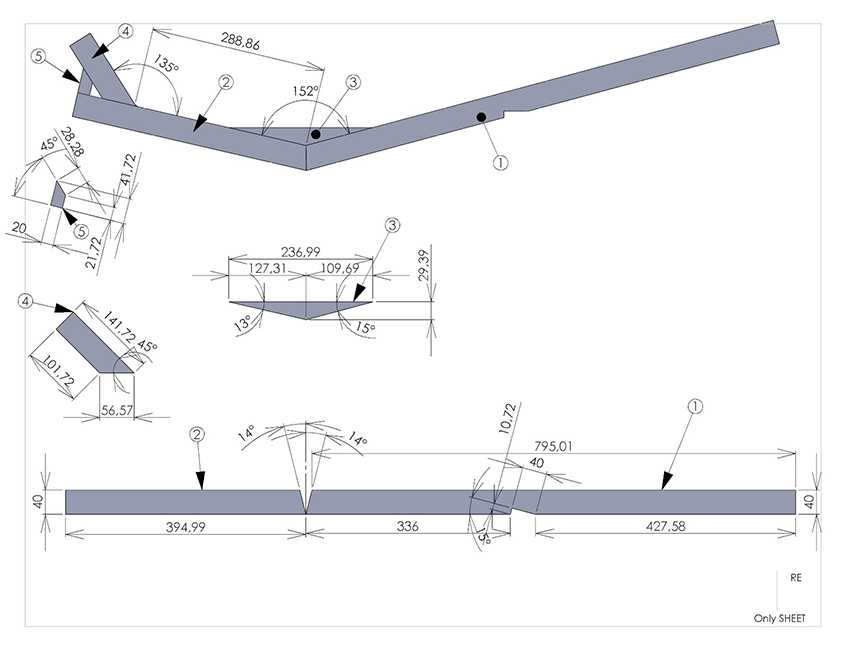

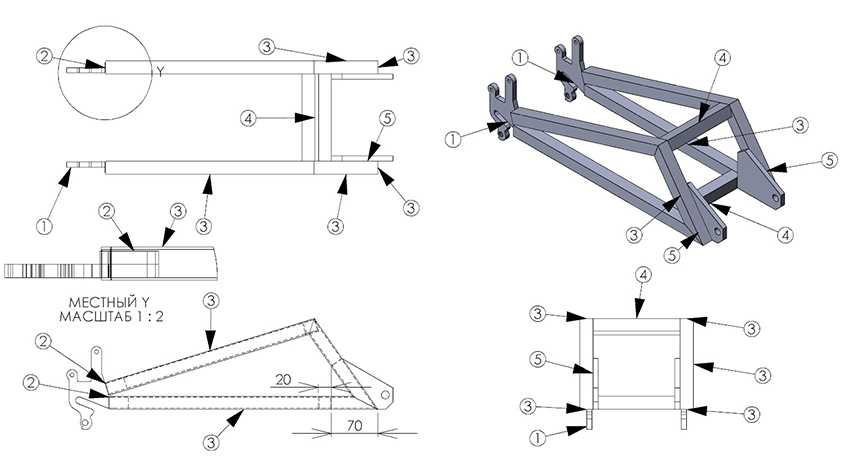

Чертежи Дрифт Трайка, рама и рулевой стакан.

Ось, звёзды, ступицы под диски, шпонки для ступиц, диски, резина и кресло от карта, можно приобрести в специализированном магазине или на картодроме. Резину можно купить стёртую, но без залысин.

Цепь, грипсы и трос газа можно найти на велорынке, эти детали используются на мопедах.

Ещё нужно приобрести пару корпусных подшипников под ось 30 мм, подшипник показан на фото:

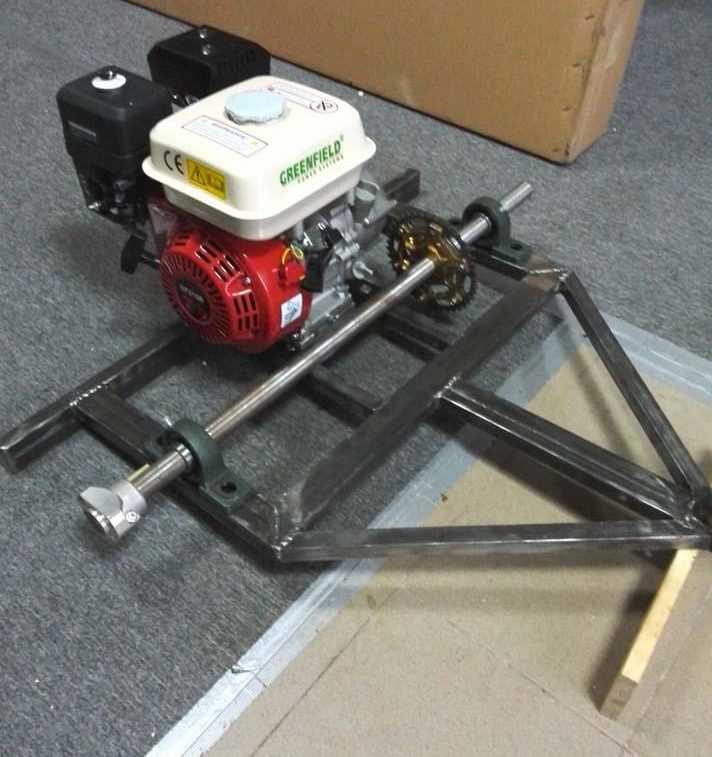

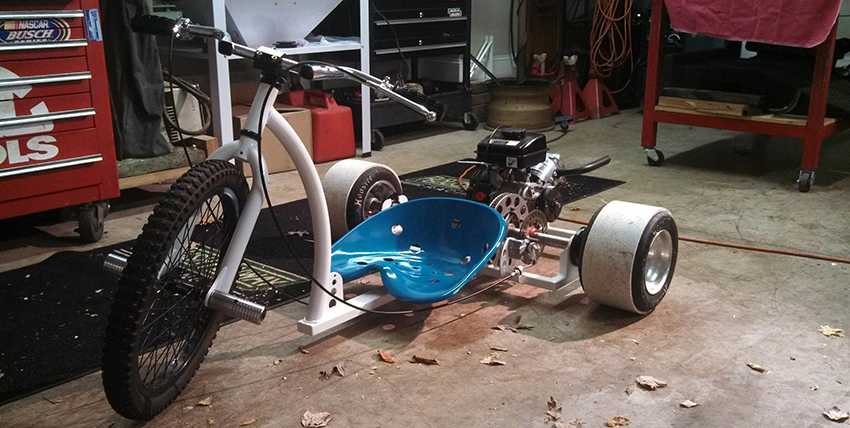

Установил двигатель Greenfield GF-170F через переходную плиту, чтобы была возможность регулировать натяжение цепи.

Ось установлена на корпусных подшипниках.

Конструкция не сложная, сделать можно своими руками.

Ещё один важный момент! Резина от карта вязкая, поэтому чтобы дрифтовать, на неё нужно одевать пластиковую трубу.

Также прилагается видео испытаний самодельного Дрифт Трайка.

Автор самоделки: Максим Иревлин г. Краснодар.

Создание Дрифт Трайка | drift-trike

         Конечно Дрифт Трайк (Drift Trike)  можно сделать и в гараже своими руками, используя пилу, сварку и набор ключей. Но команда WRMmotors, имея современное оборудование и станки ЧПУ(Станки управляются компьютерной программой для более точной и быстрой обработки), решила применить их при создании Дрифт Трайка (Drift Trike)  для более качественного уровня производства и современного спортивного вида.

      С чего начинается создание Дрифт Трайка (Drift Trike)?, конечно же с проектировки его на компьютере в специальной программе, которая так же помогает протестить  на максимальных нагрузках и выявить его слабые места.

          После делаем раскрой рамы  для выреза ее на станке  плазменной резки металла.

Так выглядит Плазменная резка металла

Получаются на выходе заготовки для рамы Дрифт Трайка (Drift Trike)

Которые обрабатываются и свариваются

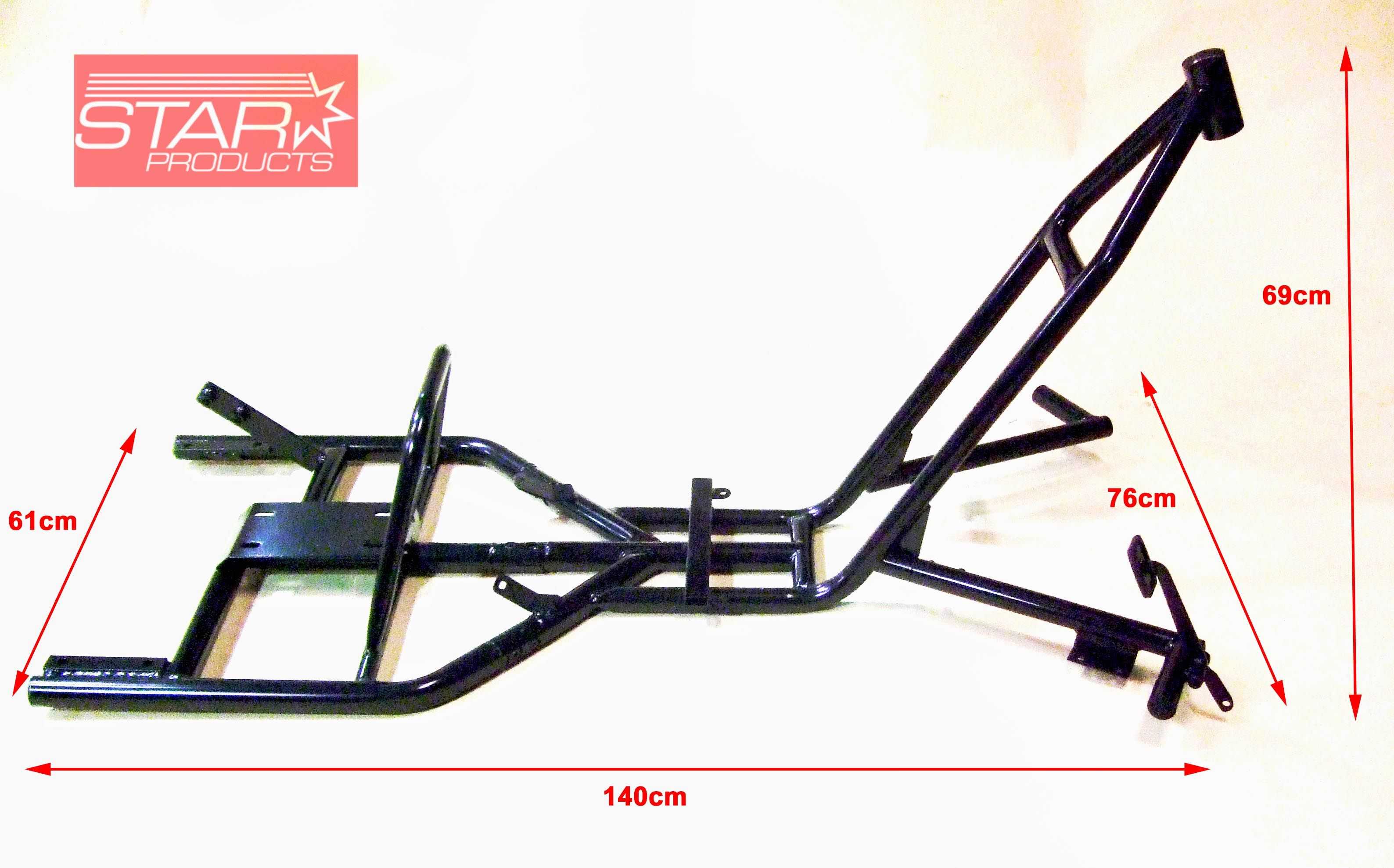

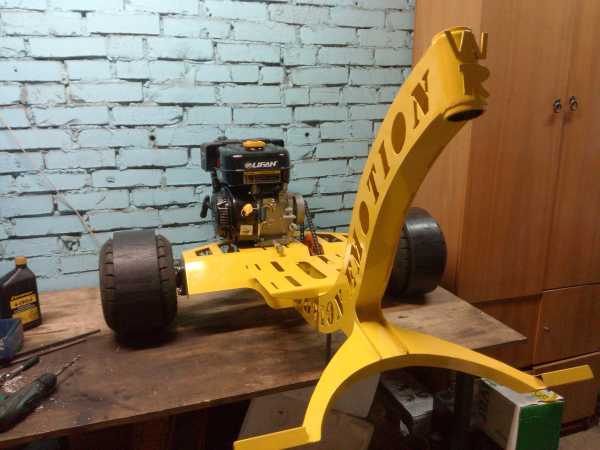

Получается готовая рама, к которой будут крепится комплектующие.

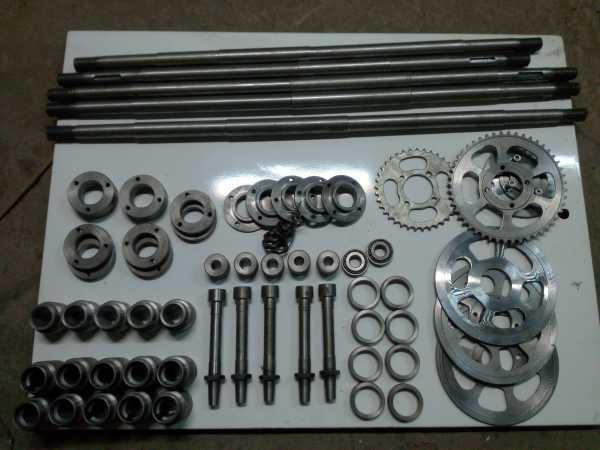

Такие детали как: валы, ступицы, шестеренки, шпонки готовятся так же на станках ЧПУ.

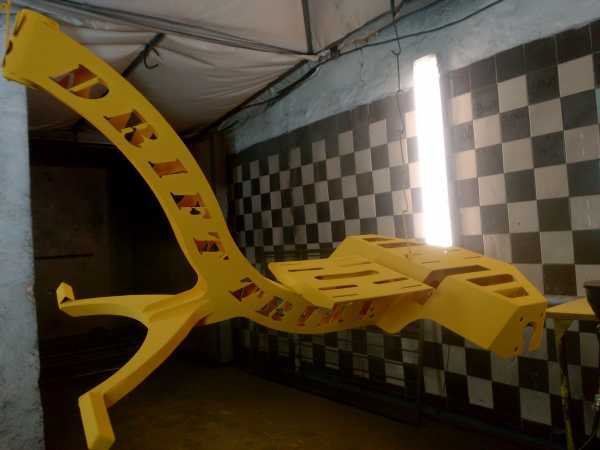

Все детали красятся порошковой атмосферастойкой  краской при температуре  200 градусов.

Вы можете предварительно заказать нужную Вам цветовую гамму. Цвет можно выбрать по шкале RAL или посмотреть фото готовых трайков и их варианты раскраски

​

После производится сборка Дрифт Трайка (Drift Trike),  готового к продаже и использованию его на дорогах.

            Итак, купить готовый Дрифт Трайк (Drift Trike) или собрать в гараже, решать конечно же Вам.  Но для облегчения сборки в гараже мы  можем  Вам предложить комплектующие и запчасти для Дрифт Трайка (Drift Trike). Которые мы можем отправить транспортными компаниями в любой город.

2011 Все права защищены

Наши партнёры:

Самостоятельное изготовление

Трехколесный дрифт трайк возможно сделать самостоятельно. Для этого понадобятся следующие материалы и инструменты:

• обычный велосипед, можно взять старый трехколесный или BMX;
• профильная труба (понадобится длина около 8 метров суммарно);
• центробежная муфта, цепь со звездочкой на 12 зубцов;
• переходник для звездочки;
• вал с продольным пазом;
• колеса и крепеж;
• сварочный аппарат;
• двигатель (к примеру, от Honda Predator 212 либо от LIFAN мощностью 8 л.с. с центробежным сцеплением, понижающим редуктором);
• дрель, слесарные ключи, растворитель, краска для рамы;
• компрессор, краскопульт.

Для наглядности можно придерживаться пошаговой инструкции по сборке:

1. С велосипеда необходимо снять колеса, сиденье, педали, срезать участок рамы. Пригодится только ее передняя часть с вилкой, рулем, а также с нижней трубой переднего треугольника.
2. Все, что ниже подседельной трубы, нужно срезать.
3. Из трубы сварить новую раму с местом для сиденья, соединить две части трайка. Отлично для этого подойдет труба диаметром 16 или 30 мм. Для выстраивания геометрии рамы можно использовать стальные прутики небольшого размера.
4. По мере приваривания прутики заменить на трубы. Проверив геометрию, обязательно нужно сравнить ее со своими габаритными параметрами (чтобы рама с учетом всех навесных деталей и двигателя выдержала вес водителя).
5. Выполнить отверстия для подушек подшипников и для крепления двигателя, после чего к раме приварить подножки, покрасить ее. Обязательно требуется дождаться полного высыхания изделия, прежде чем переходить к следующему этапу.
6. Установить двигатель, звездочку, вал, затем — колеса, сиденье. Для заднего ряда можно использовать колеса от старого карта или обычной тележки либо вырезать их самостоятельно. На них нужно надеть отрезок трубы из ПВХ для возможности скольжения.
7. Установить тросик дроссельной заслонки, рукоять газа и тормоза, после чего можно ставить цепь. Дрифт трайк готов к эксплуатации. Ручки тормоза, газа лучше всего ставить по разные стороны руля, чтобы избежать случайного нажатия двух рычагов одновременно во время движения.

По желанию можно добавить к велосипеду для дрифта бамперы, аналогичные тем, которые используются на картах. Также рекомендуется отрегулировать переднее колесо, от которого будет зависеть возможность контролировать угол непосредственно перед совершением разворота.

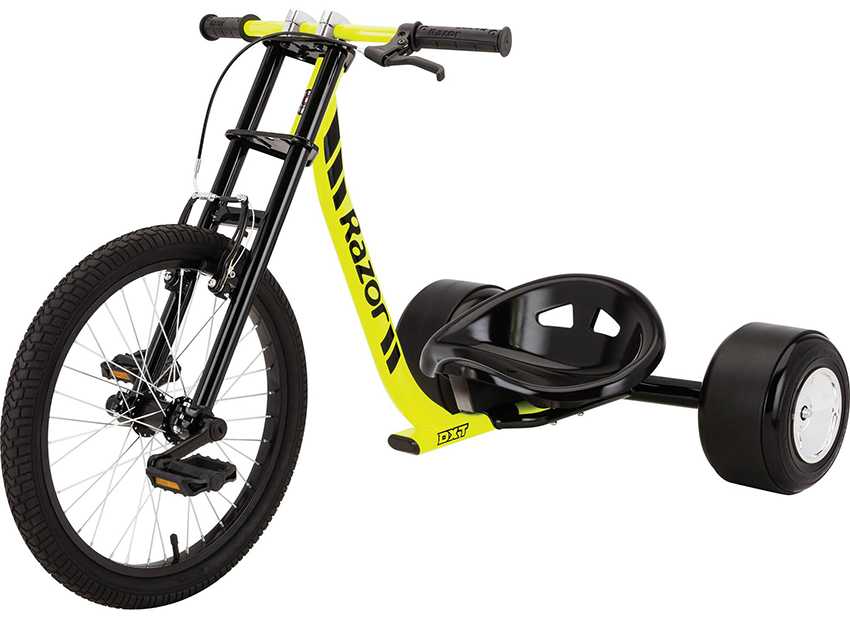

Велосипеды для дрифта и их отличия

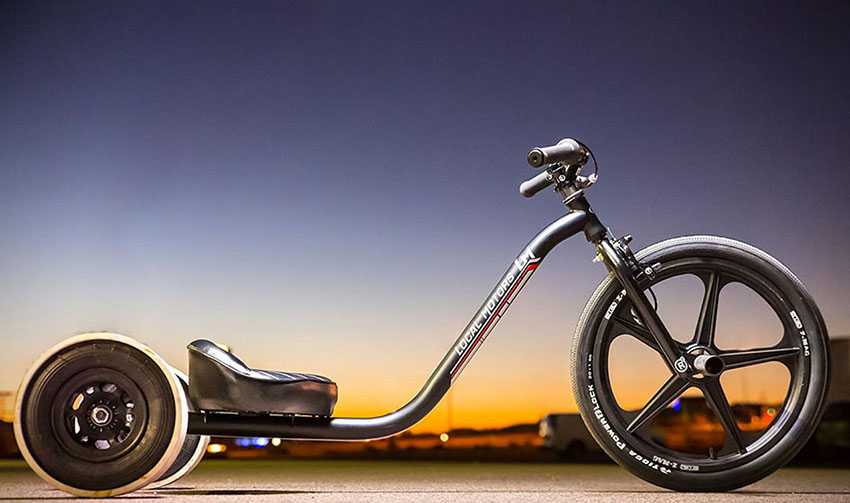

Конструкция велосипедов для дрифтинга состоит из трех колес и из низкого сидения. Хоть она и похожа на конструкцию велосипеда, который всем знаком из далекого детства, но езда на таком велосипеде очень опасная и требует большого опыта.

Можно выделить основные отличия этих велосипедов:

• Необычная конструкция;
• Наличие трех колес;
• Низкая посадка сидения;
• Использование только для дрифта – контролируемого заноса.

Особенности конструкции

Основная особенность этого транспортного средства заключается в его уникальности. Его очень часто придумывают и изготавливают сами любители.

Особенности велосипедов для дрифтинга:

Переднее колесо имеет небольшие размеры. В отличие от обычных велосипедов, переднее колесо у этого средства среднее. Его диаметр сотавляет примерно 20 дюймов. Оно такое же, как на моделях BMX для триала;
Задние колеса в шесть раз меньше переднего. Размер их ширины может превышать диаметр максимум в два раза

Важно то, что они выполнены из твердого и гладкого материала. Стоит учесть, что на задние катки не одеваются резиновые покрышки;
Низкое сидение

У этих велосипедов очень занижена посадка сидения. Гонщик может сам регулировать и устанавливать наиболее удобное положение места для посадки. В самодельном велосипеде в качестве сидения можно использовать обычную автомобильную покрышку;
В качестве опоры для ног можно использовать специальную опору, которая устанавливается на передней вилке около оси переднего колеса. Эта опору можно использовать также для управления велосипедом во время движения.

Педали не нужны

Мало кто видел трехколесный велосипед на дороге, поэтому многие и понятия не имеют, как он выглядит и тем более как он движется. Стоит отметить, что педали на этот транспортном средстве абсолютно не нужны и являются лишним элементом конструкции. Весь смысл дрифтинга, заключается в спусках с горок.

А для подъема лучше всего использовать помощь автомобиля. Для этого нужно просто зацепить велосипед с помощью троса сзади автомобиля. Если крутить педали на дрифт трайке, то можно разогнаться максимум до 25 км/ч. Это очень маленькая скорость.

Для того чтобы совершать захватывающие трюки на трехколесном трайке нужно разгоняться до 60 км/ч. Многие велосипедисты на специальной трассе для дрифта на этом велосипеде проделывают своеобразные движения в виде змеек, или заваливаются на бок. Это конечно опасно, но оно стоит того.

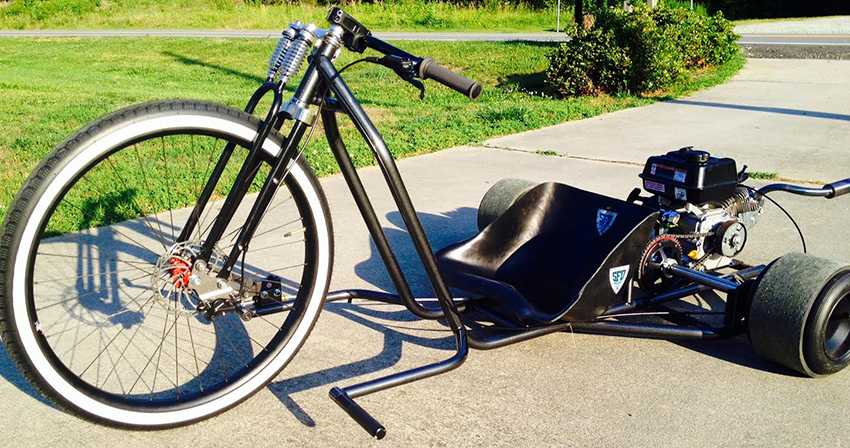

Дрифт-машины с двигателем

Конечно велосипеды для дрифтинга дорогие, и их может позволить себе не каждый. Поэтому их очень мало, так как их стараются изготовить самостоятельно.

Машину для дрифта под названием Big Wheel Drift Trike изготавливает американская фирма под названием SFD Industries. Эта фирма в основном специализируется на производстве запчастей для велосипедов.

Конструктивные особенности машины для дрифта:

• Двигатель. Компактный бензиновый мотор. Его мощность составляет 6,5 л.с;
• Переднее колесо. Размер переднего колеса составляет 26 дюмов;
• Задние колеса. Они очень маленькие. Размер диаметра каждого колеса составляет 3,5 дюйма. Помимо этого, они одеты в специальные сменные пластиковые трубки. Это нужно для того, чтобы катки не стирались при скольжении.

Также стоит отметить, что стоимость очень высокая. Средняя цена трайка вместе с двигателем может достигать до 2000 долларов. Если доплатить еще 200 долларов, то можно приобрести велотрайк с более мощным мотором. А при доплате еще в 200 долларов, то в нем сменят полностью всю дроссельную систему.

Отношение закона к причуде

Трайк для дрифтинга в законодательстве России относится к обычным велосипедам. В правилах дорожного движения не устанавливаются различия между трехколесными и двухколесными велосипедами. Поэтому это транспортное средство не нужно регистрировать. Что касается прав на вождение, они тоже не нужны.

Однако это очень опасное занятие и зачастую оно может приводить к серьезным проблемам. Многие любители экстрима, гоняя на этих велосипедах, очень часто выезжают на проезжую часть, тем самым они создают проблемы для движения транспорта. Иногда эти гонки могут привести к серьезным дорожно-транспортным происшествиям. В то время как профессиональные спортсмены, для дрифтинга на этих велосипедах, выбирают закрытые асфальтовые трассы.

Установка и регулировка подшипников

Для начала необходимо выбрать качественные подшипники, предпочтительно прецизионного типа, которые обеспечивают меньшее трение и более точное вращение оси. Установка подшипников осуществляется следующим образом:

Очистите от пыли и грязи отверстия в колесах и картере задней оси.
Нанесите небольшое количество смазки на внутренние кольца подшипников.
Осторожно установите подшипники в соответствующие отверстия в колесах и картере задней оси.
Установите внешние фиксаторы (например, конические гайки) для фиксации подшипников на месте. При этом необходимо обеспечить их надежное закрепление, однако не перетягивать фиксаторы, чтобы избежать повреждения подшипников.. После установки подшипников необходимо правильно их отрегулировать:

После установки подшипников необходимо правильно их отрегулировать:

1. Убедитесь, что колеса свободно вращаются и не зажаты.
2. Постепенно закручивайте фиксаторы подшипников, одновременно проверяя ход колеса. При необходимости ослабьте фиксаторы.
3. Завершите регулировку, когда колеса свободно и плавно вращаются без зазоров и зажимов.

После установки и регулировки подшипников рекомендуется проверить их работу перед использованием дрифт трайка на практике. Если колеса все еще зажаты или имеют зазоры, повторите регулировку.

Первый свалом

Когда трайк готов, хочется получить от него максимальное удовольствие. Как бы вам ни было невтерпёж прокатиться, представьте, что может произойти при въезде на нём в выбоину. Всегда при вскакивании в яму дрифт байк переворачивается. Без экипировки при падении на высокой скорости ездок стирается об асфальт, как ластик. Безопасно дрифтить на велосипеде можно лишь по знакомой дороге и в мотоциклетной защите.

Надо предупредить, что остаться незамеченным на диковинной штуке вам не удастся. Кто-то будет скромно засматриваться, некоторые будут похвально кричать, некто будет смеяться и крутить пальцем у виска. Катайтесь и будьте в центре внимания!

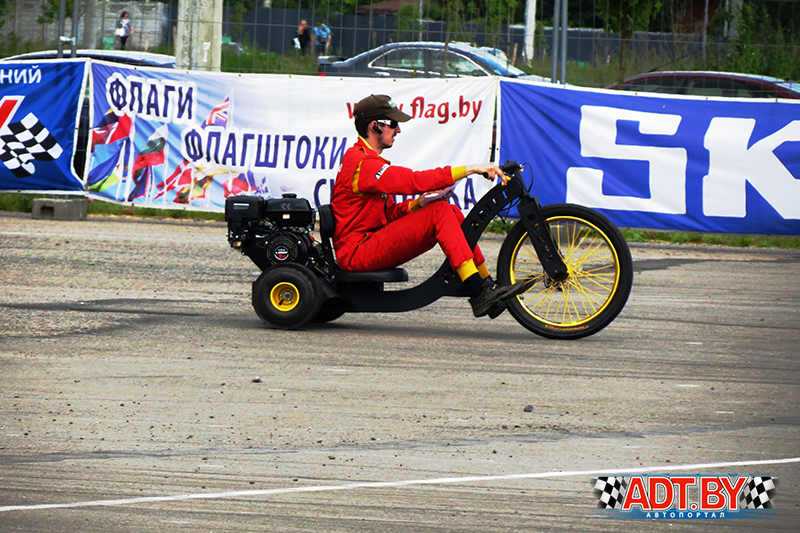

Соревнования “DRIFT-TRIKE battle Belarus” были задуманы для распространения дрифт-трайк культуры, главной идеей которых является развитие и популяризация дрифт-трайкинга как спортивного направления. Есть стремление организаторов в Беларуси достичь уровня европейских стран, где дрифт-трайкинг развит на высоком уровне.

Организаторами этого нового направления выступают представители трех команд из разных городов республики, а первые соревнования были проведены в 2018 году в Минске на одном из столичных автодромов.

Началось все как обычно, со споров среди парней кто круче. Отсюда и пошло первое название #якорольдрифта #замесвминске #якорольдрифта

Изначально родиной дрифт-трайка считается Новая Зеландия, где первые райдеры начали спускаться с вершин гор, в так называемом даунхилл, на детских трехколесных велосипедах, оборудованных пластиковыми колесами, из-за чего терялось сцепление с дорогой, и появлялся занос, он же дрифт.

На белорусских трайках установлен двигатель внутреннего сгорания, а конструкция представляет собой некий гибрид, где задняя часть от картинга, а перед от велосипеда/мотоцикла. На заднюю ось поверх картинговых колес натянуты слайдеры, уменьшающие сцепление с дорогой. Они же изготавливаются из ПВХ трубы. Мощность двигателя составляет в среднем от 6.5 до 13 л.с. Устанавливаются двигатели от картингов, мотоблоков, мотопомп, скутеров и легких мотоциклов, хотя и встречаются совершенно сумасшедшие модели с двигателем от спортивного мотоцикла объемом 1000 см3.

Правила и регламент соревнований практически идентичны правилам автомобильного дрифта. Все происходит, как и в большом автоспорте: тренировка, квалификация и парные заезды в ТОП. Все это оценивают судьи.

В качестве судей уже попробовали себя Илья Туревич, Денис Белянин, Андрей Дерюжков. В этом году к ним добавится Алексей Манчукевич

Вот что рассказал для портала сайт один из организаторов соревнований, которые пройдут в рамках выставки “ ”, которая пройдет под Минском 13-14 апреля в Щемыслице на площадке ТЦ “Глобус парк” : “Гонка в прошлом году показала большую заинтересованность общества в данном виде спорта и культуры в целом, поэтому в этом году мы решили провести серию турниров на разных фестивалях, а в конце сезона пройдет завершающий этап, где будет вручена КОРОНА КОРОЛЯ ДРИФТА лучшему из претендентов. Этапы будут в Минске, Гомеле и Бресте, согласно территориальному расположению организаторов и движителей дрифт трайк движения. Там же будут подведены итоги всего сезона и будут названы лучшие пилоты и команды”.

В этом году DRIFT TRIKE BATTLE обещает стать интернациональным, ведь заявки подали команды из России, Польши, Чехии, Украины, заявив такие команды как Drift Trike Brest, Drift Trike Gomel, Drift Trike Minsk, Tornado Trikes, Ride, K&S motorsport, VTK-Drift, DAV-Castoms и другие.

В соревнованиях принять участие может абсолютно любой желающий.

Для владельцев трайков и членов команд участие пока бесплатно.

Так же для участия можно взять в аренду трайк у некоторых команд. Стоимость порядка 30 рублей. Но надо понимать, что без опыта вождения, там делать нечего. Для чего проводятся тренировки, а также прокат трайков для катаний в свободном стиле.

Список команд формируется, их можно посмотреть в официальных группах в соц. сетях:

inst – DrifttrikeBattle vk — Drift trike Battle Belarus facebook — Drift trike Brest

Еще раз напомним, что Открытие сезона пройдет 13-14 апреля в рамках выставки «МОТОВЕЛОЭКСПО».

МОТОВЕЛОЭКСПО – 2019 VI-я международная выставка БЕЛАРУСЬ КАСТОМ И ТЮНИНГ ШОУ – 2019

В программе! – Республиканское открытие мотосезона совместно с мотоклубом Iron Pride MC – Открытый веломарафон по кросс-кантри – Открытый чемпионат Беларуси по велотриалу – Открытый по дрифт-трайкингу – Открытый чемпионат Беларуси по кастомайзингу и аэрографии мотоциклов – Открытый чемпионат Беларуси по кастомайзингу велосипедов – Выставка ретро-мототехники – Кастом-драг – Фуд корт и BBQ Fest – Детская зона – Конкурсная программа и выступления групп – Tату, стрижки – Mногое другое…

Монтаж рулевого управления

Перед началом монтажа рулевого управления необходимо подготовить все необходимые инструменты и компоненты. Для этого вам понадобятся:

• Рулевой механизм;
• Рулевой вал;
• Вилка и руль;
• Рулевая рейка;
• Рулевые тяги и шаровые опоры;
• Гайки, болты и заклепки;
• Инструменты для монтажа (ключи, отвертки, гаечные ключи и т.д.).

Процесс монтажа рулевого управления включает несколько этапов:

1. Закрепление рулевого механизма на раме трайка. После этого необходимо подключить рулевой вал к механизму и закрепить его с помощью гаек и болтов.
2. Установка вилки и руля. Вилку необходимо прикрепить к раме, а руль – к верхней части вилки. После установки руля рекомендуется проверить его плавность поворота.
3. Монтаж рулевой рейки. Рулевую рейку следует подключить к рулевому механизму и закрепить ее на раме.
4. Подключение рулевых тяг и шаровых опор. Рулевые тяги нужно прикрепить к рулевой рейке и рулю с помощью гаек и заклепок. Затем следует установить шаровые опоры и закрепить их гайками.
5. Завершение монтажа. После установки всех компонентов рулевого управления следует проверить их работоспособность. Можно проверить плавность поворота руля и убедиться, что все детали надежно закреплены.

Рулевое управление является одним из ключевых элементов трайка для дрифта. Правильный и надежный монтаж рулевого управления не только обеспечит комфорт и безопасность при управлении трайком, но и позволит вам наслаждаться дрифтом на полной скорости.

Однако, перед началом сборки и монтажа рулевого управления рекомендуется обратиться к инструкции производителя и учесть особенности конкретной модели трайка и комплектующих

Выбор и установка главной передачи

Главная передача в задней оси дрифт трайка играет важную роль в его функционировании. Она отвечает за передачу крутящего момента от двигателя к заднему колесу, обеспечивая необходимую мощность и контроль в процессе дрифта. Правильный выбор и установка главной передачи могут значительно повысить динамичность и маневренность вашего трайка.

Перед тем, как выбрать главную передачу, важно определиться с целями и видом дрифта, которым вы планируете заниматься. Если вы собираетесь соревноваться или дрифтовать на профессиональном уровне, то рекомендуется обратиться к специалистам и выбрать передаточное число, оптимальное для вашей конкретной ситуации

Для начинающих лучше всего подходит умеренное передаточное число, которое обеспечит достаточную мощность и контроль, но не будет слишком требовательным к навыкам и реакции водителя. В этом случае рекомендуется выбрать главную передачу с передаточным числом около 4:1.

После выбора подходящей главной передачи необходимо установить ее на заднюю ось трайка. Для этого необходимо снять задние колеса и открыть крышку задней оси. Затем следует аккуратно извлечь старую передачу, установить новую в соответствии с инструкцией производителя и закрепить ее надежно, следуя указаниям и рекомендациям.

После установки главной передачи следует убедиться, что она достаточно надежно закреплена и не имеет люфтов. Проверьте ее работу, крутя заднее колесо, и убедитесь, что оно передвигается плавно и без скачков.

Выбор и установка главной передачи являются важными шагами при сборке задней оси для дрифт трайка. Они определяют работоспособность и характеристики вашего трайка, поэтому следует отнестись к ним серьезно и внимательно. Следуя указанным рекомендациям, вы сможете создать надежную и эффективную заднюю ось для дрифт трайка своими руками.

Шаги по выбору и установке главной передачи
1. Определитесь с целями и видом дрифта, которым вы планируете заниматься.
2. Выберите подходящую главную передачу с умеренным передаточным числом (около 4:1).
3. Снимите задние колеса и откройте крышку задней оси.
4. Извлеките старую передачу и установите новую в соответствии с инструкцией производителя.
5. Закрепите новую передачу надежно и проверьте отсутствие люфтов.
6. Проверьте работу передачи, крутя заднее колесо.

Педали не нужны

Мало кто видел настоящий трёхколёсный трайк на дороге, поэтому большинство не знает, как он выглядит. Для данного транспортного средства педали абсолютно не нужны. Всё удовольствие от дрифта гонщики получают на спуске с горки. Тогда как для подъёма в горку разумно будет воспользоваться помощью автомобиля. Например, как лихачи из американского городка зацепились за свой фургон.

Крутя педали на трёхколёсном велосипеде, можно разогнаться до очень маленькой скорости — не более 25 км/ч. Тогда как наиболее захватывающие трюки на трайке выполняются при скорости более 60 км/ч. Экстремалы на трассе с оживленным движением вращаются, как юла, заваливаются на бок, лихо рисуют змейку на дорожном полотне.

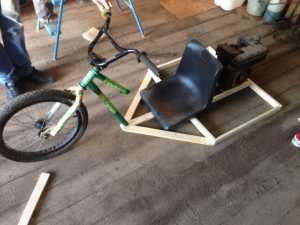

Самодельный дрифт трайк

Лучше всего изготовить трехколесный велосипед самостоятельно. Конечно для этого потребуется время и не большие затраты, но оно этого стоит. Самое главное этот велосипед будет прочным и долговечным. Самодельный трайк можно изготовить из велосипеда, который не жалко пускать под пилу.

В основном используют обычные детские трехколесные велосипеды или BMX – байки для кросса. Перед тем как начать изготовление, следует разработать чертежи будущей модели.

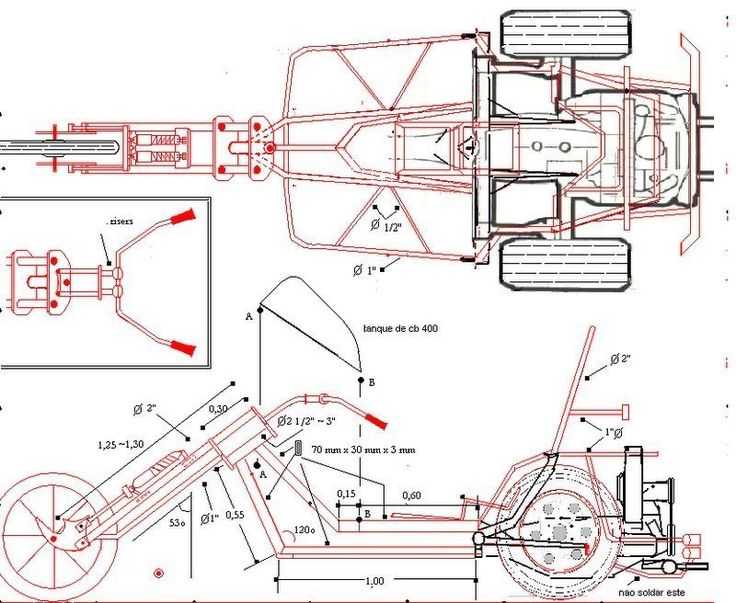

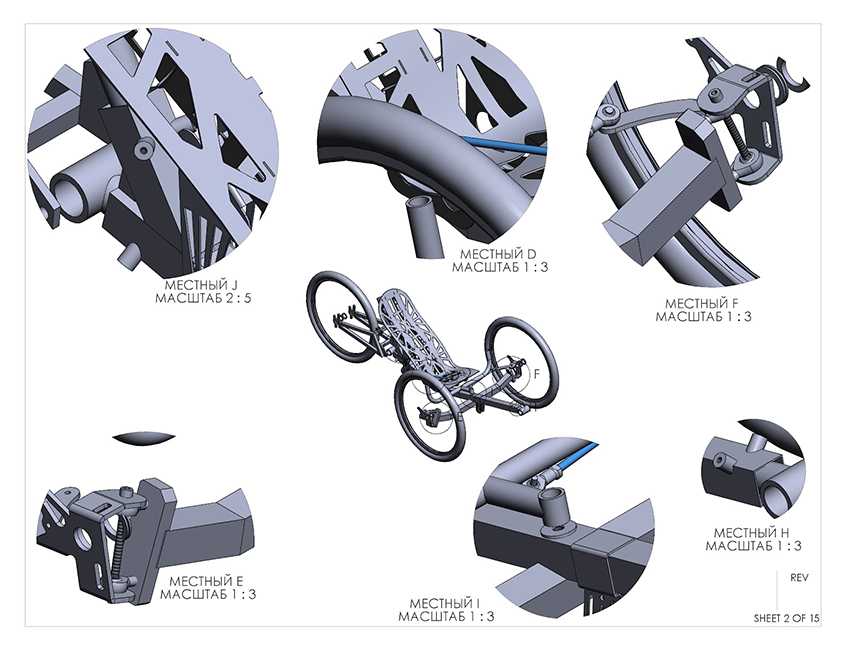

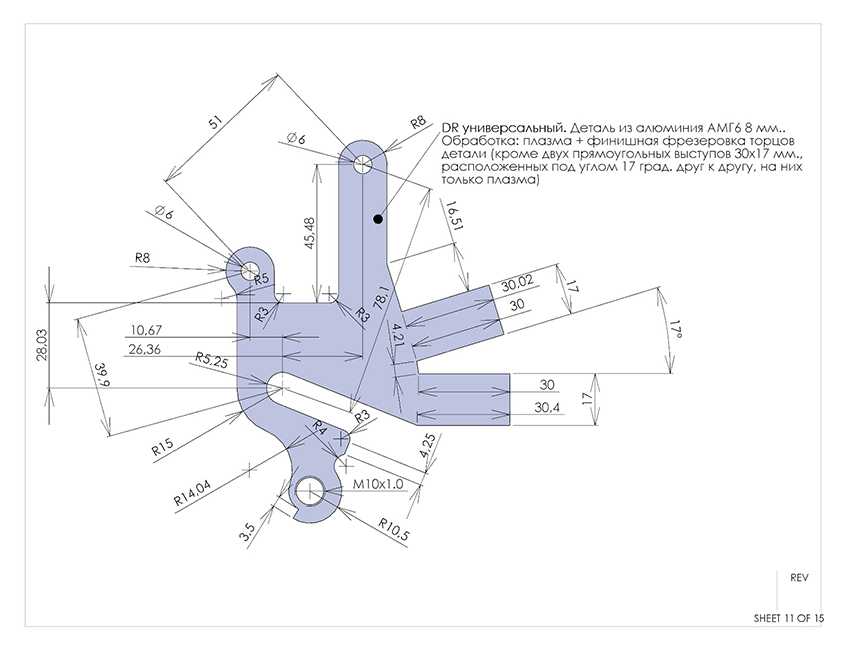

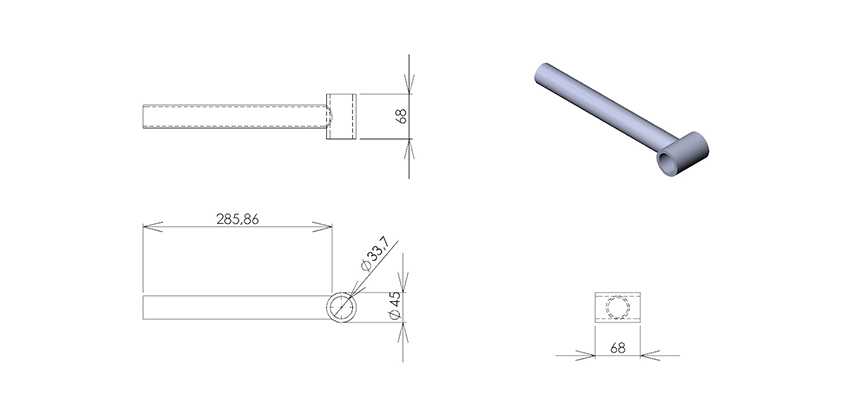

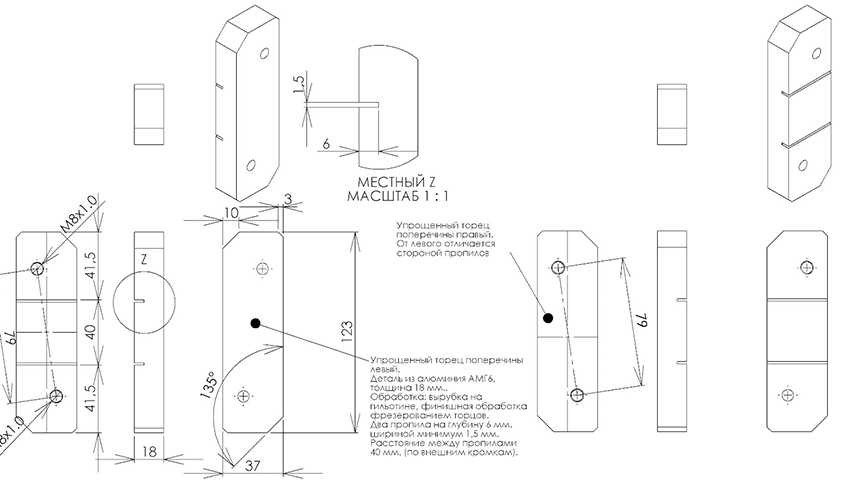

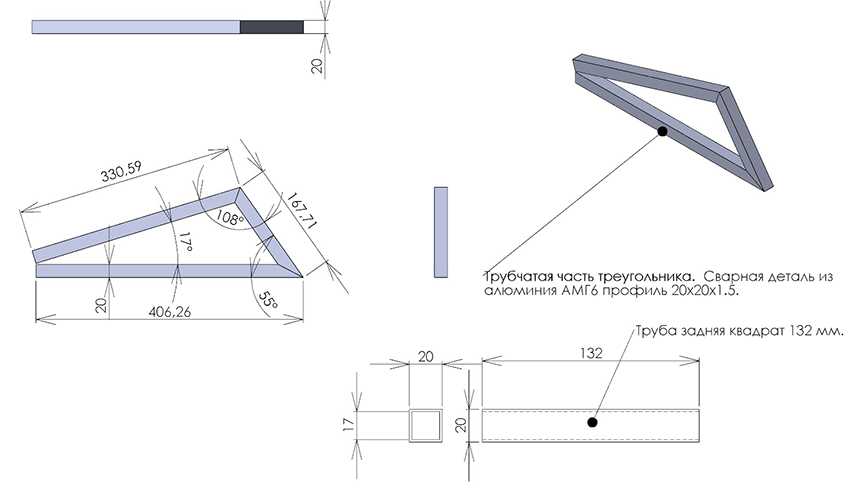

Дрифт трайк – чертежи

Для того чтобы правильно и точно собрать всю конструкции необходимо изготовить чертеж. На чертеже нужно точно расчертить всю конструкцию велосипеда и указать примерные размеры. Внизу на рисунках показаны образцы чертежей. Конечно, его можно изготовить самостоятельно и указать свои размеры.

Как сделать велосипед для дрифтинга — подробная инструкция

После изготовления чертежей, можно приступать к изготовлению велосипеда для дрифтинга.

Пошаговая инструкция изготовления:

1. Для начала нужно подготовить основу всей конструкции. Для нее отлично подойдет любой старый трехколесный велосипед или разбитый BMX с 20 дюймовыми колесами. Понадобится только передняя часть вместе с колесом, вилкой, рулем и куском рамы с нижней трубой переднего треугольника. Подседельную трубу и верхние задние перья нужно отпилить под самое основание. А вот нижние перья нужно обязательно оставить на своем месте;
2. На нижние перья устанавливается доска или обычная фанера. Лучше всего устанавливать материал покрепче, чтобы он смог выдерживать большие нагрузки;
3. Изготовление рамы. Для этого подойдут прочные трубы диаметром 16 и 30 мм;
4. После того как рама будет готова, следует изготовить задние колеса. В качестве этих элементов можно использовать уже готовые маленькие колеса от тележек, или изготовить самостоятельно, например, вырезать из дерева. Задние колеса должны иметь следующие параметры – размер ширины и диаметра должен составлять по 2,5 дюйма. Желательно на задние колеса одеть отрезок трубы из ПВХ. С помощью этого материала, катки будут лучше скользить, и их движения будут плавными и быстрыми;
5. Для создания упора для ног можно приварить два куска трубы к перьям вилки;
6. В конце следует сделать удобное посадочное место. Для него можно использовать стул из пластика или покрышку от автомобиля.

Также для сборки всей конструкции понадобятся следующие инструменты:

1. Молоток;
2. Ножовка или болгарка;
3. Трубогиб. Он нужен во время сборки рамы, С помощью этого инструмента можно согнуть трубы в углах в виде дуг, для хорошего закрепления всей конструкции;
4. Сварочный аппарат. Этот инструмент пригодится для сваривания трубы и перьев вилки.

Где лучше купить запчасти?

В принципе для самостоятельной сборки этого велосипеда не потребуется сверхъестественных и дорогих запчастей. Все, что нужно у многих имеется дома.

Такие детали как педали или колеса, можно приобрести в магазинах велозапчастей. А вот доски и трубы, лучше всего приобретать в строительных магазинах.

Дрифт Трайк своими руками: подробное описание с фото

Постройка самодельного Дрифт Трайка своими руками: фото, размеры, подробное описание, также видео изготовления Трайка.

Решили собрать Дрифт Трайк для покатушек, для постройки самоделки понадобились материалы:

• Китайский мотор LIFAN мощностью — 8 л.с. с понижающим редуктором и центробежным сцеплением.
• Труба сечением 25 мм с толщиной стенки 2 мм.
• Переднее колесо 26-е от горного велосипеда с дорожной резиной.
• Руль, вынос и рулевая тоже от велосипеда.
• Сидение купили в интернете.
• Задняя ось вместе с колесами от б/у карта.
• Подшипники UCP206 (для задней оси).

Первым делом сварили трубчатую раму. Стапеля у нас не было, поэтому чтобы выставить геометрию были использованы тонкие стальные прутики.

После того как геометрия выставлена, прутики заменялись на трубы, и так шаг за шагом, пока не получится симметричная и ровная конструкция. Рулевой стакан был изготовлен самостоятельно, видел что их отрезают от поломанных рам, у нас ни поломанной стальной рамы, ни желания таким заниматься не было. На самом деле ничего сложного, магия вальцевания молотком и все стоит и держится как нужно.

По началу все трубы были прихвачены парой точек. После проверки геометрии, сравнения ее со своими массогабаритными показателями и проверки того, что все навесное становится как нужно, уже было все надежно обварено со всех сторон. Больше всего времени занимали именно примерки и подгонки, так как в целом конструкция не очень сложная. Всего на весь трайк ушло 8 метров трубы.

Теперь об органах управления, по началу мы думали газовать ручкой от велосипедных тормозов. Самый длинный трос, который мы нашли в веломагазине (2м) оказался все же короткий и мы приколхозили проволоку от сварочника. Для первого выезда было норм, но неожиданное отсутствие возможности сбросить газ, сразу же заставило сделать упоры на раме, чтобы использовать трос из двух частей. Сразу же ручка была заменена на ручку газа от мопеда.

Связка мотор-редуктор работают очень просто, наваливаешь газ, мотор раскручивается и срабатывает центробежное сцепление, после чего трайк начинает ехать.

Возможно, мы не угадали с углом установки переднего колеса и нужно его сделать чуть более тупым, так как не сразу получается почувствовать грань перед разворотом. Ну и плавность реакции трайка на действия пилота тоже могла бы быть чуточку получше, так что сразу учитывайте этот момент, если будете повторять наш небольшой путь.Скорости, на которых происходит весь фан, не большие, так что можно смело давать кататься женам и детям. Единственное что мы еще добавим это бампера, как на картах, на всякий случай.

Видео о постройке самодельного Дрифт Трайка.

источник

Выбор материалов для рамы

При выборе материалов для рамы дрифт трайка необходимо учесть несколько важных факторов, таких как прочность, легкость и доступность.

Одним из наиболее распространенных материалов для рамы является сталь. Стальные трубы обладают высокой прочностью, они легко поддаются обработке и сварке, что позволяет создать качественную и надежную раму. Кроме того, стальные трубы доступны и широко распространены, что делает их отличным выбором для любителей дрифт триков.

Еще одним вариантом является алюминий. Он отличается низким весом и высокой прочностью, что позволяет создать легкую и одновременно прочную раму. Благодаря высокой коррозионной стойкости, алюминиевая рама не требует дополнительной защиты от воздействия влаги

Кроме того, алюминий позволяет создавать более сложные геометрические формы рамы, что может быть важно для дизайна дрифт трайка

Для тех, кто хочет создать особенно легкую раму, можно рассмотреть вариант из карбонового волокна. Карбоновые волокна обладают высокой прочностью при небольшом весе, что позволяет значительно снизить массу трайка. Однако стоимость карбоновых материалов выше, а также для работы с ними требуется специальное оборудование и навыки.

В итоге, выбор материалов для рамы дрифт трайка зависит от ваших предпочтений и возможностей. Вы должны учесть требования к прочности, весу и дизайну рамы, а также свои навыки работы с материалами

Независимо от выбранного материала, важно уделить внимание качеству сварки и сборке рамы, чтобы обеспечить безопасность и надежность вашего трайка

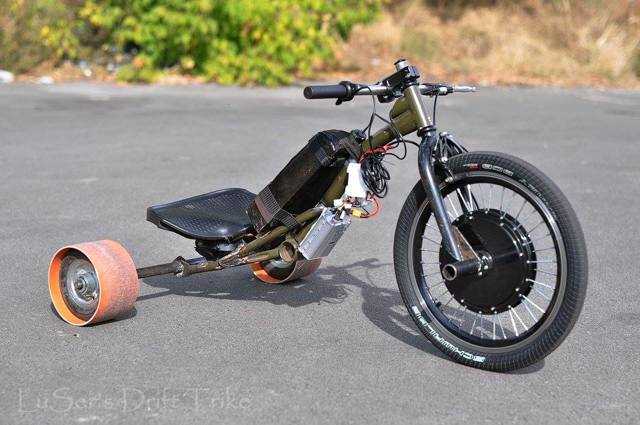

Дрифт-трайк на электротяге своими руками

Дрифт Трайк (Drift Trike)–трехколесный велосипед, создавался для дрифта (скольжения), прохождения поворотов в управляемом заносе за счет слабого сцепления с асфальтом задних колес, изготовленных из пластмассы или полиэтиленовых труб натянутых на пневматические колеса.

Как пишет Вики, Истоком дрифт трайка является Новая Зеландия спорт-движение называлось «boy racers». В 2011 году в США даже организовали American Drift Trike Association, с целью «промоушна» дрифт трайка. Drift Trike становится признанным видом спорта, к примеру компания Red Bull спонсирует «новозеланскую» команду Drift Trikes Whangarei.

• У меня же идея – создать собственный трайк, появилась после просмотра роликов на ютубе, тысячи их!
• Пытался найти готовый трайк, но ничего из этого не вышло, поэтому решил делать сам. Купил на барахолке раму
• от BMX, как резать и варить подсмотрел на ютубе (к сожалению ссылку не дам, так как это видео удалено).
• Прикинул в «фотошопе» как примерно будет выглядеть рама (слева — до обрезки, справа — после обрезки)
• Такие детали как: рама, вилка, руль, вынос, пеги, седло покупались б/у, задняя ось нашлась в металлоломе на даче.Все это сварилось в такую конструкцию:

Задние колеса с пневмошинной от обыкновенной тачки (с надписью на покрышке «NOT FOR HIGHWAY USE» и внешним диаметром 210мм), они отлично подходят для канализационной трубы диамером 200мм.

Но у канилизационной трубы есть большой минус – пластмасса хрупкая, легко лопается при наезде на камушек или при спрыгивании с невысокого бордюра.

Расход таких труб получился высоким: одна покатушка – минус один обрезок трубы. Идеально, я думаю, было бы купить трубу для большого давления, такие трубы толстостенные и

более пластичные, но такую трудно достать.

Купил мотор-колесо уже с ободом 20′ и заспицованное, отдельно в веломагазине купил камеру и покрышку. С соответствующим названием покрышки «Crazy Bob».

Неприятно удивила скорость облысения покрышки, за лето стерлась в ноль при не таком уж частом выкатывании трайка.

Контроллер для управления мотором, и предохранитель.

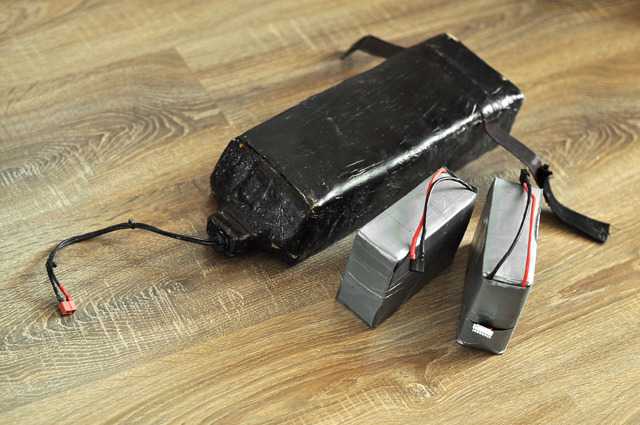

Аккумуляторы литийполимерные 2 шт (LiPo, суммарное напряжение 48В и емкость 10Ач) уже были, покупал их пару лет назад для своего электровелосипеда.

1. Бокс для аккумуляторов так же был изготовлен под электровелосипед (крепится на багажнике), делал его из стекловолокна и эпоксидной смолы.
2. Вся сборка дрифт трайка заняла около 2 месяцев.

Естественно первый выезд был самим ярким, море адреналина, визжание шин, запах паленой резины,..

• Больше фоток в Галерее.
• Больше фоток тут
