Сборка кровати с подъёмным механизмом: пошаговая инструкция

Как собрать кровать с подъемным механизмом

Кровать с подъемным механизмом – более сложный вариант сборки, но вы легко справитесь и с ним. Приготовьте инструкцию и разложите перед собой все детали мебельного комплекта: три царги (левая, правая, центральная), уголки, основа для ножек, ножки, подъемный механизм, реечное основание, полки, центральная стяжка и листы МДФ, несколько комплектов винтов и гаек. Чехол. Вам понадобится шуруповерт и немного внимательности. Итак:

К боковым царгам прикрепите основу для будущих ножек – изножье. Установите ножки.
Закрепите с помощью винтов уголки на боковые царги.
Закрепите полки на царгах и изголовье.
С помощью винтов закрепите механизм подъема на боковых царгах.
Закрепите центральную и боковые царги по уголкам. Пока не затягивайте винты!
Закрепите изголовье и выровняйте все царги между собой и только после этого затяните все винты по периметру.
Установите центральную стяжку.
Закрепите раму кровати поверх подъемного механизма.
Поднимите раму и установите амортизаторы утолщением вверх. Затяните гайки до упора и на пол оборота обратно.
Установите на раму ограничители.

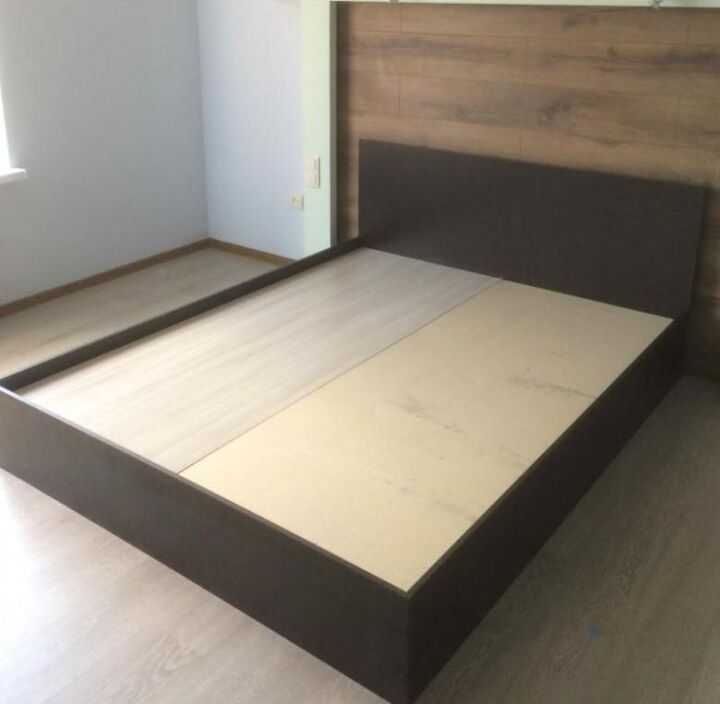

Уложите листы МДФ в основание мебели.
Наденьте чехол по периметру кровати, начиная с углов центральной царги.

Как видим, сборка любого спального места под силу каждому человеку, который владеет базовыми монтажными навыками: умеет держать шуруповерт, внимательно читать инструкцию и работать на результат. Существуют свои нюансы, как собрать выдвижную кровать, как собрать механизм кровати и даже, как разобрать кровать, не повредив основание. Но это уже темы для другой статьи.

Подробная инструкция сборки кровати Барселона

Шаг 1: Подготовка кровати

Прежде чем приступить к сборке, убедитесь, что вам доступны все необходимые инструменты и комплектующие, указанные в инструкции к кровати Барселона. Поставьте все детали на пол рядом с рабочей зоной.

Шаг 2: Сборка основания

Соедините боковые рамы кровати, используя вкручивающиеся соединители, которые обычно идут в комплекте. Убедитесь, что рамы находятся в нужном положении и углы соединений прямые.

Шаг 3: Установка реечного основания

Вставьте реечное основание внутрь боковых рам, расположите реечки в равномерных интервалах и закрепите их на рамах с помощью специальных клипс. Убедитесь, что реечки плотно прилегают и не имеют люфтов.

Шаг 4: Установка ножек

Проверьте, имеет ли кровать Барселона регулируемые ножки. Если да, установите их на нужной высоте, затянув соответствующие фиксаторы.

Шаг 5: Установка изголовья и изножья

Закрепите изголовье и изножье к боковым рамам кровати, используя входящие в комплект соединители или крепежные элементы.

Шаг 6: Подгонка и закрепление

Визуально проверьте и при необходимости отрегулируйте все соединения, чтобы кровать была устойчивой и надежной. Затяните все болты и гайки.

Шаг 7: Завершение установки

Перед использованием кровати Барселона убедитесь, что все элементы крепко закреплены и не имеют люфтов. Установите матрас на реечное основание кровати и наслаждайтесь уютом и комфортом вашей новой кровати.

Теперь вы знаете, как правильно собрать двуспальную кровать Барселона. Следуйте инструкции шаг за шагом, и у вас все получится! Собранная кровать будет прекрасным дополнением вашей спальни и обеспечит вам комфортный отдых и качественный сон.

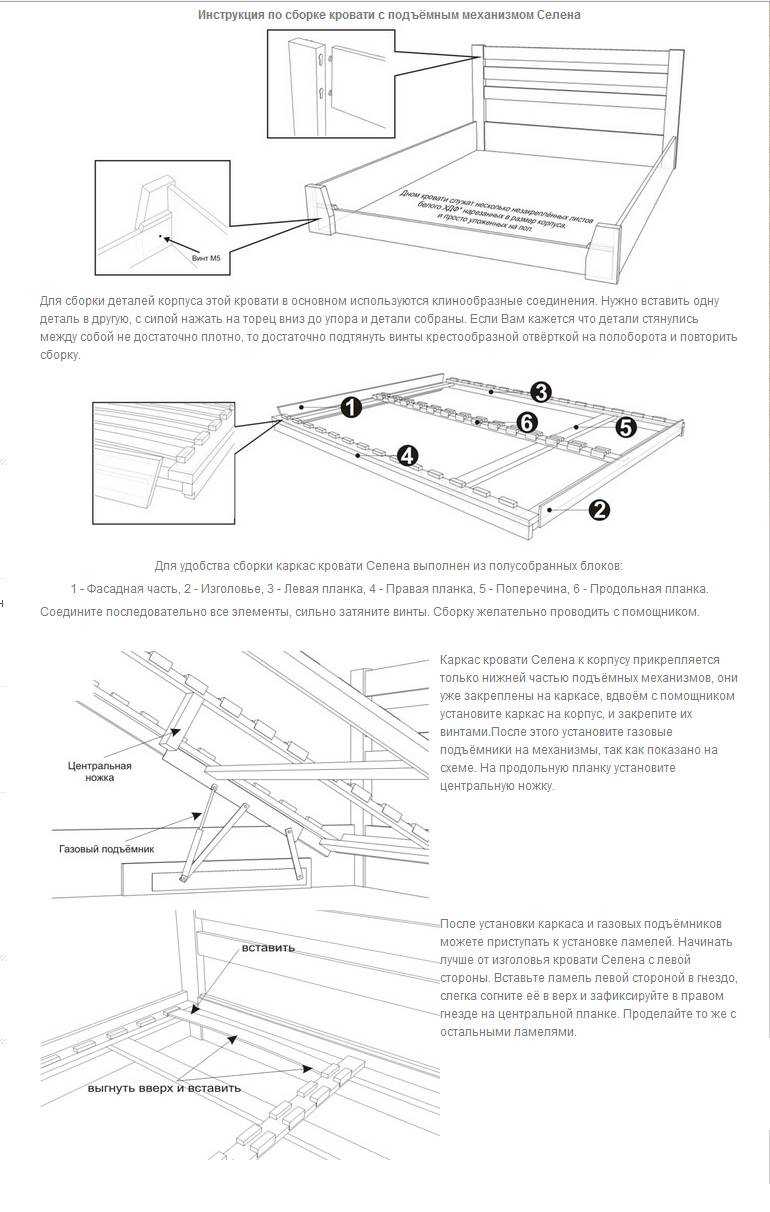

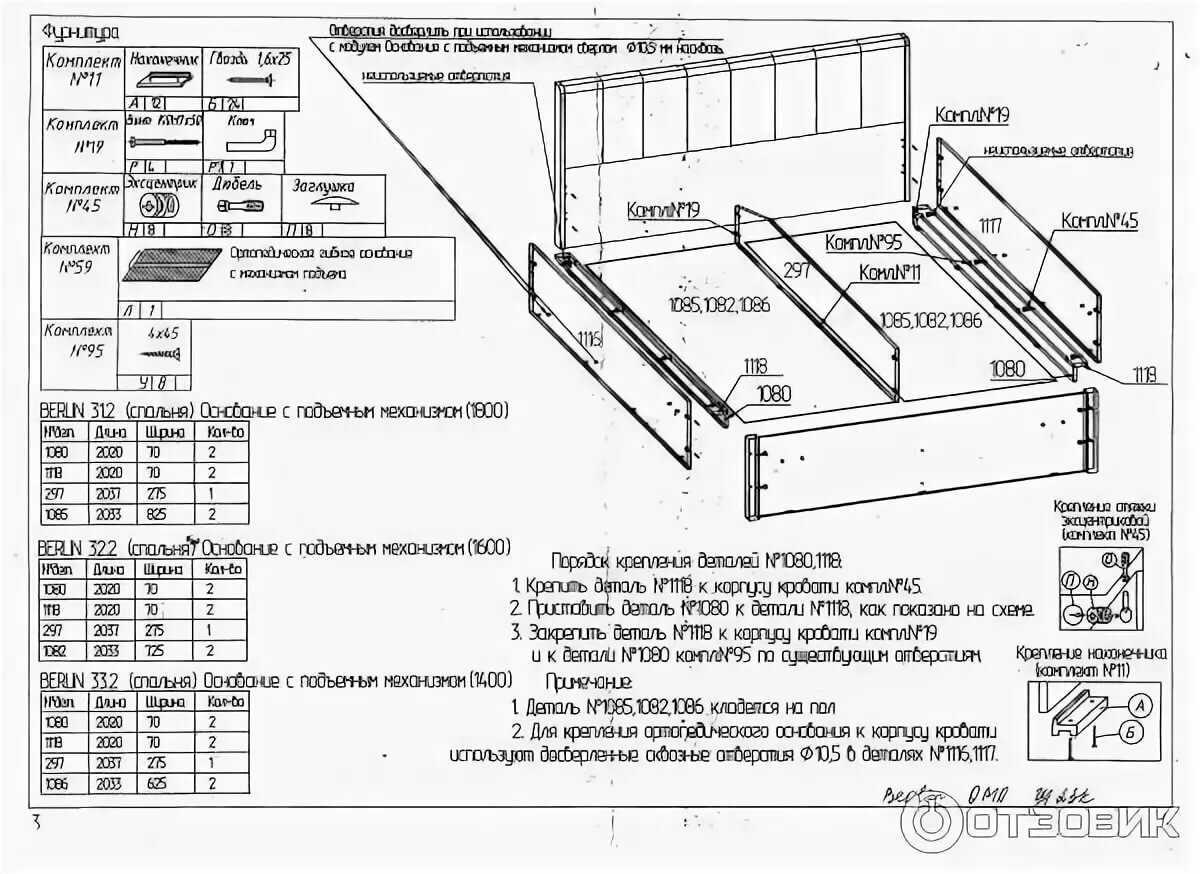

Детальная схема по сборке кровати с подъемным механизмом

Желанная кровать приобретена. Как ее собрать? По сути, спальное место с подъемником складывается, как и обычное ложе, только добавляются детали, в виде газлифта или пружинного механизма.

Первый этап
предполагает сборку короба кровати. Соединяются между собой обкладочные панели, крепится центральная перекладина, на которой укладываются для дальнейшего закрепления листы ДСП, МДФ или деревянные щиты (материал дна укомплектовывается в зависимости от модели мебели и ее цены). Далее присоединяют изголовье, а готовый короб закрывают съемным чехлом, чаще всего мягким (но опять-таки, все зависит от выбранной модели, некоторые бюджетные варианты не комплектуются таким чехлом).

На втором этапе
происходит установка подъемного механизма

Очень важно сделать это правильно, ведь неточности в размещении, ошибка в определении сторон, способны нарушить работу подъемника, сломать механизм. Опытные мастера рекомендуют заказывать уже собранное подъемное устройство, которое нужно поочередно прикрепить к нижнему корпусу

При этом, первым монтируется непосредственно механизм подъема, а на него устанавливаются газовые амортизаторы.

Третий этап
состоит из сборки верхней части кровати, чаще всего — это ортопедическое основание на ламелях. Их забивают в специальные держатели молотком. Это занимает немало времени, ведь каждую ламель необходимо закрепить с двух сторон, а их на односпальную кровать приходится не менее 15 штук, на двуспальную — в два раза больше.

Четвертый этап
предполагает соединение верхней основы с подъемным механизмом. Очередность та же: сначала верх кровати прикручивается винтами к подъемнику, а потом к нему крепится газовый амортизатор. При этом, все работы выполняются с поднятой основой и откинутым механизмом.

Основной процесс завершен. При необходимости, некоторые детали докручиваются, устанавливаются ножки (если они предусмотрены комплектацией), происходит испытание механизма, его смазывание для бесшумной работы.

Возможно собрать кровать самому или лучше воспользоваться помощью специалистов

Собрать подъемную кровать возможно самостоятельно, это не является сверхзадачей только для посвященных. Обычно, к каждой единице мебели прилагается инструкция от производителя, имеющая все необходимые указания по правильному монтажу. Конечно, любой консультант предложит помощь профессиональных мастеров, это его прямая обязанность. Но вы имеете право отказаться от услуги, произвести сборку самому. Здесь есть несколько важных моментов, о которых следует упомянуть:

любые повреждения, возникшие в процессе самостоятельной установки не являются гарантийными;
время, затраченное на самостоятельную сборку мебели, никем не компенсируются;
вышедший из строя подъемник, во время неистекшего гарантийного срока не компенсируется бесплатно, если будет доказано, что поломкой послужил неправильный самостоятельный монтаж.

В то же время, доплатив на услугу профессиональной сборки, вы экономите время, и обезопасите себя от не гарантийных поломок.

С чего начинать сборку кровати

В каждом доме есть спальня, а часто и не одна, поэтому к выбору кровати следует отнестись основательно. По своей функции они бывают детские и взрослые, которые делятся на односпальные, полутороспальные и двуспальные. Несмотря на то, что промышленное и частное производство изготавливают огромное количество моделей, сборка производится в одном порядке.

Итак, домой привезли упакованные части новой мебели. Возьмите канцелярский нож и аккуратно раскройте картонную упаковку. Все детали пусть останутся лежать в том порядке, что упаковали на фабрике. Теперь возьмите инструкцию и определите назначение каждой детали, чтобы облегчить понимание мануала по сборке.

Во время приема прибывшего комплекта деталей проверьте, чтобы упаковка не была поверждена

Конструктивные детали состоят из:

каркаса, который может комплектоваться ножками

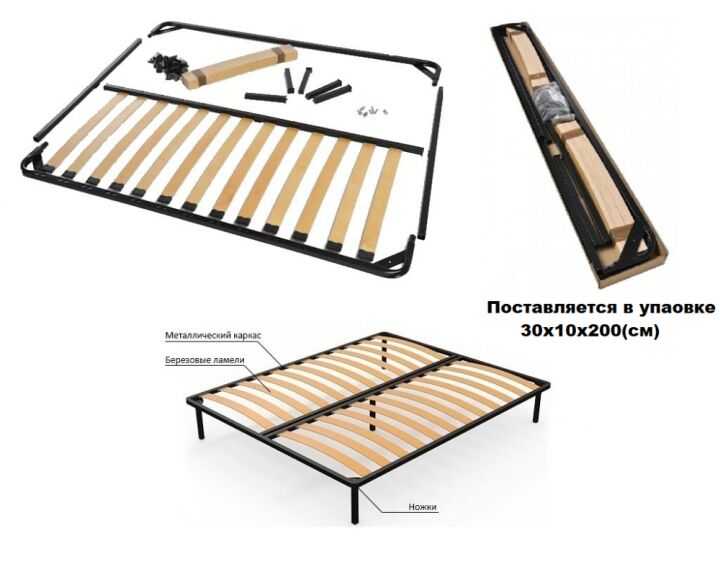

рамы, выполненной из дерева или металла, поперек которой располагают рейки
матрац – эта важная целая деталь мебели для сна
механизм подъёма (комплектуется не все модели)

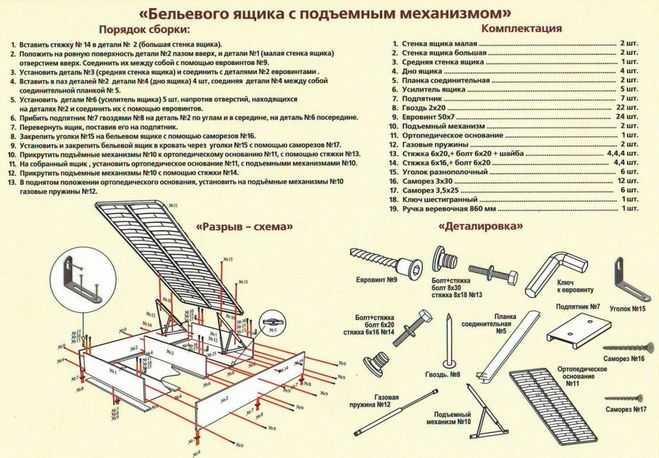

Комплектация и схема сборки указывается в прилагаемой инструкции

Инструкция по сборке двухъярусной кровати

В целях экономии пространства родители довольно часто приобретают двухъярусную кровать. Тем не менее приобретение такой мебели дорогое удовольствие, поэтому проще собрать изделие своими руками.

Необходимые материалы и размеры:

	Количество	Толщина,мм	Ширина,мм	Длина,мм	Название детали
A	4	38	76	1730	ножки
B	4	38	76	1730	внешние накладки на ножки — вырезать необходимую длину
C	4	38	140	2030	боковые стенки
D	4	32	44	1850	опорные бруски
E	8	20	140	914	верхние и нижние доски спинок
F	4	20	90	914	центральные доски спинок
G	24	20	76	1000	рейки дна
H	1	20	90	1510	вертикальный элемент лестницы
I	3	20	64	482	ступеньки лестницы
J	2	20	90	1800	боковые ограждения — вырезать необходимую длину

Прежде чем начинать сборку двухъярусной конструкции, определитесь с местоположением спальных мест в комнате. Кроме этого, родителям нужно учесть тот факт, что мебель должна быть прочной, устойчивой и безопасной, ведь двухъярусная кровать чаще приобретается для детей. Перед началом изготовления конструкции измерьте размеры матрасов. Эти значение и будут определять размер спального места.

Как правильно собрать самому двухъярусное спальное место

Нужно подготовить все материалы, и лишь затем приступить к процессу. Этапы работы:

Сначала нужно изготовить рамы будущих кроватей. Используют деревянный брус с сечением 5 * 10 мм, из которого собирается прямоугольник с размерами будущего спального места. Соединять брус лучше при помощи металлических уголков.
Установка распорок внутрь рамы. Количество распорок варьирует от предполагаемой нагрузки, обычно их количество не превышает 4 штук. Их изготавливают из того же бруса, что и сама рама.
Затем к раме прикрепите бортики. Они изготовлены из досок разных размеров: для верхнего спального места используется доска с шириной 20 мм, а для нижнего подойдет доска в 15 мм. Крепятся бортики на саморезы.
Изготавливаем 4 стойки, высота выбирается исходя из требуемой высоты второго яруса кровати. Для стоек используется брус с сечением 5 * 10 мм.
На высоте первого и второго ярусов в опорах делаются отверстия под винты. Также их делают в спальных лежаках.
Если двухъярусная кровать будет прикреплена к стене, то крепеж проводят при помощи винтов. Причем крепится конструкция на уровне второго яруса. Если мебель вдали от стены, то это не потребуется.
Для лестницы используют брус 4 * 6 см. Из него вырезаются ступеньки по ширине лестницы, которые крепятся на рамы спальных мест. Далее, следует при помощи саморезов сделать перекладины.
На рамы каждой кровати в качестве дна укладывают либо листы фанеры, либо используют рейки, прикрепленные в специальные держатели.

После соединения всех частей, изделие тщательно шлифуют, обрабатывают кромки и покрывают лаком.

Иметь удобную и красивую кровать мечтает каждый, но для малогабаритного жилья сложно подобрать модель, которая одновременно отвечала бы всем этим требованиям

Здесь важно рационально использовать ограниченную площадь комнаты, поэтому стоит обратить внимание на вариант с подъемным механизмом. Самостоятельная сборка кровати с подъемным механизмом по инструкции на видео является вполне доступным процессом

Наличие удобной кровати позволяет человеку высыпаться и восстанавливать силы перед новым днем. Если спальня не отличается большими размерами, не стоит огорчаться. Достаточно выбрать кровать с подъемным механизмом, для которого характерны компактные размеры, высокий комфорт и оригинальный дизайн. Причем, стоимость такой мебели может быть разной, поэтому можно подобрать вариант на любой кошелек. А чтобы сэкономить еще больше, стоит проанализировать, как собирают такие конструкции профессионалы, и сделать то же самое.

Схема сборки кровати с подъемным механизмом достаточно проста, но вначале следует узнать основные достоинства подобной мебели. Изделия такого плана обеспечивают человека комфортом во время отдыха и сна, но при этом не занимают много свободного места в комнате. Подъемный механизм крепится на вместительный короб, внутри которого можно хранить постельное белье, покрывала.
Таким образом, при маленькой площади можно решить проблему хранения постельных принадлежностей. По этим причинам кровати с подъемным механизмом так популярны среди владельцев небольших по площади городских квартир.

Для самостоятельной сборки подобной конструкции понадобится такие инструменты и материалы:

метизы;
набор отверток, накидной гаечный ключ, шуруповерт;
гаечный ключ;
измерительная рулетка;
строительный уровень;
молоток;
лист бумаги, простой карандаш.

Таким образом, для работы не потребуется дорогостоящего оборудования или редких инструментов, что существенно облегчает подготовительный этап.

Сборка двуспальной кровати пошагово

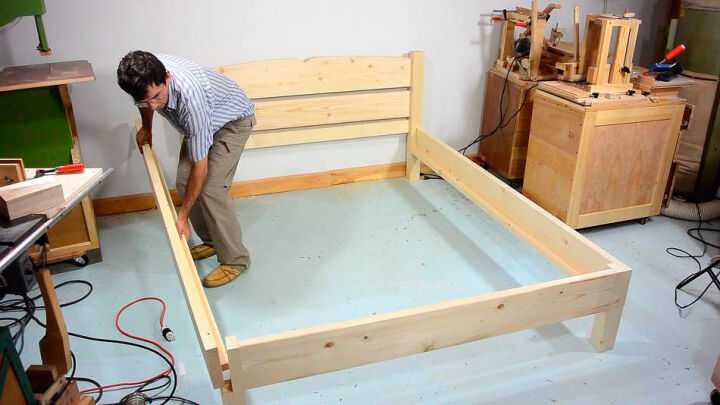

Сборку двуспальной кровати следует начинать с каркаса.

Разложите царги так, как они должны быть расположены, то есть правая — справа, левая – слева. Если есть центральная, соответственно по центру.
К боковинам царг следует прикрепить металлические стяжки. Они фиксируются винтами, которые входят в комплект кровати с помощью шуруповёрта. Однако, до конца не закручивайте, ещё рано.

Ваша кровать на ножках? Тогда прикрепите несущую площадку под неё. Только будьте внимательны: она должна располагаться ближе к полу, а не наоборот.
Прикручиваем ножки. Их можно сразу затянуть посильнее.
К царгам прикручиваются уголки, и тоже пока что наживую, без плотной фиксации.

К царгам прикручиваются металлические упоры, на которые ляжет основа. Они будут нести большую нагрузку, поэтому фиксируйте их особенно крепко.
Соединим царги между собой, опять же пока не закручивая винты до упора.

Прикрепить изголовье. Здесь вам скорей всего понадобится помощник. Соедините изголовье с царгами. Добейтесь идеально прямых углов и ровных поверхностей, отрегулируйте положение кровати и только тогда закручивайте все винты до упора.

Далее можно установить центральную стяжку. Это металлический брус, который увеличит жёсткость каркаса и не допустит его прогиба.

Теперь собираем основание. Сначала к каркасу приделываются латодержатели. Для этого в штанге предусмотрены специальные отверстия, так что высчитывать расстояния вам не придётся. Здесь надо всё прикручивать на совесть.

Вставляем ламели в латодержатели. Вам придётся слегка согнуть их, они должны плотно войти до щелчка. Кладём собранное основание на каркас. Теперь можно проверить прочность работы. Испытываем кровать на совесть: двигаем, толкаем, садимся, можете даже попрыгать на ней. Всё в порядке? Значит, можно положить матрас и приятных вам сновидений.

Доставим завтра
Доставим завтра
Доставим завтра
Хит
Доставим завтра
Хит

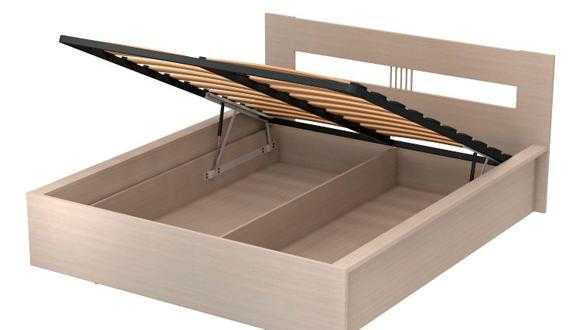

Этапы сборки кровати с подъёмным механизмом

Процесс сборки кровати с подъёмным механизмом для удобства лучше разделить на несколько частей:

монтаж основания и ножек;
фиксация угловых стяжек;
крепление подъёмного механизма;
завершающий этап.

Сборка основания и монтаж ножек

Для начала следует собрать основание и устанавливают опоры, если конструкция изделия предполагает наличие ножек.
Как правило, периметр состоит из спинки у изголовья кровати и трёх горизонтальных планок, которые соединяются между собой с помощью подходящих крепежей. Это так называемые царги (в переводе с немецкого, «рамка»). Чтобы надёжно зафиксировать детали конструкции, используют винты и шуруповёрт.

Монтаж ножек осуществляется на специальные площадки с помощью винтов и гаек.
Как правило, они уже находятся на продольных элементах, но иногда приходится прикручивать их самостоятельно. Затем специалисты рекомендуют приступить к установке полок и уголков.

На готовый короб навешивают изголовье кровати. Следующим шагом является монтаж угловых стяжек.

Монтаж угловых стяжек

По мнению специалистов, стяжки добавляют конструкции будущей кровати надёжности. Для работы необходимо будет найти подходящее сверло, отвёртку и шестигранник.

Крепление подъёмного механизма

Устанавливая подъёмный механизм, важно не допустить серьёзных ошибок, иначе он не будет плавно работать. Для выполнения поставленной задачи необходимо:

Зафиксировать винтами каркас кровати на механизме подъёма. До того как затягивать крепежи, постарайтесь тщательно выровнять все зазоры.
Установить газовый амортизатор в подъёмный механизм цилиндром вверх, для этого используют специальные гайки и шайбы.
Тщательно затянуть все элементы крепежа до упора. В конце можно слегка ослабить гайки (для обеспечения минимального люфта).

На данном этапе сборки изделия важно не спешить, осторожно осуществляя все манипуляции. Иначе в случае ошибки со временем придётся столкнуться с пошатыванием и поскрипыванием кровати. Предварительно можно проконсультироваться с более опытными мебельщиками или изучить различные видео в интернете, где подробно описывается весь алгоритм действий, возможные трудности и пути их решения

Предварительно можно проконсультироваться с более опытными мебельщиками или изучить различные видео в интернете, где подробно описывается весь алгоритм действий, возможные трудности и пути их решения.

Завершающий этап

В завершение работы специалисты рекомендуют прикрепить на каркас ручки (для более удобного подъёма) и ограничитель для матраса.
Если основание выбранной модели состоит из ламелей, их нужно забить молотком в предназначенные держатели. После этого останется только осуществить монтаж дна и надеть чехол на периметр кровати.

Осуществляя сборку мебели своими руками, необходимо учитывать некоторые важные факторы:

видимые дефекты изделия (сколы, трещины), которые появились в результате самостоятельной сборки, не относятся к гарантийному случаю;
у начинающего мастера сборка кровати с подъёмным механизмом может занять много времени и сил;
в том случае, если со временем подъёмный механизм выйдет из строя, а производитель докажет, что причиной поломки является неправильная самостоятельная сборка конструкции, магазин не станет возмещать убытки.

Весь процесс монтажа не такой сложный, как может показаться на первый взгляд. Главное, выполнять работу без спешки и очень аккуратно, придерживаясь правил безопасности.
Если хоть немного сомневаетесь в своих силах, лучше подключить более опытных помощников или доверить работу профессионалам. Правильно сложенная кровать с подъёмным механизмом подарит своим владельцам полноценный, комфортный отдых, а также позволит существенно сэкономить пространство комнаты.

Мне всегда нравилась спальная мебель с откидным верхом

Доступное пространство под матрасом позволяет сложить в корпус кровати много вещей, это заменяет шкаф или комод, что немаловажно для небольшой спальни. Я решил сам сделать двуспальную кровать с подъёмным механизмом своими руками

Давно занимаюсь изготовлением мебели в своей небольшой мастерской. Наличие соответствующего оборудования и большого набора инструментов заметно облегчало решение моей задачи. После недолгих поисков в средствах массовой информации остановил свой выбор на конструкции кровати с подъёмным механизмом с газовыми амортизаторами.

Как установить газлифт в кровать

Данный подъемный механизм – самый популярный среди производителей, около 50% всей мебели оснащены именно этим подъемником. Как собрать и установить газлифт на кровать? Предлагаем пошаговую инструкцию.

Шаг 1. Собрать короб кровати. Установка подъемного механизма не может быть осуществлена без готового нижнего корпуса, ведь именно к нему он будет крепиться.

Шаг 2. Собрать подъемник, зафиксировать его у боковой панели. Это самое ответственное задание. Сборка механизма – кропотливый труд, требующий знаний и конструкторского мышления, поэтому опытные мебельщики рекомендуют приобретать уже собранное устройство. Оно не требует многочисленных манипуляций, лишь правильное расположение относительно сторон (лево и право), и строгую симметрию.

Шаг 3. Закрепить ортопедическое основание на подъемном механизме. Верх кровати, или ортопедическое основание, на котором будет лежать матрас, предварительно нуждается в сборке, и только в готовом виде его следует крепить на подъемник и газовые амортизаторы

Важно отметить, что крепление должно происходить при поднятом основании

Процесс установки завершен, можно демонстрировать работу подъемника, закручивать плохо закрепленные детали, укладывать на кровать матрас. Алгоритм достаточно прост, при соблюдении инструкций с ним справиться любой

Самое важное – это непосредственно газлифт, чтобы выбрать его правильно, рассчитать оптимальную нагрузку, лучше обратиться к специалисту

Делаем подъемный каркас

Сборка подъемного каркаса своими руками состоит из двух основных этапов, это столярно-плотницкие работы и процесс обработки.

Столярно-плотницкие работы:

сборка начинается с подготовки деталей для каркаса, согласно чертежу, в котором указаны все размеры;

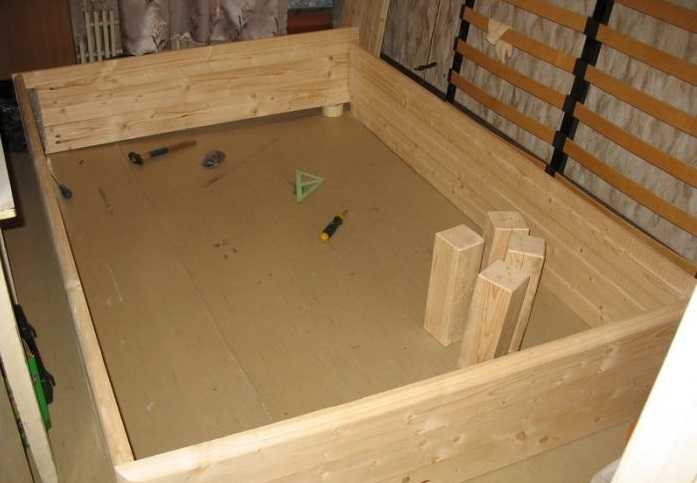

далее, собирается основа каркаса, это короб из калиброванных досок. Процесс необходимо проводить на полу, для исключения перекосов. Для выравнивания углов необходимо использовать строительный угольник;

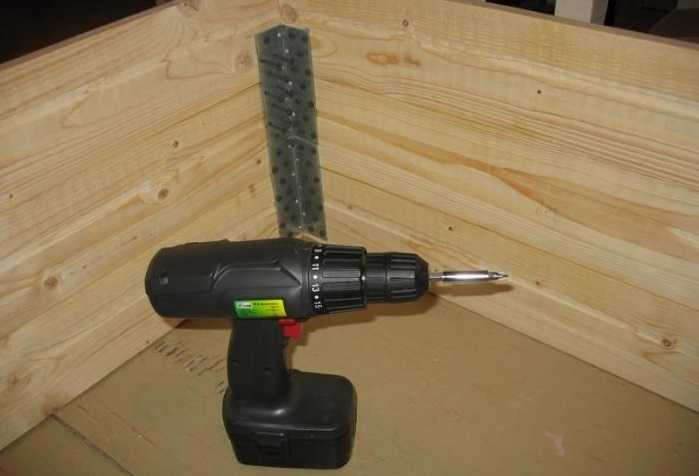

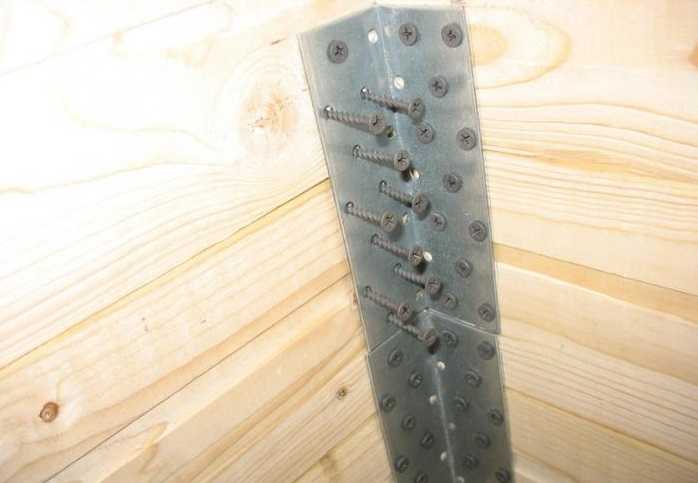

производится стяжка конструкции при помощи металлических уголков, а для прочности места стыков проклеиваются столярным клеем

Во время крепления нужно обратить внимание на шляпки саморезов, они должны утопать в древесину, но не сильно. Появившиеся места спилов рекомендуется сразу обрабатывать от заусенцев;
в случае больших размеров спального места рекомендуется сделать центральную перегородку вдоль каркаса;
следующий этап — это крепление реек, которые прикручиваются при помощи саморезов с внутренней стороны боковин, выровняв их по нижнему краю короба

Нужны они для крепления на них ламелей. Размер реек должен быть в пределах 20 на 80 мм;
в качестве ламелей выступают те же рейки, только длина их будет соответствовать ширине кровати. Крепление их производится на опорные рейки вдоль каркаса, с шагом не более 15 см. Для ламелей подойдет и фанера, но в этом случае установка центральной перегородки обязательна;
на этом столярный процесс окончен и подъемный каркас готов.

Обработка каркаса:

этот процесс подразумевает облагораживание деревянных деталей шкуркой или специальной шлиф машинкой и покрытие их лаком;
одним из нюансов подготовки каркаса является фанерный лист, который ложится на ламели для равномерного распределения нагрузки. Либо можно произвести укладку ламелей с частотой шага 8–10 см.

Алгоритм сборки двуспальных кроватей

Каждый вид мебели имеет свои индивидуальные нюансы, изучать их нужно в обязательном порядке. Но есть несколько универсальных советов, выполнять которые необходимо во всех случаях. Попытки упростить процесс и пренебречь некоторыми действиями станут причиной крайне негативных последствий.

Таблица. Очередность этапов сборки

Этап	Краткое описание

Подготовка места и инструментов

Двуспальная кровать имеет большие габариты, заносить ее в узкие межкомнатные двери не всегда удобно. Оптимальный вариант – мебель собирается в спальной комнате, но для этого требуется довольно много свободного пространства. Отдельно надо хранить метизы и различные дополнительные механизмы. Почти никто их производителей не включает в комплект поставки запасные части, в лучшем случае могут добавить по несколько простейших метизов, купить которые и так можно в любом магазине. Сразу проверьте инструменты. Ответственные производители сложных по инженерным решениям кроватей в комплекте дают специальные ключи для выполнения сборочных работ. Но в любом случае вам понадобится набор отверток различной ширины с одной прорезью и под звездочку, шестигранные ключи различных размеров, плоскогубцы и молоток.

Как уже выше упоминалось, не всегда инструкция оказывает помощь, но прочитать ее надо. Не пытайтесь сразу запомнить все действия, каждый пункт рассматривайте подробно. Следует найти детали кровати, о которых идет речь, узнать, какими метизами они соединяются, какую выполняют функцию и какие должны выдерживать нагрузки. Такое изучение дает возможность понять не только принцип сборки, но и узнать наиболее ответственные узлы и в дальнейшем уделять им повышенное внимание.

Проверка количества и номенклатуры деталей и крепежа

Очень важный этап. Инструкция должна иметь подробный чертеж кровати с обозначением каждого элемента. К чертежу прилагается ведомость сортамента и количества элементов кровати, специальных механизмов и крепежа. Проверьте все пункты. При обнаружении недостачи лучше обращаться с рекламацией к продавцам или производителям. Если есть возможность, то для ускорения решения проблемы рекомендуется некоторые метизы докупить самостоятельно.

Составление плана действий и сборка

Как и в большинстве случаев, сборка кровати начинается с каркаса. Только деталей каркаса может быть различное количество, все зависит от модели и сложности изделия. Помните, что изголовье и изножье двуспальных кроватей имеют большой вес, собирать их с боковинами нужно аккуратно. При падении деталей в большинстве случаев места фиксации вырываются, это большая проблема. Для ее решения надо обладать значительным практическим опытом столяра и иметь специальные инструменты. Не спешите, при возможности пользуйтесь услугами помощника.

После сборки уберите рабочее место и проверьте количество метизов. Бывают случаи, когда не все из них вставлены на место. Если у вас такая ситуация, то надо осмотреть все узлы, найти и исправить проблему. Кровать после сборки надо испытать на устойчивость конструкции. Попрыгайте на ней, потолкайте в различные стороны и т. д. Прилагайте большие усилия, не жалейте мебель. Лучше найти слабые места сразу после сборки до начала пользования кроватью. Свежие проблемы легко устраняются простым подтягиванием метизов. Если кровать начнет шататься во время пользования, то ремонт потребует больше времени. Если узлы шатаются, то это свидетельствует о том, что отверстия увеличились в диаметре и резьба крепежа больше не удерживает детали. Есть два метода ремонта. Первый – полностью переделывать места фиксации, высверливать новые технологические посадочные места. Второй – ремонтировать старые отверстия, заделывать их шпаклевками по дереву, использовать различные клинья и т. д. Оба метода довольно трудоемкие и не восстанавливают первоначальную прочность соединения.

Если вы полностью подготовились теоретически, то можно приступать к практической сборке кровати.
