Чистка дроссельной заслонки
Чистить необходимо и заслонку, и внутри до узкого отверстия (куда можно достать). Надо намочить тряпку специализированной жидкостью либо растворителем. Можно также выполнить промывку инжектора. Необходимо учитывать, что это очень сильная химия, и после ее применения надо сразу мыть руки, иначе можно получить химический ожог.
Сначала выкручиваются гайки и снимаются с двигателя фольксвагена декоративные накладки. После этого сдвигаются 3 металлические скобы, и снимается гофрированная труба, соединяющая воздушный фильтр с дроссельной заслонкой. Скобы жесткие и действовать надо очень внимательно, чтобы не повредить пластмассовые детали.
Для удобства снимается крышка воздушного фильтра. Потом отсоединяются фишка питания и шланг, идущий от адсорбера.
Сейчас надо открутить шестигранником четыре болта дроссельной заслонки. Чтобы отсоединить трос нужно вытащить его из скобы, заслонку можно вращать в сторону удаления троса. Отсоединить два шланга, внутри которых течет охлаждающая жидкость. Предварительно рекомендуется приготовить две заглушки, чтобы предотвратить протекание в процессе чистки. После этого можно увидеть дроссельную заслонку гольфа.
Нагар обычно присутствует, и чистку необходимо проводить с использованием специальных средств (без абразивных веществ). Обычно это жидкость для чистки карбюраторов. Чистится все достаточно легко и смывается струей жидкости. Внешняя часть корпуса очищается ветошью с растворителем.
В конце все собирается в обратной последовательности, и автомобиль заводится. Двигатель может не завестись сразу. Проверяется угол открытия на ХХ (01 канал 3), его величина должна составлять 3.5 (максимум 4.0). После этого заводится двигатель, после прогрева он глушится, включается зажигание фольксвагена и производится адаптация. Для ее выполнения необходим диагностический софт либо мотортестер.
Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?
История вопроса
Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.
- Экологические требования;
- Рост экономии топлива;
- Удобство в реализации множества современных функций автомобиля.
Электронный дроссель в наши дни
Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.
Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.
Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.
Да еще порой и на безопасность влияет отрицательно – дроссель с неоптимальным управляющим программным обеспечением реагирует на нажатие педали с задержкой, выдавая момент на колесах тогда, когда уже поздно. При отсутствии систем стабилизации зимой на скользком покрытии и в повороте такая реакция машины способна свести на нет ваши традиционные навыки зимнего вождения и создать аварийную ситуацию.
Простота и сложность электронного дросселя
Также у классического дросселя имелся подогрев антифризом от системы охлаждения, поскольку все вышеупомянутые тоненькие каналы в холодное время боялись обмерзания. В электронном дросселе, особенно если монтируется он на пластиковом впускном коллекторе, нужды в подогреве часто нет – штуцеры подвода и отвода антифриза из него исчезают.
Иначе говоря, электронный дроссель взял на себя сразу несколько функций, до предела упростив свою механическую часть.
Собственно, даже вопрос периодической чистки дросселя заметно снизил свою актуальность после избавления от системы узких байпасных каналов. Однако существенно усложнилась электронная часть, преподносящая порой сюрпризы – как объяснимые, так и совершенно загадочные и беспричинные.
Проблема заключается в том, что электронная плата дросселя, являющаяся, по сути, только сдвоенным датчиком, отслеживающим положение и динамику открытия заслонки, зачастую неремонтопригодна и отсутствует в продаже. Если электродвигатель при подаче диагностических 12 вольт ровно жужжит, редукторные шестеренки не имеют повреждений и заеданий, а в проводке от заслонки к ЭБУ нет плохих контактов, может потребоваться замена дроссельной заслонки в сборе. Увы.

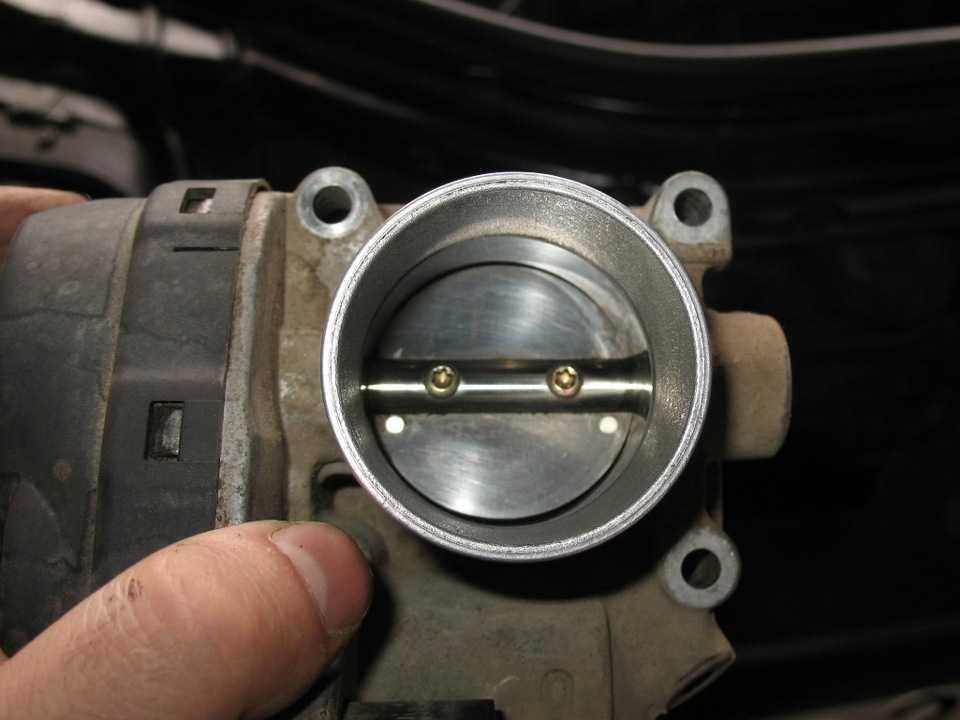

Заслонка изнутри
Снаружи на дросселе видны четыре отверстия, через которые болты притягивают дроссель к коллектору, небольшой зазор в закрытом состоянии для поступления в цилиндры воздуха в режиме холостого хода, а также логотип итальянского производителя Magneti Marelli. Кстати, одной из старейших в мире компаний, производящих автомобильную электронику.
Достаточно часто владельцы автомобилей Toyota Corolla 150 сталкиваются с проблемами, связанными с дроссельной заслонкой.
Адаптация дроссельной заслонки Тойота Королла
5128 Просмотров 02 Апр 20
Дроссельная заслонка – ключевой элемент системы питания двигателя. Она регулирует количество подаваемого в цилиндры воздуха, что, в свою очередь, влияет на холостой ход и количество оборотов.
Время от времени режим работы данной детали изменяется, поэтому необходимо поводить ее адаптацию. Более того, предварительно нужно чистить заслонку, иначе все старания могут оказаться бесполезными.
К сожалению, далеко не каждый автомобилист знает, как осуществляются данные процедуры, хотя ничего сложного по факту они собой не представляют.
Демонтаж дросселя
Перед чисткой и обучением необходимо снять механизм дроссельной заслонки. Сделать это на Toyota Corolla в кузовах E120 и E150 довольно просто. Начиная с 2002 года, производитель стал устанавливать 1.6-литровые силовые агрегата на все автомобили серии, поэтому процесс демонтажа для них одинаков.
Несколько отличается порядок на Королла Филдер, поскольку в качестве некого ответвления от главной серии универсал появился в 2000 году. Тем не менее разница несущественна, и заключается она лишь в принципе работы дросселя, который является механическим, поэтому электронный датчик искать не стоит.
На более поздних моделях, начиная с Короллы 2008 года, и системы были унифицированы, и теперь на всех силовых установках имеется электронный дроссель.

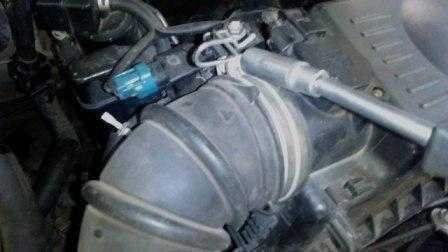

Первым делом нужно снять патрубок воздушного фильтра, который расположен по левую сторону от силового агрегата и по правую от газораспределительного механизма. Чтобы отсоединить сам дроссель, достаточно открутить четыре болта, которыми деталь крепится к ГРМ.
Теперь можно приступать к чистке дроссельной заслонки Тойота Королла 150, которая для и моделей 120 будет одинаковой.
Чистка дроссельной заслонки
В первую очередь для чистки детали нужно купить моющую жидкость для карбюратора. Стоит она порядка 200–300 рублей за баллончик, поэтому о дороговизне вопроса не стоит волноваться. Кроме того, понадобится сухая тряпка, которая не должна оставлять никаких ворсинок. Итак, как почистить дроссельную заслонку? Все очень просто.
На деталь необходимо распылить приобретенную жидкость и аккуратно протереть тряпкой. До полного удаления загрязнений и налетов стоит повторить процедуру несколько раз.
Как же часто следует чистить дроссельную заслонку? Ответить на этот вопрос точным числом нельзя, поскольку осуществлять данную процедуру рекомендует каждый раз, когда производится замена моторного масла. Кто-то делает это два раза в год, а кто-то раз в два года. Через сколько меняется смазочный материал, через столько и нужно менять.
Адаптация дроссельной заслонки
Неполадки в подаче воздуха в системе питания появляются в результате сбоя в работе датчика дроссельной заслонки. Исправить это можно посредством адаптации этого электронного механизма.
После того, как водителю благополучно удалось прочистить деталь, нужно собрать весь механизм в обратном порядке, а затем перейти к главной процедуре.
Обучение должно проводиться лишь при соблюдении ряда предварительных условий. Для начала силовой агрегат нужно прогреть до рабочей температуры. Затем следует отключить всю электронику (фары, ДХО, аудиосистему и прочее). Машина должна находиться на ровной поверхности, поскольку для адаптации понадобится перевести рычаг коробки передач на «нейтралку».
Оставив зажигание на месте, следует снова отсоединить клемму с аккумулятора на то же время, потом вернуть ее на место, запустить двигатель и подождать 15 минут.
В результате обороты холостого хода отрегулируются, и подача воздуха нормализуется.
Заключение
Чистка и адаптации дроссельной заслонки – необходимые условия стабильной и эффективной эксплуатации Тойота Королла Е120 и Е150. Данную процедуру нужно проводить своевременно, поскольку в противном случае начнет падать производительность транспортного средства, а также появятся дополнительные проблемы и неисправности.
Инструкция по очистке дроссельной заслонки
Самым первым нашим действием после того как мы подымем капот будет отсоединение клеммы с аккумулятора. Только после этого мы приступаем к выполнению всех дальнейших действий. После того как клеммы были отсоединены, снимаем пластиковый кожух. Местонахождение заслонки выделено красным кругом на фото.
После того как вы ее нашли, нам понадобится открутить два болта, которые держат трос газа, отгибаем крепление, слегка ослабляем его и наконец вытаскиваем его. Вытащив крепление, убираем его в сторону. Далее нам необходимо расслабить хомуты, которые держат воздуховод, после чего снять его отодвинуть в сторону. Нам открывается картина, на которой мы видим заслонку.
После того как воздуховод был отодвинут, нам необходимо обратить внимание на рамку, которая держится на двух болтах. Откручиваем ее и снимаем
На фото все отчетливо видно.
Сняв металлическую рамку, приступаем к снятию самого дросселя. Нам необходимо открутить все оставшиеся гайки и болты. Их не много: две гайки и один болт. После чего нам нужно отщелкнуть два разъема – датчика ХХ и датчика положения ДЗ. На предоставленной ниже фотографии все четко и ясно показано стрелочками.
Сняв все крепления, аккуратно не повредив уплотнительную резинку снимаем дроссель со своего места. При помощи пассатижей или отвертки снимаем два оставшихся шланга от системы охлаждения. После того как трубки будут отсоединены, будьте готовы к тому, что из них начнет течь антифриз.
Чтобы антифриз перестал капать и разводить грязь, шланги можно загнуть вверх и проблема будет решена. Однако если их задеть они сорвутся, выпрямятся до исходного положения и опять начнут течь. Поэтому мы берем два ранее выкрученных болта и вкручиваем их в трубку. Таким способом мы остановим течь и можем, не задумываясь о них, далее заниматься своими делами. Делаем так, как указанно на фотографии.

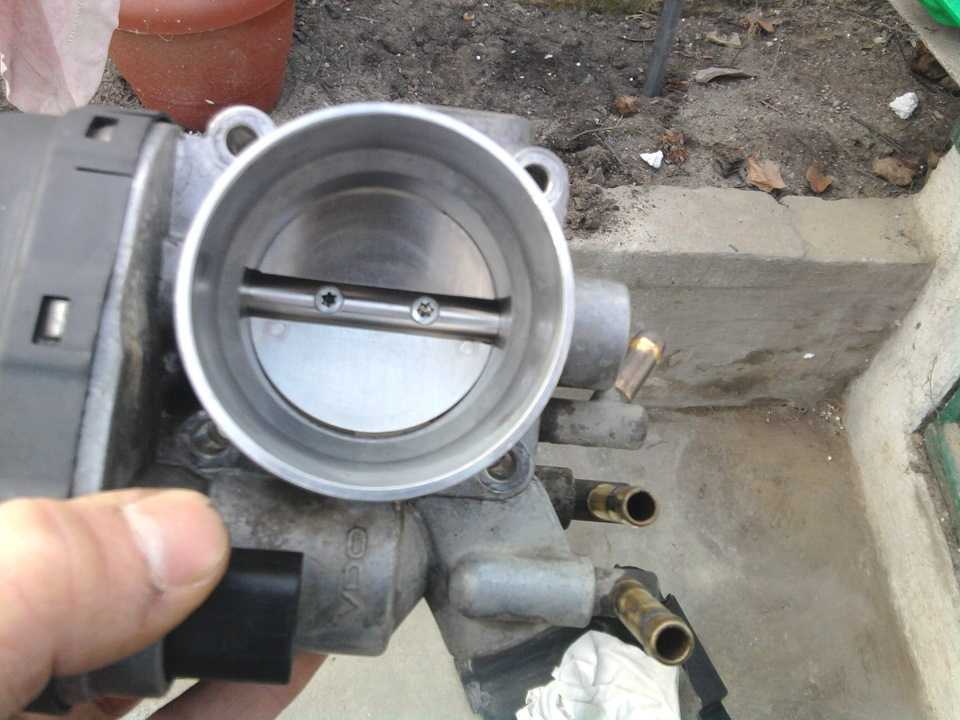

На фотографии показан дроссель с обратной стороны
Стоит обратить внимание на то количество грязи, которое там имеется. Однако это еще не все
Далее после снятия дросселя с силового агрегата нам нужно открутить датчик ХХ, который крепится на трех болтах. Для этого мы берем жидкость DW-40, смачиваем болты, чуть погодя берем крестообразную отвертку и откручиваем три болта. Откручиваются они легко. Местонахождение болтов показано красными стрелочками на фото расположенном ниже.
Но перед тем как откручивать болты, стоит нанести несколько линий на стыках двух частей. Такой подход позволит идеально точно вернуть все на свои места при сборе детали. Запомните, три отметки должно быть как минимум – по одной на каждую сторону.
Открутив болты, аккуратно отсоединяем части друг от друга. Как мы видим, внутри имеется нагар, который нужно вычистить. Поэтому берем очиститель, мягкие ершики, тряпки и стараемся максимально вычистить все уголки разобранной детали. На фотографии расположенной ниже видно, сколько внутри грязи. После чистки все должно блестеть.
После чистки ХХ, необходимо почистить и сам дроссель, а также его посадочное место. Для того что бы произвести чистку, нам необходимо все обильно залить купленной жидкостью для карбюратора . Сделать это очень легко, потому как баллончик с трубочкой позволяет это сделать практически во всех недоступных местах.
Даем несколько минут дроссельной заслонке на отмокание и приступаем к чистке. Делать это стоит как можно аккуратнее, чтобы не повредить внутреннюю поверхность или не нарушить какой-нибудь механизм. Особенно это касается внутренней части данного узла. Уплотнительную резинку стоит также почистить, если она пришла в негодность, ее стоит заменить. Внутри можно почистить таким способом, как показано на фотографии. Чистим аккуратно нельзя повредить заслонку.
После того как вы потратили немного времени на чистку, перевели уйму очистителя, зубную щетку и достаточное количество тряпок мы должны получить чистый без масла и гари технический узел который в будущем после сборки встанет на свое место. Фото чистой дроссельной заслонки расположено ниже.
После окончательной чистки собираем все на свои места. Перед установкой не забываем надеть шланги, надежно их закрепить, долить немного антифриза, который вытек из системы и так далее.
На этом процесс чистки закончен, стоит лишь собрать все на свои места и все. На проведение данной процедуры необходимо всего 4-5 часов времени беспрерывной работы и около 600-800 рублей.
https://youtube.com/watch?v=cCr2VQDirOc
-
Показания дмрв ниссан примера р11
-
Замена сайлентблоков тойота карина ед
-
Подключение к замку зажигания тойота
-
Ремонт замка зажигания субару форестер
- Замена задних втулок стабилизатора митсубиси аутлендер xl
Чистка дросселя 1ZZ-FE на Тойоте (Toyota) фотоотчет • DRIVER; S TALK
Сегодня мы рассмотрим и устраним неисправность регулятора холостого хода на автомобиле Toyota, на примере двигателя 1ZZ. Данный пример, так же подходит для двигателей 1NZ-2NZ и им подобных.
Однажды с наступлением холодов, было обнаружено отсутствие «прогревочных» оборотов. Двигатель то и дело глох и тресся пока не прогреется, холостые обороты приходилось поддерживать педалью газа.
Подозрение сразу пало на регулятор холостого хода, который расположен в нижней части дроссельной заслонки. Скажу сразу, что процедура прошла успешно и прогревочные обороты вернулись в норму.
Для начала снимаем воздушный патрубок. Он прикручен двумя хомутами.
Для его снятия можно воспользоваться крестовой отверткой или ключом на «10».
Далее необходимо снять двигатель регулятора. Снимать весь узел холостого хода нет необходимости. Это целесообразно лишь в том случае, если вы решили снять весь блок дроссельной заслонки (например для чистки).

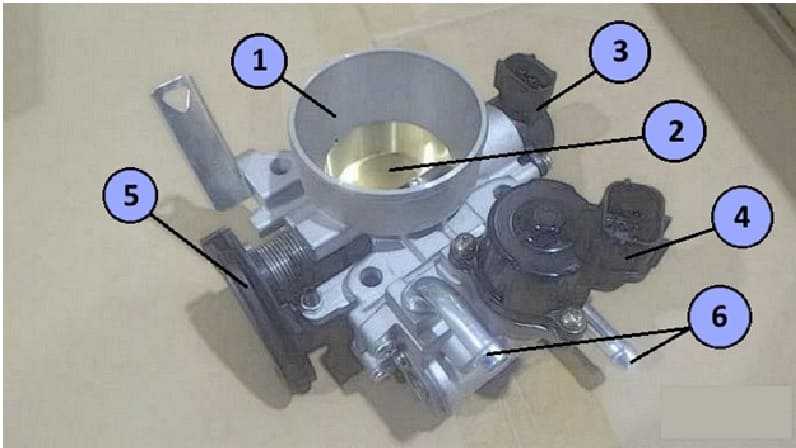

Внешний вид регулятора холостого хода
Открутить мотор привода без специального ключа весьма затруднительно, так как используется весьма редкая звездочка (Torx) не подходит.
Для этого берем полотно ножовки по металлу и аккуратно делаем пропилы в шляпках винта под плоскую отвертку.
Должно получиться примерно так:
Откручиваем винты отверткой.
Привод регулятора представляет собой магнитный сердечник с подшипником, который расположен на одной оси с заслонкой (шторкой).
Из за накопившейся грязи мотор привода не может его повернуть на нужный угол. При поворачивании сердечника рукой он с трудом поворачивается. Нам необходимо смазать опорный подшипник, чтобы сердечник с заслонкой (она расположена внутри и ее без разбора БДЗ практически не видно) вращались свободно. Трудность заключается в том, что здесь используется подшипник закрытого типа и смазать его обычными методами затруднительно.
Для смазки используем силиконовую смазку в аэрозоли.
Смазываем подшипник снаружи.
И внутри, через отверстие для обхода воздуха мимо дроссельной заслонки.
При этом постоянно поворачиваем сердечник до того момента, пока он не начнет вращаться свободно.
Собираем все в обратной последовательности. При этом необходимо установить сердечник мотора в рабочее положение (совместить язычок сердечника с выемкой на внутренней стороне мотора). В любом случае в другом положении он не встанет на свое место. При проведении процедуры не потеряйте резиновое уплотнительное кольцо.
При прогретом двигателе корректируем обороты ХХ за счет небольшого поворота мотора привода и затягиваем винты.
Адаптация на примере некоторых автомобилей
Обучение ДЗ
Откручиваем клапан холостого хода После проведения операций по чистке дроссельной заслонки может наблюдаться рост оборотов двигателя на холостом ходу в пределах от 1500 до 2000 об/мин. В этом случае понадобится произвести обучение дроссельной заслонки на силовом агрегате 1NZ-FE. Для этого необходимо установить автомобиль на ровную площадку, и прогреть мотор до рабочей температуры. При этом должна быть включена нейтральная передача на КПП и отключены все электроприборы, такие как мультимедийная система, отопительная печь, световые приборы и так далее. В дальнейшем понадобится выполнить следующие действия:
- Отключить минусовую клемму с аккумуляторной батареи, с последующим подключением через пять минут;
- Повернуть ключ зажигания в первое положение, без запуска силового агрегата. При этом на приборной панели должны загореться индикаторные лампочки;
- Не меняя положение ключа зажигания, через тридцать секунд отсоединить минусовую клемму АКБ;
- По истечении пяти минут, подключить аккумуляторную батарею, запустить мотор;
- В течение пятнадцати минут холостые обороты двигателя 1NZ-FE постепенно опустятся до нормальных показателей. В некоторых случаях для этого может потребоваться немного больше времени.
Неисправности впуска, как быть и что делать ?
Обычно, неисправности, связанные с дроссельной заслонкой на тойота королла 150 возникают на больших пробегах (свыше 100 000 — 120 000 км). Однако бывают случаи, когда неисправности дроссельного узла возникают на небольших пробегах (в районе 60 000км), в таком случае причинами этих неисправностей могут быть:
При возникновении проблем, связанных с неисправностью дроссельного узла не стоит паниковать раньше времени, т. к. эти проблемы легко решаются своими руками, потребуется лишь только немного времени и инструментов. Тем не менее прежде чем приступать к разборке дроссельного узла в первую очередь настоятельно рекомендуем провести диагностику электронных систем управления (либо в сервисе, либо самостоятельно с помощью сканера).
Пути решения проблем следующие:
- при всех исправных датчиках (ДПДЗ и ДМРВ) дроссельный узел снимается с автомобиля, потом промывается, после чего устанавливается обратно и выполняется адаптация/обучение дроссельной заслонки;
- при неисправном датчике ДПДЗ следует заменить дроссельный узел на новый (т. к. датчик ДПДЗ установлен непосредственно в корпусе дроссельного узла);
- при неисправном датчике ДМРВ следует выполнить его промывку или замену на новый.
Проверку работоспособности датчиков можно произвести с помощью сканера, если ошибок нет — дополнительно проверить при помощи мультиметра/осциллографа. Более подробную информацию о показателях датчиков можно найти в инструкции к автомобилю.
Ремонт и обслуживание
Чистка дроссельной заслонки на Тойоте Королле процесс не сложный, однако кропотливый и займет немало времени. Поэтапная инструкция поможет вам разобраться с ним и сделать все качественно.
Силовой агрегат практически любого современного автомобиля обладает дроссельной заслонкой. С течением времени механический регулятор проходного сечения клапана, который изменяет количество проходящей в канале среды – жидкости или газа, засоряется и из-за этого автомобиль начинает себя странно ввести. В данной статье мы поговорим о том, какие недуги могут быть у автомобиля засоренной заслонкой, а также как правильно почистить дроссельную заслонку на Тойоте Королле.
Как правило, с засоренной заслонкой у любого автомобиля начинают слегка плавать обороты двигателя, он перестает иметь чувствительность и бросает свои обороты из крайности в крайность, второй причиной может стать увеличение расхода топлива. Согласитесь, не один автомобилист не захочет иметь увеличенный расход топлива и уменьшенную мощность своего друга. И наконец, краем всего могут послужить моменты, когда автомобиль просто начинает глохнуть. Когда это происходит – стоит уже, по-настоящему, задуматься о том, что нужно почистить дроссельную заслонку.
D13nsk Блог Обучение дроссельной заслонки
Если кому пригодится, пользуйтесь !Мне это уже не раз помогло исключить затраты на электрика со сканером!
10сек) и не загорится постоянно(
20 сек)5)через 3 сек после постоянного загорания лампы отпустить педаль газа.6) завести двигатель (если глохнет, повторить запуск) и ждать 20 сек.— газануть 2-3 раза и убедится, что мотор возвращается на нормальныехолостые.Пункты 1-5 выполняются на включенном зажигании и заглушенном двигателе. Пункт 6 — заводите мотор.
ОБУЧЕНИЕ педали акселератора отпущенному положению— операция, необходимая для контроля выходного сигнала датчика положения педали акселератора.Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЕСМ был разъединен.Удостоверьтесь, что педаль акселератора полностью выпущена.1. Повернуть ключ зажигания в положение»ON» и ждать по крайней мере 2 секунды.2. Выключить зажигание, ждать по крайней мере 10 секунд.3. Повернуть ключ зажигания в положение»ON» и ждать по крайней мере 2 секунды.4. Выключить зажигание, ждать по крайней мере 10 секунд.
ОБУЧЕНИЕ дроссельной заслонки закрытому положению— операция, необходимая для контроля выходного сигнала датчика положения дроссельной заслонки.Она должна быть выполнена каждый раз, когда кабель электрического привода дроссельной заслонки или ЕСМ был разъединен.1.Поверните ключ зажигания в положение «ON».2.Выключите зажигание, ждите по крайней мере 10 секунд. Удостоверьтесь, что дроссельная заслонка закрывается в течение вышеупомянутых 10 секунд, подтверждается специфическим звуком(стрекот, жужжание). У меня этот звук был вначале.ХЗ!
Теперь сама процедура обучения. Для неё потребуются часы с секундомером, все описанные ниже временные интервалы надо выполнять очень точно! Для первого раза лучше вдвоем.Итак:1)выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.2)убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить и ждать 3 сек.3) в течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(
10сек) и не загорится постоянно(
20 сек)5)через 3 сек после постоянного загорания лампы отпустить педаль газа.6) завести двигатель (если заглохнет, повторить запуск) и ждать 20 сек.- газануть 2-3 раза и убедится, что мотор возвращается на нормальные холостые(700-+50).
Чтобы обнулить память ЕСМ там нужно немножко изменить процедуру:4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(
10сек)-режим диагностики.В этот момент как раз эти коды показываются.Ты:5) нажимаешь газ до упора и держишь более 10 сек.6) отпускаешь педаль.Должно высветиться 0000(четыре нуля).
1. Прогреть хорошо мотор.2. Выключить все(!) потребители эл. энергии3. Заглушить. Ждать по крайней мере 20 секунд.4. Повернуть ключ в «ON» (не заводить). Ждать по крайней мере 2 сек.5. Повернуть ключ в «OFF». Ждать по крайней мере 10 сек.6. Повернуть ключь в «ON». Ждать по крайней мере 2 сек.7. Повернуть ключ в «OFF». Ждать по крайней мере 10 сек.8. Повернуть ключь в «ON». Ждать по крайней мере 2 сек.7. Повернуть ключ в «OFF». Ждать по крайней мере 20 сек. Завести.
Обучение Дроссельной Заслонки (ДЗ) 2AZ
20 километров, желательно как раз с частыми остановками когда двигатель работает на холостых и почти глохнет, чтобы компьютер понимал что что-то не так и предпринимал какие-либо действия, в частности по изменению настроек ДЗ. Многие говорят просто почистить ДЗ тут тема Отчёт: О чистке со снятием БДЗ и клапана ХХ 2AZ-FE (Iron.) , но считаю что я в этом не нуждаюсь, расход у меня умеренный, летом по городу в 10 литров на сотню укладываюсь на переднем приводе, и при постоянной эксплуатации машины никаких проблем нет, обороты держит ровно, динамика в порядке. Конечно и потерпеть 20 километров это не много после снятия аккумулятора, допустим раз в год или в сезон, но не приятно что двигатель работает на таких оборотах, хочется взял и поехал. Видел в интернете инструкцию по настройке вроде митсубиси диаманд вроде и ниссан теана, так вот, кто-нибудь знает как это делается на нашем двигателе?
Особенности дроссельного узла Лада Гранта
Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.
Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.
Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.
Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.
Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:
— на дроссельный узел не поступает напряжение питания;
— не поступают сигналы с обоих датчиков положения дроссельной заслонки;
— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.
В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место
О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.
Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.
В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами
Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.
