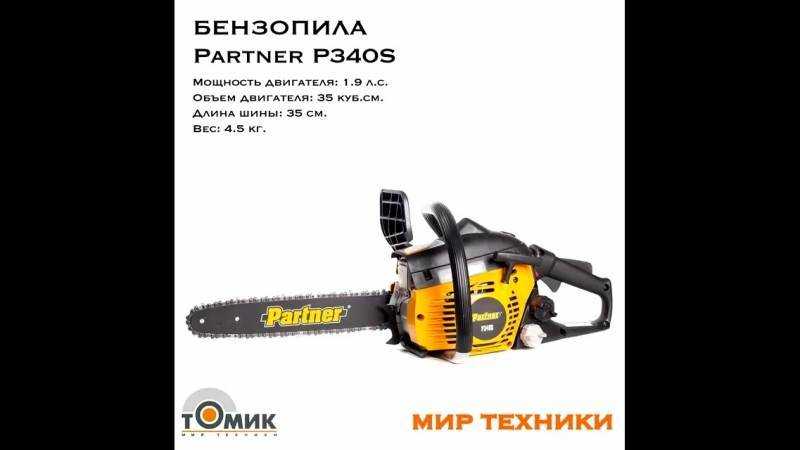

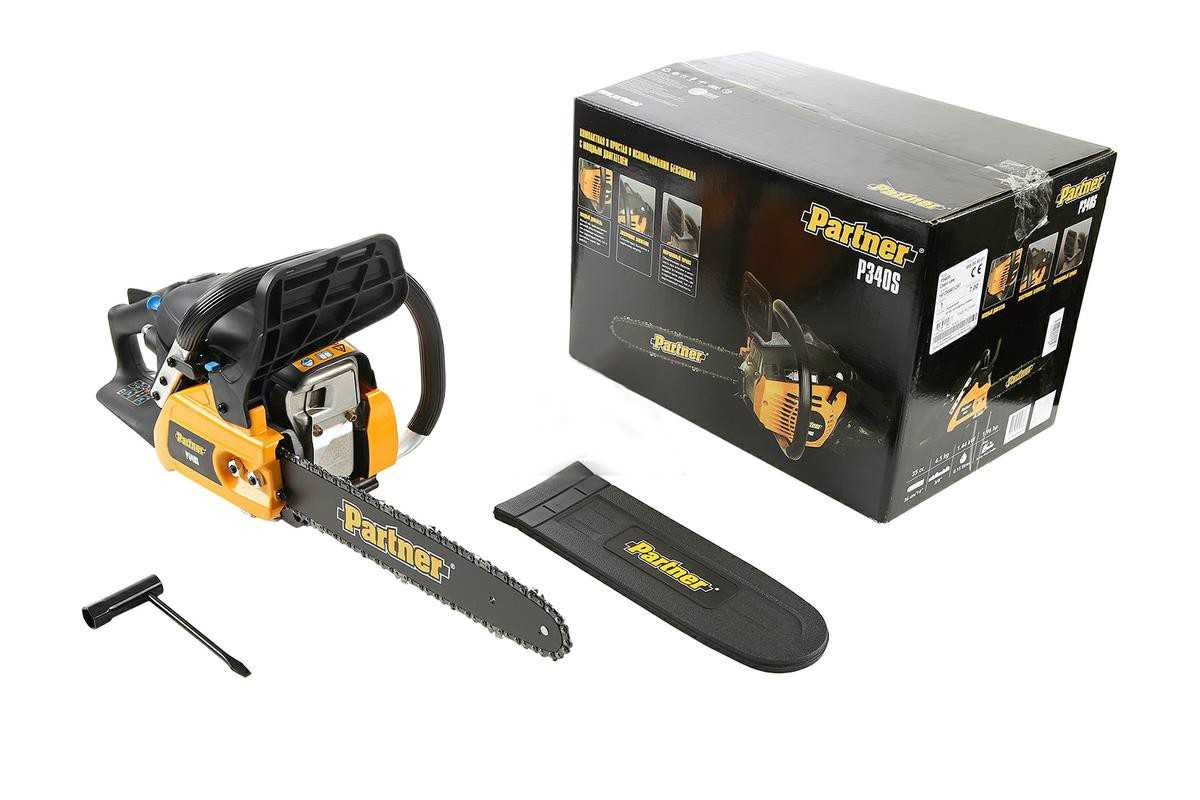

Обзор бытовой бензопилы partner p340s

Инструкция по запуску бензопилы

Бензопила Partner 351 работает по тем же принципам и имеет схожее устройство, что и другие инструменты с бензомоторами:

1. Перед первым включением все составные части бензопилы Партнер 351 надежно прикручиваются, проверяется целостность корпуса.
2. Перед каждым запуском проверяется сила натяжения цепи. При необходимости цепь натягивается или расслабляется с помощью регулировочного винта.
3. Перед каждым запуском проверяется количество масла.
4. Запуск бензопилы производится только с твердой поверхности. Нога должна плотно прижимать инструмент к земле.
5. Перед запуском заслонка ставится в положение «открыто».
6. Кнопка запуска переводится в положение «вкл.» после чего надо 5 раз нажать на праймер и начать дергать за шнур стартера. Главное — заводить бензопилу плавно, без рывков.
7. После старта мотор должен поработать на холостом ходу 60 секунд. Затем можно приступать к работе, регулируя мощность с помощью дросселя.

Запуск бензопилы Partner 351 XT

Регулировка карбюратора бензопилы Партнер 371. Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Итак, давайте начнем!

Что же вам понадобиться?

• Во-первых, инструкция по эксплуатации самого устройства.
• Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
• В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных  – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

1. Разболтались фиксирующие винты
2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

• Низких оборотов – L
• Высоких – H
• Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго  с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Как подготовить бензопилу к настройке карбюратора

Перед тем, как приступить к настройке карбюратора на бензопиле Партнер P340S, необходимо провести некоторую подготовительную работу. Вот несколько шагов, которые позволят вам правильно подготовить бензопилу и установить оптимальные параметры на карбюраторе:

1. Очистите и проверьте фильтры

На первом этапе подготовки необходимо проверить фильтры бензопилы. Убедитесь, что воздушный фильтр и топливный фильтр не засорены и не повреждены. Если какой-либо из них требует замены или чистки, выполните это перед настройкой карбюратора.

2. Проверьте состояние свечи

Следующим шагом является осмотр свечи зажигания. Убедитесь, что она не сильно загрязнена или изношена. Если свеча в плохом состоянии, замените ее.

3. Подготовьте смесь топлива

Перед настройкой карбюратора необходимо подготовить свежую смесь топлива в соответствии с рекомендациями производителя. Неправильное топливо может негативно сказаться на работе двигателя и затруднить настройку карбюратора. Убедитесь, что топливо соответствует требованиям.

4. Проверьте состояние и настройте зазор в зажиме свечи

Перед настройкой карбюратора дополнительно убедитесь, что зажим свечи достаточно плотно прилегает к поверхности головки цилиндра. Если он слишком длинный или слишком короткий, регулируйте его, чтобы обеспечить правильное прижимное усилие.

5. Убедитесь в правильной работе двигателя на холостом ходу

Перед началом настройки карбюратора удостоверьтесь, что двигатель работает в нейтральном положении педали газа на холостом ходу. Если холостой ход нестабилен или неравномерен, проверьте состояние пружины адаптера.

После выполнения всех этих шагов у вас будет надежная основа для настройки карбюратора на бензопиле Партнер P340S. Следуйте дальнейшим инструкциям, чтобы достичь оптимального результата в работе вашей бензопилы.

Отзыв

Partner 351 в работе 6 лет. Покупал, прочитав многочисленные отзывы в интернете. Использую ее как помощника на даче. Рядом лес, периодически валю сухостой на дрова. Пила справляется со всеми задачами. Небольшой вес позволяет работать с бензопилой под разными углами. Правда пила глохнет при распиловке толстых вязких брёвен, но она для этого и не предназначена. Пару лет назад поменял крышку на топливном баке. В этом году вылетела пружина из ручки, сходил в магазин купил и сам поменял. Серьёзных поломок не было. Один раз бензопила начала сильно дымить. Прочитал в интернете, что проблема может быть в забитом глушителе. Вынул его и почистил ёршиком. Пила заработала как новая. В общем я покупкой доволен, альтернатив пока не рассматриваю.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

• нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
• выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

1. Открутить верхний болт крышки детали.
2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

• искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
• подачи топлива (причиной может быть засор шланга или топливного фильтра);
• подачи воздуха (требуется промывка воздушного фильтра).

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

• неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
• игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
• нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект

Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект.

Бензопила PARTNER 352. Разборка карбюратора.

L – винт жиклера низких оборотов

H – винт жиклера больших оборотов

Т – винт регулировки холостого хода

При помощи винтов H и L регулируется соотношение горюче-смазочной консистенции и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение консистенции, обороты вырастают.

Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов возрастает, против часовой стрелке – миниатюризируется.

Основная настройка карбюратора делается на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем лучшая смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Потом делается четкая регулировка карбюратора.

При вращении цепи на холостых оборотах нужно поворачивать винт T против часовой стрелки до того времени пока цепь не остановится.

Точную регулировку карбюратора можно проводить исключительно в нагретом состоянии спецами со особым оборудованием (счетчик оборотов).

Как отрегулировать карбюратор на бензопиле Partner

Не заводится бензопила Partner.Карбюратор за 7 баксов,недостатки,как исправить.

Сначала регулируется винт L, затем H и в конце винт Т.

Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.

После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.

Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.

если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.

Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.

Сравнительно невысокая цена на пилы с бензиновым двигателем сделали их доступными для большинства владельцев загородных участков. В процессе эксплуатации иногда возникает проводить регулировку карбюратора бензопилы своими руками. Пользователи вынуждены заниматься подобной работой из-за сбоев, которые возникают по разным причинам.

У большинства моделей бензинового инструмента используются двухтактные двигатели. Производители идут на установку подобных силовых агрегатов потому, что при небольшой массе мотора можно получить высокую мощность. Привлекает и относительная простота устройства, так как для осуществления рабочего процесса отпадает необходимость в использовании сложного газораспределительного механизма. В двухтактной энергосиловой установке отсутствуют клапаны впуска и выпуска рабочей смеси. Каждый оборот коленчатого вала сопровождается рабочим ходом, при котором происходит воспламенение горючего с последующим выхлопом отработавшего газа.

Устройство карбюратора

 После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.

Дополнительные рекомендации

 После покупки бензопилы «Партнер-350» выполнить регулировку карбюратора можно в ходе ее использования. Прежде чем начинать проведение этих работ, следует учесть, что настройки, установленные на заводе, являются оптимальными. При помощи описанных выше винтов можно настроить функционирование двигателя в особых случаях, когда этого требуют неординарные внешние обстоятельства, например, индивидуальные климатические условия. При регулировании следует воспользоваться винтами, обозначенными буквами Н и L. Чтобы снизить обороты, их надо повернуть против часовой стрелки. Для увеличения оборотов нужно повернуть винты в обратном направлении.

 Большое значение при этом имеет требуемая последовательность использования винтов. Она выглядит так: L – Н – Т. При возникновении затруднений в процессе регулирования желательно своевременно обратиться за помощью к профессионалу, поскольку некорректная настройка может стать причиной поломки двигателя.

Ремонт карбюратора Партнер 350 своими руками

Не имея определенных навыков и специального инструмента, например, выколоток различного размера или ультразвуковой ванны, ремонт карбюратора Партнер 350 сводится к замене ремкомплекта.

Ремонтный комплект карбюратора WT-891 может состоять только из прокладок и диафрагм, а может включать в себя полный набор всех сменных элементов. Это:

• игольчатый клапан;
• коромысло, штифт, пружина игольчатого клапана;
• жиклер;
• фильтр сеточка;
• алюминиевая заглушка.

Заменить полный комплект, не обладая опытом и инструментом нельзя, поэтому при самостоятельном ремонте, лучше выбрать первый вариант ремкомплекта. Если после замены ремкомплекта и проведения регулировки карбюратора, бензопила Партнер 350 показывает признаки неисправности, то для решения проблемы, лучше обратиться к специалистам.

Бензопила Партнёр 352 – параметры инструмента

В комплектацию модели входит простой, но достаточно надежный бензиновый мотор. Емкость рабочего цилиндра составляет 39 см3. Стенки последнего изготовлены из закаленной стали, и покрыты защитным хромированным слоем.

Технические характеристики этой модели Партнер включают:

• мощность штатного ДВС – 2,2 л. с.;
• резервуар для заправки топливной смесью – 380 мл;
• возможная длина используемой для работы шины – 30–35 см;
• шаг штатной рабочей цепи – 3/8 «;
• масса вместе с пильной гарнитурой – 4,9 кг.

Этот инструмент выделяется простотой в использовании. Он справляется с высокими нагрузками при работе в жаркую погоду, не повышая количество потребляемого топлива.
