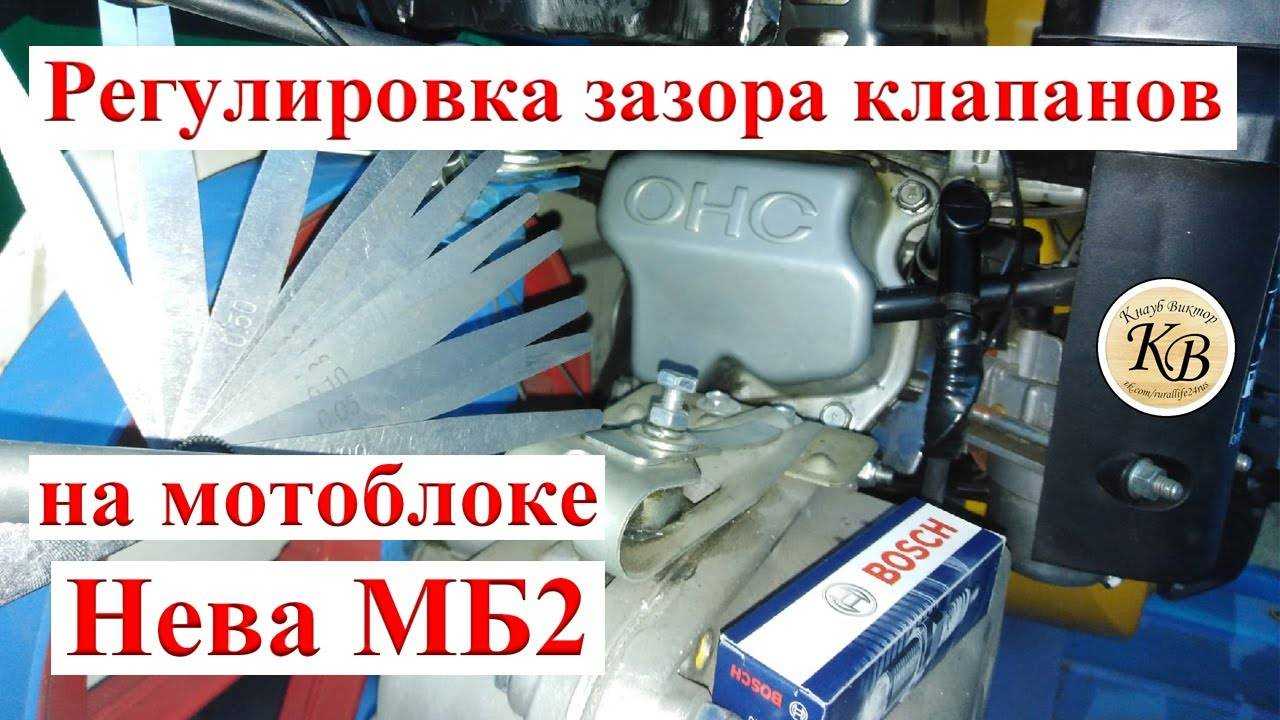

Регулировка клапанов мотоблока нева мб 2

Необходимые инструменты

Если вы – автовладелец со стажем, то, вероятнее всего, вы уже сталкивались с этой процедурой. Несложной, но требующей большой внимательности и аккуратности. Применительно к мотоблокам регулировка зазоров отличается незначительно. В число инструментов, необходимых для выполнения регламентных работ, входят:

• набор щупов;
• отвёртка с плоским наконечником;
• накидной ключ.

В большинстве случаев этого нехитрого набора будет достаточно. Возможно, в процессе работы понадобятся вспомогательные инструменты, например, пассатижи.

Главное – не заниматься самодеятельностью. Многие владельцы устанавливают зазоры, отличающиеся от паспортных, руководствуясь при этом одними им известными соображениями. Мы настоятельно рекомендуем придерживаться значений, указанных в руководстве по эксплуатации вашей модели мотоблока.

Настройка зазора клапанов на мотоблоке Лифан

Клапаны – это важные элементы двигателя мотоблока Лифан, которые регулируют вход и выход воздуха из цилиндров. Чтобы двигатель работал правильно и эффективно, необходимо периодически настраивать зазоры клапанов. В данной инструкции мы рассмотрим, как выполнять эту процедуру на мотоблоке Лифан.

Шаг 1: Подготовка

Перед началом настройки зазора клапанов убедитесь, что двигатель находится в холодном состоянии, так как это поможет избежать возможных ожогов

Также обратите внимание на то, что для данной процедуры потребуется специальный инструмент – стрелочный микрометр, который позволяет точно измерять зазоры клапанов

Шаг 2: Поиск доступа к клапанам

Для настройки зазора клапанов потребуется найти доступ к ним. Обычно этот доступ предоставляется через крышку головки цилиндров. Внимательно изучите мануал к вашему мотоблоку Лифан, чтобы найти конкретное место для настраивания зазоров клапанов. Найдите и снимите соответствующую крышку.

Шаг 3: Определение рабочего цикла

Перед тем как настраивать зазор клапана, необходимо определить его рабочий цикл. Для этого вам понадобятся данные производителя по комбинации включения/выключения клапанов и их зазоров. Обычно данные предоставляются в виде кодов, поэтому будьте внимательны и сравнивайте рекомендации производителя с вашим мотоблоком Лифан.

Шаг 4: Настройка зазора

Используя стрелочный микрометр, аккуратно измерьте зазор между поверхностью клапана и держателем толкателя. Если зазор не соответствует рекомендации производителя, то его нужно скорректировать. Для этого получите доступ к упругому элементу – шайбе или регулировочному вкладышу – и внесите необходимые изменения. После корректировки зазора проверьте его заново, чтобы удостовериться в его точности.

Шаг 5: Повторная установка деталей

После того, как все клапаны были отрегулированы, установите крышку головки цилиндров назад на место. Убедитесь, что все детали прочно закреплены и не вызовут проблем во время работы мотоблока Лифан.

Вот и все! Теперь вы знаете, как правильно настроить зазор клапанов на мотоблоке Лифан. Помните, что эту процедуру следует выполнять регулярно, для того чтобы машинка работала без сбоев и обеспечивала высокую производительность.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

• Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
• Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
• Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
• Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Мотоблоки как средство для вспахивания земельных угодий известно многим еще с советских времен. Данное средство малой механизации прекрасно справляется с этой своей задачей, существенно упрощая человеку работу.

Если учесть, что на данный агрегат можно устанавливать дополнительное навесное оборудование, то фактически все работы на участке ему посильны.

Кроме того, не последнюю роль играет регулировка различных узлов, которые ответственны за рабочие характеристики. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть стабильность работы двигателя.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.

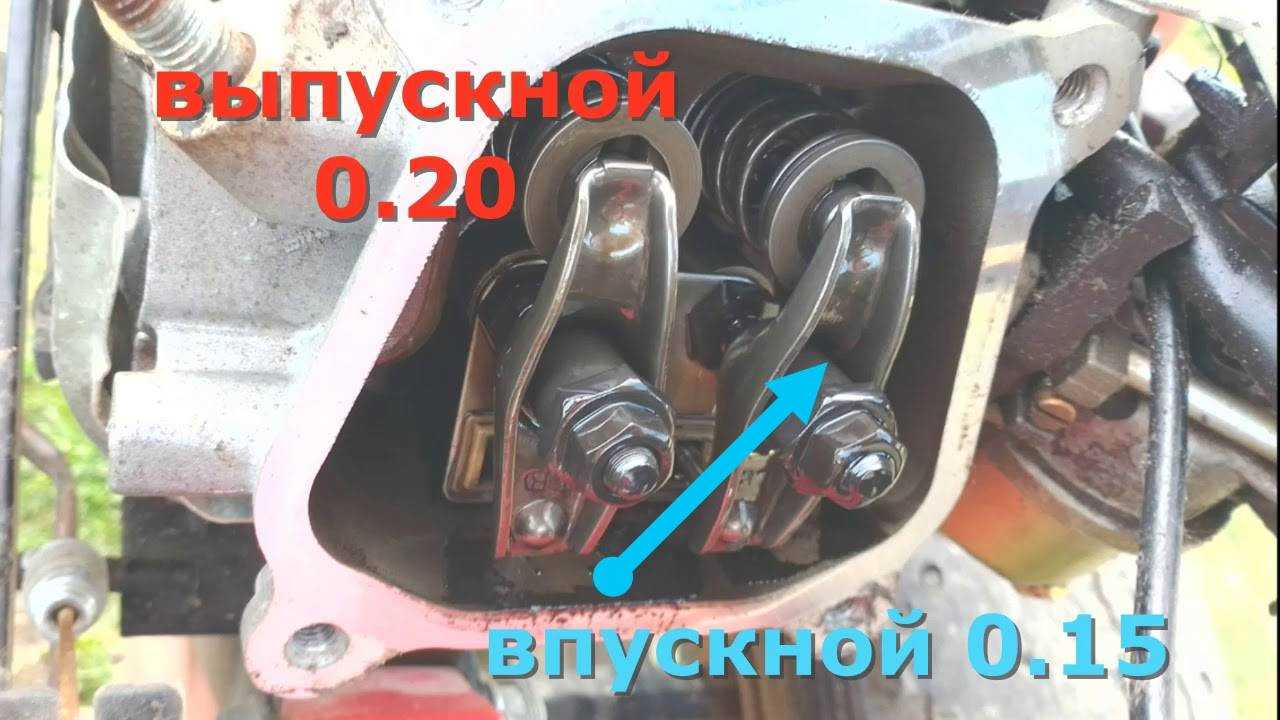

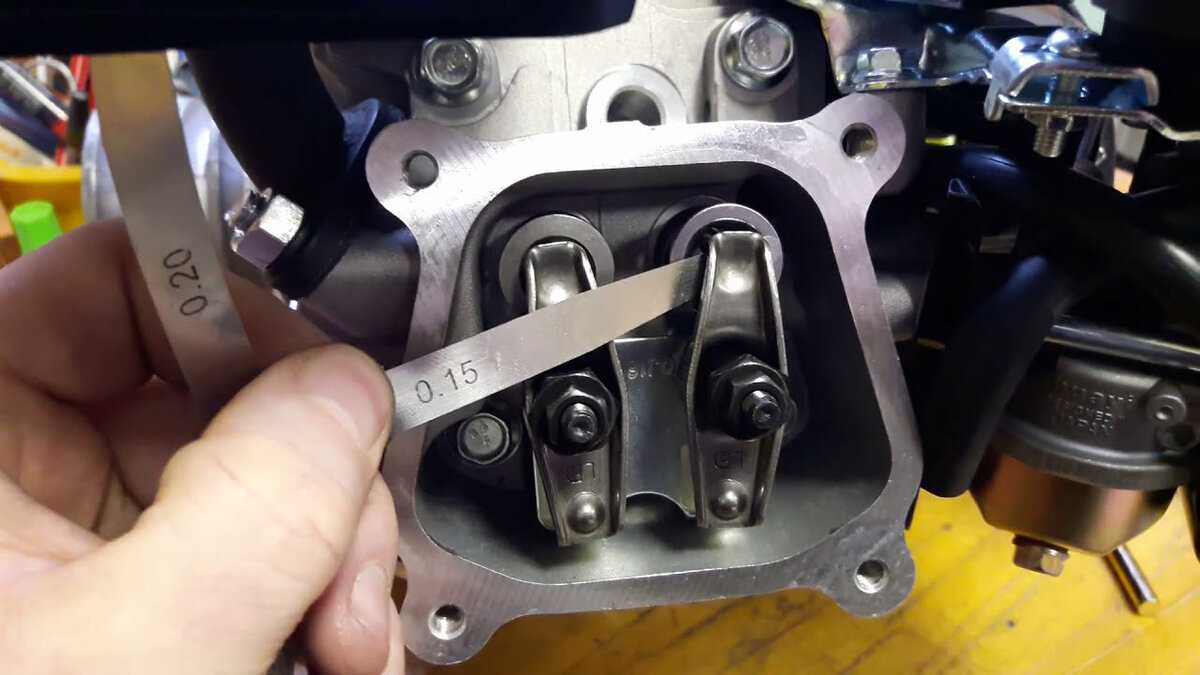

• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать, а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.
• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель, после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Запчасти которые подходят на ЗаЗ. | Автор топика: Favianna

Запчасти которые подходят на ЗаЗ

Denis (Corrin) Задние амартизаторы с ВАЗ 2108-2109

Denis (Corrin) Переходная плита на ЗаЗ для двигателя, она нужна для установки двигателя с ВАЗ.

Denis (Corrin) Переходная плита под карбиратор.

Sergey (Cilla) Двигатель 1) Бензонасос от ВАЗ классики, на любой ЗАЗ с моторами 30, 40, 45л.с. Предпочтительно «Пекар» 2) Поршневые кольца от ВАЗ-2101, 2103 и т.д. 3) Сальники коленвала от задней ступицы Газели или Payen NK188 4) Карбюраторы: Карбюратор Вебер, Озон, Солекс (с переходником) Карбюратор П-350 от пускача трактора ЮМЗ (под сомнением, требует уточнения) 5) Ремень вентелятора ГАЗ 21, 24, 2410, 31029 — 968; от мотокультиватора Мини-Нева ремень клиновый A(А) — 950 ГОСТ 1284.1-89 или аналогичный A-950 от с/г техники для 965; 6) Распределитель зажигания от Москвич-412 (нужно настроить центробежный регулятор) 7) Крышка прерывателя-распределителя зажигания от Москвич-412

Трасмиссия 1) Синхронизаторы от Москвич-408 на ЗАЗ с мотором 30 л.с. 2) ведомый диск сцепления ВАЗ 2109 (2108) (нужно подточить на неск. мм со стороны маховика) 3) графитный вкладыш выжимного подшипника сцепления — Москвич 4) внутренности РЦС- Москвич 412 5) сальник перв.вала коробки — 12017828B 30x47x10

Ходовая 1) ГТЦ от ВАЗ-2101, Fiat (нужны переходники по ЗАЗовские трубки ) 2) Крепление тормозных шлангов от ВАЗ-2101, тормозные трубки М-412, передние тормозные шланги М-412 на чёрный день ГАЗ-53 3) Крестовина от ГАЗ, УАЗ, Газель. 4) Втулки маятникового рычага — Москвич 5) Сухари в рулевые наконечники — ГАЗ 31029, Москвич 2140 6) Втулки передних амортизаторов — «Волга» 7) Вкладышы в шарниры поворотного кулака от рулевой трапеции УАЗ (есть латунные) Ну и по месту обработать напильником

Sergey (Cilla) Оптика 1) Фары целиком от ВАЗ-2101, Ikarus 280- 968; для 965 от ЯВЫ сатрушки 6 — ти вольтовой и с пазика (автобус времен СССР) и от Нисса (типа рафика). 2) Oтражатели фар от ГАЗ Волга (с подсветкой). Галоген/не галоген без разинцы. 3) Передние поворотники ОКА 4) Повторители поворотов от ГАЗ 24, Daewoo Matiz, Ваз 2101, Москвич 412. 5) Стекла задних фонарей от Таврии пикап (ЗАЗ-110557)

Электрика 1) Замок зажигания от ВАЗ-2101, ГАЗ 31029, ГАЗ 3110, ЗИЛ-130 2) Звуковой сигнал любой 12-ти вольтовый 3) Мотор стеклоочистителя от ВАЗ-2101 4) Подрулевой переключатель от ВАЗ-2101, ВАЗ-2121, лучше трехрычажный. 5) Бачок стеклоомывателя в сборе от ГАЗ 31029, ВАЗ-2101 6) Включатель стоп синала, ВАЗ 7) Кнопка «аварийки» ГАЗ 2410, 31029, ВАЗ классика

Кузов и салон 1) Внутренние ручки открывания дверей от ВАЗ-2101. 2) Внутренний уплотнитель двери от ВАЗ-2101. 3) Внутренние дверные ручки от Москвич-412 и от Таврии 1105. 4) Стеклоподъемник от ВАЗ-2101, «москвич-2140» 5) Руль от ЗАЗ Таврия, Таврия люкс, руль с переходником на нексию. 6) Пепельница в торпеду от ВАЗ-2101 7) Передние сидения от ВАЗ-2101

Разное: 1) Крышка бензобака от ГАЗ Волга. 2) Коврик АКБ от ВАЗ, ГАЗ и прочего. 3) Резина до 175 R13. 4) Щетки стеклоочистителя от ВАЗ-2101 5) Борода для магнитолы: АЗЛК 2141, ГАЗ 31029(с доработками), ВАЗ 2105

Denis (Corrin) Валера, мы не продаём.

Valera (Ramond) Денис, понял. Сори)))

Kolyan (Ajanabh) Денис,

Kolyan (Ajanabh) Денис, Денис,

Anatoly (Eirig) нужна пластина для перехода на двигатель ваз

Работа с клапанами на мотоблоке Лифан

Клапаны играют важную роль в работе двигателя мотоблока Лифан. Они отвечают за пропускание газовой смеси в цилиндр и выброс отработанных газов. Чтобы мотоблок работал эффективно и без поломок, клапаны должны быть правильно настроены.

Перед началом работы с клапанами необходимо убедиться, что двигатель мотоблока остановлен и охлажден. При настройке клапанов следует придерживаться следующих шагов:

Снимите крышку головки блока цилиндра, чтобы получить доступ к клапанам.
Определите, какой клапан вы хотите настроить, впускной или выпускной.
Полностью сдвиньте поршень в ТОПМ (верхнюю мертвую точку) цилиндра, чтобы клапаны были закрыты.
Используя специальный ключ или отвертку, ослабьте гайку на клапанном стержне.
Осторожно повращайте регулировочный винт клапана, чтобы достичь желаемого зазора между клапаном и подпорной пластиной. При этом используйте предписанные значения зазора от производителя.
Затяните гайку на клапанном стержне, убедившись, что регулировочный винт не перемещается.
Повторите эту процедуру для другого клапана.
Установите крышку головки блока цилиндра обратно.. Настройка клапанов на мотоблоке Лифан может потребовать некоторого времени и терпения

Однако правильно настроенные клапаны значительно улучшат работу двигателя, продлев его срок службы и помогут избежать серьезных поломок

Настройка клапанов на мотоблоке Лифан может потребовать некоторого времени и терпения. Однако правильно настроенные клапаны значительно улучшат работу двигателя, продлев его срок службы и помогут избежать серьезных поломок.

Регулировка зазоров

И что мне делать со всем этим?

Всё очень просто, но печально, на самом деле. Сотрудник ГИБДД может и имеет полное право привлечь вас на дороге к ответственности как автомобилиста при управлении мотоблоком. И вам придётся обжаловать его решение, приводя в доводы приведённую выше судебную практику. И, увы, инспектору, если он окажется не прав, ничего за это с большой долей вероятности не будет.

Поэтому вывод один, и это свод правил для вас:

• мотоблок всё ещё не признан транспортным средством в судебной практике 2023 года,
• но по возможности не выезжайте на нём на дороги общего пользования,
• тем более, не садитесь за руль в нетрезвом виде,
• если всё же выехали на ДОП, не нарушайте ПДД, двигайтесь по обочине и создавайте как можно меньше помех автомобилям.

Как отрегулировать клапана

Видео:ЛЕГКО НАСТРОИТЬ КЛАПАНА на китайском моторе!!!Скачать

У каждой модели есть свои особенности по процессу регулирования клапанов. Но в основном имеется стандартный процесс, который мало чем различен в пошаговом варианте. Порядок действий:

Список необходимых инструментов может различаться, в зависимости от марки и особенностей мотора. При стандарте потребуется набор гаечных ключей и отверток, а также щуп или небольшое лезвие.

Сам процесс подразумевает установку зазоров оптимального размера. Почти в любой инструкции по эксплуатации величина указана. У каждого варианта свой механизм со своими параметрами. Это необходимо учитывать при работе и обслуживании.

Вместе с мотором и всеми механизмами производится установка трансмиссии и ходовой части. Только полноценный процесс настройки приведет весь набор механизмов в оптимальное состояние.

Сама настройка включает в себя следующие действия:

Все процедуры выполняются строго специалистом или лицом с достаточным опытом. Различные варианты имеют разные показатели, но сам порядок действий является стандартным. При любой диагностике необходимо также производить проверку всех систем. От этого зависит дальнейшая производительность и эффективность работы всего устройства.

Различные варианты по механизмам ручной сборки зависят только от модельного ряда, на основе которого все собиралось. Каждый тип с/х приспособлений имеет свой уровень параметров, который необходим для эффективной работы.

На мотоблоке Лифан

Регулировка клапанов на мотоблоке Лифан имеет свои особенности. Есть несколько вариантов мотора по мощности, которые имеют свои параметры по зазорам. В основном используется «Лифан 6.5». Размер зазоров устанавливается стандартный, то есть для впуска – 0,15, а на выпуск – 0,2. Сама процедура также проводится в соответствии с обычным порядком действий.

Лифан является одной из моделей, которую не требуется прогревать до проверки. Прогрев техники совершается уже после клапанной регулировки, когда проверяются все системы в совокупности. Еще одним важным моментом является возможность обратиться в специальный сервис, так как марка распространена.

Практически все модификации Лифан имеют аналогичный порядок действий. Исключения составляют только самосборочные варианты, которые созданы на основе модели.

На мотоблоке Патриот

Регулировка клапанов на мотоблоке Патриот имеет свои нюансы. Стоит учесть, что Патриот имеет идентичную регулировку Агро. Весь процесс отличен от стандартного плана, в том числе для марки Лифан. Настройка:

По этой системе можно варьировать настройки техники и отрегулировать требуемый уровень параметров.

После окончания настройки требуется полноценная проверка аппарата в процессе работы.

Видео:Почему нужно регулировать клапана на двигателе LIFAN (РЕГУЛИРОВКА КЛАПАНОВ ЛИФАН) 177FСкачать

Клапаны регулируются по стандартному плану, который предусмотрен для различных моделей. Каждый тип двигателя имеет свои требуемые параметры, что влияет на особенности регулировки. Все требования можно найти в инструкции, а также уточнить в сервисном центре, который занимается ежегодным облуживанием. Без полноценной проверки оборудования детали получат дополнительный износ, а техника не работает эффективно.

Двигатель УМЗ — 341 для мотоблока Агро — технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока “Агрос”.

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО”УМПО”, поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку”Э”на торце маховика со штифтом “Г “на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.
