Как правильно настроить клапана на скутере 4т 80 куб: пошаговое руководство

Частота регулировки клапанов

Обычно, рекомендуется проводить первую регулировку клапанов после пробега около 1000 км. Это позволяет учесть первоначальный износ и деформацию деталей двигателя. После этого, необходимо регулярно проверять состояние клапанов каждые 2000-3000 км.

Однако, рекомендуется также обращаться к руководству пользователя скутера для получения точной информации о частоте регулировки клапанов. Производители скутеров могут предоставлять рекомендации, основанные на конкретных условиях эксплуатации.

Важно отметить, что игнорирование регулярной проверки и регулировки клапанов может привести к нестабильной работе двигателя, потере мощности и увеличению расхода топлива. Также, неправильная настройка клапанов может привести к серьезным повреждениям двигателя

Поэтому, регулярное регулирование клапанов является важной процедурой для поддержания надежной и эффективной работы четырехтактного скутера в течение всего срока эксплуатации

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
Байк жёстко фиксируется на подножке или другими удобными способами;
Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Регулировка карбюратора сузуки летс 2

Регулировка карбюратора на скутере 2Т

Чистка карбюратора Suzuki Lets 2

Самая подробная настройка карбюратора- Х.Х. .Scooter.2.A carb adjustment. X

Suzuki Let’s 2:Паравозик Тыр-Тыр-Тыр)

Как настроить карбюратор скутера

https://youtube.com/watch?v=DPVgG0jUilI

Как отрегулировать карбюратор на скутере. Теория (Мой Tact 24 Ч.7)

СВОИМИ РУКАМИ: ЧИСТИМ КАРБЮРАТОР Suzuki Lets 2

Карбюратор SUZUKI LET’S-1, LET’S-2, LET’S-2 NEW

Краткое описания подключения системы питания карбюратора SUZUKI LETS 2

Скутер дымит и плохо едет на холодном моторе: виноват ЭК

Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.

Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.

Карбюратор необходимо настраивать только на хорошо прогретом двигателе. То есть, прежде чем заниматься настройкой, нужно погонять скутер 10-15 минут.

У карбюратора, как правило, имеются два регулировочных винта. Тот, что размером поменьше – это винт качества смеси. Тот, что побольше – винт холостого хода. Впрочем, винта качества смеси может и не быть – тогда регулировка качества осуществляется манипуляцией с иглой дроссельной заслонки.

Заводские настройки таковы: винт качества откручен на 1,5-2 оборота, винт холостого хода – на 2,5 оборота. Что это значит? Это значит, что винты нужно сначала закрутить до упора по часовой стрелке, а затем открутить обратно на соответствующее число оборотов. Именно от этих начальных установок и следует начинать настройку. И в принципе, если при этом мотор будет работать устойчиво, а скутер разгоняться без провалов и до максимальной скорости, можно особо ничего и не регулировать. Но если это не так, то настройки не избежать.

Итак, поставьте скутер на подножку. Мотор должен работать (и его нужно прогреть перед настройкой).

Открутите винт качества на 2 оборота. Теперь нужно отрегулировать холостой ход. Медленно закручивайте его (по часовой стрелке) – обороты двигателя при этом будут расти. В какой-то момент сработает сцепление, и заднее колесо начнёт вращаться. Тогда поверните винт обратно на четверть оборота.

Теперь нужно испытать, как будет себя вести скутер при езде. Разгонитесь на ровной дороге.

Если скутер разгоняется вяло, значит, смесь недостаточно богата. Тогда закрутите (по часовой стрелке) винт качества смеси на четверть или пол-оборота. При этом смесь станет богаче (в ней станет меньше воздуха, больше бензина).
Если скутер разгоняется нормально, но не до максимума, то смесь переобогащена. В этом случае нужно выкрутить (против часовой стрелки) винт качества смеси на четверть или пол-оборота чтобы обеднить смесь.

Если вы вращали винт качества смеси, то нужно по описанной выше методике настроить и холостой ход.

При идеальной настройке скутер должен разгоняться без провалов и рывков, стабильно, и достигать максимальной скорости.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Первым делом перед началом процедуры по регулировке карбюратора скутера нужно изучить его устройство и принцип работы. Таким образом вы сможете быстро и максимально точно отрегулировать карбюратор на скутере. Правильно настроенный карбюратор дает возможность получить меньший расход топлива, улучшить динамические характеристики и вовсе дать скутеру возможность нормально заводиться и работать

Перед непосредственно самой процедурой важно хорошо прогреть двигатель, также по возможности хорошо почистите весь карбюратор от пыли и грязи

Стандартно манипуляции по регулировке карбюратора включают следующие действия:

Настройка холостого хода;
Регулировка уровня топлива в поплавковой камере;
Настройка путем регулировки винта качества смеси на карбюраторе;
Настройка качества смеси через иглу внутри карбюратора.

Регулировка зазора клапанов на четырехтакных скутерах

Когда необходимо производить регулировку.

После первых 500 км пробега, далее – согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

Мотороллер не заводится или заводится с трудом.

С трудом набирает обороты.

Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

Возможно, после регулировки зазора потребуется настрйка карбюратора.

Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

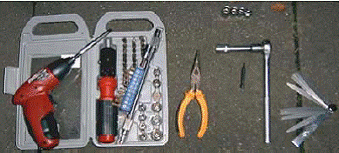

Ключи 9 и 8 мм (головки)

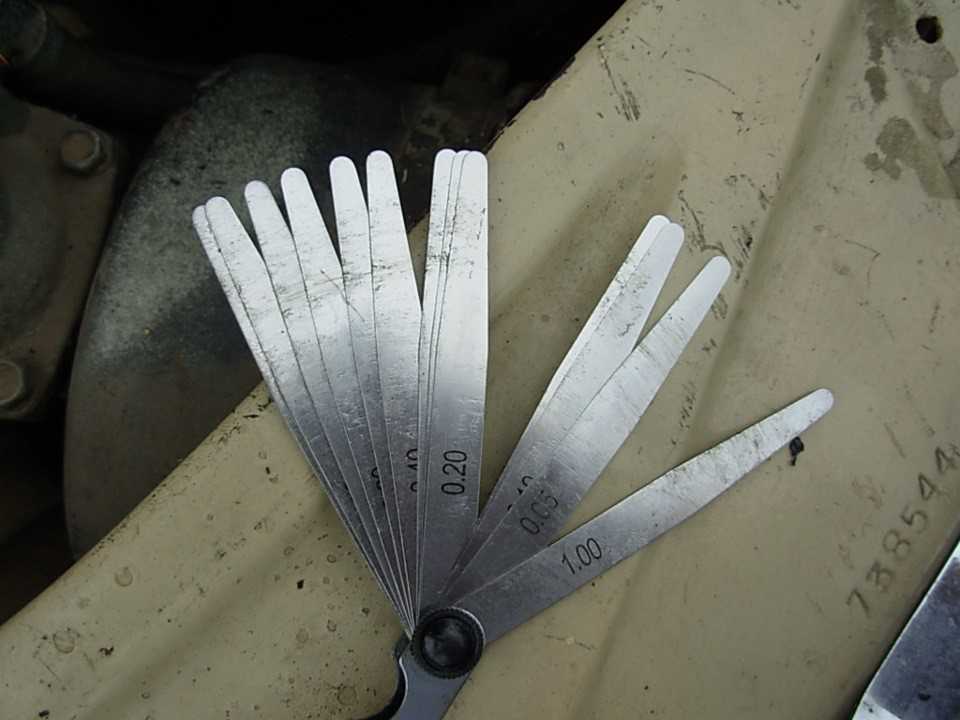

Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель

Теперь мотор свободен и нам ничего не мешает

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

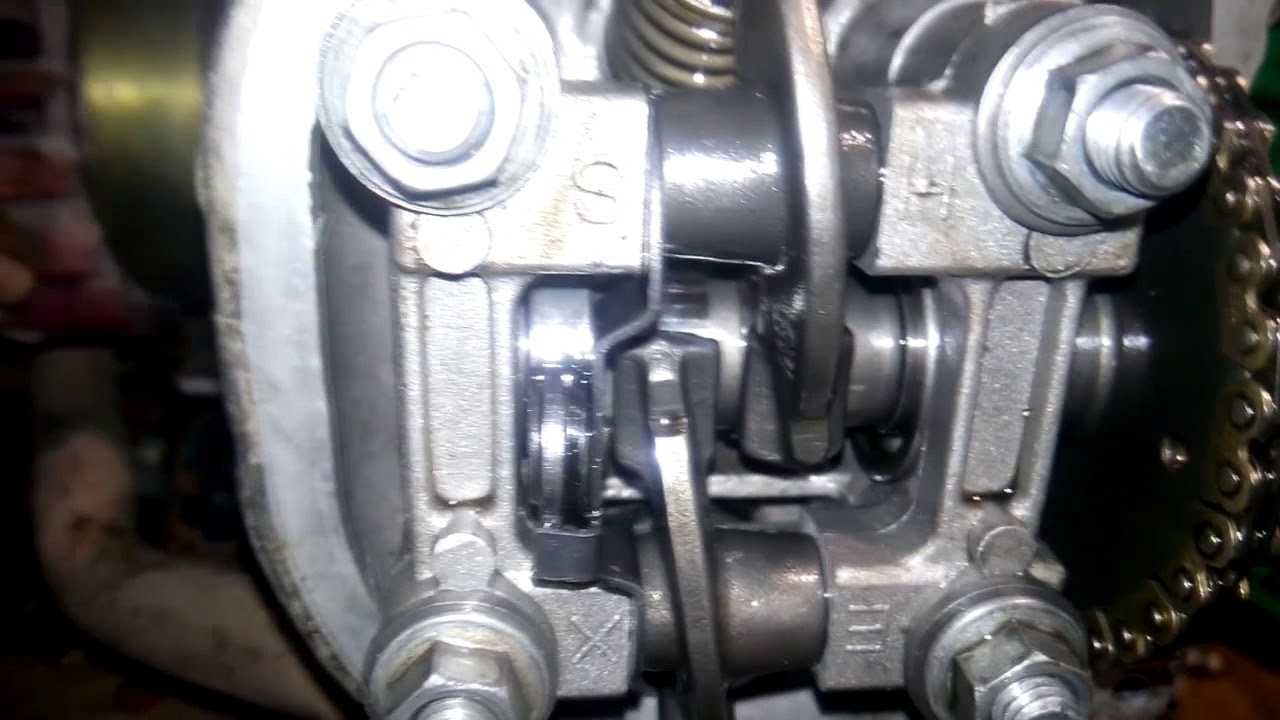

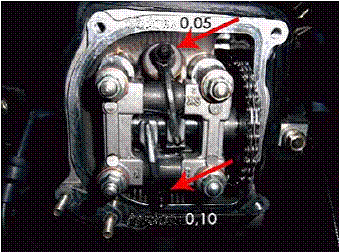

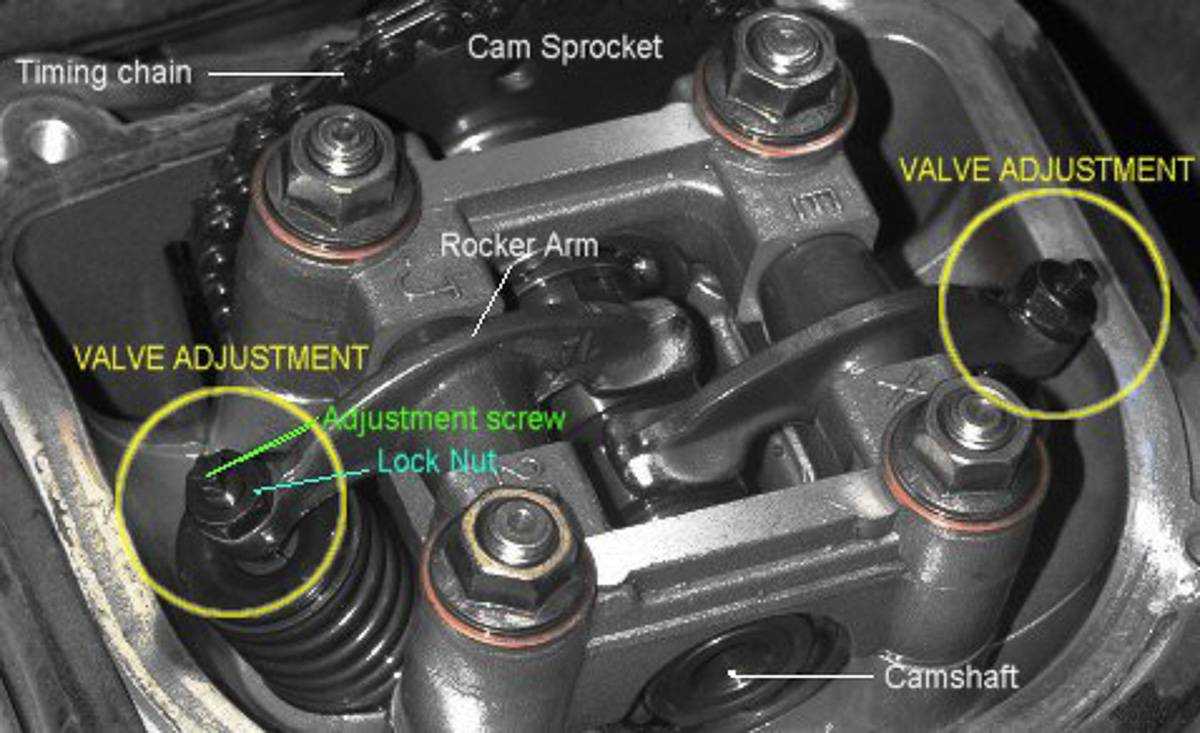

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов

Внимание: У четырехтактных скутеров существует 2 ВМТ!

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

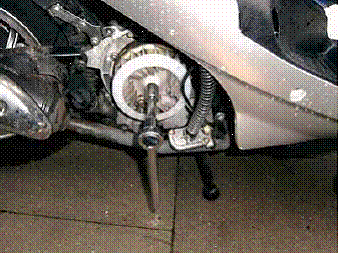

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

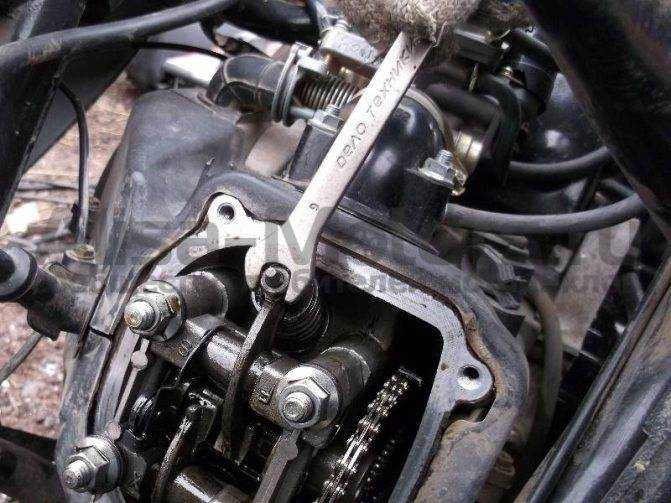

Шаг 5. Регулировка / Проверка зазора клапанов.

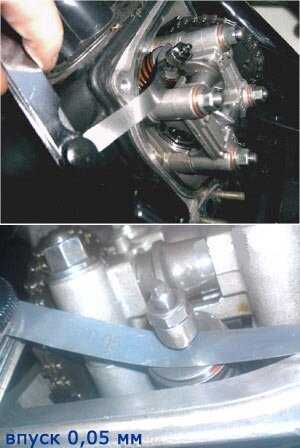

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах

Источник

Начнем с основных шагов

Процесс настройки клапанов на скутере 4т 80 куб состоит из нескольких этапов

Важно иметь перед глазами подробную инструкцию и следовать ей шаг за шагом:

Шаг 1:
Перед началом работы убедитесь, что двигатель полностью остыл, и скутер находится в правильной позиции – на центральной подставке или на подставке для переднего колеса.
Шаг 2:
Используя соответствующий инструмент, откройте крышку головки цилиндров двигателя скутера.
Шаг 3:
Определите верхнюю метку на валу распределительного механизма, которая соответствует верхней метке распределительного механизма

Вы должны быть внимательны, так как это важное условие регулирования клапанов.
Шаг 4:
С помощью отвертки отрегулируйте зазор клапанов. Проверьте соответствие зазора требованиям производителя скутера

В случае необходимости внесите необходимые корректировки.
Шаг 5:
После регулировки зазора проверьте качество работы двигателя с помощью ручного пуска. Должен быть четкий звук работы двигателя без выбросов или посторонних шумов.
Шаг 6:
Закройте крышку головки цилиндров двигателя, убедившись, что все элементы и детали установлены правильно.

Используя эту пошаговую инструкцию, вы сможете правильно настроить клапаны на вашем скутере 4т 80 куб и обеспечить хорошую работу двигателя.

Регулировка клапанов

Настройки зазоров клапанов на скутере не является сложной работой, особенно когда есть инструкция. Для начала работы вам понадобится набор щупов, рожкових ключей, накидных головок и накидной ключ с квадратиком (как правило это ключ на 3.5). Это все что нужно для ремонта. Если у вас чего-то нет то одолжите у соседа или купить. Они вам еще пригодятся в недалеком будущем после очередного пробега в 4к км. Набор необходимых инструментов зависит от самого скутера, а также можно использовать имеющиеся инструменты. Мы будем использовать плоскогубцы, отвертку крестовую, головки ключей на 8, 9 и 13. Также мы возьмем щуп для установки зазора клапанов, нам нужно 0,05 и 0,1 мм.

Советы по регулировке

Лучше всего проводить регулировку зазоров клапанов на скутере 4т утром, если на улице лето конечно. Поскольку скутер должен быть холодным. Но он не должен быть замерзшим, поэтому зимой желательно его немного прогреть. Как правило, в большинстве мопедов конструкция ГРМ очень простая и имеет всего один розприделительный вал в головке двигателя. При такой конструкции клапана регулируются при помощи винтов. Именно для них и нужнен накидной ключ с квадратиком. Эти винты вкручены в конце коромысел и давят на торец стержней клапанов. Это маленькое расстояние между торцом регулировочного винта и торцом стержня клапана, и есть тепловыми зазором клапана.

Регулировка клапанов нужно если:

От прошлого регулирования мопед прошел 4000 км или больше.
С двигателя слышно посторонний шум (стук, звон).
Очень тяжело набрать обороты.
Сложно завести мопед.
Если мопед все-же завелся то постоянно глохнет.

Что нужно для настройки клапанов?

Для настройки клапанов на скутере 4т 80 куб необходимо иметь следующие инструменты и материалы:

Ключи: рожковые или комбинированные ключи нужны для откручивания гаек и винтов, которые крепят крышку головки блока цилиндров и саму головку блока цилиндров.
Щуп: нужен для измерения зазора между клапаном и суппортом клапана.
Мерный набор: используется для измерения существующего зазора и подбора необходимых шайб.
Кнопка компрессии: необходима для установки двигателя в нужное положение для проведения процесса настройки.
Прокладка: может понадобиться для замены старой прокладки или установки новой.

Важно помнить, что перед началом настройки клапанов необходимо ознакомиться с руководством по эксплуатации скутера, чтобы быть уверенным в правильной последовательности действий и технических требованиях производителя

Регулировка клапанов 150 кубов мотоцикл

Дающий знания

Группа: Пользователи Сообщений: 1154 Регистрация: 24.6.2011 Пользователь №: 798 Рулю на:Law master

Не ожидал, что с ними, оказывается, не все так просто.

Я практически уверен, что найдется еще куча всяких «разноавторитетных» источников, где будет и 0.05, и 0.08, а может и еще что хлеще.

Кроме того, люди ездят с обоими вариантами этих зазоров. Это что получается тогда, допуск 0.03?

Кому верить вообще?

Я обшарил тонны интернета. Нашел кучи всяких мануалов.

Если коротко: никто не знает точных цифр.

Большинство сайтов китайских заводов тупо не проплачены или там заглушка стоит типа default page. На остальных нет даже банального руководства пользователя, чтобы его скачать.

Только на сайте стелса есть доки с зазорами, но там 158qmj.

Регулировка зазоров клапанов

Несколько советов которые нужно помнить:

После регулировки клапанов может произойти так, что понадобится еще и регулировка карбюратора.
Двигатель скутера не терпит в себе ничего лишнего. Поэтому следите чтобы у него ничего не попало.
Регулирования можно делать только на холостом ходу.

Перед началом работ забудьте выражение, что у хорошего мастера по ремонту всегда остаются лишние детали. Найдите во что будете складывать все гайки и болтики.
Когда я первый раз разбирал свой скутер, я ставил болтики в том порядке, в котором их снимал, чтобы потом ничего не перепутать и ничего не забыть.

Чтобы настроить зазоры клапанов надо сначала к ним добраться.

1. Снимаем сиденья
. Чтобы снять сиденье нужно открутить болтики которые его держат. Часто это 4 болтика в самом багажнике что под сиденьем, бывает в придачу еще 1-2 болтика сзади где крепится кофр и возле ног 2 шурупа. Когда мы открутили все что держит багажник, он легко снимается. Пперед нами мотор который уже не прикравает пластмасса.

2. Снимаем крышку вентилятора
. Теперь нам нужно снять крышку вентилятора, она может крепиться на 2 гайки и 2 шурупа. Так можно найти мертвую точку для того, чтоб отрегулировать зазоры клапанов.

3. Снимаем крышку головки цилиндра
. Далее необхфдно снять крышку головки цилиндра. Часто она крепится на 2 шурупа и 4 болта. Отворачиваем и снимаем крышку.

Теперь нужно опридилиты где у нас впускной и выпускной клапаны чтобы найти ВМТ (верхняя мертвая точка). Впуск всегда сверху, а выпуск — снизу.

ВМТ — это такое место, где поршень в цилиндре постоянно закреплен сверху. Но поиск ВМТ только звучит страшно, на деле найти его довольно просто. Вам нужно взять обычный ключ на 13 и прокрутить шестигранник по часовой стрелке (шестигранник находится на крыльчатке охлаждения генератора). Крутить шестигранник надо до тех пор, пока метка «Т» что выбитый на маховике не совпадет с боковым выступом этого маховика.
При регулировке зазоров клапанов на 4 тактном скутере можно увидеть сразу 2 ВМТ
.
4. Ищем звездочку распределительного вала
, там есть 3 отверстия и 2 клапана (клапаны закрыты). Наша задача правильно расставить отверстия. Для этого нужно добиться чтобы поршень был в верхней мертвой точке.

5. Регулировка клапанов
. Теперь нам понадобятся щупы для установки зазора клапанов на 0.05 и 0.1 мм. Сначала берем щуп на 0.05 мм. Его нужно вставить между регулировочным болтом и впускным клапаном (сверху). Если зазор подходит плотно (но не впритык), то зазоры настроены правильно. Но если зазор широкий или узкий (впритык), то ослабляем контргайку регулировочного болта. Чтобы увеличить зазор нужно поворачивать ключ против часовой стрелки, чтобы уменьшить — за ней. Настраиваем чтобы щуп входил плотно и закручиваем контргайку, после этого нужно повторно проверить настройку зазоров.

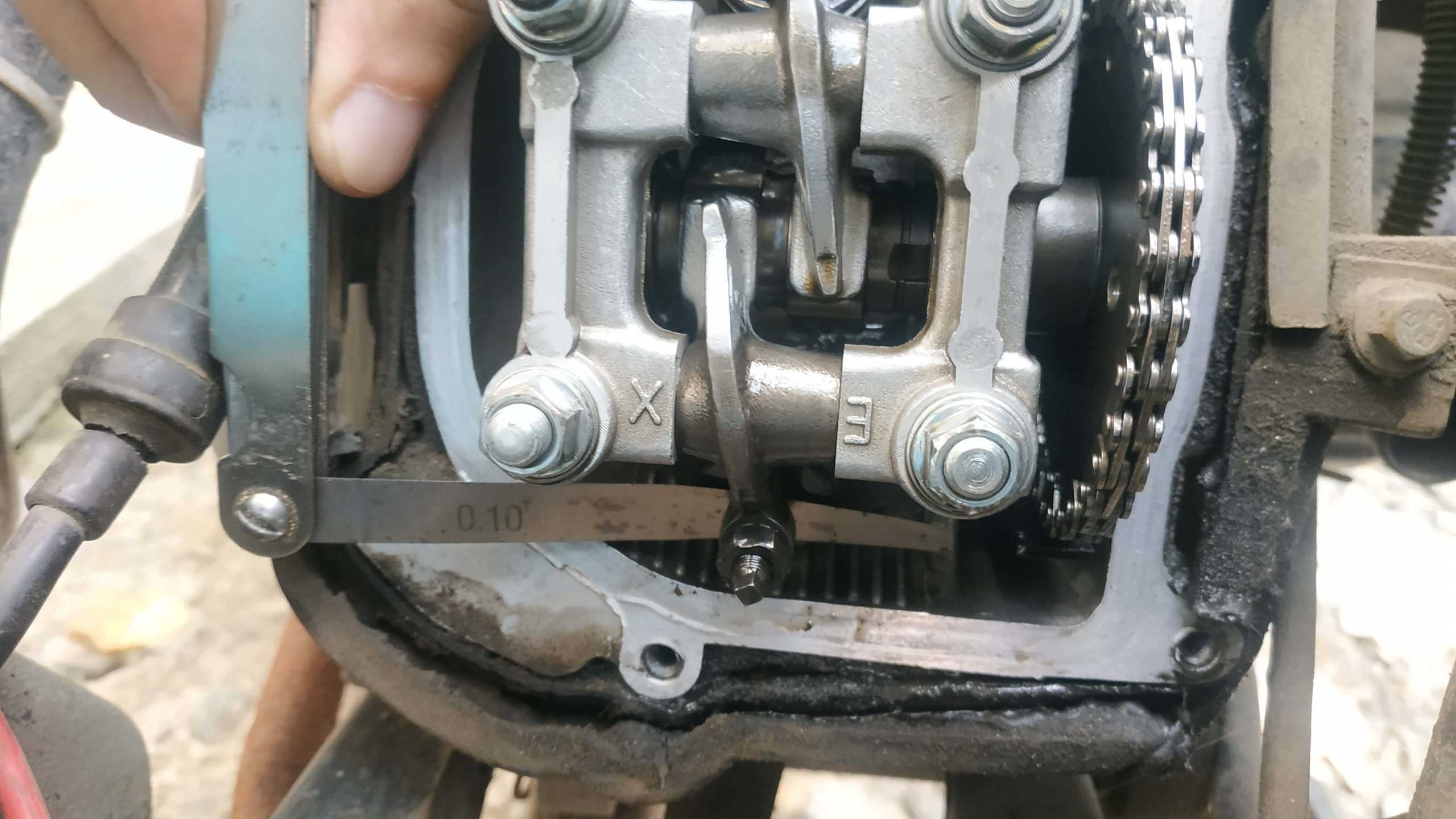

Теперь берем щуп на 0.1 мм и делаем ту же операцию с нижним клапаном (выпуск).

Во время работы четырехтактного двигателя воздушного охлаждения (такие двигатели стоят на большинстве китайских скутеров и мотоциклов) головка блока цилиндров (далее ГБЦ) может нагреваться до 260 градусов. Это конечно не рабочая температура, но пиковая зачастую бывает именно такой.

Клапана, которые находятся непосредственно в самой ГБЦ нагреваются точно также как и головка с той лишь разницей, что впускной клапан греется чуть меньше так как он охлаждается рабочей смесью, а она представляет из-себя обычный атмосферный воздух насыщенный парами бензина, а выпускной клапан греется намного больше. Так как через выпускной клапан проходит поток отработанных газов температура которых может достигать 600 градусов.

Проблема в том, что металлические детали при нагревании расширяются. Клапана не исключение: во время работы клапан нагревается и становиться немного длиннее. А когда клапан становится длиннее он попросту упирается в механизм газораспределения и немного приоткрывается, вернее не закрывается до конца (зажат) из-за чего газы под большим давлением просачиваясь через неплотности оплавляют рабочие кромки клапана и его гнезда.

Кромки прогоревших клапанов выглядят примерно так.

Прогорают кстати не только клапана, но и гнезда в которых они сидят

А так выглядят рабочие кромки клапанов и седел после ремонта.

Как видите, регулировать то, что уже давно давно прогорело нет особого смысла. Прогоревший клапан держать компрессию уже не будет. И если вы обнаружите, что один из клапанов был зажат, то смело снимайте головку, притирайте клапана иначе толку не будет.

Профилактика поломок мотора мопеда

Чтобы увеличить срок работы не только клапанов, но и всего двигателя мопеда «Альфа» в целом, надо следовать таким рекомендациям:

заливать лишь качественное топливо – это исключает вред системе распределения газов, а также не оставит лишних следов изнутри;
нужно отслеживать изменения на датчиках, свидетельствующих об изменениях в состоянии мопеда;
стоит время от времени менять масло полностью;
нельзя допускать перегрева мотора, особенно при летней жаре. Аналогично недопустимо подвергать двигатель резким перепадам температур. Поэтому при выезде ну улицу зимой не стоит сразу же трогаться с места – надо дать мотору прогреться. Так исключается ускоренный износ металла, используемого в транспортном средстве;
обязательна поддержка мопеда в чистоте – регулярная чистка от грязи хотя бы на поверхности, чтобы она не накапливалась слоями, затрудняя дальнейший ремонт в будущем. Хранить транспорт на постоянной основе нужно лишь в помещении;
на зиму аккумулятор потребуется снять, если мопед не будет использоваться. Это исключит образование конденсата и другие проблемы – перед повторным монтажом элемента его стоит подзарядить.

Надо всегда держать наготове ящик с инструментами именно для мопеда. Это полезно не только при ремонте, но и для других целей вроде подтягивания крепежа, так как он способен откручиваться со временем. В итоге будет обеспечено не только надёжное удержание клапана двигателя, но и общая безопасность при езде в любых условиях.

Стоит учитывать, что инструкция может быть полезной при исправлении дефектов других моделей мопедов/скутеров, где различается объём двигателя. В этой ситуации будет отличаться зазор с двух сторон. В остальном потребуется изучить дополнительно руководство по ремонту транспортного средства для определения верных параметров. В гараже понадобится небольшой стол для размещения на нём двигателя при его демонтаже и полной очистке – так работа будет гораздо удобнее и эффективнее.

Как отрегулировать клапана на мопеде Альфа — пошаговая инструкция 5 (100%) 3 проголосовало

Как отрегулировать клапана на 4-тактном (четырехтактном) скутере

Видеоурок от нашего автомеханика:

Хочется заранее предупредить о том, что летом начинать регулировку следует только после того, как двигатель полностью остынет, иначе последствия будут не самыми приятными. Зато зимой двигатель должен быть слегка прогретым. Теперь для работы нам надо приготовить следующий набор инструментов:

крестообразная отвертка
плоскогубцы
ключи на 8, 9 и 13 мм
щуп для регулировки зазоров клапанов на 0.1 и 0.05 мм

Первым
нашим шагом будет подготовка небольших емкостей для деталей скутера. Это нужно для того, чтобы ненароком не растерять их при разборке. Четырех таких емкостей будет вполне достаточно.

Второй шаг
: осторожно снимите сиденье вместе с багажником, открутив четыре гайки в багажнике торцевым ключом и отверткой. Теперь мы имеем доступ непосредственно к самому двигателю

Третий шаг
: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом. Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры.

Четвертый шаг
: отвинтив четыре болта М10 и две гайки, которые держат металлическую топливную трубку, извлекаем изнутри крышку головки цилиндра. Затем, определив, где находятся впускной и выпускной клапана (впуск вверху, выпуск — внизу), ищем верхнюю мертвую точку (ВМТ).

Летом регулировку клапанов 4-тактного двигателя скутера начинать следует только после того, как двигатель полностью остынет, зимой — двигатель должен быть слегка прогретым

Что же такое ВМТ? Это то место, где поршень цилиндра постоянно закреплен в верхней позиции, намертво, так сказать. Найти его несложно. Для этого ключом на 13 по часовой стрелке поворачиваем шестигранник, находящийся на крыльчатке охлаждения генератора, пока знак «Т» на маховике не совпадет с боковым выступом маховика.

Теперь взгляните на звездочку распределительного вала. Там должны находиться три отверстия и видно, что закрыты два клапана. Отверстия необходимо расставить так, чтобы поршень оказался в верхней мертвой точке (большую дырку снаружи на головке цилиндра, а две маленькие — параллельно креплению его крышки).

Пятый шаг
: непосредственно регулировка клапанов. Просовываем щуп размером 0.05 мм между впускным клапаном и регулировочным болтом. В случае, если зазор слишком узкий или слишком широкий, нужно ослабить контргайку регулировочного болта. Увеличить зазор можно вращением ключа против часовой стрелки, уменьшить — по часовой. Входить в этот зазор щуп должен плотно, но не впритык, чтобы на нем при движении не оставалось царапин. Теперь можно затянуть контргайку обратно и еще раз проверить ширину зазора.

Для регулировки клапана выпуска нужно взять щуп величиной 0.1 мм., правда, к этому клапану подобраться будет намного труднее

Та же операция проделывается и с клапаном выпуска, только для нее нужно взять щуп величиной 0.1 мм. К этому клапану подобраться будет намного труднее, но отчаиваться не стоит.

Все! С настройкой клапанов на четырехтактном скутере покончено! Теперь аккуратно соберите все детали обратно, затянув все гайки и болты, и проделайте все шаги назад

Не забывайте об осторожности при работе с пластиком в холода: если с ним небрежно обращаться, то он попросту может развалиться на части

Процесс регулировки клапанов

Сначала берем первый, им мы будем регулировать клапан впуска.
Пытаемся его просунуть между регулировочным болтом и клапаном впуска, если сделать этого не получается, немного откручиваем болт, если же он проходит свободно — затягиваем.
Щуп должен сидеть в зазоре плотно, при этом вы не должны создавать усилия, чтобы его вытащить.
После настройки, затягиваем контргайку.
Это же действие проделываем с клапанов выпуска, только щуп уже берем на 0.1мм.

Регулировка впускного клапана щупом на 0,05мм
Вверху впускной клапан, внизу выпускной. Зазоры указаны.

После фиксации настроек, собираем все в обратном порядке, головку цилиндра, кожух, пластик.

Проводите проверку зазора регулярно, при интенсивной эксплуатации скутера, держите в чистоте карбюратор, и большинство проблем с ремонтом минут вас стороной.

Разбираешься в технике? Есть что сказать? Напиши статью! Каждый может стать автором статей на scooter-remont.com. Напиши свое видение ремонта, эксплуатаци и обслуживания скутеров и мопедов. Материал будет опубликован на главной странице. Подробнее ТУТ.

Заключение

Как видите, регулировка клапанов на 4 х тактном китайском мопеде моделей 139qmb и 157qmj очень похожа. Плюс это достаточно простая задача. Все что вам необходимо это — набор ключей и немного времени. Не стоит лезть в мотор слишком часто, Наконец не забывайте прислушиваться к мотору, ведь еще до окончания пробега проблема может определиться по стуку или по изменению ездовых качеств скутера.

Инструмент: Плоскогубцы, фигурная и/или минусовая отвертки, ключи 9 и 8 мм (головки) и на 13, щуп для установки зазора клапанов — 0,05 и 0,1 мм

Регулировка зазоров клапанов — процедура для нового скутера обязательная, причём сделать это необходимо как можно быстрее после покупки. Затем примерно каждые 2500 — 3000 км. Но если характерное пощелкивание, похожее на цокот, раздается из головки цилиндра раньше, ждать регламентного ТО не стоит. Если возможно, — первый раз регулировку зазоров производить вместе с кем-то, кто этим уже не раз занимался. Но это необязательно

ВНИМАНИЕ! Регулировка зазоров клапанов скутера производится только на ХОЛОДНОМ двигателе, поскольку эти зазоры — тепловые

Для начала освободим доступ с крышке головки цилиндра. Для этого снимаем сидение (унитаз). Должна получиться картина, как на рисунке. При низкой окружающей температуре с пластиком необходимо работать аккуратно, он становится хрупким.

Регулировка зазоров клапанов Теперь откручиваем винты (1), крепящие клапанную крышку (2). При наличии трубки, — демонтируем её.

Перед тобой теперь вот такая картина — кулачки клапанов, коромысла, распредвал, звёздочка распредвала.

Теперь для настройки зазоров клапанов необходимо настроить верхнюю мёртвую точку (ВМТ) поршня, т.е. поймать момент, когда поршень будет находиться в предельном верхнем положении. Это не сложно. Но будь внимателен: у четырёхтактных двигателей две ВМТ, в начале 1-го и 3-го тактов. Нам нужен 3-й такт.

Для поиска ВМТ снимаем облицовку вентилятора для генератора. Ключом на 13 поворачиваем по часовой стрелке шестигранник на крыльчатке охлаждения генератора до тех пор, пока риска на маховике генератора с меткой «Т» не совпадёт с выступом, что сбоку маховика.

Теперь смотрим на звёздочку распредвала. Два маленьких (1) и одно большое (2) её отверстия должны расположиться, как на рисунке. При этом клапана должны быть закрыты, и при лёгком колебании маховика генератора они не должны двигаться. Так называемое положение «3-го такта», а точнее, начала этого такта.

Теперь можно приступать непосредственно к регулировке зазоров. Для начала нужно зазоры проверить. Щупом 0,05 мм проверяем впускной (верхний) клапан — просовываем щуп между регулировочным болтом и клапаном. При нормальной настройке щуп должен входить с небольшим трудом, и передвигать его в зазоре нужно с небольшим усилием, но так, чтобы на нём не оставалось царапин.

Если требуется настройка, нужно ослабить контргайку («снаружи»). Затем изменить зазор можно путём вращения болта настройки («внутри») — по ч/с меньше, против ч/с больше. Затем, не отпуская регулировочного болта, затягиваем контргайку. Здесь нужно быть аккуратным, — после затяжки контргайки зазор, возможно, изменится. Поэтому перепроверяем зазор.

Аналогичные действия с клапаном выпуска. Только доступ к нему более трудный, и зазор 0,1 мм.

Всё. Теперь собираем всё в обратном порядке. Попутного ветра!

Несмотря на надежность четырехтактных скутеров они также нуждаются в уходе. Если они вовремя не получат обслуживания, то со временем можно влететь на серьезные суммы денег. Если вы чувствуете в двигателе гул или стук которого раньше не было и он не характерен стандартной работе двигателя, значит что-то не так. Скорее всего пора заняться регулированием. Жаль не все это понимают, некоторые так и ездят с этим и потом удивляются почему ремонт такого малого транспорта обходится так дорого.

Проверять зазоры клапанов на скутере рекомендуется регулярно (особенно зазоры на китайском скутере). Примерно через 3-4 тысячи километров пробега. Бывает что скутер может проехать и 10 000 и не иметь никаких посторонних звуков, но случается и через 1000 км уже нужно регулировать. Рекомендуется регулирования даже если нет посторонних шумов при пробеге 4000 км.
