Проверка и регулировка зазора между контактами прерывателя, ваз 2105, 2107

О системе зажигания подробно

Система зажигания бензинового ДВС «дышит» за счет искрообразования на элементах СЗ, воспламеняющих смесь в камере сгорания. Очевидно, что от момента зажигания напрямую зависит эффективность процесса сгорания горючего, функционирование мотора в целом и т. д. По этой причине зажигание должно быть выставлено в самое оптимальное для нормальной работы положение.

Большая часть современных авто оснащается электронными зажиганиями, не подразумевающими никаких корректировок. Однако для нормального функционирования автомашин с карбюраторной системой зажигания, оснащенных 4-тактными ДВС, регулировка обязательна. Именно благодаря ей гарантируется своевременное искрообразование.

Грамотная настройка трамблера

Первым признаком того, что с системой зажигания творится что-то неладное, это характерные стуки и шумы во время езды автомобиля.

4-тактный ДВС функционирует по следующей схеме:

• Вначале происходит впуск горючего.
• Затем осуществляется такт сжатия.
• Идет рабочий ход, в ходе которого вырабатывается искра, воспламеняющая смесь.
• Наконец, последним тактом является выпуск отработки.

Зажигание, если быть точнее, осуществляется не в ходе рабочего момента, а на границе такта сжатия и рабочего хода. В этот самый миг СЗ вырабатывает искру, воспламеняющую топливную смесь.

Важный момент. СЗ обязана выдавать искру в тот момент, когда моторный поршень почти достигает положения под названием ВМТ.

Выставление зажигания на распределителе

Случается, что момент срабатывания СЗ с истечением времени немного сбивается, что влечет за собой уменьшение времени эффективного действия искры. Временной промежуток между достижением ВМТ и воспламенением горючего называется опережением зажигания. Значение его определяется по нумерованной шкале, помеченной на коленвальном маховике.

Системы зажигания автомобиля ВАЗ-2101-2107

Контактная система зажигания

Контактная система зажигания состоит из выключателя зажигания, катушки зажигания, прерывателя-распределителя, свечей зажигания, проводов низкого и высокого напряжения.

Распределитель зажигания 30.3706

Распределитель зажигания преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания. Он конструктивно объединен с прерывателем и центробежным и вакуумным регуляторами опережения зажигания.

рис. 1

Распределитель установлен в передней части блока цилиндров с левой стороны.

Корпус распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик. На верхней части валика выполнен кулачок прерывателя, а также смонтированы центробежный регулятор опережения зажигания и ротор (бегунок). При вращении валика грузики центробежного регулятора расходятся под действием центробежных сил и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении вращения валика. При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя. Угол поворота ограничен величиной паза в опорной пластине ротора.

рис. 2

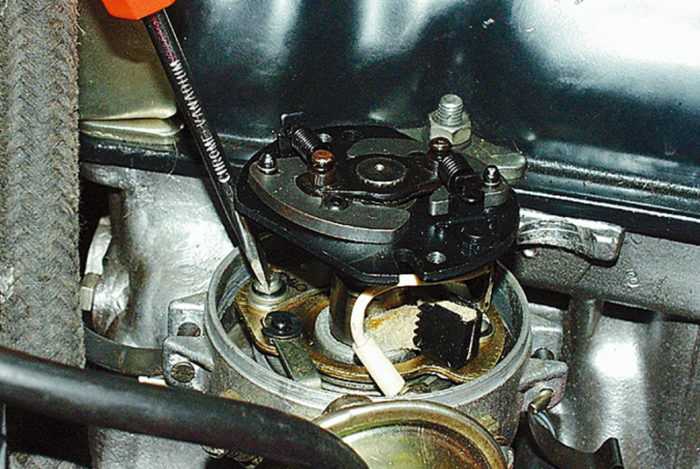

Прерыватель состоит из стойки с неподвижным контактом и подвижного контакта с текстолитовым упором, который плоской пружиной прижат к четырехгранному кулачку валика распределителя. При вращении кулачка контакты замыкаются и размыкаются. Кулачок смазывается фетровым фальцем, пропитанным моторным маслом.

При эксплуатации автомобиля необходимо систематически проверять и регулировать зазор между контактами прерывателя.

Пластина, на которой смонтирован механизм прерывателя, установлена на шарикоподшипнике, позволяющем ей поворачиваться вокруг оси валика.

Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания. Разрежение (подведенное по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает механизм прерывателя вместе с подвижной пластиной относительно четырехгранного кулачка, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.

Чтобы уменьшить искрение между контактами прерывателя, параллельно им подключен конденсатор. Он закреплен снаружи на корпусе распределителя.

Сверху корпус распределителя закрыт крышкой с гнездами для проводов высокого напряжения. Изнутри крышки в ее центральный электрод вмонтирован подпружиненный уголек. Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1 – 3 – 4 – 2). Валик распределителя зажигания вращается по часовой стрелке (при виде сверху).

При регулировке опережения зажигания поворот корпуса распределителя по часовой стрелке уменьшает опережение, против часовой стрелки – увеличивает.

Катушка зажигания Б-117А

Катушка зажигания – повышающий трансформатор, преобразует импульсный ток низкого напряжения (12В) в ток высокого напряжения. Обмотки катушки установлены в корпус из тонкой оцинкованной стали. Крышка корпуса из изоляционного материала, имеет два низковольтовых вывода и гнездо для провода высокого напряжения. В корпус катушки залито трансформаторное масло, охлаждающее обмотки.

Катушка зажигания устанавливается в моторном отсеке и крепится на левом брызговике кузова двумя гайками.

Выключатель зажигания

Выключатель зажигания – комбинированный, состоит из замка с противоугонным устройством и контактной части, собранных в одном корпусе. Выключатель установлен с левой стороны рулевой колонки в специальном кронштейне и закреплен двумя винтами.

Свечи зажигания

Свеча воспламеняет рабочую смесь в цилиндре искровым разрядом. Конструкция свечи неразборная.

У исправно работающей свечи цвет юбки изолятора центрального электрода должен быть серым или светло-коричневым.

рис. 3

На автомобиле применяются свечи А17ДВР (А17ДВРМ) или их аналоги.

Ознакомление с инструкцией

Перед началом настройки бесконтактного трамблера необходимо внимательно ознакомиться с предоставленной инструкцией. Это поможет вам понять основные шаги процедуры и избежать ошибок в процессе настройки.

Важно прочитать инструкцию до конца и удостовериться, что вы понимаете все указания и особенности процедуры. При необходимости, во время чтения, делайте пометки о ключевых моментах и вопросах, которые появляются

Если в инструкции используются специальные термины и технические термины, обратите внимание на их значения. Используйте словарь или интернет для поиска дополнительной информации, если нужно

После ознакомления с инструкцией вы будете готовы приступить к следующему этапу — выполнению настроек бесконтактного трамблера.

Устройство и ремонт бесконтактного трамблёра

Устройство распределителя, действующего совместно с системой электронного зажигания, идентично конструкции механического трамблёра. Здесь также имеется пластина с подшипником, бегунок, центробежный регулятор и вакуумный корректор. Только вместо контактной группы и конденсатора установлен магнитный датчик Холла плюс металлический экран, закреплённый на валу.

Как функционирует бесконтактный трамблёр:

1. Датчик Холла и постоянный магнит расположен на подвижной площадке, между ними вращается экран с прорезями.
2. Когда экран перекрывает поле магнита, датчик бездействует, напряжение на выводах нулевое.
3. При повороте валика и прохождении прорези магнитное поле достигает поверхности датчика. На выходе элемента появляется напряжение, передающееся электронному блоку — коммутатору. Последний даёт сигнал катушке, вырабатывающей разряд, поступающий на бегунок трамблёра.

Бесконтактный распределитель более надёжен в работе — датчик Холла и подшипник приходят в негодность гораздо реже из-за отсутствия механической нагрузки. Признак поломки измерителя — отсутствие искры и полный отказ системы зажигания. Замену произвести легко — нужно разобрать трамблёр, открутить 2 винтика крепления датчика и вытащить из паза соединительный разъем.

Неисправности остальных элементов трамблёра аналогичны старой контактной версии. Методы устранения неполадок подробно описываются в предыдущих разделах.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

• двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
• ухудшение динамики движения: вялый разгон;
• повышенный расход горючего;
• хлопки в глушителе;
• вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

• на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
• очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
• минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.

• пустите двигатель и направьте лампу стробоскопа на шкив;
• риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
• если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

• из 1-го цилиндра выкрутите свечу зажигания;
• прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
• одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
• снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
• слегка открутите гайку крепление трамблера;
• один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
• включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
• если она горит, покрутите трамблер, добиваясь ее погасания;
• закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

• прогрейте силовой агрегат до рабочей температуры;
• ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
• добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
• зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Отключение электричества

Перед началом настройки контактов трамблера необходимо обеспечить безопасность и отключить электричество. Для этого следуйте следующим инструкциям:

1. Перейдите к электрощитку в вашем доме или квартире.
2. Найдите автоматический выключатель, соответствующий электропитанию двигателя.
3. Переключите автоматический выключатель в положение «выключено» или опустите рычаг вниз.
4. Убедитесь, что электропитание действительно отключено, проверив, что свет не работает в соответствующих помещениях или используя проверочный прибор.

После того, как вы убедились, что электричество отключено, можно приступить к настройке контактов трамблера.

Установка зажигания: когда требуется

Стоит ориентироваться на некоторые симптомы, по которым автовладельцу несложно определить, что требуется регулировка и выставление трамблера.

1. Невозможно запустить двигатель.
2. Повышенный расход топлива. Порой это связано с необходимостью настройки карбюратора. Например, если зажигание отрегулировано позднее, в таком случае динамика «шестерки» окажется низкой, а чтобы хорошо разогнаться, мотору требуется больше бензина.
3. Возникновение в глушителе или воздушном фильтре выстрелов.
4. Силовой агрегат функционирует нестабильно: шумит, вибрирует. Выставить зажигание и четко поставить трамблер на ВАЗ-2106 требуется в случае троения двигателя или тряски.

Проверка и регулировка зазора между контактами прерывателя

Проверку зазора обычно производят плоским щупом. Перед проверкой вращением валика прерывателя уста­навливают кулачок преры­вателя в положение полного размыкания контактов и вводят щуп в зазор между контактами. Щуп должен входить плотно, без раз

ведения контактов.

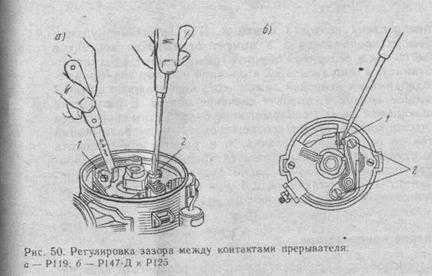

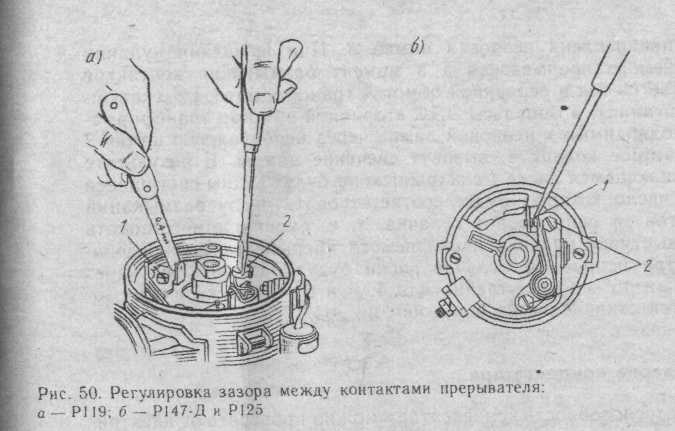

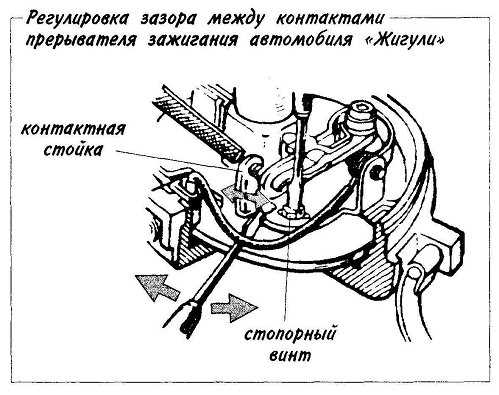

Для регулировки за­зора между контактами пре­рывателя ослабляют винт 1 (рис. 50,а) крепления пла­стины неподвижного кон­такта вращением регулиро­вочного эксцентрика 2 уста­навливают нормальный за­зор. Затем завертывают винт 1 и снова проверяют зазор между контактами. В прерывателях – распределителях Р147-Д автомобиля ГАЗ-3102 и Р125 автомобилей ВАЗ для регулировки зазора между контактами прерывателя следует немного отвернуть два винта 2(рис. 50, б)крепления пластины неподвижного контакта, затем установить лезвие отвертки в спе­циаль­ную прорезь на пластине и легким вращением отвертки сместить пластину до нормального зазора между контактами. Затем завертывают оба винта 2и снова проверяют зазор.

Вследствие образования на рабочей поверхности кон­тактов прерывателя лунки и выступа (рис. 51) зазор А,измеренный плоским щупом, будет меньше фактического за­зора Б.

Поэтому более целесообразно измерять не величину зазора между кон­тактами, а угол замкнутого состояния их, который определяют с помощью специального оборудова­ния или упрощенным спосо­бом — при помощи транспортира. Для этого транспортир уста­навливается под ротор распределителя (рис. 52).

Параллельно контактам прерывателя подключают контрольную лампу. Вклю­чают цепь тока низ­кого напряжения и мед­ленно, плавно вращают валик прерывателя в направле­нии его рабочего вращения. В пе­риод вращения контрольная лампа будет периодически за­гораться и гаснуть. По величине угла поворота ротора, при котором лампа не горит, заме­ряют угол замкнутого состояния контактов преры­вателя. Нор­мальные значения зазоров ме­жду контактами и углы замкнутого состояния контактов указаны в табл. 4.

Однако такой способ измерения угла замкнутого состояния контактов недостаточно точный, так как не позволяет учесть влияния износа и люфтов, поэтому целесообразно проверять угол замкнутого состояния при вращении валика.

Принцип такой проверки заключается в следующем. Сила то­ка, проходящего через контакты прерывателя во время их работы, зависит от напряжения батареи, сопротивления контактов, часто­ты вращения вала прерывателя и угла замкнутого состояния контактов. При постоянной частоте вращения вала прерывателя сила тока, проходящего через кон­такты прерывателя, будет про­порциональна углу замкнутого состояния контактов, поэтому из­мерение этого угла заключается в измерении силы тока, прохо­дящего через контакты.

Прерыватель подключается по схеме, приведенной на рис. 53.

На шкале микроамперметра 2 наносят зоны, соответствующие допустимым значениям угла замкнутого состояния контактов для прерывателей с четырьмя, шестью и восемью выступами ку­лачка при определенной частоте вращения вала прерывателя (например, 1500−1 мин). Резистор 6 подбирается при градуировке микроамперметра 2 в зависимости от частоты вращения, на кото­рой производится измерение угла замкнутого состояния контак­тов. Чем больше этот угол, тем больше средняя сила тока, проходящего через микроамперметр, и тем на больший угол отклонится стрелка прибора. При непо­движном вале прерывателя и замкнутых контактах прерыва­теля стрелка микроамперметра отклоняется на всю шкалу. Пе­ременный резистор обеспечи­вает точность настройки микро­амперметра 2 в зависимости от напряжения батареи и состоя­ния контактов прерывателя. Для регулировки угла замкну­того состояния контактов при определенной частоте вращения (при которой наносились мет­ки) ослабляют винт крепления держателя неподвижного кон­такта и, плавно вращая регу­лировочный эксцентрик, сов­мещают стрелку прибора с со­ответствующей зоной на шкале. Приборы и стенды промышленно­го изготовления позволяют производить такие проверки и регу­лировки независимо от частоты вращения валика прерывателя, что значительно упрощает проверку.

Подробная инструкция по настройке трамблера на Оке

Шаг 1. Подготовка к работе.

Перед началом настройки необходимо убедиться, что двигатель полностью охладился. При работе с горячим двигателем можно получить серьезные ожоги, поэтому будьте осторожны.

Шаг 2. Откройте капот и найдите трамблер.

Трамблер – это устройство, которое регулирует время зажигания двигателя. Обычно он находится рядом с коленвалом двигателя и имеет отдельную крышку. Осмотритесь вокруг и найдите его.

Шаг 3. Отсоедините провода от трамблера.

Перед настройкой необходимо отсоединить провода, которые подключены к трамблеру. Это можно сделать, отпустив соединительные клипсы или открутив крепежные винты.

Шаг 4. Отвинтите крышку трамблера.

Теперь можно отвинтить крышку трамблера и под ней будет видна регулировочная метка. Эта метка позволяет настроить положение трамблера и, следовательно, время зажигания.

Шаг 5. Настройте положение трамблера.

С помощью отвертки можно изменить положение трамблера. Поворачивайте его по часовой стрелке или против нее, чтобы подобрать оптимальное время зажигания. Обычно, в руководстве по эксплуатации автомобиля указаны рекомендации по настройке.

Шаг 6. Проверьте результаты.

После настройки трамблера рекомендуется проверить результаты. Для этого подключите провода обратно к трамблеру и запустите двигатель. Если двигатель работает плавно и без посторонних звуков, значит, настройка выполнена правильно.

Шаг 7. Закройте капот и завершите настройку.

После проверки результатов можно закрыть капот и завершить настройку трамблера. Теперь ваш Ока должен работать еще лучше!

Столь важную операцию, как настройка трамблера на Оке, лучше доверить профессионалам. В случае сомнений или сложностей, обратитесь в автосервис.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает. Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Как поправить зазор трамблера на машине?

Зазор между контактами трамблера должен быть на определенном уровне, чтобы машина работала без сбоев и проблем. Если зазор слишком большой или маленький, то вам нужно его отрегулировать.

Чтобы регулировать зазор, вам нужно найти трамблер на вашем автомобиле. Он находится на моторе и имеет две головки. Одна для зажигания, а другая для ускорения. С помощью винта, который крепит эти две головки, можно отрегулировать зазор.

Измерьте промежуток между контактами трамблера при помощи микрометра. Следите за тем, чтобы зазор был в пределах допустимых значений. Если это не так, используйте винт, чтобы настроить головки трамблера и достичь необходимого зазора. При этом, не забудьте затянуть винт и проверить зазор снова.

После того, как вы отрегулировали зазор трамблера на автомобиле, попробуйте завести машину. Если все сработало нормально, то вы справились с задачей. Если же что-то пошло не так, проверьте зазор еще раз и повторите все шаги.

Зазор трамблера – важный фактор, который влияет на работу автомобиля. Правильно настроенный зазор зазор может помочь увеличить мощность и снизить расход топлива. Следуйте нашим советам и настройте зазор трамблера на вашей машине правильно.

Есть ли разница между контактным и электронным зажиганием?

На карбюраторных ВАЗ 2107 устанавливалось, как электронное, так и контактное устройство. Процесс регулировки не различается. Единственное различие может заключаться лишь в том, что перед тем, как выставлять метки, на контактном прерывателе необходимо зачистить контакты и проверить зазор, чтобы настройка системы была выполнена точнее.

Кстати, многие ошибочно называют коммутатор реле зажигания. Это реле является лишь способом уменьшения пускового тока и предназначено для сохранения срока службы контактов. Данное реле находится так в подкапотном пространстве. Настройка зажигания к нему не относится.

Вот так можно отрегулировать зажигание на карбюраторном автомобиле ВАЗ 2107. Удачи на дорогах!

Этапы установки зажигания

Чтобы понять, как выставить зажигание ВАЗ-2109, (2105, 2106) достаточно ознакомится с нижеописанной инструкцией. Конструкция данных моделей практически идентична. Для реализации этой задачи необходимо изучить конструктивные особенности системы. Регулировка выполняется в три этапа:

1. Сначала нужно открутить свечу зажигания над первым цилиндром. Пустой разъем необходимо закрыть пробкой или пальцем, в процессе начните проворачивать коленвал ключом пока не найдете такт сжатия. 2. Шкив коленвала зажигания имеет специальную черточку, которая должна быть расположена на одном уровне с меткой, размещенной на лицевой крышке. 3. Трамблер следует установить в такое положение, чтобы бегунок размещался параллельно крышке, к которой подключается разъем высоковольтного кабеля.

Разберем детально,как выставить зажигание ВАЗ 2106(2105, 2109) и что для этого нужно. Сначала следует подготовить такие инструменты: гаечный ключ на 13, вольтаметр или лампочку для контроля. Крышка газораспределителя имеет три специальные метки. По ним выполняется настройкамомента зажигания. Метки соответствуютследующим значениям:

короткая позиция для угла в 10 градусов;

среднее положение- 5;

длинная метка — 0.

Как правило, обод шкива также имеет метку ВМТ. Напротив нее на ступице размещен прилив. Корректировка значения момента зажигания производится только для 1 и 4 цилиндров. Последовательность выполнения этапов:

Демонтируйте с 1-го цилиндра свечу, а отверстие заткните пальцем или пробкой. С помощью гаечного ключа проворачивайте коленчатый вал до того момента, пока в 1-ом цилиндре не возникнет давление, которое выдавит пробку. Затем продолжайте поворачивать коленвал, пока одна из меток не станет напротив отметки на крышке газораспределителя.

В том случае, если автомобиль эксплуатируется на бензине 92 (95) марки, совместите риску со средней меткой, если используете топливо с октановым числом менее 92, установите метку напротив длинной полоски. Отсоедините распределитель. После выполнения вышеописанных операций, ротор распределителя должен быть в таком положении, при котором наружный контакт будет направленк1-му цилиндру.

Совместив метки,вы должны получить воображаемую линию, проходящую параллельно оси мотора.Если не удалось достигнуть такого результата, необходимо приступить к выполнению следующихопераций. Сначала открутите гайку крепления распределителя с помощью соответствующего ключа, поднимите трамблер верх и методом поворота оси ротора поверните механизм в нужное положение. Установите деталь на место, зафиксируйте ее, но не затягивайте до конца крепежные сегменты. Далее мы рассмотрим непосредственные этапы, как выставить зажигание.

Приготовьте контрольную лампочку(вольтметр). Один провод присоедините к выходу катушки, к которому должен подключаться низковольтный кабель распределителя. А другой проводсоедините с массой кузова.

Включите зажигание.В этот момент должна зажечься контрольная лампа. Далее необходимо сделать так, чтобы она погасла. Если лампа не горит, следующий шаг пропустите.

Проворачивайте распределитель в направлении часовой стрелки, пока лампа не перестанет гореть (не пропадет напряжение).

Медленно проворачивайте распределитель против направления часовой стрелки, пока контрольная лампа не загорится (появится напряжение).После этого зафиксируйте расположение детали и затяните крепежные сегменты.

Включите зажигание и поставьте крышку трамблера на штатное место.

Система зажигания ВАЗ 2106, схема

На двигатели автомобилей ВАЗ 2106, 21061, 21063, 21065 устанавливались контактная и бесконтактная системы зажигания.

Вот схемы их устройства с описанием элементов и порядка работы.

Описание схемы

— Электрический ток в систему зажигания поступает после поворота ключа в замке зажигания с аккумуляторной батареи через первичную цепь или, когда напряжение выдаваемое генератором становится выше напряжения АКБ, то с вывода «30» генератора так же через первичную цепь.

— В контактной системе зажигания применяется катушка зажигания Б-117А, распределитель зажигания (трамблер) 30.3706 с прерывателем, контактной группой и конденсатором.

— Порядок работы контактной системы зажигания ВАЗ 2106 аналогичен работе контактной системы зажигания других автомобилей ВАЗ — «Принцип действия контактной системы зажигания».

Описание схемы

— Электрический ток в систему зажигания поступает после поворота ключа в замке зажигания с аккумуляторной батареи через первичную цепь или, когда напряжение выдаваемое генератором становится выше напряжения АКБ, то с вывода «30» генератора так же через первичную цепь.

— В бесконтактной системе зажигания ВАЗ 21065 применяется датчик-распределитель зажигания (трамблер) 38.3705 с датчиком Холла, катушка зажигания 27.3705 и коммутатор 3620.3734.

Примечания и дополнения

— В случае необходимости можно заменить контактную систему зажигания карбюраторного двигателя ВАЗ 2106 на бесконтактную и наоборот без каких-либо последствий для его работы. По отдельности переставлять катушку и трамблер из системы в систему нельзя.
