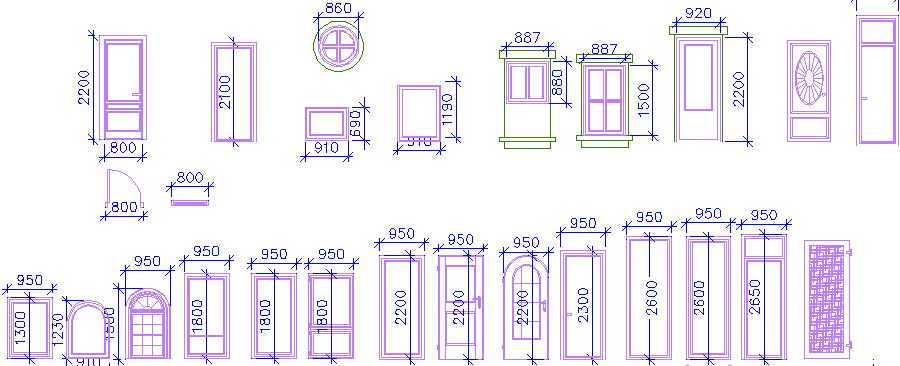

Печать чертежей в программе autodesk autocad

Правильная распечатка чертежей в AutoCAD

У многих начинающих пользователей при работе с программой возникает вопрос о том, как распечатать чертеж в Автокаде, потому что в отличие от многих текстовых и графических редакторов, здесь необходимо учитывать и ряд дополнительных аспектов.

Печать чертежа в Автокаде происходит по заранее настроенному алгоритму.

Предпечатная подготовка

Все настройки по осуществлению предпечатной подготовки производятся в разделе «Диспетчер параметров листов». Для облегчения дальнейшей работы полезнее будет создать новый набор с параметрами, для этого в открывшемся окне кликните «Создать».

Откроется окно «Параметры», где и необходимо установить все основные конфигурации для печати, а именно:

1. «Принтер/Плоттер» – соответственно из предоставляемого списка укажите, с помощью какого устройства будет осуществляться задуманное: принтер, плоттер или драйвер для преобразования чертежа в pdf файл.
2. «Формат» – так же, как внешний вид чертежей, регулируется «ГОСТом 2.301-68», необходимо ориентироваться на следующие стандартизированные форматы:

• А0 – 841х1189
• А1 – 594х841
• А2 – 420х594
• А3 – 297х420
• А4 – 210х297

Также стоит обратить внимание и на возможность применения форматов, образовываемых с помощью увеличения коротких сторон на величину, кратную их размерам:

«Область печати» – оставить одну из четырёх областей:

• «Границы» – выделяются все объекты чертежа, граница будет определяться краями объектов;
• «Лист» – используется активный в настоящий момент;
• «Экран» – осуществляется выделение только той области, которая отображается в данный момент;
• «Рамка» – вручную создаётся прямоугольная область (рамка) вокруг требуемого объекта, понадобится выделить две противоположные точки рамы.

1. «Масштаб печати» – масштаб возможно «вписать» – обычно применяется в черновых вариантах или можно установить 1:1/1:100 и т. д.
2. «Параметры печати» – отметьте галочкой требуемые сценарии: «Учитывать вес линий», «Прозрачность», «Учитывать стили», «Объекты листа последними» и «Скрывать объекты».
3. «Ориентация чертежа» – стандартный выбор «Книжная» или «Альбомная».
4. «Смещение» – в зависимости от необходимости укажите смещение по осям «X» и «Y» или выберите «Центрировать».
5. Нажмите «ОК» для применения и сохранения введённых настроек.

Нестандартный формат

Для создания подобного формата раскройте вкладку «Файл» и откройте уже выше упомянутый раздел «Диспетчер параметров». Далее, нажмите на кнопку «Редактировать». В списке «Принтер/Плоттер» укажите вариант, который позволит задать нестандартный размер файла, к примеру «DWG To PDF.pc3» и нажмите «Свойство». В окне «Редактор параметров плоттера» перейдите на третью вкладку «Устройство и документы» и раскройте раздел «Нестандартные форматы».

Далее, нажмите «Добавить» и проследуйте следующими шагами:

• оставьте без изменений строку «Начать заново»;
• в пункте «Размеры» установите значения для ширины и длины;
• в следующем окне установите поля области печати, дозволяется указать «0» для предотвращения «урезания»;
• далее, укажите «Имя формата» и «Имя файла»;
• в завершение нажмите «Готово».

После возврата к предыдущему шагу нажмите на кнопку «Сохранить как» и сохраните конфигурацию.

Печать в Автокаде

Сделайте файл, который требуется распечатать активным, и нажмите сочетание клавиш «Ctrl+P» или в левом верхнем углу красная кнопка «А», далее в списке «Печать».

Так как требуемые параметры были уже настроены, ничего более указывать не требуется, остаётся только кликнуть по кнопке «ОК» и дождаться завершения.

Пакетная печать

Пакетная печать — это функция, позволяющая распечатывать более одного листа за один клик кнопки. Осуществляется данный метод следующим образом:

1. Откройте меню и перейдите в раздел «Публикация».
2. В блоке «Имя листа» выберите те, которые необходимо отправить на печать в Автокаде. Остальные удалите из списка, используя кнопку «Исключить».
3. После нажмите на кнопку «Публикация». В ответ на предложение сохранить список выбранных листов нажмите «Да».

Этими действиями вы преобразуете всё выбранное в один pdf файл, что и позволит в конечном итоге осуществить вывод на печать нескольких файлов. Именно поэтому «пакетная печать» — это лучший выбор для пользователей, работающих со множеством листов. При достаточном опыте работы в подобном программном обеспечении со временем элементарные вопросы, наподобие «как распечатать чертёж из Автокада на А4», исчерпают сами себя.

Создание первого листа спецификации.

Давайте подготовим к печати, согласно ГОСТ, несколько листов спецификации. Откройте файл «Spec.dwg». Перейдите на вкладку « Лист1 ». Чтобы переименовать вкладку, дважды щелкните по ней. После того, как название вкладки выделится, введите новое имя. См. Рис. 1.

Рис. 1. Переименования Листа.

Я переименовал « Лист1 » на « Sp1 ».

Давайте зададим параметры печати для данного листа.

Поместите курсор на вкладку « Sp1 » и нажмите правую кнопку мыши. В контекстном меню выберите « Диспетчер параметров листов… ». См. Рис. 2.

Рис. 2. Контекстное меню.

Откроется «Диспетчер параметров листов». Здесь мы можем создать именованный набор параметров печати и в последующем передавать эти параметры необходимым листам. Нажмите на кнопку « Создать ».

В окне «Создание набора параметров листа» введите новое « Имя набора … » (“Spec») и нажмите ОК . См. Рис. 3.

Рис. 3. Создание набора параметров листа.

Откроется окно «Параметры листа – Sp1”. Выберите плоттер (принтер) , на котором будет печататься лист. Установите формат листа (А3) и ориентацию (Альбомная) . Выберите стиль печати (acad.ctb) . После того, как все параметры листа установлены, нажимаем ОК . См. Рис. 4.

Рис. 4. Параметры листа.

Для того, чтобы передать параметры печати «Spec» листу «Sp1». В «Диспетчере параметров листов» выберите параметры листа « Spec » и нажмите кнопку « Установить ». Параметры «Spec» будут переданы текущему листу «Sp1». Нажмите кнопку « Закрыть ». См. Рис. 5.

Рис. 5. Передача параметров текущему листу.

Далее в пределах « Зоны печати ». См. Рис. 6.

Рис. 6. Зона печати.

Рисуем стандартную рамку со штампом согласно ГОСТ.

Выделите « Зону видового экрана », щелкнув по ее границе. Затем выделите верхнюю правую ручку (щелкните по ручке, что она стала красной), и переместите ее в верхний правый угол внутренней рамки См. Рис. 7.

Рис. 7. Изменение размеров зоны Видового экрана.

Левым, верхний угол зоны видового экрана растягиваем до левого, верхнего угла внутренней рамки. Затем дважды щелкните внутри Видового экрана. Он выделится жирной линией. Далее на ленте, перейдите на вкладку « Вид », щелкните по стрелке , раскрывающей режимы навигации и выберите строку « Рамка ». См. Рис. 8.

Рис. 8. Работа внутри Видового экрана.

Затем укажите рамкой, ту часть таблицы , которую Вы хотите растянуть на всю Зону видового экрана. См. Рис. 9

Рис. 9. Работа внутри Видового экрана.

В результате, получим приблизительно следующее. См. Рис. 10.

Рис. 10. Часть таблицы занимает всю зону Видового экрана.

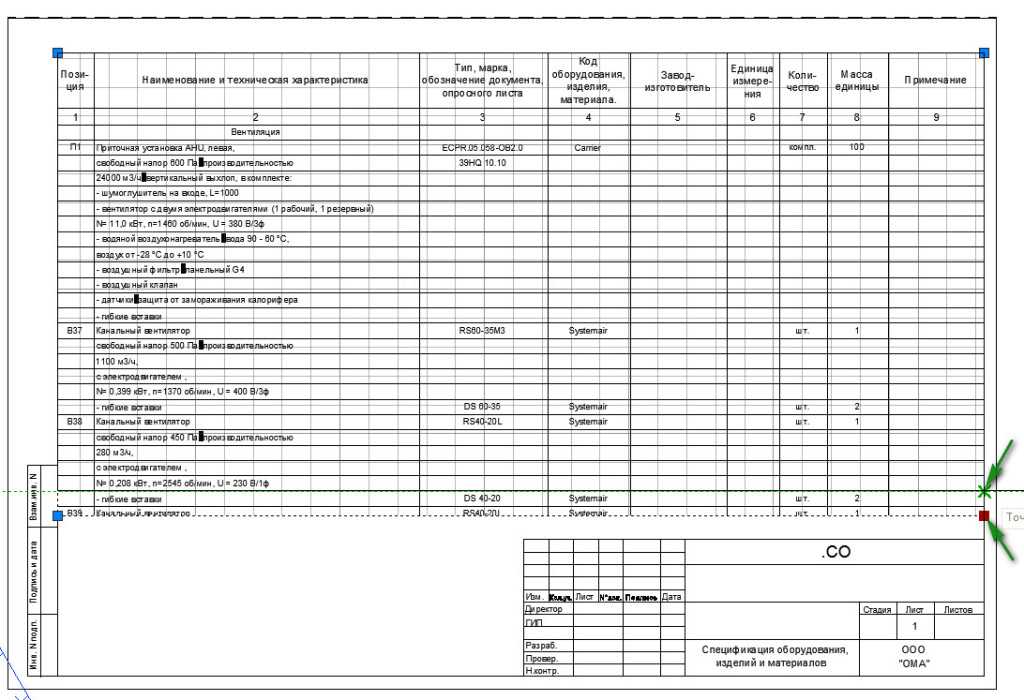

Нам остается лишь немного поднять (или опустить) нижнюю линию Видового экрана. Для этого дважды щелкните вне Зоны видового экрана, чтобы выйти из него. Затем, щелкните по границе Видового экрана, чтобы появились ручки. Выделите нижнюю ручку (щелкните по ручке, что она стала красной), поднимите ее немного вверх и щелкните в новом месте . См. Рис. 11.

Рис. 11. Изменение Зоны Видового экрана.

Что снять выделения с Видового экрана нажмите на клавиатуре Esc >. В результате первый лист спецификации у нас готов. См. Рис. 12.

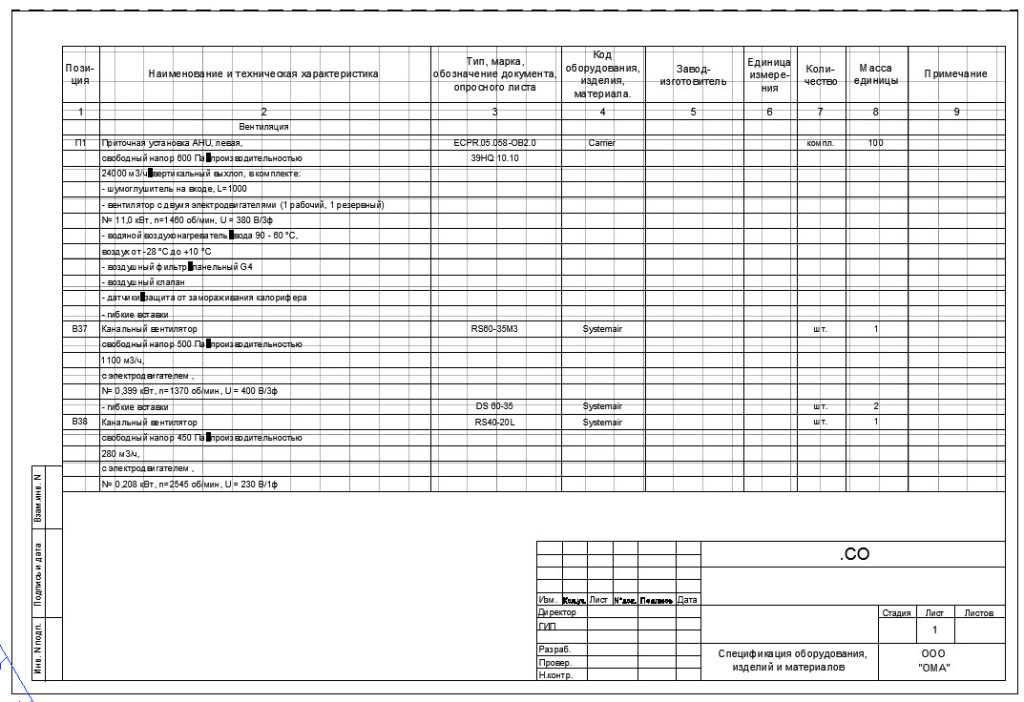

Рис. 12. Первый лист спецификации.

Выбор параметров пакетной печати

При настройке пакетной печати в AutoCAD необходимо задать определенные параметры для получения желаемого результата. Ниже приведены основные параметры, которые можно настроить перед печатью.

1. Формат листа

Выбор формата листа зависит от необходимого размера печатаемых чертежей. В AutoCAD доступны различные форматы листов, такие как A0, A1, A2, A3, A4 и др. При выборе формата листа следует учитывать масштаб чертежа и требования заказчика.

2. Масштаб

Масштаб определяет отношение между размерами объектов на чертеже и их размерами на печати. AutoCAD позволяет выбрать масштаб печати из предопределенного списка или ввести свой собственный масштаб. При выборе масштаба следует учитывать размеры листа и читаемость чертежа на печати.

3. Ориентация листа

Ориентация листа определяет направление печати на листе: портретное (вертикальное) или альбомное (горизонтальное). В AutoCAD можно выбрать нужную ориентацию листа перед печатью в соответствии с требованиями документации или личными предпочтениями.

4. Количество экземпляров

Количество экземпляров определяет сколько копий чертежа будет напечатано. В AutoCAD можно указать нужное количество экземпляров перед печатью.

5. Настройка лазера печати

Если печать производится на лазерном принтере, можно настроить некоторые параметры для получения наилучшего качества печати. В AutoCAD можно выбрать тип бумаги, качество печати, черно-белый или цветной режим печати и другие параметры для оптимальной печати на лазерном принтере.

6. Настройка плоттера

Если печать производится на плоттере, необходимо настроить параметры плоттера в соответствии с его возможностями и требованиями печатаемого чертежа. В AutoCAD можно настроить скорость печати, тип бумаги, толщину линий и другие параметры для оптимальной печати на плоттере.

7. Расположение чертежа на листе

Перед печатью можно выбрать оптимальное расположение чертежа на листе. В AutoCAD можно указать, как именно разместить чертеж на листе: по центру, по границе листа или с отступами. Это позволяет более гибко настроить позиционирование чертежа на печати.

8. Дополнительные параметры печати

AutoCAD предоставляет большое количество дополнительных параметров печати, которые можно настроить в соответствии с требованиями проекта. Например, можно настроить стиль линий, цветовую схему, подписи и другие детали печати. При настройке дополнительных параметров следует учитывать требования документации и внешний вид конечной печати.

Правильная настройка параметров пакетной печати в AutoCAD позволяет получить качественный и профессиональный результат печати, соответствующий требованиям заказчика и проекта.

Печать листов в Автокад (Публикация в Автокад)

Если перед вами стоит задача распечатать одновременно несколько чертежей, то следует разобраться с понятием пакетная печать в Автокаде.

Публикация в AutoCAD. Настройка листов.

Если вы хотите выполнить быструю и правильную печать в Автокаде нескольких листов, то сначала нужно настроить пространство Листа, которое предназначено непосредственно для оформления чертежей и вывода их на печать. По умолчанию, любой чертеж содержит два листа формата А4 с именами «Лист1» и «Лист2».

Нажмем ПКМ по вкладке Лист и выберем «Диспетчер параметров листов…»

Нажмите ПКМ по вкладке Лист и выберите «Диспетчер параметров листов…» в AutoCAD

В диалоговом окне Диспетчера нужно создать новый набор параметров. Это позволит оптимизировать работу с листами, т.к. Набор предоставляет возможность настроить один раз необходимые параметры, а затем их присваивать вновь создаваемым листам.

Нажмите «Создать», после чего укажите имя набора и нажмите «Ok».

Нажмите «Создать» и укажите имя для нового набора параметров листов в AutoCAD

Откроется окно «Параметры листа». Первым делом нужно в закладке «Принтер/плоттер» в поле «Имя» выбрать подключенное устройство. Если никакой принтер не подключен, то выберите драйвер DWG To PDF. В этом случае, чертеж сохранится в универсальном формате *.pdf. Второй важный шаг − выставить подходящий формат.

Выберете принтер и подходящий формат листа в AutoCAD

После нажатия кнопки «Ок», снова откроется «Диспетчер параметров листов», в котором нужно выделить созданный набор и нажать кнопку «Установить».

Выделите созданный набор и нажмите кнопку «Установить» в AutoCAD

Теперь, текущему Листу автоматически присвоятся все настроенные параметры. По такому же принципу нужно присвоить созданный набор другим листам. Все что вам остается сделать, это оформить чертежи на листах в соответствии с необходимыми требованиями.

Пакетная печать AutoCAD – пошаговая инструкция.

Теперь можно непосредственно приступать к публикации, которая позволяет выполнить печать всех листов в Автокаде за один клик. Данный способ очень быстрый и простой.

Зайдете в Меню-приложения и выберите «Публикация»

Зайдете в Меню-приложения в Автокаде и выберите «Публикация»

Откроется диалоговое окно, в котором, при наших настройках, нужно сделать всего несколько шагов. Печать нескольких листов в AutoCAD настраивается именно здесь.

В первую очередь, оставьте те листы, которые планируете распечатать, а остальные удалите.

Выберите и удалите листы в Автокаде, которые не надо распечатывать

Для этого надо выделить лист и нажать кнопку «Исключить листы». К примеру, не будем выводить на печать «Проект -Модель», т.е. то, что находится в пространстве модели, т.к. это не целесообразно.

Здесь есть интересная особенность: можно печатать листы не только из текущего файла, но и листы из других файлов. Для этого нужно нажать кнопку «Добавить листы» и выбрать подходящий чертеж.

Если вас не устраивает исходное место для сохранения файла, то выберите новое, нажав «Параметры публикации…».

Настройка параметров публикации в AutoCAD

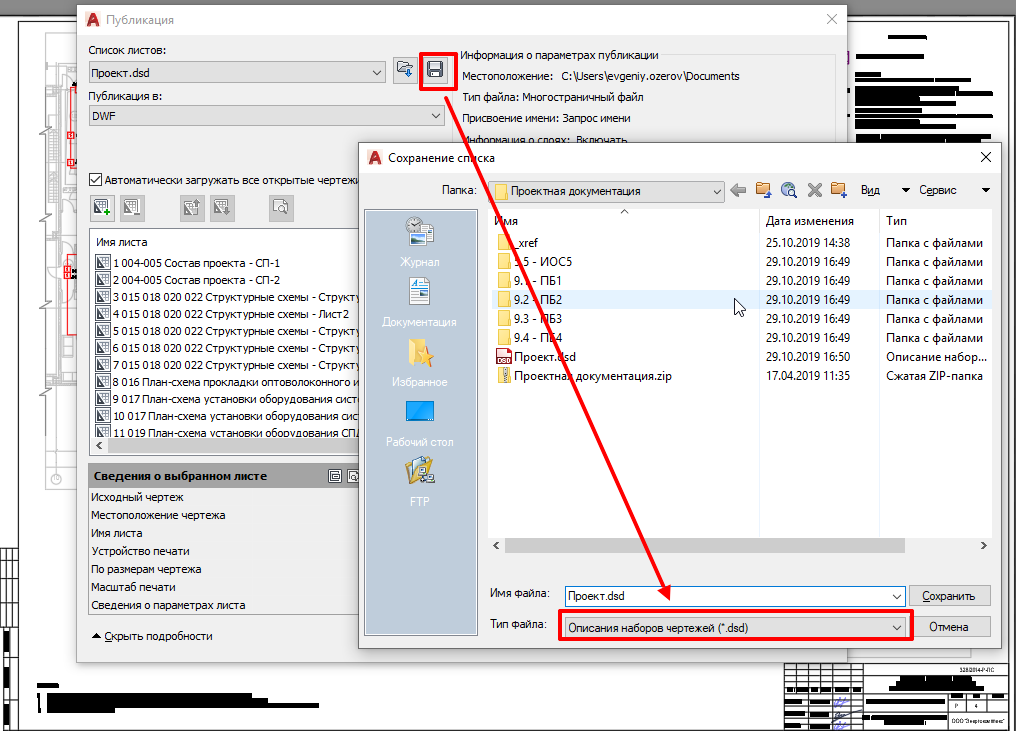

Теперь все готово. Можно нажать «Публикация». Сразу же программа предложит вам сохранить вновь созданный список листов. Если вы нажмете «Да», то создастся новый файл, который будет содержать текущий список, но зачастую, в этом нет необходимости.

«Сохранение списка листов» в AutoCAD

Еще одно текстовое сообщение предупреждает, что выполнение публикации осуществляется в фоновом режиме.

Печать чертежей в Автокаде

После окончания всех необходимых построений зачастую нужно выполнить печать чертежей Автокад. Вывод на печать в Автокаде можно сделать различными способами: либо это будет единичная печать, либо пакетная. Во втором случае печать чертежей AutoCAD выполняется через «Публикацию», что позволяет одновременно распечатывать несколько листов из разных файлов. В данной статье рассмотрим, как настроить печать в Автокаде быстро и правильно!

AutoCAD — вывод на печать в соответствии с ГОСТ.

Как известно, любой чертеж должен быть оформлен в соответствии с ГОСТ. Одна из наболевших проблем — это сделать строгие отступы от чертежной рамки до края листа. Ведь у каждого принтера есть небольшая область, которая не пропечатывается. Она нужна для того, чтобы принтер мог захватывать лист. Чтобы добиться нужного результата, должна быть грамотно выполнена настройка печати в AutoCAD. Рассмотрим это более подробно.

Настойка печати в Автокаде.

Все необходимые настройки следует выполнять в Диспетчере параметров листов.

Откроется диалоговое окно Диспетчера, в котором нужно или создать новый, или отредактировать текущий набор параметров. Лучше, конечно же, один раз создать подходящий набор всех параметров для листов, чем каждый раз редактировать. Выберите «Создать», после чего укажите имя набора и нажмите «Ok».

Откроется окно, в котором необходимо выполнить все настройки.

1) Выбрать принтер. Если никакое устройство не подключено, можно выбрать драйвер, преобразующий чертеж Автокад в pdf файл.

2) Указать формат листа. Из выпадающего списка следует выбрать подходящий. Причем международные форматы ISO без полей позволяют расширить границы печати AutoCAD, в результате чего расположение рамки на чертеже будет соответствовать ГОСТу.

3) Область печати Автокад следует выбрать из выпадающего списка. Существует четыре варианта:

— Границы;

— Лист;

— Модель;

— Рамка.

Можно нажать кнопку «Просмотр…» в процессе подбора подходящего варианта.

4) При необходимости указать смещение чертежа или же центрировать его.

5) Задать масштаб.

6) В свитке «Параметры печати» поставить галочки напротив нужных действий. Так, чтобы отображалась реальная толщина линий при печати в Автокад, следует выбрать «Учитывать веса линий».

7) Выбрать ориентацию чертежа (книжную или альбомную).

По завершению нужно нажать «Ок» и присвоить созданный набор листам, которые будут выводиться на печать.

Хочется отметить, что непосредственное оформление чертежей следует выполнять на настроенных листах. Только в таком случае можно будет быстро и правильно их распечатать.

Печать файлов Автокад

Рассмотрим пример единичной печати. Переключимся на лист, который нужно распечатать, нажмем комбинацию клавиш Ctrl+P или Меню-приложения → Печать…

Появляется диалоговое окно «Печать». Т.к. мы ранее создавали набор определенных параметров и присвоили его листам, нам ничего больше настраивать не надо. Достаточно нажать «Ок» и начнется печать. Если вы выбирали драйвер DWG To PDF, то ваш чертеж будет конвертирован в формат pdf и для него нужно выбрать место хранения на вашем компьютере.

Как видите, распечатать из Автокада очень просто! Главное правильно настроить параметры листов и у вас не возникнет никаких проблем.

Как зайти в настройки принтера HP

Если Вы ищете способ настроить принтер HP, Вы можете сделать это с помощью специального приложения HP Smart на своем телефоне или планшетном компьютере. Для начала, перейдите на веб-сайт 123.hp.com, чтобы установить приложение. После установки, откройте HP Smart и найдите на главном экране значок принтера или значок «плюс». Нажимая на Расширенные параметры, перейдите к экрану «Мой принтер». Там выберите Веб-службы и убедитесь, что веб-службы включены. Если они не активированы, нажмите на кнопку включения. Теперь все готово для настройки принтера. Вы можете настроить его на свой вкус и редактировать параметры, такие как формат страницы и режим двусторонней печати. С помощью HP Smart Вы всегда можете находиться на связи со своим принтером и контролировать его работу.

Печать из пространства модели

В общем виде последовательность печати чертежа из пространства модели выглядит следующим образом:

• Выбрать устройство печати
• Выбрать формат бумаги и ориентацию листа
• Определить ту часть чертежа, которую необходимо напечатать
• Определить масштаб печати и положение отпечатка на листе
• Назначить таблицу стилей печати (при необходимости)

Откройте чертеж, который необходимо напечатать. Для запуска команды «Печать» нажмите соответствующую кнопку на панели быстрого доступа или нажмите сочетание клавиш Ctrl+P на клавиатуре.

Обратите внимание, что открывшееся окно «Печать» может быть свернутым и развернутым (в нем появляются дополнительные параметры). Переключиться между разными представлениями окна можно с помощью круглой кнопки в правой нижней части экрана

Во-первых, необходимо выбрать устройство печати. Раскройте выпадающий список и выберите необходимое физическое устройство или виртуальный принтер.

Список доступных устройств зависит от установленных на компьютере программ и расширений. В стандартной поставке AutoCAD есть несколько предустановленных виртуальных принтеров, например, «AutoCAD PDF» и «DWG To PDF» служат для печати чертежей в формат PDF, а «DWF6 ePlot» для печати в DWF.

Во-вторых, выберите формат отпечатка.

Список доступных форматов зависит от выбранного устройства печати.

Для выбора ориентации листа воспользуйтесь соответствующими переключателями в правой части окна.

В-третьих, определите область печати, т.е. ту часть чертежа, которую необходимо напечатать.

Для выбора доступны «Вид» (печатается созданный вид чертежа), «Границы» (печатаются границы чертежа), «Лимиты» (печатаются лимиты чертежа), «Рамка» (печатается выбранная область) и «Экран» (печатается то, что в данный момент отображается на экране).

Выберите вариант «Рамка» и в открывшемся чертеже укажите с помощью курсора область печати (для повторного указания области нажмите кнопку «Рамка»).

Обратите внимание на изображение формата рядом с выпадающим списком принтеров. Красные границы сигнализируют о том, что в этих местах чертеж выходит за пределы границ печати

В-четвертых, определите масштаб печати. В AutoCAD чертежи создаются в относительных единицах – так называемых «единицах чертежа». При печати необходимо задать соотношение значений реальных физических единиц на листе к этим единицам.

Также можно указать конкретный масштаб увеличения или уменьшения для печати.

Если выбрать опцию «Вписать», то чертеж автоматически впишется в размеры выбранного листа.

При необходимости можно сместить изображение на листе или расположить его по центру с помощью специальных полей в левой части окна «Печать».

В-пятых, при необходимости, назначьте таблицу стилей печати. Таблица стилей печати задает соответствие между цветами электронного чертежа в AutoCAD и цветами, которые будут выведены на бумагу. С помощью таблиц стилей печати можно, например, вывести цветной чертеж как черно-белый и многое другое.

В AutoCAD есть целая группа предустановленных таблиц, например, таблица «monochrome.ctb» позволяет напечатать цветной чертеж в черно-белом формате, а «Grayscale.ctb» — в градациях серого.

Если планируется заданные настройки печати использовать многократно, то рекомендуется нажать кнопку «Применить к листу». Это позволит сохранить настройки печати в файле чертежа (включая выбранную область печати) и использовать их повторно.

Для предварительного просмотра печати нажмите кнопку «Просмотр», а для запуска печати нажмите кнопку «ОК». В зависимости от того, какое выбрано устройство печати, будет либо запущена печать на реальном устройстве, либо на диске будет создан чертеж в электронном виде.

Печать одного листа.

Перейдите на вкладку листа
, который Вы хотите распечатать (Например «Sp2
») и нажмите на клавиатуре Ctrl+P (нажмите клавишу Ctrl, и удерживая ее нажмите P). Откроется окно «Печать – Sp2”. Все параметры уже установлены и для печати листа, достаточно нажать на кнопку ОК
. Можно предварительно просмотреть, как будет выглядеть напечатанный лист, нажав на кнопку «Просмотр…
». См. Рис. 26.

Рис. 26. Печать Листа.

Нажмите ОК и лист «Sp2» распечатается.

В сегодняшнем уроке поговорим о пространстве «Лист» в AutoCAD, создании новых листов и о работе с ними.

В AutoCAD предусмотрено два рабочих пространства для работы с чертежами. Это пространство «Модель» и «Лист»
. Все построения производятся в модели. А пространство листа в AutoCAD используется для компоновки чертежа перед выводом на печать.

При этом удобно чертить в пространстве модели все объекты с масштабом 1:1, а уже на листах масштабировать и оформлять чертеж. Тут есть, конечно, свои особенности. Но мы их рассмотрим в другом уроке.

Переход на лист осуществляется с помощью закладок под графической зоной чертежа. Можно создавать несколько листов с разными компоновками. Но по умолчанию их всегда создано два — это Лист 1 и Лист 2.

При переходе на одну из вкладок листов, как правило, появляется диалоговое окно Диспетчер наборов параметров листов
. Служит как раз для настройки листов перед выводом на печать.

Закройте его пока, мы его рассмотрим в следующем уроке.

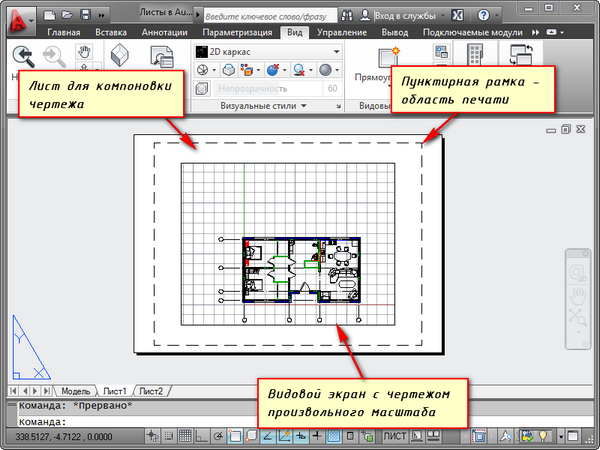

Теперь перед нами белый лист с пунктирной рамкой и прямоугольник, в котором находится наш чертеж.

Так вот… Белый лист — это наш лист бумаги, на котором все будет выводиться на печать. Пунктирная рамка задает видимую область печати. Прямоугольник с чертежом внутри — это видовой экран.

Видовой экран
— это своего рода зафиксированный вид чертежа или его части из пространства модели. Причем можно зафиксировать разные виды одних и тех же объектов, например, план этажа с несущими стенами и перегородками или план этажа только с несущими стенами. Эти виды можно расположить на одном листе или на разных. Это очень жирный плюс в использовании листов в AutoCAD.

По умолчанию на листе уже создан один видовой экран. И чертеж из пространства модели представлен в нем в произвольном масштабе.

Сам прямоугольник видового экрана можно увеличивать или растягивать с помощью ручек. А затем выбирать масштаб, с которым должен быть представлен чертеж на листе. Для этого выделяем видовой экран и задаем нужный масштаб. Я для своего примера возьму 1:100.

Слой, в котором расположен прямоугольник видового экрана, можно сделать непечатаемым. При этом сама рамка останется видимой на листе, но при печати на бумаге она не будет видна. Для этого создайте новый слой с именем, например, ВЭ. И нажмите на иконку печати в Диспетчере свойств слоев.

На листе удобно вначале размещать рамку со штампом, заполнять штамп, делать какие-то надписи. Затем вписывать чертеж с нужным масштабом посредством видовых экранов.

Если надо на этом же листе показать какой-то узел объекта, то нет смыла его прочерчивать в модели еще раз с укрупненным масштабом. Достаточно просто создать еще один видовой экран и вывести на нем этот узел с другим масштабом.

Правда, тут возникнут некоторые трудности с так называемыми внемасштабными элементами. Это текст, типы линий, штриховки, размеры и т.д. Но об этом в следующей части статьи про работу с листами в AutoCAD.

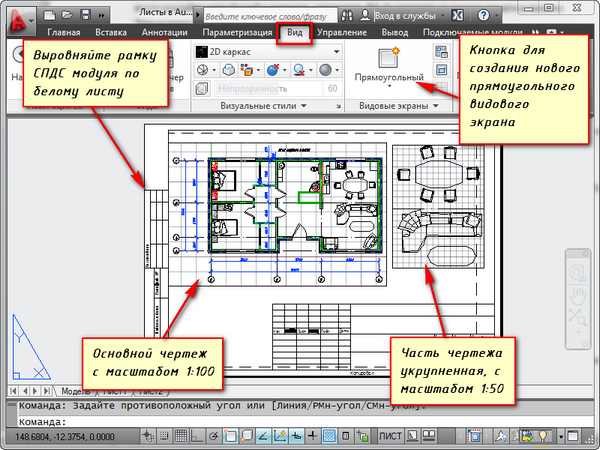

Вот мой пример с чертежом на листе. Рамку я взял из СПДС модуля, который можно скачать и установить с сайта Autodesk.

Еще одно удобное использование видовых экранов на листе — это возможность заморозки отдельных слоев.

Заходим в видовой экран. Для этого производим двойной щелчок левой кнопки мыши внутри рамки видового экрана. Она выделяется жирной линией.

И теперь здесь можно редактировать объект.

Т.е. в данный момент Вы находитесь в пространстве модели. Для удобства можно развернуть границу видового экрана на все рабочее пространство. Для этого нажмите на панели состояния кнопку «Развернуть ВЭкран». Для возврата к листу нажмите кнопку «Свернуть ВЭкран».

Нам надо заморозить некоторые из слоев. Например, внутренние перегородки. Нажимаем на значок заморозки слоя. И слой как бы исчезает. Но он исчезает только в активном видовом экране. В новом же экране он будет уже виден.

Лайфхак № 6. Стили печати

В каком-то смысле устаревшая, но тем не менее удобная и полезная функция.

Стили подразделяются на два вида: именованные (.stb) и цветозависимые (.ctb).

Задача цветозависимого стиля печати — переназначить линиям с конкретным цветом на чертеже их свойства: тип, интенсивность, вес, цвет и другие. Рассмотрим на примере.

• Чертим разными цветами произвольные фигуры (рис. 16).

  Рис. 16. Вид фигур до применения стилей печати

• Вызываем команду PLOT.

• Устанавливаем флажок напротив цветозависимого режима и из выпадающего списка выбираем Новая (рис. 17).

  Рис. 17. Создание нового цветозависимого стиля печати

• В открывшемся диалоговом окне вводим имя с расширением ctb и нажимаем ОК (рис. 18).

  Рис. 18. Ввод имени стиля печати

• В окне Редактор таблиц стилей печати на вкладке Карточка выполняем действия, показанные на рис. 19.

  Рис. 19. Изменение свойств объектов

Результат изменений показан на рис. 20.

Рис. 20. Вид фигур после применения цветозависимого стиля печати

Как видим, настройки стилей печати никак не повлияли на объекты чертежа, а только изменили свойства объектов при выводе чертежа на печать.

Задача именованного стиля печати — изменение свойств для объектов на определенном слое.

Для примера выполним ту же последовательность операций, что и при работе с цветозависимым режимом, только уберем флажок напротив цветозависимого режима, а в качестве имени укажем Имя.stb. Изменяем необходимые настройки во вкладке Карточка и нажимаем Сохр. и закр. в редакторе таблиц стилей печати.

Теперь заходим в Слои (команда СЛОЙ) и выбираем слой, которому нужно присвоить настройки, созданные в карточке (все объекты на слое «0»).

Рис. 21. Диалоговое окно Слои

В строке слоя «0» выбираем Другой из выпадающего списка Стиль печати (рис. 21).

В открывшемся диалоговом окне выбираем файл стиля печати и соответствующую настройку (рис. 22). Нажимаем ОК.

Рис. 22. Выбор настроенного стиля печати

Результат представлен на рис. 23.

Рис. 23. До (слева) и после (справа) применения именованного стиля печати

Сегодня мы рассмотрели интересные и полезные настройки печати dwg-файла. Если вы используете другие лайфхаки, которые упрощают или автоматизируют печать, напишите о них в комментариях.

Удачного проектирования!

Распечатка чертежа dwg с помощью настроек принтера

Этот способ подходит только в том случае, когда в настройках вашего печатающего устройства есть функция распечатки постера
.

• Открываем файл dwg с чертежом и нажимаем «Печать».
• Переходим в опцию «Макет» и выбираем настройку «Печать постера».
• Разбиваем чертеж на оптимальное количество листов А4 — 3х3, 4х4 и т.д.
• Нажимаем «Ок» и получаем на выходе несколько листов А4, которые можно склеить и получить один большой чертеж.

Здесь никакая дополнительная программа не требуется, но не многие модификации принтеров позволяют менять свои настройки для распечатки чертежей. Поэтому данный метод назвать универсальным нельзя.

Шаг 3: Настройка печати

После того, как вы установили свойства объектов и область печати во всех чертежах, которые хотите распечатать партией, вы можете перейти к настройке печати.

1. Откройте один из чертежей, который вы хотите распечатать партией, в программе AutoCAD.

2. Выберите вкладку «Вставка» в верхнем меню программы, и затем нажмите кнопку «Пакетная печать», чтобы открыть диалоговое окно «Пакетная печать».

3. В окне «Пакетная печать» выберите вкладку «Настройка» и установите следующие параметры:

• Принтер: выберите принтер, на котором вы хотите распечатать чертежи. Если принтер не указан в списке, щелкните на кнопке «Конфигурация принтера» и добавьте принтер.
• Масштаб: выберите желаемый масштаб печати для всех чертежей в партии. Вы также можете выбрать опцию «Установить масштаб по содержанию чертежа», чтобы AutoCAD автоматически определил оптимальный масштаб для каждого чертежа.
• Ориентация: выберите портретную или альбомную ориентацию для печати чертежей.

4. Нажмите кнопку «Настройка страницы» рядом с параметром «Принтер», чтобы открыть диалоговое окно «Настройка страницы».

5. В окне «Настройка страницы» установите следующие параметры:

• Размер бумаги: выберите размер бумаги, соответствующий вашим чертежам и принтеру.
• Насыщенность чернил: выберите опцию «Определить систему печати», чтобы AutoCAD определил насыщенность чернил в зависимости от используемой печатающей системы.
• Колонтитулы: определите, нужно ли добавлять колонтитулы на печатные страницы. Вы можете настроить содержимое и стиль колонтитулов.

6. После того, как вы установили все необходимые параметры печати, нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Настройка страницы».

7. Вернитесь в окно «Пакетная печать» и нажмите кнопку «Добавить чертеж», чтобы выбрать оставшиеся чертежи для печати.

8. После того, как вы добавили все чертежи, которые хотите распечатать партией, нажмите кнопку «ОК», чтобы начать печать.

AutoCAD будет последовательно печатать все выбранные чертежи в соответствии с заданными параметрами печати и настройками страницы.

Вывод чертежа на печать в автокаде. Уроки Autocad.

Как распечатать чертеж в автокаде.Как выполнить правильные настройки при печати в autocad. В этом уроке речь пойдет именно об этом.

Печать чертежа в autocad из пространства модели

Поскольку есть много людей, которые работают исключительно в пространстве модели, я расскажу как выводить чертежи на печать использую рамку.

Чтобы распечатать чертеж нажимаем на вкладку печати как показано на рисунке. Или нажмем ctrl + P.

Появляется вот такое вот окно печати. Именно в нем выполняются все настройки.

Для начала выберем тот принтер или плоттер на котором будет производиться печать. (Я выбираю виртуальный принтер, который просто сохраняет чертеж в формат PDF) ../img/20/J8aXucf_DFo.jpg” width=”400″ alt=”печать в autocad” title=”печать в autocad”>

Теперь выберем формат печати, который соответствует нашему чертежу (A4,A3,A2,A1,A0 и другие) и соответственно, который может быть распечатан на вашем принтере.

Теперь выбираем область печати. Для печати из пространства модели подходит печать с помощью рамки.

Выбрав из списка печать с помощью рамки, кликаем на появившуюся кнопку рамка. Далее выделяем нужный нам чертеж для печати.

Выбираем чертеж для печати.(Можно выделить несколько чертежей одной рамкой, для печати на плоттере)

При необходимости нажимаем галочку центрировать. Для позиционирования нашего чертежа по центру листа на печати.

Если размер выделенного чертежа не соответствует указанному формату, то его можно вписать нажав на соответствующую галочку. При этом весь чертеж будет напечатан на указанном нами формате, но масштаб чертежа будет не соответствовать истине, так как будет уменьшен до необходимых размеров.

При желании или необходимости вы можете указать свой масштаб чертежа.

Если указанный нами чертеж не помещается на выбранный формат при заданном масштабе, то это будет выделено красными границами.

Можно задать ориентацию чертежа(альбомная или книжная) если нажать на галочку в нижнем левом углу и развернуть окно.

Как распечатать нестандартный формат в autocad.

Если нужно задать нестандартный формат печати (A2x4,A2х5 . )в автокаде, применим следующие настройки: Нажимаем кнопку свойства. Появляется следующее окно. В нем выбираем нестандартные форматы листа и жмем кнопку далее.

В этом окне также кликаем далее.

Указываем длину и ширину необходимого Вам формата. (Не забываем про возможности Вашего плоттера или принтера)

Зададим отступы от края листа.Все что не впишется в эту рамку напечатано не будет.

Нажимаем готово. Наш формат должен появиться в списке форматов.

Цветная и черно-белая печать в автокаде .

Как правило машиностроительные чертежи печатаются в черно-белом формате. Для этого должен быть включен стиль печати monochrome. Чтобы это проверить или изменить в настройках печати кликаем на стрелочку в нижнем левом углу, чтобы развернуть полные настройки.

Теперь выбираем стиль monochrome.ctb для черно-белой печати или другие стили для печати в цвете.

Печать чертежей в autocad из пространства листа.

Те кто работает с пространством листа в автокаде, имеет ряд преимуществ при печати чертежей. Достаточно лишь один раз настроить нужные листы для печати. Далее можно пользоваться рамкой для печати(Так же как из пространства модели) или распечатывать лист целиком. При этом не обязательно на листе должен быть всего один чертеж, напротив удобнее компоновать несколько чертежей на листе, а затем целиком выводить весь лист на печать. Таким образом можно распечатать весь проект целиком.

Нужно всего лишь выбрать в списке область печати лист и нажать ок.

Я специально не буду приводить подробные настройки для печати из пространства листа, так как это есть в моём предыдущем уроке с которым вы можете ознакомиться. Уроки автокад. Работа с пространством листа.
