Регулировка карбюратора cолекс

Когда нужна регулировка

Прежде чем браться за отвёртку и начинать крутить винты топливного агрегата, надо уяснить один важный момент. Он заключается в следующем: регулировка карбюратора «Солекс» – это не отдельная операция, а завершающий этап процедуры устранения неисправности либо его плановой очистки. Единственное исключение — ситуация, когда настройки были случайно или по незнанию изменены вами либо кем-то другим.

Карбюратор Solex — общий вид

О перебоях с подачей топливовоздушной смеси в двигатель, связанных с неполадками «Солекса», свидетельствуют такие признаки:

• автомобиль начал глохнуть на холостом ходу;
• расход топлива поднялся сверх нормы и сопровождается нестабильной работой силового агрегата;
• холодный двигатель заводится и сразу глохнет, приходится делать несколько попыток, манипулируя рычагом «подсоса» и педалью акселератора;
• при нажатии на газ возникает «провал», разгонная динамика отсутствует полностью;
• машина глохнет на ходу, когда вы отпускаете педаль акселератора во время движения накатом.

Износ свечей зажигания тоже приводит к повышению расхода бензина и появлению провалов

Момент второй: устранение далеко не каждой неполадки заканчивается настройкой подачи топлива. Подробнее вопрос будет освещён далее, вместе со способами ремонта распространённых поломок карбюратора «восьмёрки». Но в некоторых случаях без регулировки не обойтись:

• после снятия или разборки «Солекса» с целью ремонта;
• по факту результативной очистки либо продувки каналов агрегата;
• после замены колец или всей поршневой группы в двигателе автомобиля;
• в результате перенастройки угла опережения в системе зажигания, замены высоковольтных проводов либо установки новых свечей.

Основные неисправности Солекс

Почти все неисправности связаны со старением деталей и засорению каналов плохо отфильтрованным или некачественным бензином, а также мусором из воздуха, проходящим через дефектный воздушный фильтр:

• перелив топлива через неисправный клапан поплавковой камеры, двигатель плохо пускается в горячем состоянии, из глушителя идёт чёрный дым;
• загрязнение жиклёров главной дозирующей системы, мотор теряет тягу, плохо пускается, стреляет в глушитель или воздушный фильтр;
• потеряна герметичность диафрагм пусковой системы, ускорительного насоса или экономайзера;
• общее загрязнение карбюратора при использовании некачественного топлива или попадании в него воды, теряется мощность, затруднён пуск;
• изношены дроссельные заслонки, невозможно отрегулировать холостой ход, провалы в переходных режимах;
• неплоскостность нижнего фланца вследствие перетяга гаек, подсос воздуха, пропадание холостого хода и мощности;
• засорение ускорительного насоса, провалы при разгоне;
• засорена переходная система второй камеры, провалы на средних режимах разгона.

Часто карбюратор обвиняется в проблемах, создаваемых системой зажигания или газораспределительной механикой двигателя. Поэтому заниматься этим технически сложным прибором следует в последнюю очередь, убедившись в полной исправности всех прочих систем.

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

• износилась диафрагма экономайзера;
• засорён главный воздушный жиклёр или каналы внутри агрегата;
• не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
• были установлены жиклёры непонятного происхождения из ремкомплекта.

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

1. Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
2. Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
3. Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
4. Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
5. Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
6. Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Принцип действия

У карбюраторов этого бренда принцип работы примерно таков же, как и у других отечественных аналогов. Через специальные жиклёры горючее, как и воздух, поступают в поплавковую камеру, где происходит дальнейшее смешивание. Через диффузоры она поступает к двигателю. Водитель нажатием на педаль акселератора приводит в действие привод с дроссельными заслонками. По принципу своего устройства в карбюраторе можно регулировать, как количество, так и качество рабочей смеси на основе воздуха и топлива.

Принцип работы прост, однако зачастую возникает при эксплуатации потребность в калибровке данного устройства. Эти проблемы указывают на наличие определённых неисправностей. Если при корректировке положения винта количества топлива от двигателя не поступает соответствующих реакций, значит, что поступает излишне много бензина в канал холостого хода. Это может быть следствием несоответствия размеров соответствующих жиклёров, либо деформировались их посадочные места. Также это может возникать из-за неправильной установки электромагнитного клапана.

С целью повышения эффективности работы узла и увеличения мощности проводятся мероприятия по его модернизации. Известны такие варианты, которые могут повлиять на принцип действия Солекс 21083:

1. Выставление нового уровня горючего в поплавковой камере с одновременной заменой иглы. Так удаётся обеспечить карбюратору более стабильную работу. Многие используют резиновую запорную иглу — она позволяет поддерживать заданный режим оборотов.

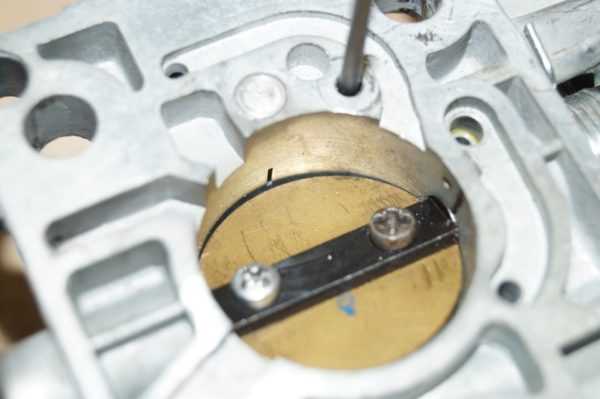

2. Распиливание дроссельных заслонок. При этом устанавливаются несколько меньшие сечения входных отверстий, чем предусмотрено штатными стандартами. Это позволит снизить прожорливость мотора, а заодно и выброс вредных веществ. Топливовоздушная смесь сможет более равномерно распределяться по цилиндрам.
3. Процедура полировки диффузоров. Она позволяет снизить потери за счёт аэродинамического эффекта.

Других отличий, влияющих на принцип действия, у карбюраторов марки Солекс 21083, не предусмотрено.

Настройка карбюратора солекс

Помимо основных регулировок, карбюратор солекс можно дополнительно настраивать и тюнинговать:

1. Менять диаметр жиклера холостого хода в электромагнитном клапане. В зависимости от потребностей двигателя, можно подобрать оптимальный вариант от 0,39 до 0,42 мм в сечении;
2. Отрегулировать подачу топлива с помощью замены распылителя топливного насоса. Есть носики распылителей с разным сечением (0,35; 0,40; 0,45 мм), и при правильном подборе двигатель получит дополнительную мощность без лишнего расхода топлива;
3. Устранить сопротивление дроссельной заслонки при резком открытии. Это немного улучшит приемистость двигателя на высоких оборотах;
4. Можно заменить носик ускорительного насоса, поставив модификацию с двумя трубками в одну камеру (а не по одной трубке на каждую из камер). В некоторых случаях такой тюнинг позволяет устранить «провалы» двигателя при нажатии на педаль газа;
5. Проверить и поправить установку тросика подсоса. В норме он должен полностью перекрывать воздушную заслонку. Если остаются щели, трос необходимо поправить.

Настройка карбюратора поможет довести его параметры до оптимальных показателей для каждого конкретного двигателя. В зависимости от того, какие цели у владельца авто, правильные настройки способны значительно снизить потребление топлива, добавить мощности, улучшить режим работы мотора.

Чем солекс отличается от озона и вебера

1. Карбюраторы Солекс обладают рядом преимуществ перед моделями Озон и Вебер:
2. Надёжность. Минимизировано число деталей, входящих в конструкцию, что снижает риск поломки.
3. Карбюратор солекс применяется на поперечных схемах установки силовых агрегатов.
4. Конструкция поплавковой камеры и её расположение спереди исключают обеднение смеси при резких ускорениях машины, в кренах и на крутых подъёмах. Тем самым исключаются провалы мощности во время движения.
5. Двойная камера Солекса способствует способствует улучшению смесеобразования и более эффективному использованию горючего. Применение двухкамерной компоновки позволяет повысить мощность работы мотора на высоких оборотах.
6. Наличие диффузоров в нижней части корпуса улучшает заполнение камер сгорания топливной смесью.

Регулировка уровня топлива. Как настроить холостой ход

Регулировка карбюратора ваз 2109 солекс — Авто-мастерская онлайнКарбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Часто вазовские карбюраторы устанавливают на другие марки автомобилей например, УАЗ, Волга ГАЗ-31029 3110 , и если оставить родные жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Как отрегулировать вторую камеру

Чтобы настроить карбюратор, можно не затрагивать его вторую камеру – обычно хватает стандартных жиклеров. В карбюраторе также имеется эконостат – это трубка, которая расположена во второй камере. Она установлена с незначительным наклоном и может быть использована для корректировки настроек.

На заметку!

Эконостат Solex – это отдельная система карбюратора, которая подает дополнительное топливо при работе мотора на повышенных оборотах.

Задача эконостата – обеспечение всасывания горючего, когда дроссель полностью открыт. В этом случае в карбюраторе возникает разряжение, из-за которого и происходит всасывание. Для регулировки второй камеры, позволяющей обеспечить «подхват», ставят жиклеры, с помощью которых обогащается ТВС. Их подбирают точно таким де образом, как и для первой камеры.

При правильно настроенном карбюраторе возрастает экономичность автомобиля, улучшается работа двигателя, сокращается концентрация СО в выхлопных газах. Обычно настройку «Солекс» доверяют мастерам автосервиса, но если разобраться в устройстве карбюратора и принципе его действия, можно будет настраивать его самостоятельно.

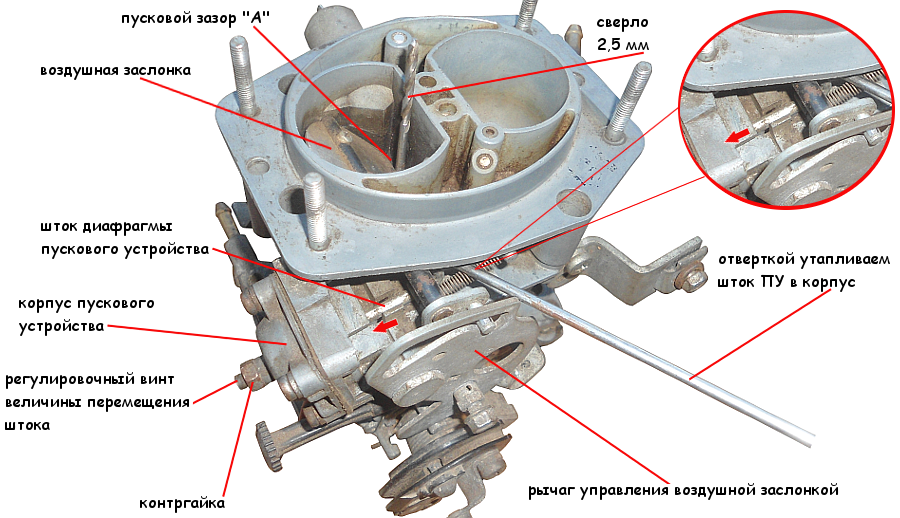

Как настраивать карб после снятия

Демонтаж карбюратора производится по тем или иным причинам: например, для замены отдельных элементов, которые нельзя отремонтировать и до которых невозможно добраться, когда «Солекс» стоит на автомобиле. Иногда устройство нужно снять для элементарной прочистки, промывки. В этом случае нелишней будет проверка зазора дроссельной заслонки. Для этого:

• снятый карбюратор переверните крышкой вниз;
• рычаг, влияющий на положение воздушной заслонки, поверните до упора против часовой стрелки;
• проверьте штангенциркулем зазор между корпуса устройства и нижней кромкой заслонки: величина у моделей может быть разной, поэтому искать информацию следует на справочных ресурсах.

Как появился карбюратор Солекс

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

• 2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
• набор рожковых ключей малых размеров — 8, 10, 13 мм;
• круглогубцы;
• резиновая груша (спринцовка);
• 2—3 деревянных зубочистки;
• ветошь.

Компрессор для продувки карбюратора

Жидкости для очистки каналов карбюратора

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»). Покупать и менять жиклёры нельзя, поскольку штатные рассчитаны на весь срок службы машины, а в ремкомплектах часто продаются подделки с большими отверстиями для топлива.

Как отрегулировать смесь на карбюраторе «Солекс»

О настройке и регулировке “Солекса”

• регулировка воздушной заслонки
• уровень топлива в двух камерах
• настройка холостого хода
• подобрать жиклеры.
• Для начала нужно ознакомится с конструктивными особенностями отдельных деталей, а также ознакомится с последовательностью демонтажа и монтажа.

Выставление уровня топлива

• после установки “Солекса” на двигатель, он все равно должен запустится и работать, пусть и нестабильно. На холостых оборотах мотор должен поработать не менее 10 минут, и обязательно без прострелов в карбюратор или глушитель
• двигатель глушится и снимается шланг подачи топлива; обязательно возьмите ветошь, так как будут потеки бензина
• снимается трос управления воздушной заслонкой, отворачиваются винты крепления верхней крышки, и параллельно без перекосов вытаскивается крышка карбюратора с поплавками. Нормальный уровень топлива должен составлять 25 мм до верхней крышки, измерить это можно штангелем; в зависимости от предпочтений и двигателя нужно подгибать или отгибать язычок и каждый раз проверять уровень.

Регулировка холостого хода

• винт закручен до упора по часовой стрелке, но без усилия, чтобы не повредить резьбу
• теперь винт откручивается на 5 оборотов обратно
• двигатель запускается без подсоса и не заглушая его нужно отрегулировать холостые обороты винтом качества смеси
• винт закручивается до тех пор, пока мотор не начнет работать нестабильно, после откручивается до момента, пока обороты не выровняются; в идеале, холостой ход должен быть от 600 до 800 оборотов.

Об ускорительном насосе и жиклерах

Отдельного внимания стоит конструкция ускорительного насоса на “Солексе”. Ускоритель состоит из двух носиков, первый подает топливо в первичную камеру, второй во вторичную

Важно выгнуть носик так, чтобы струя была строго между диффузором и стенкой дросселя, иначе провалы на переходных режимах неизбежны. Некоторые гнут носик вторичной камеры в первичную, но кроме повышенного расхода топлива, больше это ничего за собой не несет

Настраиваем вторую камеру

Что вторую заслонку не трогают, а лишь ограничиваются установкой жиклеров. Здесь вторая камера оснащена эконостатом, который обогащает топливно-воздушную смесь на высоких оборотах. Здесь также предусмотрены жиклеры, которые также можно подобрать, воспользовавшись таблицами настройки карбюратора.

Избавляемся от засора карбюратора

Конкретно “Солекс” часто страдает засорением воздушных жиклеров. К счастью, есть реальный и действенный выход из положения. В полукруглые прорези, на глубине которых установлены жиклеры, ставим сеточку, не позволяющую пыли пройти в жиклер.

Настроить карбюратор “Солекс” не составляет проблем. Главное потратить несколько часов на то, чтобы добиться максимального эффекта путем подбора жиклеров и выставлении уровня топлива. Вообще я советую такой карбюратор на всю линейку ВАЗов с соответствующим мотором, так как он намного продуманнее “Озона” и технологичнее. Для двигателей 1.5 литра и выше — устанавливайте “Солекс” 21073, и в этом случае вы сможете сэкономить топливо, так как открытие второй камеры сместится на более высокие обороты, чем у агрегата 21083.

Аэрозоли

С ними удобно работать, поскольку аэрозоль выходит под давлением и дополнительно прочищает засоры потоком воздуха со смесью. В состав распылителей входит пропан, ацетон и ряд других опасных компонентов. Потому избегайте их попадания в глаза и на руки. Как проверить датчик кислорода на ваз 2114 замер. Они легко загораются, а потушить можно лишь углекислотными огнетушителями.

Аэрозоль Abro для чистики карбюратора

Аэрозоли отлично справляются со своей работой, но прочистить поплавковую камеру они не могут.

Процесс очищения выполняется одинаково для всех авто:

1. Снимите воздушный фильтр;
2. Брызните очистителем через трубки снаружи и внутри;
3. Через 3 минуты заведите мотор, и высоких оборотах и в течение 2 минут с перерывами распыляйте средство.

На такой процесс уйдет у вас максимум 15 минут.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Немного истории

Новый карбюратор понадобился, когда разрабатывался проект ВАЗ с передним приводом. Поперечное расположение двигателя не давало возможности ставить старый карбюратор ОЗОН, который шел на «классику». Зато разработка французской компании Solex после небольшой «доработки напильником» встала просто на ура. Выпуск новых карбюраторов начался на Димитровградском заводе (ДААЗ), на котором было установлено французское оборудование и запущен производственный процесс по лицензии Solex.

Конструкция карбюраторов солекс позволила устанавливать их на разные по типу и мощности двигатели, слегка меняя некоторые параметры. Так, самым распространенным стал Солекс модели 21083, который ставился на двигатель 1,5 л. ВАЗ 2108, 2109. Для «классики» с двигателем 1,45-1,6 л. была разработана модификация 21053, конструктивно схожая с солекс 21073, рассчитанным на Ваз 21213 Нива с мощным двигателем 1,7 л. И даже на Москвич с двигателем 1,5 л. ставился солекс 21041, а на 1,8 л. – модификация 21041-10, подходящая и для Волги, и для УАЗа.

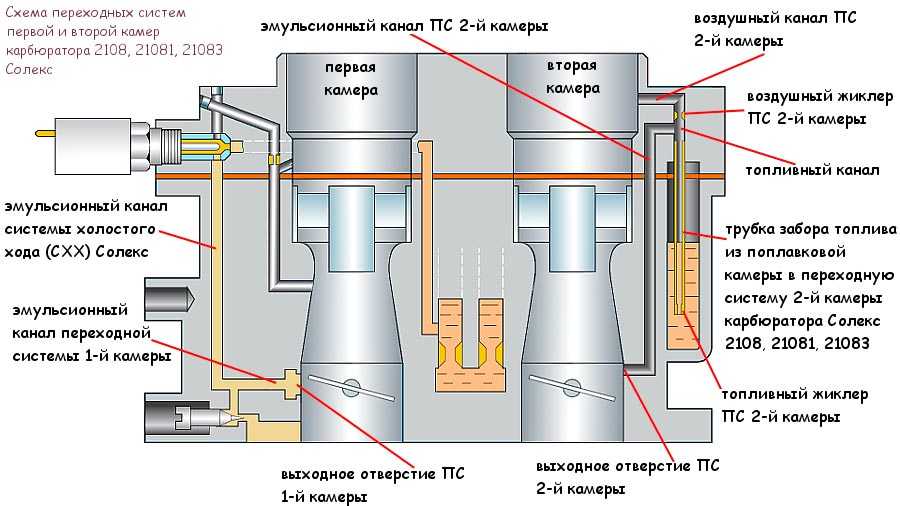

Как настроить переходной режим

Переходная система позволяет уменьшить или полностью устранить «провал» – если двигатель работал на ХХ, а затем нажать на газ, то задерживается реакция при нажатии сцепления. После установки карбюратора ситуация часто наблюдается в автомобилях при начале движения. Из-за неправильно настроенной переходной системы может стрелять карбюратор, глохнуть мотор.

Сначала выставляют уровень в поплавковой камере и регулируют ХХ. Мотор должен работать на холостых оборотах без подсоса. Бензин из насоса-ускорителя попадает прямиком в коллектор. Теперь можно переходить к настройке переходного режима.

Порядок действий:

Резко надавите на газ. В пол, в половину, или на четверть хода. В норме двигатель реагирует сразу и набирает обороты. Задержек и провалов быть не должно. Если реакция замедленная, определите причину этого явления.
Снова надавите на педаль газа, но на этот раз не резко, а плавно

Если мотор равномерно набирает обороты, без всяких сбоев, то обратите внимание на жиклер ХХ и на нос насоса-ускорителя. Если же мотор плохо набирает обороты, дергается и шумит, значит, проблема в жиклерах первой камеры

ТВС чрезмерно обогащена или обеднена после нажатия на сцепление.
Признак обогащения – дымление двигателя. Из него исходит черный дым, а из выхлопов – бензиновый запах. Появляются они, если сделать резкое дросселирование.
Для устранения провала подберите жиклеры ХХ под нос насоса. Либо наоборот. Это надо делать до момента, пока не пропадут задержки во время резкого нажатия педали сцепления.

Может потребоваться повторная РХХ, так как после замены жиклера ХХ в работе системы появятся изменения.

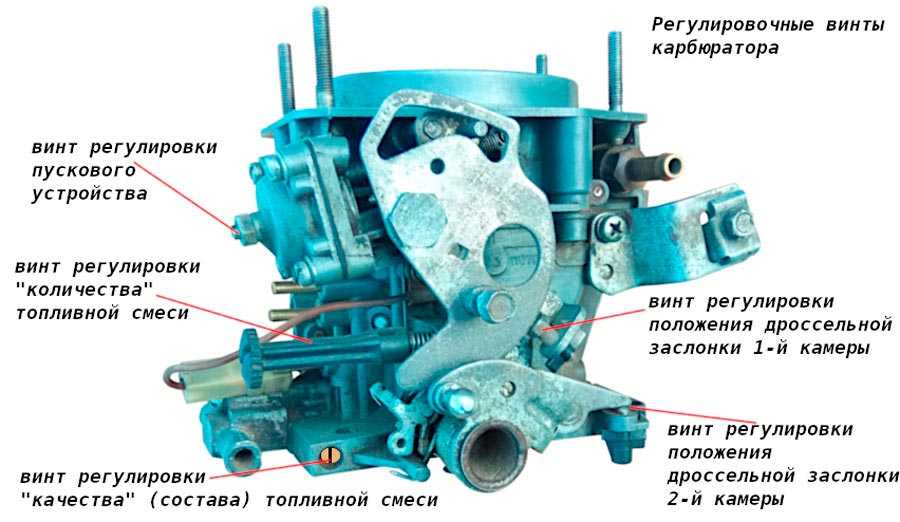

Как настроить холостой ход

Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.

Для РХХ вам понадобится:

1. Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
2. Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.

Подготовка к РХХ:

1. Прогрейте двигатель до 85-90°С.
2. Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
3. Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
4. Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.

Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.

На заметку!

На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.

Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.

Порядок регулировки:

1. При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
2. Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
3. Крутите винт «качества», чтобы выставить 800 об/мин.

При необходимости повторите настройку. Если вы меняете старый карбюратор на новый, или вы его разбирали, ремонтировали, то прежде чем начать регулировку, заверните винт «качества» до максимума, а потом выверните его на 3-4 оборота.

Окончив регулировку, подавите на газ – мотор должен без сбоев наращивать частоту вращения коленвала, а при ее отпускании он не должен глохнуть. Если имеются «провалы», повторите настройку или повращайте винт «качества» смеси. Увеличьте обороты ХХ до 900 об/мин.  Если подкрутить винт «качества» по часовой стрелке, сокращается концентрация СО до 1,5%.
