Как настроить камеру заднего вида и избежать проблем с парковкой

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

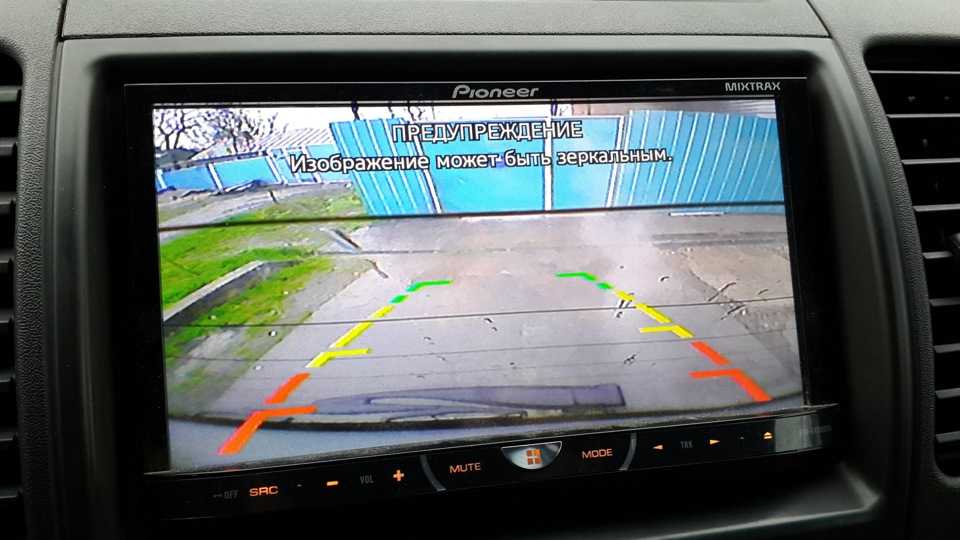

Коммутация к магнитоле Pioneer имеет несколько отличий:

желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

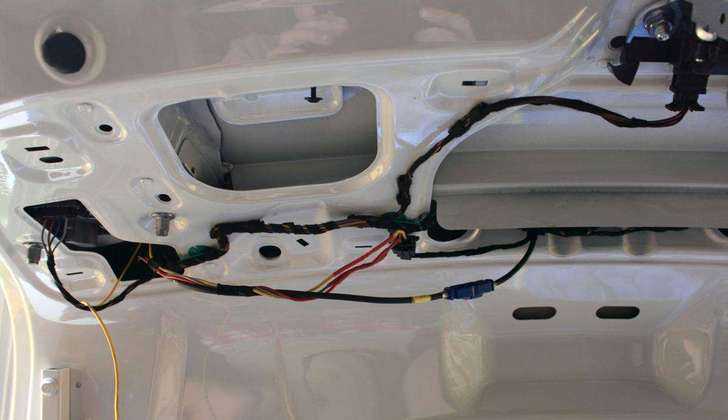

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

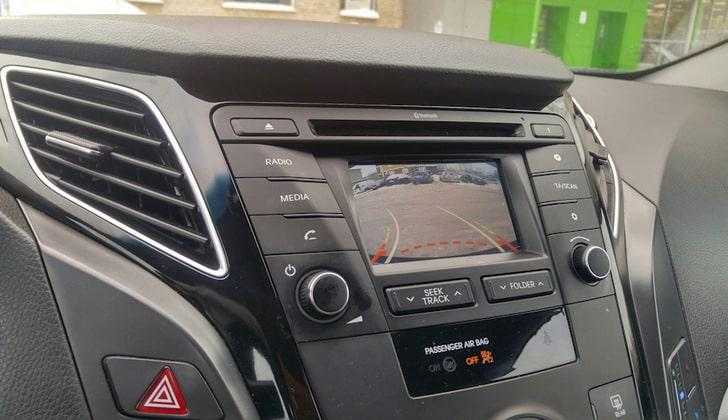

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно.

Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова.

Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Перед тем, как перейти к регулировке парковочных линий на камере заднего вида, давайте выясним, какие они бывают.

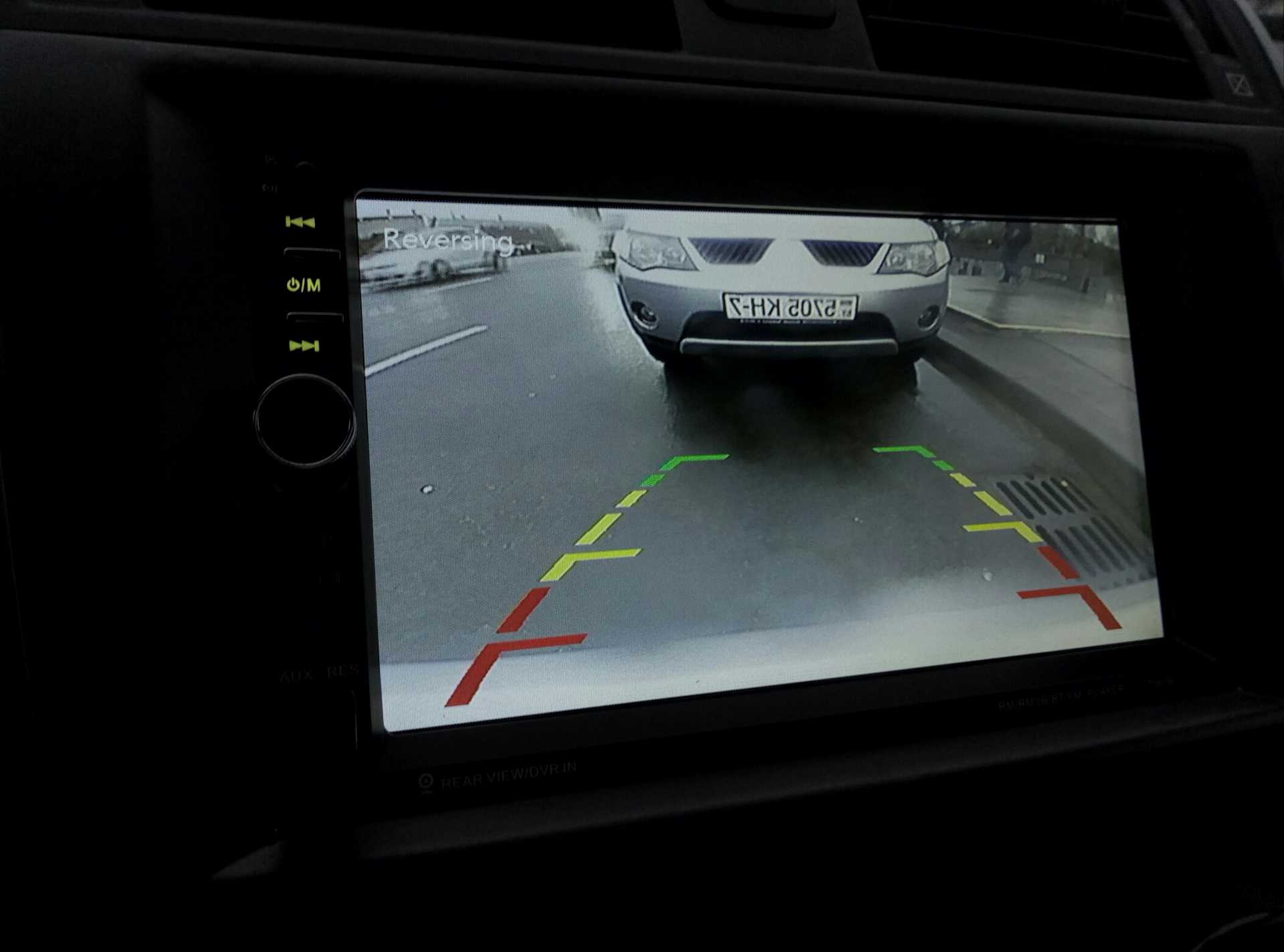

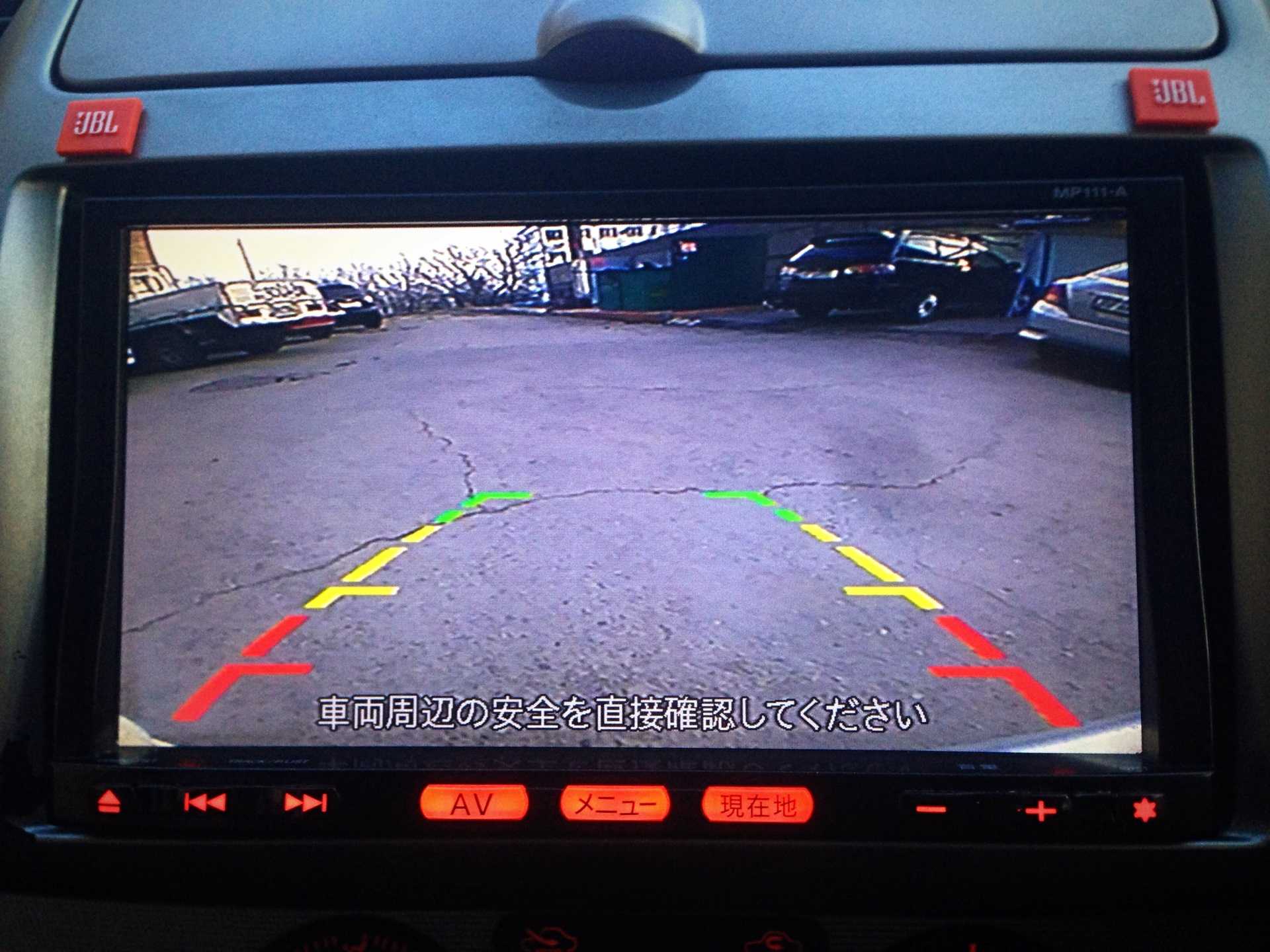

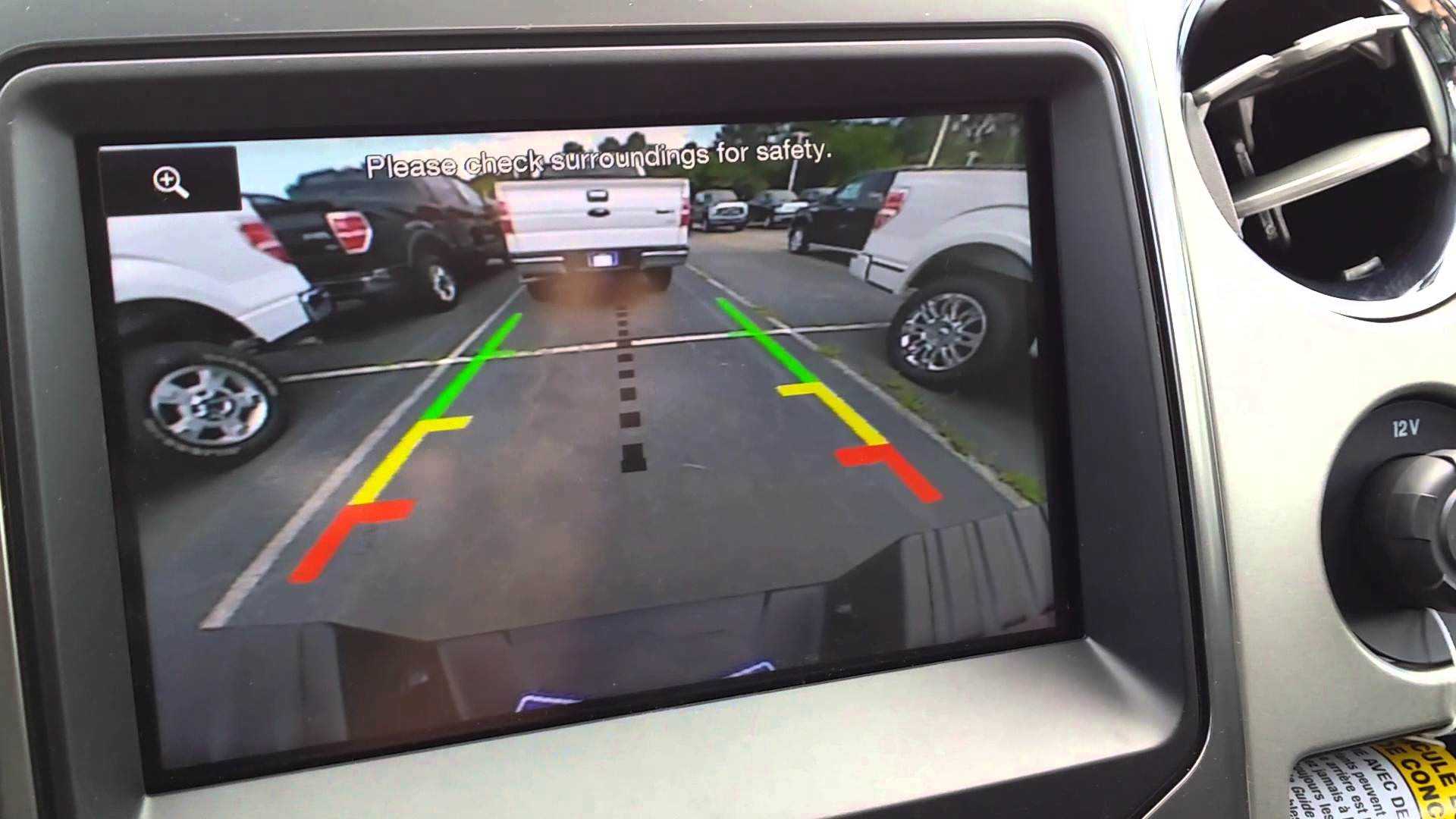

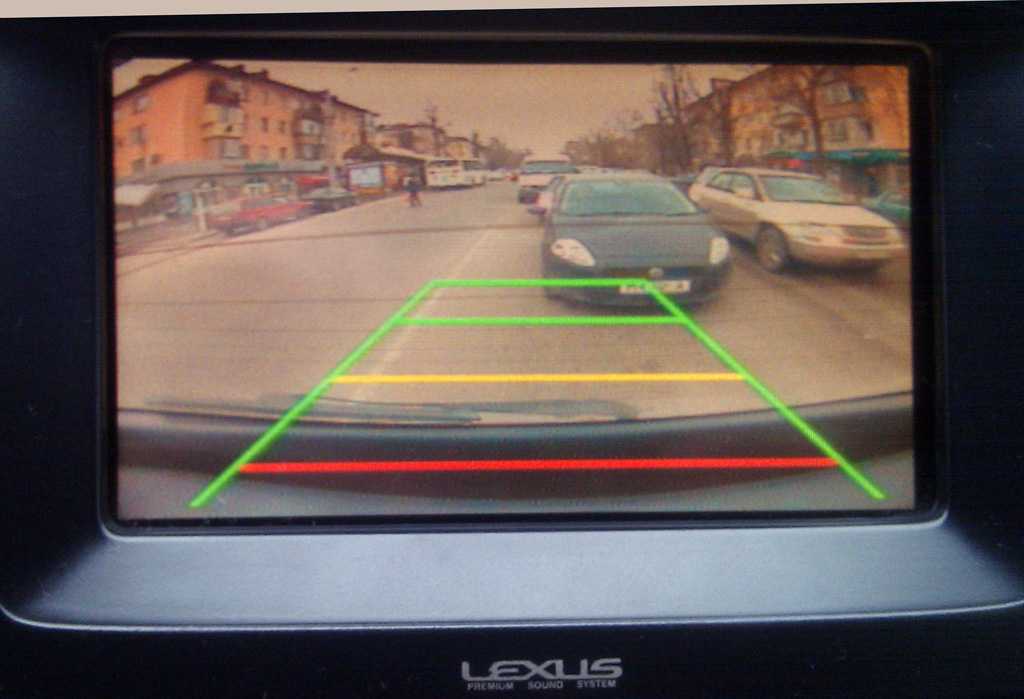

Статическая разметка с прямой сеткой. На экране она выглядит, как две ограничительные направляющие по бокам автомобиля, с пересекающими их цветными линиями. Каждый цвет означает определенную дистанцию от полосы до бампера. Например, зеленая – 2-3 м, желтая – 1 м, красная – 50 см. Такая разметка удобна при движении назад строго по прямой и совершенно бесполезна, если парковаться по кривой (выкручивая руль или из поворота).

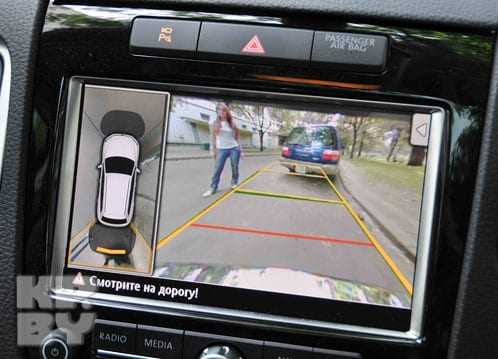

Динамическая, в соответствии с углом поворота колес. На мониторе она отображается в виде изогнутых линий, которые повторяют траекторию движения машины. Сетку также пересекают цветные перпендикулярные полосы, характеризующие расстояние до бампера.

Настройка видеогаджета, обычно, выполняется через устройство вывода картинки на экран (магнитола, планшет, зеркало, видеорегистратор и т.д.).

Какие настройки присутствуют у камеры заднего вида? К слову, их немного:

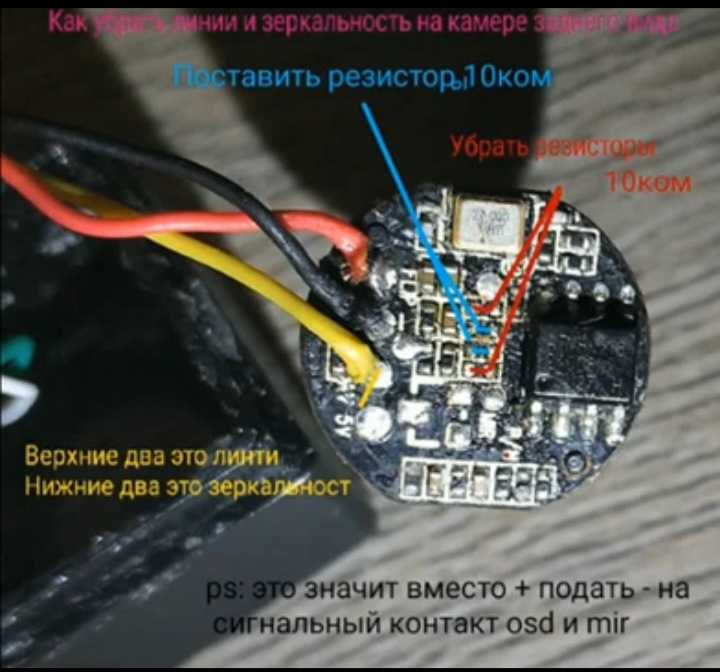

Далее, включить или отключить опцию отзеркаливания – «MIR». Чаще всего все камеры заднего вида передают зеркальное изображение, чтобы водитель видел реальную картину (ведь во время движения назад он сидит спиной к направлению хода). Однако, если вы хотите установить гаджет впереди, данный режим следует отключить.

Иногда картинка на мониторе появляется в перевернутом виде. В этом случае, нужно или физически перевернуть окуляр, либо выключить опцию «FLP» в настройках;

Если устройство оснащено микрофоном, не забудьте настроить громкость записи;
Отдельным пунктом следует упомянуть регулировку функций глазка: фокус, угол обзора и т.д.
Также важно настроить саму картинку: четкость, яркость, контрастность, цветопередачу;

Не забудьте отрегулировать и дополнительные опции (при их наличии): инфракрасная подсветка, омыватель, механизм с защитной шторкой и другие.

Многие автомобильные головные устройства, магнитолы, регистраторы позволяют настраивать разметку с помощью встроенных программных алгоритмов. Для этого обычно нужно входить в сервисное меню автомагнитолы или штатного ГУ.

Бывает и так, что водитель пользуется настроенной камерой с отрегулированной сеткой, но после ремонта или техобслуживания автомобиля калибровка пропадает. Обычно это связано с отключением на некоторое время бортового питания (например, при замене аккумулятора или временном отсоединении питающих проводов). В этом случае потребуется заново настроить разметку. После этого ею можно будет пользоваться, как и раньше.

Варианты настройки могут заметно различаться в зависимости от марки и модели автомобиля, головного устройства, магнитолы. Поэтому опишем в общих чертах один из распространенных алгоритмов. Нам потребуется деревянный брусок длиной 2 метра.

Если сравнивать камеру с динамическими линиями с системой парктроник, то она будет демонстрировать следующие достоинства:

При использовании прибора можно самостоятельно отслеживать происходящее сзади автомобиля. К тому же современные модели делают это в высоком разрешении. Работа парктроника заключается только в оповещении водителя о приближении к препятствию с помощью характерного звука.
Возможность взаимодействия с любыми дисплеями и мультимедийными системами на приборной панели. Подобная особенность снижает затраты на монтаж системы и сопутствующих компонентов.
Парктроник функционирует на основе звуковых волн, поэтому он не способен реагировать на мелкие или тонкие препятствия и поверхности с наклоном.
Монтаж камеры не требует больших усилий, т.к. передачу картинки можно реализовать даже беспроводным образом. А чтобы установить систему парктроник, порой приходится осуществлять демонтаж важных узлов машины.

Какие опции участвуют в настройке

Попробуйте откалибровать парковочную разметку. Вы должны точно представлять себе, какому реальному расстоянию соответствует каждый из цветов — красный, жёлтый, зелёный.

Не забудьте про регулировку угла наклона глазка. Желательно достигнуть широты картинки по максимуму, но проследив, чтобы расстояние при этом искажалось как можно меньше.

Разберитесь с опцией отзеркаливания, включив или отключив функцию MIR. Если изображение показывается в перевёрнутом виде, отключите кнопку FLP. Можно попробовать передвинуть окуляр камеры на 180 градусов.

При наличии микрофона зайдите в настройки громкости записи и отрегулируйте их в соответствии с вашими предпочтениями.

Если вас не устраивают заводские параметры глазка, фокуса, угла обзора, тоже поработайте над ними в настройках автомагнитолы.

Особое внимание уделите качеству показываемой картинки. Она должна быть чёткой, яркой, контрастной, с достаточным уровнем цветопередачи

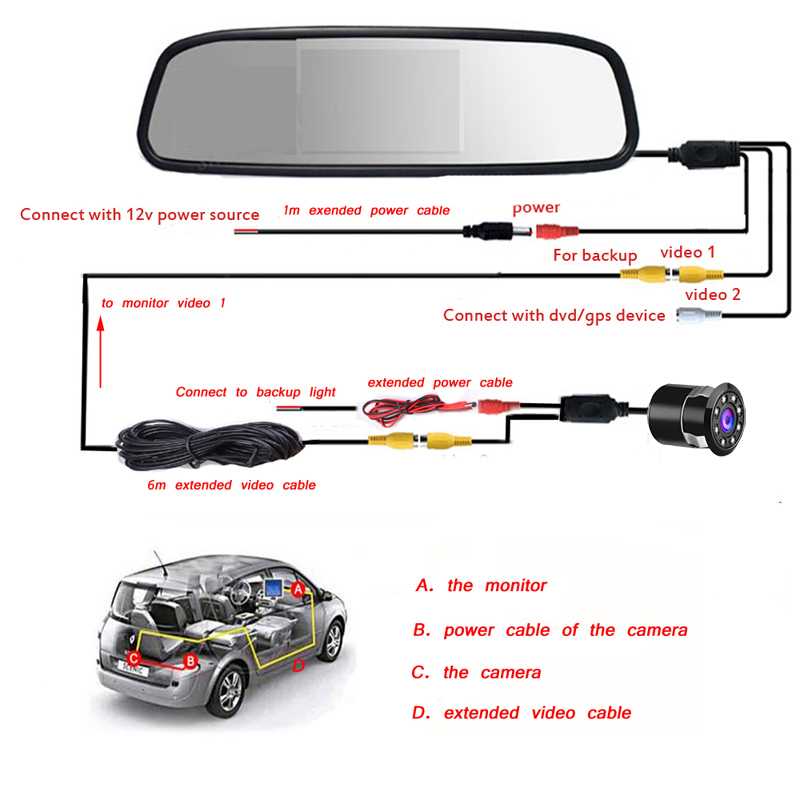

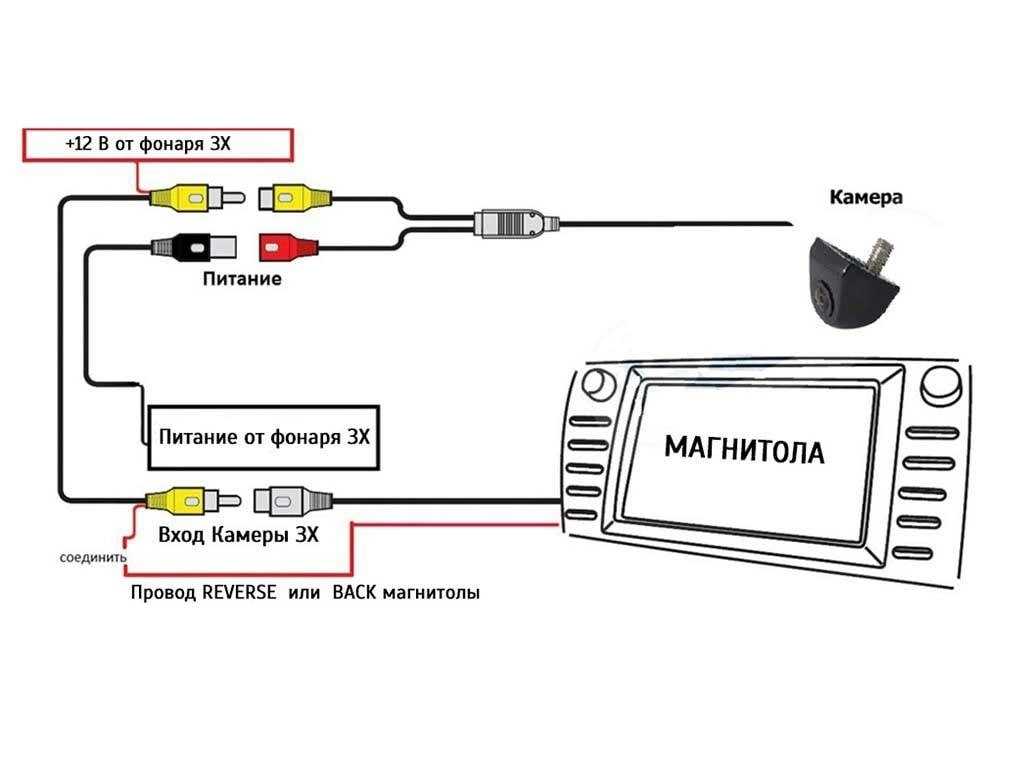

Схема подключения разъемов кабеля камеры к автомагнитоле

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

желтый — сигнал;
красный — питание.

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
Аудиосистема видит сигнал на входном канале и показывает изображение.

Другой способ подключения позволяет запустить систему наблюдения независимо от движений. Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

переключатель скорости заднего хода;
в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

Что лучше

При использовании прибора можно самостоятельно отслеживать происходящее сзади автомобиля. К тому же современные модели делают это в высоком разрешении. Работа парктроника заключается только в оповещении водителя о приближении к препятствию с помощью характерного звука.
Возможность взаимодействия с любыми дисплеями и мультимедийными системами на приборной панели. Подобная особенность снижает затраты на монтаж системы и сопутствующих компонентов.
Парктроник функционирует на основе звуковых волн, поэтому он не способен реагировать на мелкие или тонкие препятствия и поверхности с наклоном.
Монтаж камеры не требует больших усилий, т.к. передачу картинки можно реализовать даже беспроводным образом. А чтобы установить систему парктроник, порой приходится осуществлять демонтаж важных узлов машины.

Но у парктроника имеются такие преимущества, как возможность работы в темноте. Пользуясь камерой с динамической разметкой, приходится защищать ее от грязи, иначе качество картинки будет потеряно. Наиболее оптимальным решением является монтаж и камеры, и парктроника. Это позволит совместить достоинства обеих систем и получить от них максимум пользы.

Способ передачи видеосигнала

Всего существует два способа передачи видео с камеры.

1) Стандартное проводное подключение осуществляется с помощью кабеля от задней части до монитора. Такой способ передачи тянет за собой ряд дополнительных действий по демонтажу обшивки и прокладке кабеля внутри салона авто. Качество картинки в данном случае будет хорошее, плюс этот способ надежен.

2) Беспроводное подключение осуществляется с помощью дополнительных вспомогательных приёмопередающих устройств, которые находятся у камеры с задней части авто и возле монитора. Такой способ передачи видео больше подходит для навигаторов или портативных медиа-плееров. Для мониторов, имеющих провод возбуждения, такой способ не подойдет. При передаче видеосигнала могут возникать помехи в виде «снега» на мониторе.

Изучив всю предложенную информацию, пора прикинуть ваши финансовые возможности.

До 2000 рублей доступны универсальные и врезные камеры, с углом обзора до 170 градусов. Основной тип матрицы таких моделей – CMOS, а стандарт защиты IP66-67.

От 2000 до 3000 рублей доступны камеры как врезные, так и универсальные, а также вмонтированные в рамку номерного знака и различной расцветки. У данных моделей уже можно встретить модели с матрицей типа CCD. Но степень защиты камер в основном IP67.

От 3000 рублей доступны модели камер различного типа, более дорогие модели имеют большие углы обзора, и практически схожие технические характеристики с предыдущей ценовой категорией. Поэтому данный случай является примером того, когда не стоит переплачивать лишние пару тысяч рублей.

Надеюсь на то, что данный материал принесет вам пользы

https://youtube.com/watch?v=0KocsvEfvHM%26pp%3DygVr0JrQsNC6INC_0YDQsNCy0LjQu9GM0L3QviDQvdCw0YHRgtGA0L7QuNGC0Ywg0LrQsNC80LXRgNGDINC30LDQtNC90LXQs9C-INCy0LjQtNCwINC90LAg0LDQstGC0L7QvNC-0LHQuNC70LU%253D

Расположение и установка камеры

Расположение и установка камеры заднего хода являются важными аспектами ее эффективной работы. Прежде всего, необходимо выбрать оптимальное место установки камеры, которое обеспечит наилучший обзор задней части автомобиля. В большинстве случаев камера размещается над номерным знаком или на заднем бампере.

При установке камеры необходимо учесть ее защиту от пыли, влаги и внешних повреждений. Камера должна быть устойчивой к вибрациям и тепловым колебаниям. Для этого камеру следует устанавливать с использованием специализированных крепежных элементов, обеспечивающих надежную фиксацию и защиту.

После выбора места и установки камеры заднего хода необходимо подключить ее к системе автомобиля. Для этого следует использовать провода и разъемы, специально предназначенные для подключения камер заднего хода

Важно правильно соединить провода и обеспечить надежное электрическое соединение

После установки и подключения камеры заднего хода рекомендуется протестировать ее работу для убедиться в правильном функционировании. Для этого необходимо включить заднюю передачу и проверить, появляется ли видеопередача на экране системы. При необходимости, можно отрегулировать угол обзора камеры, чтобы добиться наилучшего результата.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Установка и подключение

Процесс установки устройства занимает немного времени. Каждый автомобилист, который установил правильно камеру, знает, что единственная сложность касается необходимости прокладывания кабеля от багажника до торпедо. В процессе монтажа необходимо определить оптимальное место для фиксации проводов и камеры, а также подготовить нужные инструменты. В их числе:

Электрическая дрель или шуруповерт.
Набор ключей, отверток и звездочек.
Электрические провода.
Состав герметика или клеевая основа.
Изолента или скотч.

Штатные модели камер предназначены для отдельных автомобилей, поэтому в стандартном комплекте с ними идут все сопутствующие крепежи и элементы для удобной установки.

Самым простым и популярным способом установки является крепление к заднему бамперу и автомобильному знаку. Устанавливая оптический блок в таких местах, необходимо предварительно просверлить отверстия и закрепить камеру внутри. Провода прокладываются по местам монтажа электрической проводки.

Таблица: почему камера заднего вида перестала работать

Неисправность	Причины	Что делать?
Отсутствие сигнала	Помехи от телефонов и других приборов, функционирующих на частоте 2.2-2.5 гГц приведут к потере сигнала	Не использовать, не включать и не устанавливать рядом с автомобильными системами оборудование, работающее с беспроводной сетью
Камера показывает мутно	Картинка видеокамеры могла помутнеть в результате воздействия грязи и пыли. Загрязнения могут постоянно или частично блокировать объектив, из-за чего отображение будет мутным или отдельные элементы станут плохо просматриваться	Выполнить очистку объектива
Камера мерцает, моргает	Мерцание при работе видеокамеры часто обусловлено тем, что при включении ночью или днем при работающем моторе автомобиля нарушен сигнал	чтобы отремонтировать поломку, надо проверить качество контакта на проводе штатной камеры либо установленной в зеркале; убедиться в целостности кабелей и отсутствии повреждений изоляционного слоя, также придется проверять работу электрики.
Изображение стало размытым, камера рябит, неправильно определяет разметку или расстояние	Дрожание устройства при заведенном двигателе	Чтобы убрать дефект, нужно прочнее зафиксировать камеру на магнитоле. Устройство должно подключаться и запускаться после того, как будет максимально плотно закреплено.
Размытое изображение, отсутствие резкости	Появление небольших царапин по периметру объектива	Ремонтировать дисплей или объектив нет смысла, поскольку купить комплектующие детали для камеры довольно проблематично. Если устройство при подключении стало отображать рябь, то нужно установить на машине новую камеру и выполнить ее регулировку.
Камера перестала включаться при активации задней скорости (хода) либо срабатывает не всегда	Устройство отключилось от датчика коробки передач или его соединение стало ненадежным	Устранять неполадку можно путем установки нового датчика или проверки подключения. Часто приходится заново подсоединять регуляторы и восстанавливая контакт.
Проблемы с визуализацией: устройство иногда показывает синий экран; изображение на мониторе стало черно-белым; устройство перестало снимать картинку	Неисправность камеры, программная неполадка	Чтобы устранить проблему с белым экраном в работе китайской камеры, придется перепрошить устройство. Решение программных неполадок рекомендуется доверить специалистам.
Отражение в камере автоматически стало зеркальное, вверх ногами	Если картинка показывает зеркально, то проблема связана с неправильной установкой камеры на авто	Чтобы перевернуть картинку наоборот, придется заново настроить устройство либо переустановить камеру

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Бампер – выбирают центральное место как можно выше от поверхности дороги.
В световой элемент номерного знака.
Задняя часть кузова или багажника строго по центру.
Любую часть на выносном кронштейне.
Фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Как подключить камеру заднего вида к видеорегистратору

Установка камеры к регистратору выглядит простой, поскольку распознавание происходит автоматически.

У моделей UKC, Ideal, 2 Life предусмотрена ручная настройка. Это означает, что при подключении кабеля, стоит зайти в меню и выбрать пункт камеры заднего вида.

Собственно, сам процесс подключения состоит из двух последовательных этапов: сначала нужно выбрать место для видеокамеры и установить ее, затем вторым действием подключить к видеорегистратору, чтобы подавался сигнал и можно было просматривать изображение.

В зависимости от типа камеры, она может быть врезной или накладной. В первом случае делают отверстие в бампере машины и туда вставляют камеру. Далее провода тянут через салон к питанию и регистратору.

Если речь идет про накладную камеру, ее обычно монтируют внутри машины, на заднее стекло

Но тут важно понимать, что оно должно быть с подогревом и дворниками, иначе зимой изображение будет некачественным

Таким образом, рассмотрены камеры для видеорегистраторов. Подобные устройства заднего вида отличаются между собой, поскольку устанавливаются различные комплектующие. Есть возможность выбрать модель с индивидуальной схемой подключения, надежной защитой, высоким показателем чувствительности.

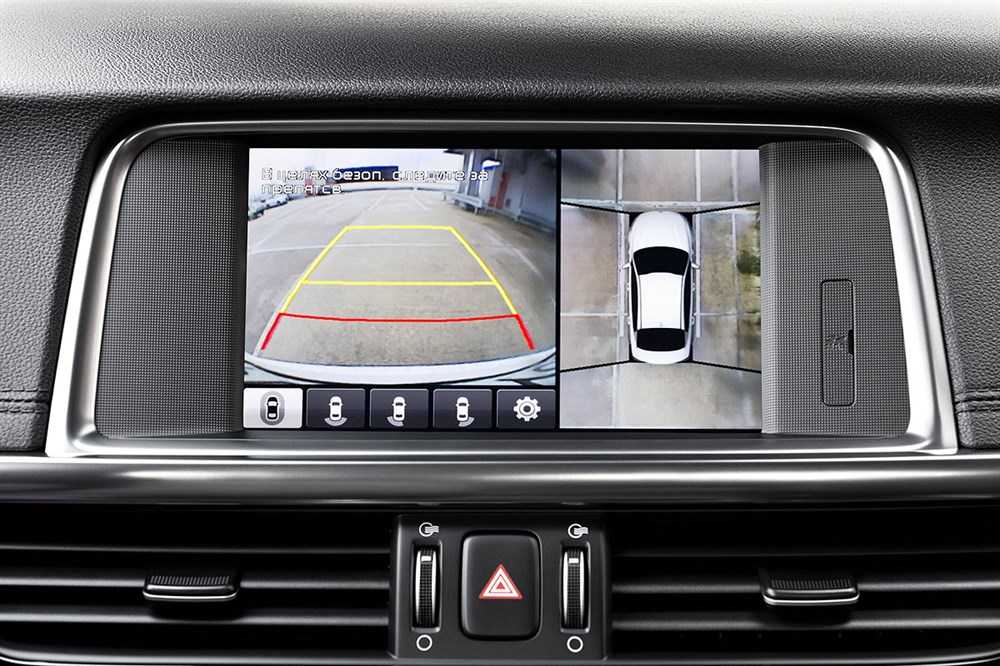

Виды применяемой на камерах разметки

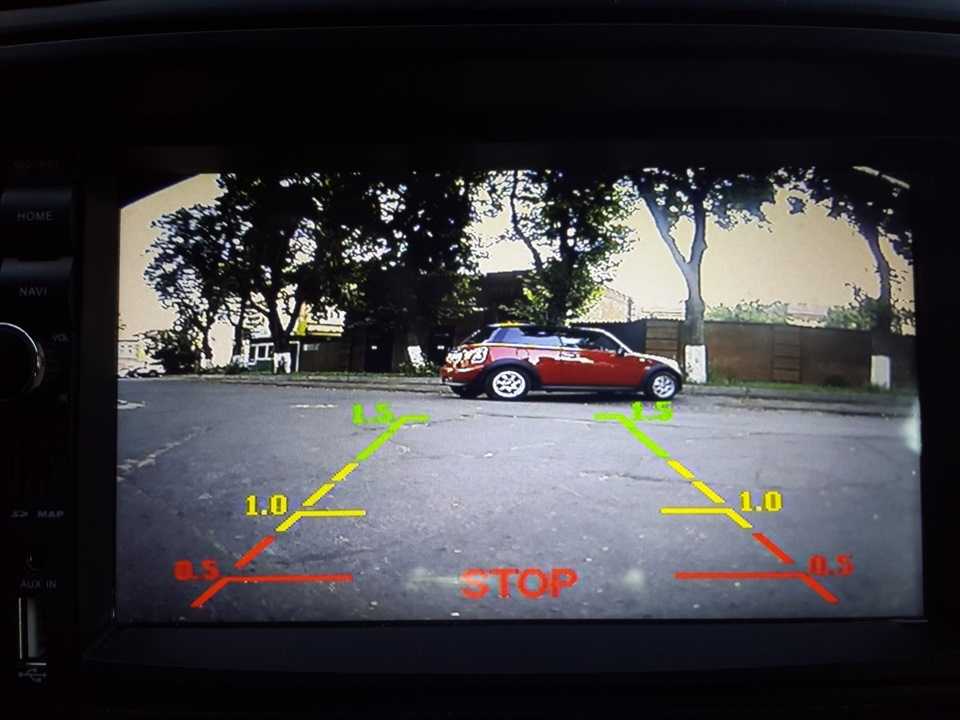

Изначально на всех видеокамерах использовалась только статическая разметка с прямой масштабируемой сеткой. В этом случае на экране вдоль траектории движения прокладываются две направляющие ограничительные линии. Несколько параллельных полос пересекает первые две, отмечая заранее определенные дистанции. Например, красная черта может указывать расстояние 50 см от бампера, желтая — 1 или 2 м, зеленая — 2 или 3 м.

Такой «сеткой» удобно пользоваться при движении по прямой. Она помогает быстро и безопасно припарковаться в довольно стесненном пространстве. Однако при необходимости поворота и движения по кривой линии статичная масштабная сетка оказывается иногда практически бесполезной.

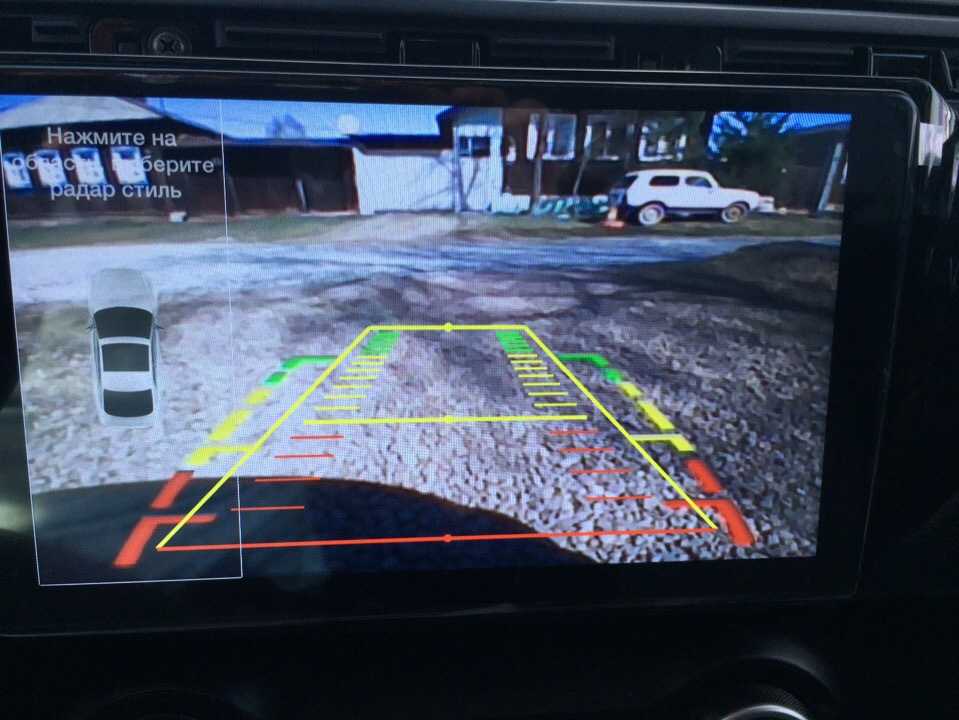

Поэтому была разработана динамическая разметка, отображающая на дисплее траекторию движения автомобиля в соответствии с углом поворота его колес. Благодаря этой функции процесс парковки становится максимально удобным и безопасным. Пользоваться динамической разметкой очень легко, поскольку она автоматически начинает отображаться на мониторе вместе с картинкой с видеокамеры заднего вида. Главное, чтобы она была правильно настроена.

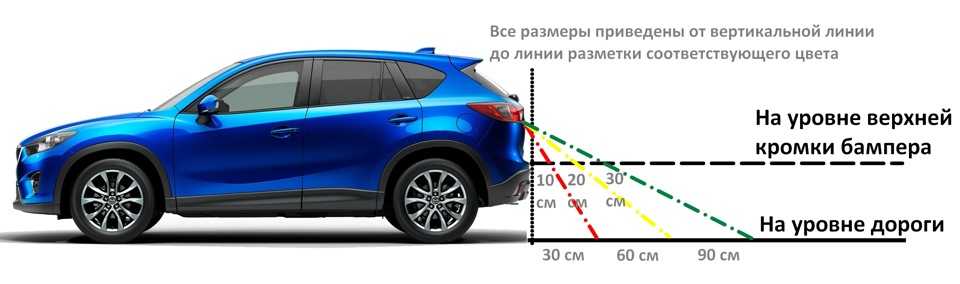

Настройка разметки

Размещаем брус на расстоянии ровно 1 метр от заднего бампера. Важный момент — следует положить его симметрично относительно боковых сторон автомобиля. Середина бруска должна быть точно напротив центра бампера.

После этого заходим в сервисное меню. Здесь у разных марок может быть совершенно различная последовательность действий. Например, на автомобилях Toyota потребуется нажать на магнитоле клавишу G. Удерживая кнопку, следует трижды мигнуть габаритами. После этого активируется сервисное меню. Дальше нам нужно зайти в раздел камеры, при необходимости выбрать модель авто, год выпуска, комплектацию.

Включив камеру, мы увидим на экране картинку вместе с положенным на землю бруском. Теперь нужно сначала вывернуть руль до упора влево, затем — вправо (это делается для настройки функционала динамической разметки). После этого нажимаем на большую плашку справа.

Теперь на дисплее появится зеленый контур вокруг деревянного бруска. С помощью позиционных клавиш нам нужно отрегулировать этот прямоугольник таким образом, чтобы брусок находился точно внутри него. Всё, теперь функционал полностью отрегулирован, осталось только сохранить настройки нажатием соответствующей клавиши. После этого можно уверенно пользоваться на парковке видеокамерой заднего вида.

Отметим, что описанный алгоритм подходит не ко всем автомобилям (магнитолам, мониторам), но в общих чертах используется в большинстве случаев. Например, зачастую вместо одного поперечного бруска сзади бампера нужно положить два направляющих. У ряда моделей для калибровки применяется специальный трафарет.

Hyundai Creta МОПС › Logbook › Камера заднего хода с динамическими линиями

Никак не могу привыкнуть к недообзорности заднего стекла Креты. Стекло совместно с боковыми зеркалами позволяет нормально мониторить дорожную ситуацию на трассе/дороге, но в стесненных условиях городских дворов отслеживать при движении никзостоящие столбики (а также мелких хулиганов, непонятно откуда берущихся во время каникул перед машиной) практически невозможно. По крайней мере для меня, так. Поэтому одной из первых покупок на славном Али-экспрессе стали камера заднего хода и головное устройство (магнитола) с возможностью подключения камеры заднего хода. И если ГУ, отправленное “супер-быстрой” курьерской службой J-NET еще где-то бороздит просторы китайских океанов, то камера, купленная одновременно с ГУ и отправленная обычной Чина пост уже оказалась у меня в руках.Коробка немного замятая, но содержимое не пострадало.

Камера довольно тяжелая, корпус металлический. Ощущения китайской дешевки, слепленной пионерами в подвале на коленке не вызывает. От камеры выходят два провода (красный и черный) на питание камеры, и один провод — проводник видеосигнала. В этому же проводнике встроен сигнальный провод (для активации видеовхода магнитолы). Провод видеосигнала довольно длинный. Для проводки по салону должно хватить с запасомТ.к. ГУ пока не пришло, а проверить работоспособность камеры весьма интересно, подключаю питание камеры к 12-вольтовому аккумулятору шуроповерта, а провод видеовыхода к видеовходу детского телевизора (на взрослом телевизоре почему-то нужных разъемов не оказалось)

Картинка довольно хорошая, яркая. При повороте камеры в руках, динамические линии разметки также прикольно поворачиваются. Т.е. действие линий разметок зависит не от положения руля автомобиля (как в случае с штатной камерой ЗХ), а от движения самой камеры. Каких-то тормозов при перемещении линий не заметил. Поворачивающиеся линии, конечно, больше игрушка и какой-то практической ценности не представляют, но смотрятся интересно, поэтому пусть будут.

Ну и воспользовавшись временным отсутствием дождя и свободным временем в выходной день, решил поставить камеру не дожидаясь сверхбыстрой доставки ГУ.

Для монтажа камеры необходимо выкрутить два самореза крышки багажника и отцепить декоративную крышку с кучи клипс. Все клипсы остались живы.Следующая цель — накладка двери багажника, к которой прикреплены фонари подсветки номерного знака. Держится накладка на 4-х гайках и двух хитрых клипсах.После того как накладка оказывается в руках, необходимо открутить с нее черную планку крепления светильников номера. 4 саморезика и три защелки.

Для установки камеры сверлышком на 6 просверил в планке между кнопкой открытия багажника и фонарем отверстие. Прикрутил камеру (благодаря входящему в комплект гроверу крепится очень хорошо), пропустил проводку (хорошо, что 4-ехконтактный штекер камеры довольно миниатюрый) через сальник, герметизирующих прохождение проводки.

Питание взял с фишки фонаря заднего ходя

Следующий шаг — прокладка проводки из двери багажника в салон автомобиля. Необходимо пройти через боковую часть двери в гофру и из гофры вынырнуть под обшивкой салона. Самым сложным для меня оказалось прохождение боковой части двери. С пол-часа безуспешно тыкался туда электрическим кабелем. Смог пройти этот участок только с помощью оказавшегося под рукой антенного кабеля

Этим же ТВ-кабелем (примотав колокольчик видеопровода к кабелю) прошел и гофру. Колокольчику видеопровода проходить там довольно тесновато. Переживал за сохранность проходящих в гофре тоненьких проводков, но все обошлось

По салону пока не протягивал. Все-равно не к чему подключать. Поэтому какой будет вид с экрана монитора сказать не могу. Снаружи камеру практически не видно. Но грязью ее закидывать должно знатно.

Да, знаю, грязная машина совсем не по фен-шую

Добавил видео с работой динамических линий китайской камеры заднего хода

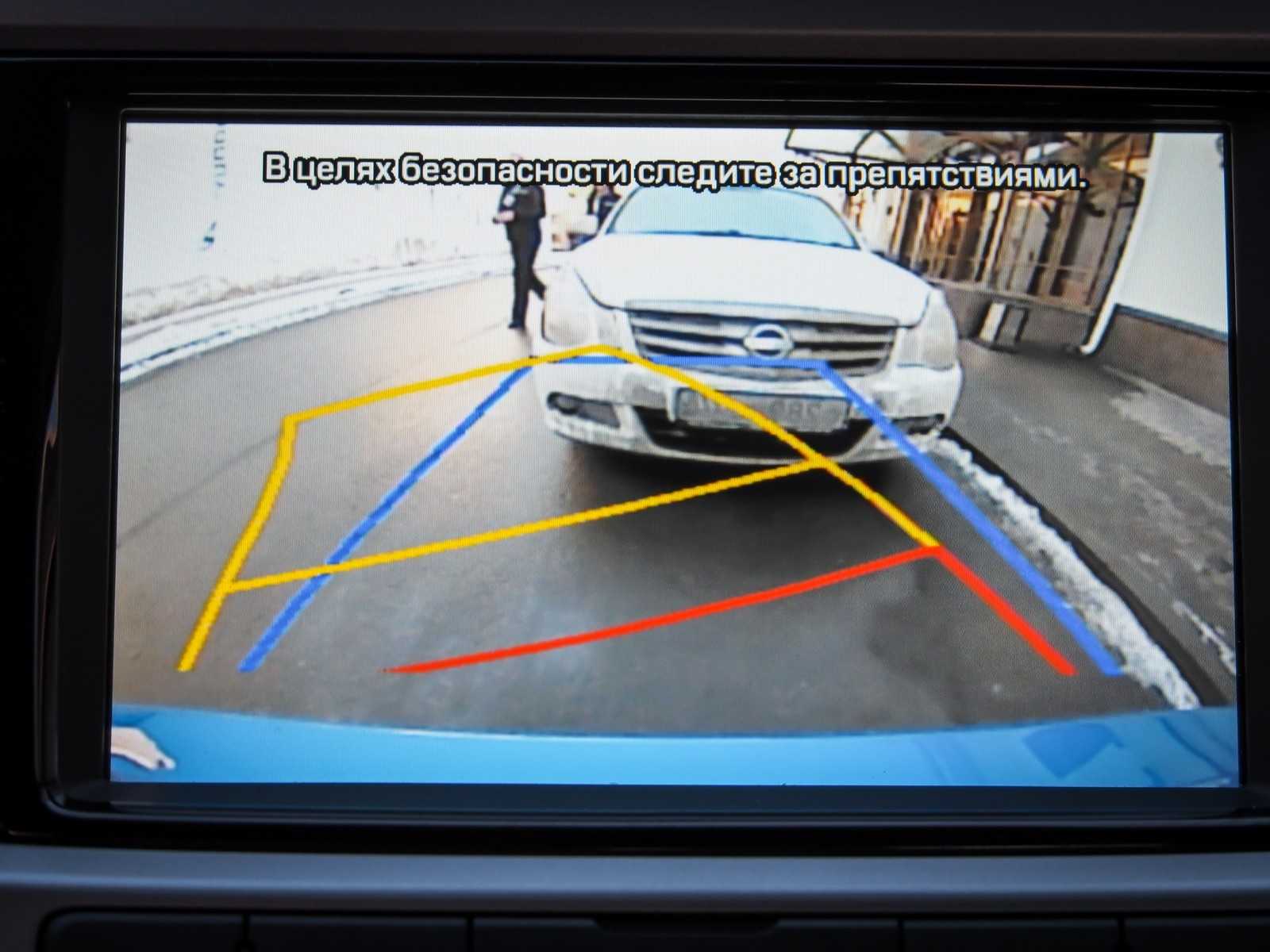

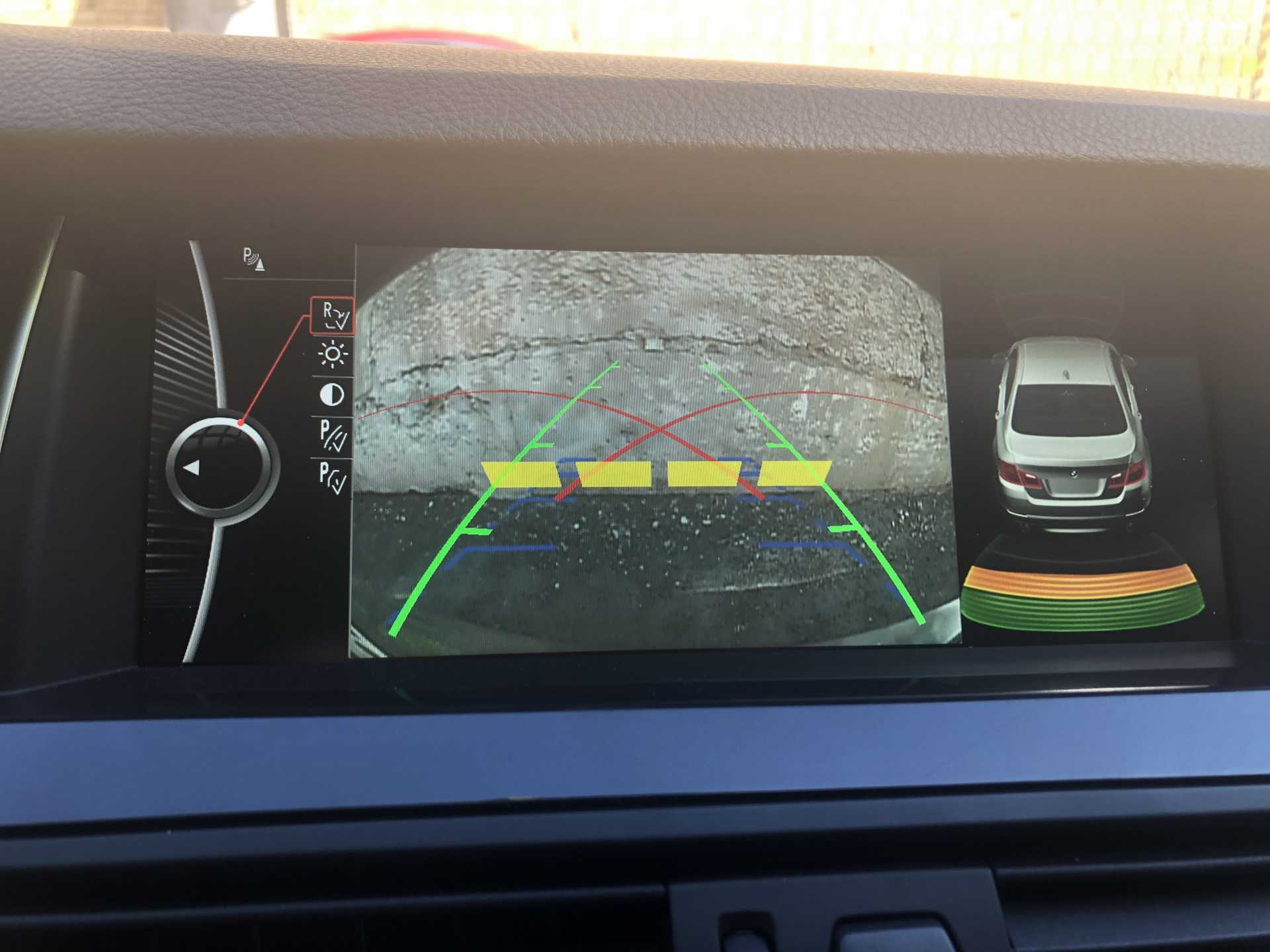

Динамическая разметка — парковочная разметка, меняющая положение линий в зависимости от положения передних колес.

Например: передние колеса повернуты влево

Когда рулевое колесо повернуто, то и парковочная разметка меняет свое положение вместе с ним, предоставляя возможность автовладельцу увидеть траекторию движения, по которой будет двигаться авто.

Как это функционирует и ориентируется на колеса или при повороте рулевого колеса:

Интеллектуальная система с динамичными линиями парковки — это отдельно стоящий блок, который прорисовывает градацию парковочной разметки в зависимости от установленного положения передних колес.

Блок интеллектуальной системы IPAS считывает данные из любой ниже перечисленных автомобильных систем:

Electronic Stability Program (ESP),
Vehicle Stability Control (VSC),
ABS+TCS (VSA),
Dynamic Stability Control (DSC).

Главное минусы, что не все автомобили обладают данными системами, а цена на эту опцию слишком высока и поэтому она доступна для всех но не каждому.

Блок парковочной системы «IPAS» считывает данные линий парковки при помощи OBD2 интерфейса либо из цифровой-CAN шины.

Проверка работоспособности

После настройки задней камеры автомобиля, необходимо убедиться в ее работоспособности, чтобы быть уверенным, что установка была выполнена правильно и она готова к использованию.

Для проверки работоспособности задней камеры произведите следующие шаги:

Запустите двигатель автомобиля и убедитесь, что задняя камера включена. Обычно камера автоматически активируется при переключении задней передачи, но в некоторых автомобилях может быть необходимость активировать ее вручную.
Проверьте изображение на экране мультимедийной системы или специального монитора, предназначенного для задней камеры. Убедитесь, что изображение отображается четко и понятно. Если изображение туманное, размытое или недостаточно контрастное, возможно, необходимо внести настройки и отрегулировать позицию камеры.
Проверьте угол обзора задней камеры. Убедитесь, что камера показывает достаточно широкий угол обзора, чтобы видеть все препятствия и объекты сзади автомобиля. Если камера показывает только узкую область или искажает изображение, возможно, ее положение нужно подкорректировать или выбрать другую камеру с наиболее подходящим углом обзора.
Проверьте работу в темное время суток и в условиях плохой видимости. Убедитесь, что задняя камера дает достаточное освещение, чтобы видеть все препятствия, даже при недостатке естественного света или в темное время суток. Если изображение слишком темное или недостаточно четкое, возможно, потребуется установить дополнительное источников освещения или выбрать камеру с лучшей чувствительностью к свету.
Проверьте функции дополнительных возможностей, если таковые есть. Некоторые задние камеры авто имеют дополнительные функции, такие как линии парковки, датчики приближения и предупреждающие сигналы. Убедитесь, что все эти функции работают должным образом и настроены в соответствии с вашими потребностями.

Если при проверке работоспособности задней камеры автомобиля вы заметили проблемы, необходимо действовать в зависимости от характера проблемы. В некоторых случаях может потребоваться дополнительная настройка или замена камеры.

Важно регулярно проверять работоспособность задней камеры автомобиля, особенно перед длительными поездками или при переустановке. Таким образом, вы будете уверены в ее надежности и готовности к использованию в любой ситуации на дороге

Как установить камеру заднего хода на автомобиль: подробная инструкция

Установка камеры заднего хода на автомобиль может значительно облегчить маневрирование при парковке и повысить безопасность вождения. В этой подробной инструкции мы рассмотрим все шаги установки камеры заднего хода.

Выберите место установки камеры. Лучшим местом является задняя часть автомобиля, непосредственно над номерным знаком. Проверьте, чтобы камера не загораживала регистрационный знак и не мешала открыванию багажника.
Очистите поверхность, на которой будет установлена камера. Убедитесь, что поверхность сухая и чистая от грязи и пыли, чтобы обеспечить надежное крепление.
Откройте крышку обратной стороны камеры и подключите провода

Обычно камеры заднего хода имеют 2 провода: один для питания, другой для передачи видеосигнала.
Прокладывайте провода от камеры к салону автомобиля, уделяя особое внимание безопасности проводки и избегая возможности их повреждения во время эксплуатации автомобиля.
Подсоедините провода камеры к специальному видеорегистратору или монитору. Для этого используйте соответствующие разъемы и следуйте инструкциям, предоставленным производителем оборудования.
Проверьте работоспособность камеры заднего хода, включив задний ход автомобиля и оценив, насколько ярко отображается изображение на мониторе

В случае необходимости отрегулируйте яркость и контрастность.
Закрепите камеру заднего хода на выбранном месте автомобиля. Для этого используйте крепежные элементы, предоставленные в комплекте с камерой или дополнительно приобретенные держатели. Убедитесь, что камера установлена крепко и не трясется при движении.
При необходимости настройки камеры заднего хода для оптимального угла обзора обратитесь к инструкции от производителя или проведите тестирование на парковке.

Таким образом, установка камеры заднего хода на автомобиль является довольно простой процедурой, которую можно выполнить самостоятельно, если вы следуете инструкции и обращаете внимание на мелкие детали. Пользуйтесь полученными знаниями для повышения своей безопасности и комфорта при парковке и маневрировании на заднем ходу
