Регулировка фар лансер 9 с корректором

Предварительная подготовка

Перед тем, как приступить к настройке света фар Лансера 10, необходимо выполнить некоторые предварительные шаги:

1. Проверьте состояние фар. Убедитесь, что фары автомобиля не повреждены и не имеют трещин или сколов.

2. Очистите фары

Важно, чтобы поверхность фар была чистой для получения наибольшей яркости света. Очистите фары от грязи, насекомых и других загрязнений с помощью мягкой ткани и специальных средств для очистки фар

3. Проверьте фокусировку фар. Удостоверьтесь, что фары настроены корректно и свет падает на дорогу исключительно в нужном направлении. Если вы замечаете, что свет фар слишком низко или слишком высоко, необходимо отрегулировать фокусировку.

4. Отрегулируйте уровень нагрузки. Если ваш автомобиль загружен тяжелыми предметами или пассажирами, рекомендуется отрегулировать уровень нагрузки, чтобы свет фар был прицельным и не ослеплял водителей встречных автомобилей.

Следуя этим простым шагам предварительной подготовки, вы обеспечите правильную работу света фар Лансера 10 и повысите безопасность дорожного движения.

Проверка осветительных приборов

Неправильная настройка угла наклона фар приводит к тому, что свет ослепляет других водителей, двигающихся навстречу. Автовладелец может даже не знать об этой проблеме, и только частые клаксоны проезжающих мимо транспортных средств скажут о том, что его машина представляет собой опасность для других участников движения.

Регулировка в любом случае потребуется:

• после замены фар или лампочек в них;
• после ремонта корпуса или бампера.

Перед тем, как перейти непосредственно к регулировке, осветительные приборы следует проверить на наличие сколов или трещин. Проблема с неправильным направлением светового потока может скрываться и в неисправностях такого рода.

Какие лампы используются в подсветке номера

С завода устанавливаются обычные лампы накаливания T10 или W5W. При выборе новых ламп можно выбрать обычные лампы накаливания, или лампы с увеличенным сроком службы. Последние будут служить дольше обычных, при точно таком же освещении, что и обычные.

• OSRAM O-2825 цена от 25 руб шт
• OSRAM O-2825ULT Ultra Life от 40 руб шт увеличенный срок службы
• PHILIPS P-12961 цена от 25 руб шт
• PHILIPS P-12961LLECOCP цена от 40 руб шт увеличенный срок службы
• Маяк 61205бц цена от 7 руб шт недорогой китайский аналог
• Koito 1583 цена от 30 руб шт

Помимо обычных ламп накаливания, можно установить более яркие светодиодные. На сегодняшний день существует достаточно большой их выбор от именитых производителей Osram и Philips, до недорогих китайский. При выборе китайских диодов не следует покупать слишком дешевые, так как срок их службы заметно ниже, чем дорогих.

Слишком длинные светодиодные лампы в подсветку номера на Лансер 9 покупать не стоит, так как они могут просто напросто не залезть в плафон.

Инструкция по самостоятельной замене ламп

Замена ламп подсветки номера производится из багажника. Поэтому открывает его.

Теперь необходимо снять все клипсы крепления обшивки крышки багажника, после чего аккуратно снять ее и убрать в сторону.

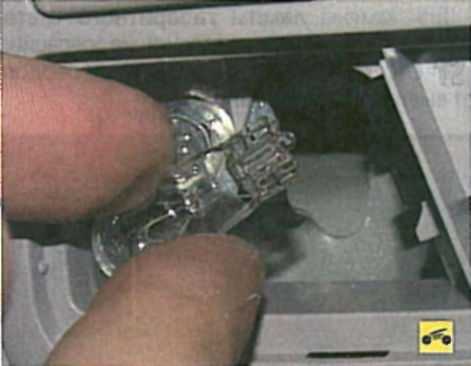

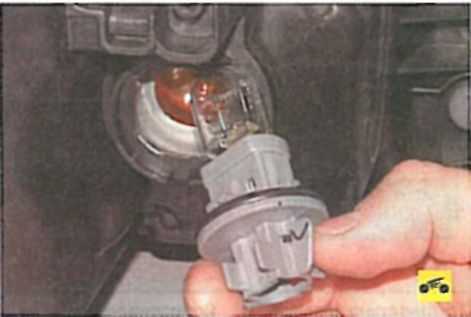

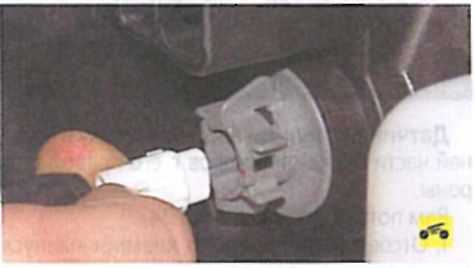

Далее берем патрон лампы подсветки и поворачиваем его против часовой стрелки на 45 градусов, после чего вынимаем из плафона.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности. Если используете светодиодные лампы, то сначала необходимо включить подсветку, чтобы не ошибиться с полярностью ламп, иначе они светить не будут.

На этом замена ламп в подсветке номера Mitsubishi Lancer 9 завершена.

Настройка ближнего света

Для правильной настройки ближнего света фар Лансер 10, следуйте следующим инструкциям:

1. Проверьте, что автомобиль находится на ровной поверхности и груза в багажнике нет.
2. Включите фары ближнего света и установите автомобиль на расстоянии 7-10 метров от стены или забора.
3. Убедитесь, что свет фар падает на поверхность стены прямо и ровно.
4. Отметьте на стене границы светового пятна ближнего света.
5. Настройте высоту фар таким образом, чтобы верхняя граница светового пятна была на уровне низкой части узора звезд знакомства на правой фаре.
6. Используя отвертку, поворачивайте внутренний разъем фары для леворульных автомобилей или внешний разъем для праворульных автомобилей, чтобы переместить границу светового пятна горизонтально.
7. Постоянно следите за положением границы светового пятна ближнего света на стене.

После завершения настройки ближнего света, проверьте свет фар на дороге, чтобы убедиться, что он правильно освещает дорожную полосу и не ослепляет встречных водителей.

Какие лампы применяются в салоне

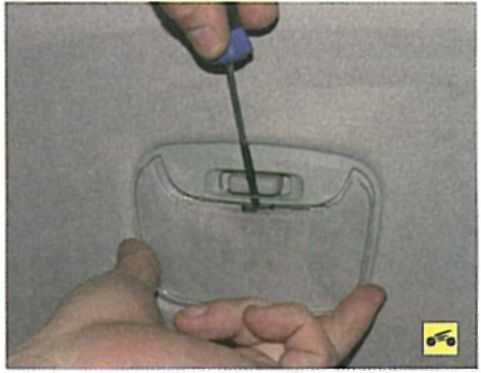

В салоне автомобиля также требуется замена ламп. Например, это освещение самого салона, а также бардачка. К тому же их числа, как и все остальные характеристики, не различаются в зависимости от тела, других факторов. Непосредственно в салоне применяются:

Номер детали конкретной лампы	Позиция
MS820071	Освещение багажного отделения
MR572769	Подсветка кнопки аварийной остановки автомобиля
MS820083	Зажигание прикуривателя и пепельницы

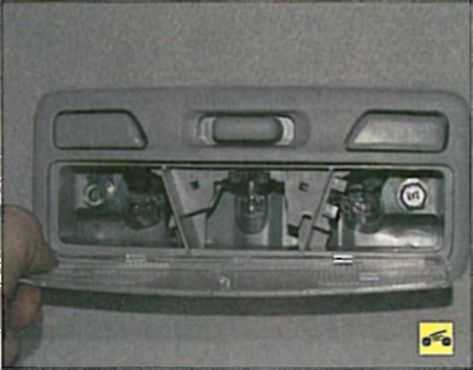

MB877458	Расположен в потолочном светильнике, спереди
MF820513	Потолочный плафон, но расположен прямо по центру салона
MR975280	Общее освещение панели приборов
MN134601	Освещение цифрового одометра
MR444536	Подсветка всех остальных устройств
MR568787	Лампа блока управления
MR460120	Кондиционер с ламповым освещением

Перед покупкой и заменой необходимо ознакомиться со всеми мощностями и другими параметрами осветительных приборов. Это единственный способ избежать проблем с проводкой. У некоторых ламп 2 и более нитей накала, эту проблему необходимо изучить.

Проверка и регулировка высоты фар

Для проверки и регулировки высоты фар Лансер 10 следуйте инструкциям ниже:

1. Припаркуйте автомобиль на ровной плоской поверхности, переключите фары на дальний свет и установите автомобиль на нейтральную передачу.
2. Используя регулировочный винт, который находится рядом с фарами, отрегулируйте высоту светового пучка. Для регулировки вертикального положения фар вращайте винт по часовой стрелке для поднятия фар, или против часовой стрелки для опускания фар.
3. Убедитесь, что световой пучок образует хорошо видимую точку на стене или препятствии. Оптимально, если точка будет расположена на уровне или немного ниже центра фар.
4. Повторите процедуру проверки и настройки для другого фара, чтобы обеспечить симметричность и правильное направление светового пучка.

После проведения проверки и регулировки высоты фар Лансер 10 рекомендуется протестировать световую сигнализацию в условиях ночного времени или при ограниченной видимости, чтобы удостовериться в правильной настройке и безопасной дальности освещения.

Правильная настройка и регулировка высоты фар Лансер 10 является важным шагом для обеспечения безопасности во время вождения в условиях недостаточной освещенности. Рекомендуется проводить проверку и регулировку фар регулярно, особенно после прохождения большого расстояния или при изменении условий эксплуатации автомобиля.

Настройка дальнего света

Настраивать дальний свет фар Лансер 10 необходимо для обеспечения максимально эффективной работы фар и безопасности на дороге.

Вот несколько советов, как правильно настроить дальний свет:

1. Проверьте положение фар. Убедитесь, что фары установлены и закреплены правильно. Они должны быть ровно и не наклонены в сторону или вниз.
2. Выберите правильное место для настройки. Лучше всего настроить дальний свет на открытом пространстве, где вы сможете видеть результаты регулировки.
3. Включите фары и установите отметку на стене. Перед настройкой дальнего света включите фары автомобиля и установите отметку на стене на уровне светового пучка дальнего света.
4. Регулируйте пучок света. Используя регулировку фар, осуществите переключение между ближним и дальним светом и убедитесь, что пучок света дальнего света освещает дорогу на достаточном расстоянии без создания излишнего дискомфорта для встречных автомобилей.
5. Проверьте освещение и дальность света. После настройки дальнего света проедьтесь на темной дороге и убедитесь, что освещение и видимость на достаточном расстоянии соответствуют установленным нормам.

Следуйте этим советам, чтобы правильно настроить дальний свет фар Лансер 10 и гарантировать безопасность на дороге.

Фары на Митсубиси Лансер тюнинг, как снять и установить

Альтернативная замена и оригиналы передних фар

Фары применяют для mitsubishi(07-12).

1. Philips, артикул HB4G7. Комплект состоит из 8 ламп светодиодов, мощностью 20ВТ, световой поток 2500ЛМ. Применяется для главного света. Стоимость от 3700 р.
2. Philips MS, артикул HB4R4C. Комплект состоит из 2 светодиодов на каждой лампе. Мощность 25 ВТ, световой поток 2450ЛМ. Применяют, как свет головной фары с гибким радиатором. Стоимость от 4500 р.
3. Артикул HB4R3A. Используется, как противотуманки, для света в близи. Установленно на каждую лампочку по два LED. Имеет внешний блок и гибкий драйвер. Мощность светового потока 2700 ЛМ, мощность фары 28ВТ, цена от 5000 р.
4. Philips Luxion применяемые для дальнего света, а также вблизи. Каждая лампочка оснащена четырьмя диодами. Комплект выдает 4600 ЛМ и мощность 55 ВТ. Артикул HB454W. Стоимость от 7000 р. Лампочка быстро охлаждается.
5. Philips, артикул HB418W. Лампочка оснащена одним диодом мощностью 19ВТ, применяется для ближнего и дальнего света. Используют блок стабилизирующий ток и предохранитель. Световой поток мощностью 2200 ЛМ, мощность 20ВТ. Цена комплекта от 5700 р.
6. Philips Luxion SEL, артикул 1 лампочка оснащена шестью диодами мощностью потока 2300 ЛМ и 23ВТ. Стоимость от 4360 р.

Все эти типы фар можно дополнить компонентами audi style. Сделать защиту своими руками на фары, установив реснички. Омыватель поможет избавиться от загрязнений автовладельца.

Правая и левая фара имеющая корректор:

Артикул 8301а390, 8301а389. 2141190R и 2141190L. Стоимость правой 2600 рублей, левой 4200 рублей. В комплект входит две фары и проводка.

Правая и левая противотуманная фара с функцией depo:

• MN186265 изготовленно в Китае, артикул mblan07071R правая, цена от 700 рублей. Левая обозначена mblan07071L, стоимость от 700 рублей.
• Правая с артикулом 2142040RUQ стоимость, определенная от 1500 рублей. Левая имеет обозначение 2142040LUQ, стоимость от 1500 рублей.

Оригинальная левая и правая фара, маркировка, корректор:

8301В348 правая с артикулом 8301В260. Стоимость от 21 000 рублей. Левая 8301В347 имеющая артикул 8301В259, цена от 21 00 рублей.

Какие фары устанавливают на Лансер X

• Комплект левая+правая, линзы подстроены под галогенный свет. Артикул 115308. Стоимость от 16 000 рублей.
• Комплект левая+правая с бифокальной линзой под цвет хрома. Артикул 115306. Цена от 26 000 рублей.

Какой цоколь установить на дневной свет: H7 ксеноновый свет.

Комплект левый+правый с биксеноновой линзой, артикулом 115303. Стоимость от 31 000 рублей.

Этот комплект тюнингованная замена оригинала, чтобы автомобиль выглядел более элегантно.

• Фара левая+правая линзованная 8301В427 от 5 570 рублей, 8301В428 от 5 800 рублей. Артикул 39037
• Комплект линзовых ангельских глазок с дхо с артикулами 14384-17100р,14385-17500р, 14386-17800р.
• Ангельские глазки с ауди стиль, r8 и линзы, используются диоды класса Премиум. Артикул 0020018. Отличие автомобиля от других в приобретение неповторимого вида.

Замена смазки внутри вариатора

Перед тем как будет произведена замена масляного продукта в вариаторе, следует приобрести определенный набор инструментов, новый фильтр и уплотнительное кольцо к нему, свежий смазочный материал, подготовить емкость для слития отработки.

СОВЕТ: Перед тем как заменить ТМ, следует разогреть машину, чтобы рабочие жидкости прогрелись, и стали более жидкими, чем они есть. Для этого нужно проехать примерно десять километров на своем Мицубиси.

Автомобиль установите над ямой в гараже, либо необходимо заехать на специализированную эстакаду, это предоставит возможность добраться до сливной пробки вариатора на дне. После этого находите сливное отверстие вариатора, на котором будет установлена пробка. Предварительно подставив емкость, начинаете слив отработанной жидкости, открутив пробку. Дожидаетесь полного слива отработки.

Когда вся смазочная жидкость стекла в тару для неё, прочистив, установите пробку на место. После чего заливаете продукт внутрь агрегата до отметки HOT на измерительном щупе. После этого садитесь за руль и проезжаете около 10-15 километров, таким образом, масло промоет всю систему и она будет готова к заливке новой смазочной жидкости.

Снова заезжаем на эстакаду или яму и сливаем всё масло в тару. Когда слив будет окончен, снимаете крышку на агрегате, отвинчивая болты, на которых она закреплена. После этого заменяете старый фильтр на новый, а так же меняете его уплотнительное кольцо. Устанавливаете все детали агрегата на старое место и заливаете новое масло, по отметке HOT на измерительном щупе.

СОВЕТ: После заливки свежей смазки, следует включить зажигание и позволить автомобилю поработать на холостом ходу, а затем снова в согласии с отметкой на щупе долить масляную жидкость, которая уплотнится после начала работы автомобиля.

Примерно через такой же интервал времени, как и для замены смазки внутри вариатора, требуется смена масляных жидкостей внутри коробки передач Mitsubishi Lancer 10. Так же производится обслуживание на автомобиле Митсубиси Лансер 9, никакой разницы, по сути, нет.

Специалисты рекомендуют использовать трансмиссионную смазку в вариаторе Лансер, такого же типа и такой же марки, что и для коробки передач.

Водители рекомендуют для Митсубиси использовать следующие трансмиссионные масла:

• DiaQuenn CVT – смазка с минеральным составом, поэтому её работа в зимний период несколько хуже чем летом;
• Nissan NS-2 – аналог вышеуказанного ТМ, при этом более дешевый;
• Mitasu CVT – недорогое ТМ, малоизвестный, но при этом довольно качественный продукт, десятый Митсубиси Лансер очень любит данную смазку;
• Eneos CVT – идеальный масляный продукт для вариаторной коробки передач Митсубиси Лансер, но его стоимость очень высока.

Можно использовать и другие смазочные материалы, которые соответствуют требованиям, указанным в инструкции по эксплуатации автомобиля

Но обратите внимание, что от качества используемого ТМ зависит долговечность службы КПП

Подготовка к настройке фар

Перед тем как приступить к настройке фар в Митсубиси Лансер, необходимо подготовиться и убедиться в наличии всех необходимых инструментов и материалов. Вот что вам понадобится для этой процедуры:

• Отвертки: для разводки проводов и регулировки фар.
• Изолента: для изоляции проводов и фиксации их положения.
• Измерительная лента: для проверки высоты и направления фар.
• Уровень: для обеспечения горизонтального положения фар.
• Руководство по эксплуатации: чтобы узнать, какие параметры должны быть установлены.

Прежде чем начать настройку фар, рекомендуется также проверить состояние самой фары и линзы. Убедитесь, что они не повреждены и не имеют царапин, которые могут снизить качество света. Если необходимо, замените поврежденную фару или линзу.

Кроме того, для успешной настройки фар вам потребуется подготовить автомобиль. Установите его на ровной и горизонтальной поверхности, включите ручник, а также выключите запасные блокирующие девайсы, которые могут мешать доступу к фарам и регуляторам.

Регулировка света фар Mitsubishi Lancer 9

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

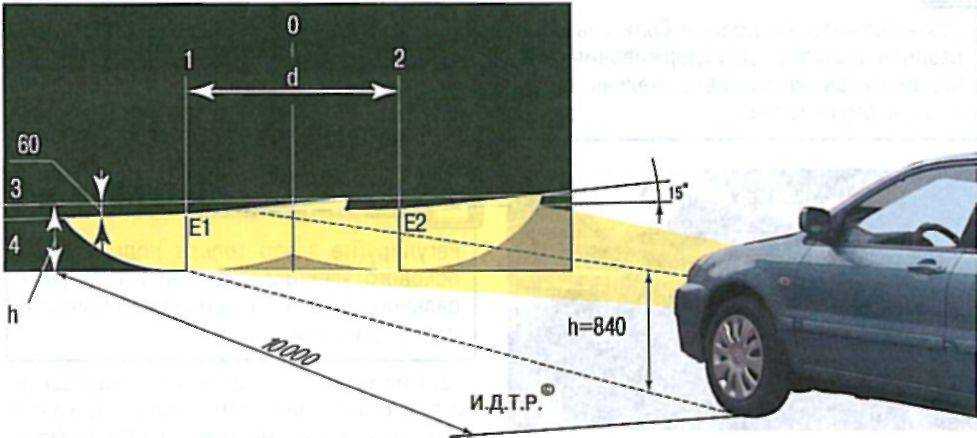

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

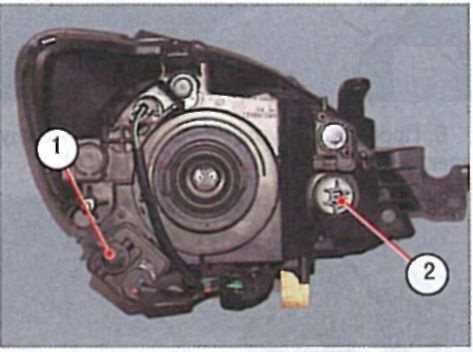

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

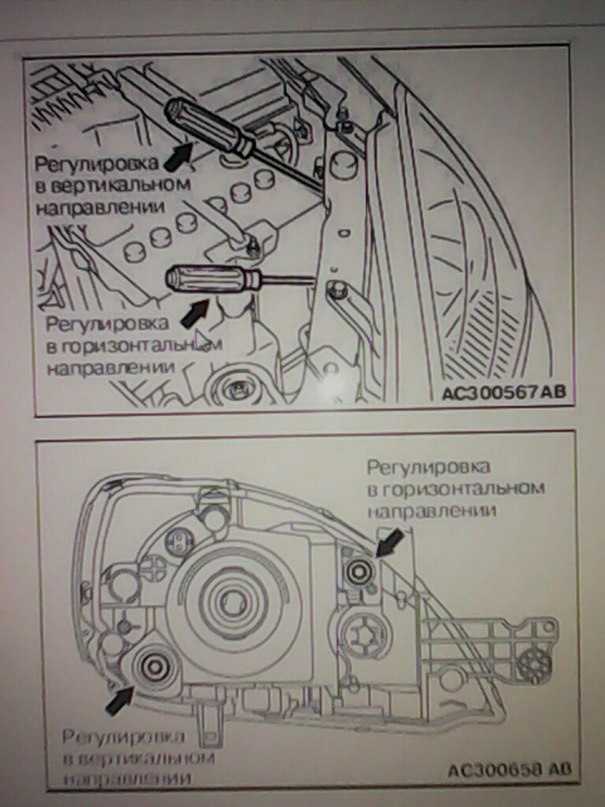

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

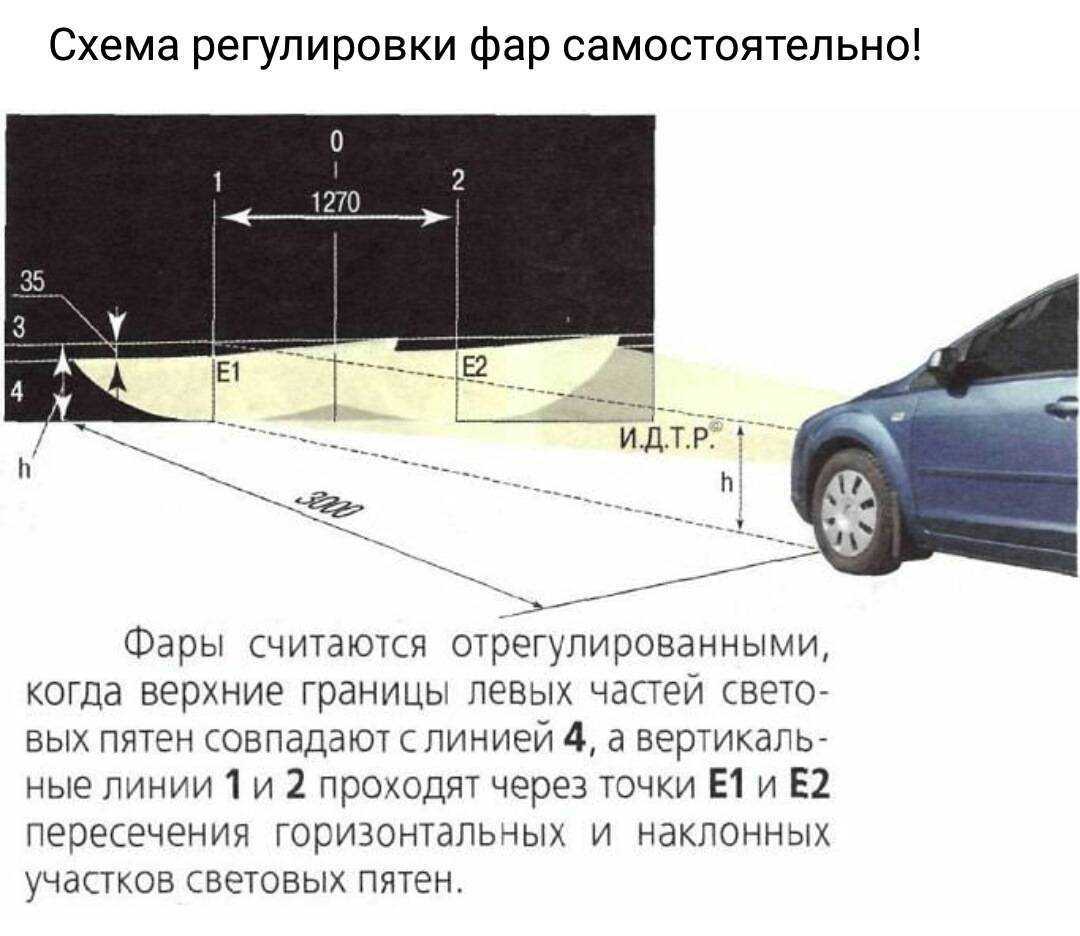

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Источник

Как установить ангельские глазки в фары лансера 10

Перед тем, как начать устанавливать ангельские глазки, нужно провести процедуру снятие фары лансера 10. Сначала необходимо снять фару с закрепляющего механизма. Дальше нужно разобрать и отделить крепление от ближнего света. Нагреваем шов до момента расплавления герметика и открытия стекла. Делать это не сложно. Необходимо найти ящик в 2.5 раза больше фары и нагревать воздух с помощью обычного фена. Фен нельзя направлять на фару так, как она деформируется от температуры. Ножом убираем оставшийся герметик или применив растворитель.

Проводим очистку фары от мусора, не дотрагиваясь до отражателей, чтобы не оставлять следы от рук. Далее на стекло необходимо нанести клей и начать приклеивать ангельские глазки.

Перед созданием ангельских глазок, нужно определится с расцветкой. Нужно делать под окрас автомобиля. На темный окрас кузова автомобилей устанавливают белые ангельские глазки, на светлые тона синие и диодного цвета. Также есть вариант покрасить весь бленд краской в темный цвет, но это для светлых автомобилей. Важный элемент крепления”ангельских глазок”, светящаяся диодная сторона должна находится поверх клеющей стороны. Вся проводка должна быть убрана в насечку у фары.

Эти фары продаются, но не стоит брать китайскую подделку. Многие задают вопрос, сколько стоит аутлендер xl и Evo за комплект. Каждый комплект для двух разных марок стоит от 2 200 рублей.

Для чего проводят тюнинг

Такому тюнингу подвергаются не только автомобили Российского производства, но и известные марки такие, как Лансер. Фары ангельские глазки создают вид агрессии, неповторимости и индивидуальной мощности. Проведя полировку и тонировку автомобиль создаст впечатление дикого зверя. Особенно такими качествами может похвастаться спортбаки, оборудованные амортизаторами раллиарт. Перед тем, как принять решение о тюнинге своими руками, необходимо хорошо подумать. С первого раза может не получиться. Это работа требует терпения и умение. Стоит ли разворотить свои фары ради установки ангельских глазок.

Перед началом работы нужно проконсультироваться у специалистов или посмотреть видео, обучающее правилам тюнинга. Работа, сделанная своими руками, купив китайские фары приведет к финансовым и имущественным растратам. Обратившись в специализированные сервисы, автовладелец сэкономит на работе и последствиях в будущем автотранспорта.

Регулировка высоты фар

Регулировка высоты фар является важной процедурой для обеспечения безопасности на дороге. Неправильно настроенные фары могут ослеплять других водителей или не освещать дорогу достаточно хорошо

Величина светового потока фар должна соответствовать нормам.

Для регулировки высоты фар вы можете воспользоваться следующей инструкцией:

1. Подготовьте автомобиль: выровняйте его на ровном горизонтальном участке дороги, чтобы оно никак не наклонялось.
2. Включите фары автомобиля в режиме ближнего света.

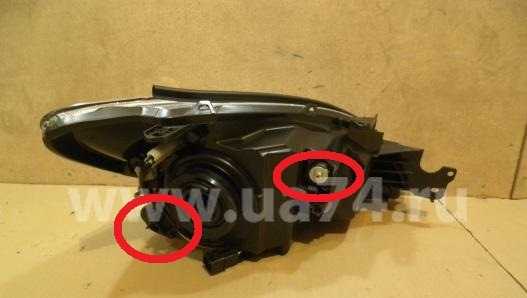

3. Откройте капот и найдите регулировочные винты на задней стенке фарового блока. Обычно они находятся ближе к верху фары.
4. Используя отвертку, ослабьте регулировочные винты.
5. Затем начните вращать регулировочные винты, чтобы поднять или опустить фары. Вращение винтов по часовой стрелке повышает фары, а против часовой стрелки — понижает их.
6. Проверьте высоту фар, основываясь на тестовой полосе света на ровной поверхности. Фары должны быть выровнены таким образом, чтобы лучи света падали прямо на полосу.
7. Закрепите регулировочные винты, чтобы предотвратить дальнейшую их перемещение при вибрации.

После регулировки высоты фар рекомендуется проверить их на реальной дороге в условиях плохой видимости или в темное время суток. Также следует отметить, что регулировку фар лучше доверить специалистам на СТО.

Kia Rio (2015 год). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Процесс самостоятельной замены стекла на Лансер 10

После того, как стекла для фар на Lancer X были приобретены, следует непосредственно приступать к замене. Эту операцию можно выполнить самостоятельно, для этого потребуется:

• Отогнать машину в хорошо освещенное и теплое помещение (в летнюю пору, операцию выполняют на улице).
• Тщательно вымыть рабочие поверхности.
• Запастись набором необходимых инструментов (плоская и крестовая отвертки, ключ на «10», двусторонний или малярный скотч, герметик, строительный фен).
• Демонтировать фару с автомобиля.
• Снять старое, и поставить новое стекло.
• Установить фару на машину.

Для доступа к фаре, на машине понадобится снять передний бампер. Для этого, демонтируют пластиковую накладку, с помощью откручивания шести пистонов, расположенных под крышкой капота, далее снимают радиаторные заглушки, и с помощью ключа демонтируют два болта «на 10». После бампер аккуратно снимают с клипс. Таким образом, автомобилист получает доступ к самим осветительным приборам. Они держатся на 4 саморезах, которые можно открутить с помощью крестовой отвертки. Далее фары отсоединяют от контроллера, и изымают из корпуса авто.

Замена ламп Mitsubishi Lancer 9

Перед заменой ламп в фарах, фонарях и перед ремонтом другого электрооборудования отсоедините провод от клеммы «минус» аккумуляторной батареи.

Так расположены лампы в блок-фаре:

1 – лампа указателя поворота;

2 – лампа ближнего и дальнего света фар;

3 – лампа габаритного света.

Для замены ламп в левой блок-фаре снимите аккумуляторную батарею.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . и выньте его вместе с лампой.

4. Выньте лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы ближнего и дальнего света фар в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов лампы.

2. . отогнув крепления, снимите уплотни-тельную манжету лампы.

3. Выведите концы пружинного держателя из прорезей в оптическом элементе фары.

4. . и выньте лампу.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного света в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . выньте его вместе с лампой.

4. . и извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции.

1. Снимите боковой указатель поворота с автомобиля (см. «Замена бокового указателя поворотов»), не отсоединяя от патрона лампы колодку с проводами.

2. . выньте патрон вместе с лампой.

3. . и выньте лампу из патрона.

4. Установите новую лампу в порядке, обратном снятию.

Для замены ламп заднего фонаря выполните следующие операции.

Так расположены лампы в заднем фонаре:

1 – лампа заднего указателя поворота -однонитевая лампа номинальной мощностью 21 Вт (WY21W);

2 – лампа стоп-сигнала и габаритного света –

двухнитевая лампа номинальной мощностью 21 и 5 Вт (W21/ 5W);

3 – внутренняя лампа габаритного света -однонитевая лампа бесцокольного типа номинальной мощностью 5 Вт (W5W);

4 – лампа света заднего хода – однонитевая лампа бесцокольного типа номинальной мощностью 16 Вт (W16W). Номинальная мощность устанавливаемых ламп нанесена на корпусе фонаря напротив установочных отверстий ламп.

2. Поверните патрон лампы стоп-сигнала и габаритного света против часовой стрелки.

3. . и выньте его из фонаря вместе с лампой.

4. Извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

6. Лампу света заднего хода, внутреннюю лампу габаритного света и лампу заднего указателя поворота замените аналогичным образом.

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.

1. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки.

2. . и выньте его из фонаря вместе с лампой.

3. Извлеките лампу из патрона.

4. Установите лампу дополнительного стоп-сигнала в порядке, обратном снятию.

Для замены лампы в противотуманном фонаре выполните следующие операции.

1. Поверните патрон против часовой стрелки, выньте его из отражателя фонаря.

2. . и извлеките лампу из патрона.

3. Установите лампу заднего противоту-манного фонаря в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака снимите обивку крышки багажника (см. «Замена замка крышки багажника»).

1. Поверните патрон против часовой стрелки.

2. . выньте его из фонаря.

3. . и извлеките лампу из патрона.

4. Установите лампы фонарей освещения номерного знака в порядке, обратном снятию.

Для замены лампы фонаря освещения багажника вам потребуется отвертка с плоским лезвием.

1. Подденьте фонарь отверткой.

2. . разверните его.

3. . и извлеките из него лампу.

4. Установите лампу в порядке, обратном снятию.

Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Подденьте рассеиватель плафона отверткой, обернутой изоляционной лентой.

2. . снимите рассеиватель с плафона.

3. . и извлеките из него неисправную лампу.

4. Установите лампу в плафон в порядке, обратном снятию.

Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Подденьте рассеиватель плафона отверткой, обернутой изоляционной лентой.

2. . снимите рассеиватель с плафона и извлеките из него неисправную лампу.

3. Установите лампу в плафон в порядке, обратном снятию.

Как отрегулировать свет на Киа Рио?

Второй способ

Второй способ потребует использования технического оборудования, корректировщика и некоторых навыков работы с ним. Некоторые автомобили могу быть снабжены гидрокорректировщиком. Для реализации второго способа транспортное средство потребуется предварительно подготовить.

• залить полный бак бензина;
• посадить за руль ассистента, чьи весовые характеристики совпадают с весом водителя, значительное отличие собьет точность настроек;
• измерить давление в шинах;
• проверить целостность всех осветительных приборов, отсутствие сколов и трещин;
• проверить подвеску, ее недостатки также могут повлиять на настройку.

Далее необходимо поставить машину в 10 метрах от стены и начать регулировку в следующей последовательности:

• прочертить на стене горизонтальную линию, равную расстоянию между внутренними краями фар, отметить их местоположение точками или звездочками;
• прочертить еще две параллельных линии. Первая – на 12 см ниже, чем основная, вторая же ляжет на 20 см выше основной;
• привести корректор ширины освещения на начальный уровень, выкручивая его ручку;
• добиться максимального совпадения нижней начерченной линии с верхним краем создающегося при включении фар светового пятна;
• луч противотуманной фары должен при этом попадать ровно на верхнюю линию;
• точки пересечения двух лучей должны попасть на верхнюю и нижнюю горизонтальные линии;
• контролировать все время показания корректора или гидрокорректора, которые должны сохранять стартовое положение.

Очевидно, что технология настройки и регулировки света доступна любому автовладельцу. Проводить ее лучше в сумерки, чтобы солнечный свет не мешал фиксации направления светового потока.

Желательно проводить ее с помощником, проверяя с его помощью свои наблюдения. Таким образом корректировать можно только фары с галогеновыми лампочками, если на автомобиле установлены газоразрядные, придется обращаться на сервис, оснащенный специальными стендами.

Автолюбитель, знающий, как самостоятельно отрегулировать фары на Киа Рио, точно не попадет в аварийную ситуацию из-за неправильной работы осветительных приборов. Операция не требует вложения сил и средств, занимает минимум времени, но гарантирует безопасность движения.

Отличие бампера рестайла от дорестайла на Лансер 9: что лучше?

Основная цель рестайлинга передка автомобиля заключалась в улучшении аэродинамических свойств. Модернизированный бампер отличается большими габаритами, а также наличием широкой сетки радиатора с мелкозернистыми ячейками, что позволило увеличить качество охлаждения даже на малых скоростях.

Также увеличение объема бампера придало автомобилю нотки агрессивности, в результате чего машина приобрела более спортивный стиль, существенно преображая роль городского транспортного средства. Опционально на новый передок устанавливался алюминиевый шкильд на сетку радиатора под капот, что также улучшает аэродинамику и качество воздухозабора транспортного средства.

Модернизация передка коснулась не только формы, но и материалов, используемых для изготовления – улучшенный бампер для Лансер 9 можно приобрести как из ABS-пластика, так и из стекловолокна. Выбирать передний бампер на Лансер 9 необходимо строго по VIN-коду транспортного средства или артикулов комплектующих, проверив запчасти на совместимость на официальном сайте Митсубиси. Расположение и количество фиксирующих защелок может отличатся на автомобилях, что объясняется различием в параметрах и габаритах кузовной архитектуры.

Основные выводы

Замена ламп ближнего света на Мицубиси Лансер 10 не представляет никакой сложности и не требует использования специальных инструментов. Возможно, кто-то из читателей может дать дополнительные сведения по этому вопросу, что было бы весьма полезно для начинающих автолюбителей. Опытных водителей мы призываем размещать свои мнения и советы, которые смогут помочь некоторым новичкам.

Оптика в машине отвечает за безопасность водителя, его спутников и других участников дорожного движения

Именно поэтому важно держать фары в исправном состоянии, все огни должны нормально гореть – это касается, дальнего, ближнего света, габаритов, поворотников и т.д. Если одна лампа перегорела, необходимо сразу провести ремонт или оставить машину в гараже до тех пор, пока оптика не будет восстановлена. Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить

Речь пойдет о передних и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика.
