Проверка и регулировка оптики на Тойоте Королле
Прежде всего, запускаем двигатель. После этого включаем оптику и проверяем, совпадают ли граничные линии света с линиями на ватмане. Делаем все в точности как указанно на схеме ниже.
Нужно отрегулировать всего лишь один веет свечения либо дальний свет, либо ближний – это связано с тем, что оптика представляет собой единый блок, где регулировка одного параметра, автоматически настраивает второй параметр.
Для регулировки по вертикали нам надо покрутить винт, который расположен на оптике, точно там же, где указанно на фото.
Осуществлять настройку надо при помощи отвертки. Регулировать необходимо в соответствии с вышеуказанной схемой, где необходимо достичь соответствия в линиях света с линиями на ватмане.
Винт поворачивается по часовой стрелке, однако если фары сильно задраны верх винт необходимо слегка выкрутить.
Отрегулировав вертикаль свечения, переходим к горизонтальной регулировке. Опять же с помощью отвертки мы регулируем, подкручивая уже другой винт, местоположение которого указано на рисунке.
Настроив горизонталь по ватману, можно считать процесс настройки головной оптики законченным. Скручиваем ватман, но не выбрасываем. Вдруг вам он или вашим знакомым еще пригодится. Сложный процесс или нет судить вам, однако не стоит отрицать, что придется постараться, чтобы сделать все правильно.
https://youtube.com/watch?v=E0744IgpQfI
Замена ремня ГРМ в двигателе Toyota 5A-F/FE/FHE 1.5 л.
Ремонт и обслуживание
Термостат: принцип работы, распространенные неисправности и замена
Ремонт и обслуживание
Как заменить пружину амортизаторов
Ремонт и обслуживание
Замена сайлентблоков на Тойоте Филдер: поэтапная инструкция
Три основных способа
- Покупка фар еврообразца и установка их на японский автомобиль. Данный способ мало кто использует, поскольку он достаточно затратный и популярностью среди автолюбителей не пользуется.
- Повторяет ранее указанный метод — заклеивание хрустальных фар непрозрачной пленкой.
- Изменение направления светового пучка путем поворачивания лампочек вокруг своей оси.
Регулировка фар «Ниссана» представляет довольно сложную процедуру, поскольку отражатели на указанной машине имеют проблематичную конструкцию и несимметричную форму. Некоторые мастера умудряются провести замену родной «ниссановской» лампочки на Н4.
Эти действия они проводят методом обрезания цоколя и поворачиваний лампы на требуемый угол, для правильного направления светового пучка.
Но если вы не уверены в своих силах, то экспериментировать над столь чудесной машиной не стоит.
Регулировка фар («Мазда» не исключение) предусматривает выполнение следующих действий:
- Проведите проверку давления воздуха в шинах и приведите его в норму.
- Выставите авто на горизонтальной поверхности. Машина не должна быть перегруженной.
- Посадите в машину 1 человека.
- Авто должно стоять перпендикулярно препятствию на расстоянии 3 метров от него.
- Включите фары.
- Проводя регулировку одной фары, другую закрывайте рукой.
- С целью проведения зарядки аккумулятора активизируйте двигатель.
- Зажгите ближний свет.
- Проведите установку в нулевое положение.
- Используя регулировочный винт, перенастройте фары.
После того как проведена регулировка фар на японских авто своими руками, желательно провести тестирование машины, которое должно осуществляться в вечернее время. Поставьте транспортное средство на ровной горизонтальной поверхности в 40 метрах от любого препятствия.
Это может быть как стена, так и дом. При этом следует удостовериться, что верхняя граница светового пучка не размещается выше 1/2 высоты фары над поверхностью земли.
Тестирование должно показать достаточную для обзора освещенность дороги. Это необходимо для различения малейших неровностей на расстоянии от 3 до 40 метров.
Основные принципы настройки
Настроить фары Toyota Corolla 150 в домашних условиях достаточно просто, если вы будете следовать следующим основным принципам:
При осуществлении настройки обратите внимание на окружающий трафик и безопасность.
Проверьте, что фары находятся на нейтральной высоте.
Проверьте, что фары установлены ровно и без перекосов.
Осмотрите оптику фар и убедитесь, что она не повреждена и чиста.
Включите дальний свет и проверьте, что он освещает дорогу на нужное расстояние.
Включите ближний свет и проверьте его освещенность и направление.
Проверьте, что поворотные фары работают корректно.
Убедитесь, что фары не создают ослепляющего эффекта для встречного трафика.
Повторно проверьте настройку после завершения процедуры.
Следуя этим простым принципам, вы сможете установить оптимальную настройку фар своего автомобиля Toyota Corolla 150 и обеспечить безопасное и комфортное вождение в любых дорожных условиях.
Как настроить фары Toyota Corolla 150
Многие владельцы автомобиля Toyota Corolla 150 сталкиваются с проблемой неправильной настройки фар. Неправильная настройка фар не только может создавать неудобства водителю, но также может быть опасной для других участников дорожного движения. В этой статье мы расскажем о том, как правильно настроить фары Toyota Corolla 150, чтобы обеспечить максимальную безопасность на дороге.
Шаг 1. Подготовка автомобиля
Перед началом настройки фар необходимо убедиться, что автомобиль находится на ровной поверхности и установить автомобиль в горизонтальное положение. Также следует установить автомобиль на расстоянии 3-4 метра от стены или другого препятствия.
Шаг 2. Настройка вертикального угла
Для настройки вертикального угла фар используйте отвертку с крестовой головкой. Вращайте отверткой винт на фаре вверх или вниз до достижения нужной позиции. Правильный вертикальный угол настройки фар может быть различным в зависимости от типа фар, поэтому рекомендуется ознакомиться с инструкцией автомобиля или обратиться к специалисту.
Шаг 3. Настройка горизонтального угла
Для настройки горизонтального угла фар вращайте отверткой винт на фаре влево или вправо до достижения нужной позиции. Также следует учесть, что настройку горизонтального угла фар нужно проводить с учетом условий дорожного движения и обеспечивать максимальный обзор при минимальном ослеплении других участников движения.
Шаг 4. Проверка настройки фар
После настройки фар необходимо проверить их работоспособность и правильность настройки. Для этого можно включить фары и проверить, что лучи света стоят на одном уровне и не перекрывают друг друга. Также следует убедиться, что освещение дороги происходит на правильное расстояние и не создает ослепление для других участников движения.
Шаг 5. Регулярная проверка и настройка фар
Регулярная проверка и настройка фар является важной составляющей безопасного вождения. Рекомендуется проверять и настраивать фары Toyota Corolla 150 каждые несколько месяцев или при необходимости, например, после сильного удара или замены фар
Также следует обращать внимание на состояние лампочек и при необходимости их заменять
Благодаря правильной настройке фар Toyota Corolla 150 вы сможете обеспечить максимальную безопасность на дороге и снизить риск возникновения неприятностей. Если у вас возникли трудности или неуверенность в проведении настройки фар, рекомендуется обратиться к профессионалам автосервиса для получения квалифицированной помощи.
Инструменты для настройки фар
Для правильной настройки фар вашего Toyota Corolla 150 вам понадобятся следующие инструменты:
|
1. Отвертка |
|
2. Ключ для регулировки высоты фар |
|
3. Рулетка или лента для измерения расстояния |
|
4. Маркер или кусок мела для обозначения необходимых точек |
С помощью отвертки вы сможете открутить крепления, чтобы получить доступ к регуляторам фар. Ключ для регулировки высоты фар поможет вам точно настроить вертикальное положение фар. Рулетка или лента позволят вам измерить необходимое расстояние между автомобилем и поверхностью, на которую проецируется свет фар. Наконец, маркер или кусок мела помогут вам обозначить точки, в которые необходимо нацелить фары.
Не забывайте, что для настройки фар необходимо также ознакомиться с инструкцией производителя и следовать рекомендациям, указанным в руководстве по эксплуатации автомобиля.
Настройка левой и правой фары отдельно
Настройка фар автомобиля Toyota Corolla 150 позволяет оптимизировать освещение дороги и обеспечить безопасное движение в условиях недостаточной видимости. Чтобы правильно настроить фары автомобиля, следуйте инструкциям ниже:
Настройка левой фары:
- Паркуйте автомобиль на ровной, горизонтальной поверхности и убедитесь, что передний бампер полностью оттянут.
- Включите свет фар и установите переключатель фар на режим ближнего света.
- Отметьте на стене горизонтальную линию, соответствующую высоте центра фары.
- Поместите автомобиль на расстоянии 7-8 метров от стены.
- Настройте луч света фары на расстоянии от 2 до 2,3 метров от пола.
- Убедитесь, что левая фара освещает дорогу равномерно и не слепит водителей встречных автомобилей. В случае необходимости, отрегулируйте положение фары с помощью регулировочного винта.
Настройка правой фары:
- Повторите шаги 1-4 для настройки правой фары.
- Установите переключатель фар на режим дальнего света.
- Отметьте на стене вертикальную линию, соответствующую высоте центра фары.
- Настройте луч света фары на расстоянии от 2 до 2,3 метров от пола.
- Убедитесь, что правая фара освещает дорогу равномерно и не слепит водителей встречных автомобилей. В случае необходимости, отрегулируйте положение фары с помощью регулировочного винта.
После настройки левой и правой фары отдельно, рекомендуется проверить работу фар в реальных дорожных условиях и в случае необходимости произвести дополнительную настройку. Следите за качеством освещения и регулярно проверяйте состояние фар автомобиля Toyota Corolla 150.
Подготовительный этап регулировки оптики
Перед тем как говорить о настройке фар и рассматривать поэтапную инструкцию по их настройке стоит основательно подготовить свою Короллу к данному процессу. Для этого нам понадобится:
Убедиться в том, что кузове автомобиля в районе фар не имеет деформированных мест, обязательно проверить правильность установленной оптики;
Во-вторых, нам надо убедиться в том, что масло в автомобиле залито до необходимого уровня;
В-третьих, необходимо проверить давление в шинах
Очень важно чтобы все шины были накачаны одинаково;
Перед тем как настраивать фары нам необходимо полностью освободить багажник от всего лишнего;
Залить полный бак бензина – необходимо для того что бы машина была полностью сбалансирована;
На водительское место необходимо посадить человека в районе 75 кг;
В автомобилях с ручной регулировкой необходимо выставить значение «0», в точности как показывает картинка расположенной ниже;
И наконец, если Тойота Королла обладает регулируемой подвеской, то ее необходимо максимально опустить.. Подготовив саму Тойоту Короллу, мы переходим к следующему пункту – нужно выбрать и подготовить место, в котором будет происходить настройка головной оптики

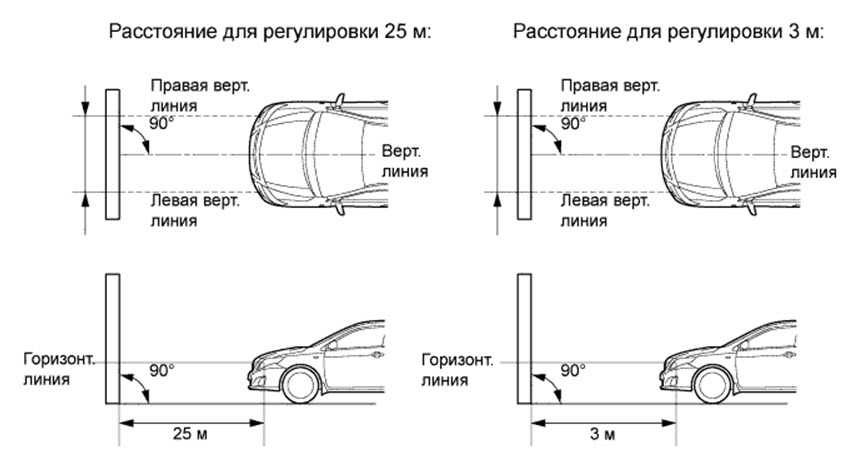

Машину необходимо разместить у стены в темном месте, обязательно чтобы она была ровно под углом 90 градусов по отношению к стене
Подготовив саму Тойоту Короллу, мы переходим к следующему пункту – нужно выбрать и подготовить место, в котором будет происходить настройка головной оптики. Машину необходимо разместить у стены в темном месте, обязательно чтобы она была ровно под углом 90 градусов по отношению к стене.

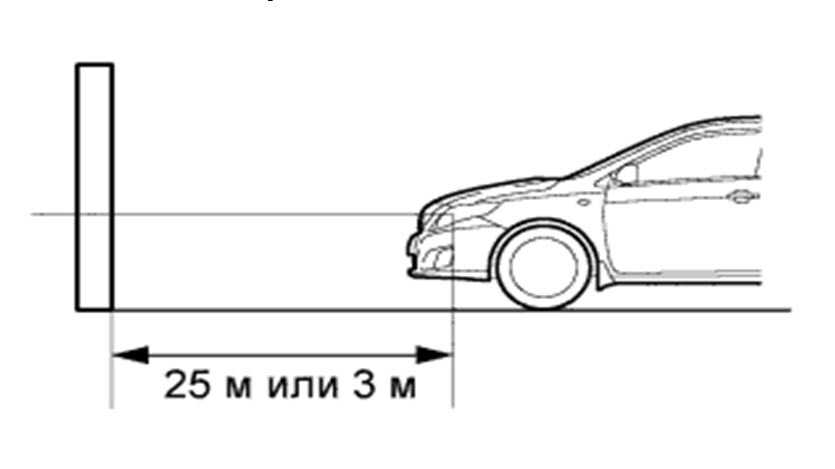

Помимо этого нужно выставить расстояние 25 метров от стены, если расстояния не хватает можно расположить автомобиль в 3 метрах.
После того как Королла и место подготовлены, нам понадобится ватман, который заменит экран или стену. На бумаге нужно провести вертикальную линию четко посередине. Сделать нужно в точности как показывает рисунок – соблюдая углы и расстояние.
После установки «экрана» нужно начертить остальные линии, а точнее оси, в точности как показывает рисунок
Здесь важно знать:
- Осевые линии для проверки ближнего и дальнего света головной оптики разные;
- Надо нанести метки ламп оптики, желательно которые используются в качестве отметки центра производителем. Как правило, эти отметки есть на фарах.
Теперь давайте разберемся с линиями. Горизонтальная – это уровень отметок на оптике производителями, то есть на ватмане должна быть линия на той высоте, на которой находятся отметки производителей на ней.
Левая и правая линии соответствуют этой же отметке производителя, только расположены они уже вертикально. Провести их нужно так, что бы они пересекали горизонтальную. Сделав это можно перейти к самой регулировке.
Как производится регулировка?
Вам потребуется завести автомобиль и включить фары, чтобы проверить, насколько совпадают линии, нанесенные на бумагу, с границами света фар.
Вам не понадобится отдельно регулировать ближний и дальний свет, так как устройство оптики таково, что настройка одного элемента ведет к автоматической подстройке под него другого.
Фары имеют специальный винт, который помогает осуществить регулировку; налегать на него сильно не следует, так как он может легко сломаться. Настройка осуществляется отверткой. Делать это потребуется, пока все линии не совпадут. Хорошо отрегулированные фары четко граничат с начерченными линиями. Вращение винта происходит по часовой стрелке. Иногда бывает, что фары смотрят вверх, для того чтобы это исправить, винт можно немного выкрутить.
Регулировать нужно сначала по вертикали, затем по горизонтали. Когда все линии совпадут, процесс регулировки можно считать оконченным. Если винт сломанный, справиться с задачей будет сложнее, но его можно высверлить и заменить на другой. Главное – не повредить при работе резьбу.
Настройка фар не займет много времени, если грамотно подойти к этому процессу и выполнить все рекомендации правильно. Основную сложность составляет поиск ровной поверхности и стены, поэтому удобнее обратиться в автосервис.
Настройка света головной оптики это достаточно сложный процесс. Производить настройку на современных автомобилях должен специалист или человек уже разобравшийся в этом непростом деле. Как правило, четко отрегулировать фары с первого раза удается не многим, так как при регулировке есть множество нюансов. Регулировка фар на Тойоте Королле процесс осуществимый, только если четко следовать инструкции и указаниям. Но перед тем как начать настройку фар, стоит основательно подготовить автомобиль к данному процессу.
