Как настроить карбюратор на скутере сузуки летс 2

Как настроить работу двигателя на холостом ходу

Работы по настройке системы питания выполняются после разогрева двигателя до рабочей температуры. Все типы карбюраторов, установленные на скутерах, оснащены винтом, предназначены для регулирования оборотов на холостом ходу. Изменение положения регулировочного элемента позволяет обеспечить работу мотора на стабильных оборотах во время холостого хода.

В зависимости от модели транспортного средства, регулировочные элементы располагаются в разных местах, поэтому необходимо тщательно изучить инструкцию и определить, где у скутера расположен винт настройки холостых оборотов.

Вращение винта в направлении движения часовой стрелки позволяет увеличить частоту вращения коленчатого вала. Поворот в противоположную сторону, соответственно, обеспечивает снижение оборотов. Для выполнения регулировочных операций необходимо прогреть силовую установку мотороллера в течение четверти часа.

Настройка работы двигателя на холостом ходу

Затем завинчивают винт или выполняют его откручивание, пока не добьются стабильной и четкой частоты вращения двигателя транспортного средства. Регулировка выполняется с небольшим шагом путем плавного вращения. После каждой манипуляции двигатель должен поработать на протяжении нескольких минут для стабилизации оборотов.

13. Карбюратор – диагностика, регулировка, разборка и сборка

Задача карбюратора – получив бензин из бака и воздух из окружающей среды, приготовить бензовоздушную смесь для двигателя. Казалось бы, просто, но эта смесь нужна строго определенного состава, к тому, же разного на разных режимах. Поэтому карбюратор – один из самых сложных узлов двигателя. В основном на скутерах китайского производства установлен карбюратор CVK (фото 1, 2, 3).

Справочные данные

Тип карбюратора	Constant velocity-CVK
Сечение карбюратора	17 мм
Диаметр жиклёра холостого хода	0,27 мм
Холостой ход	1600 ±150 об/мин
Свободный ход акселератора	5 мм
Базовая настройка качества смеси	3 оборота

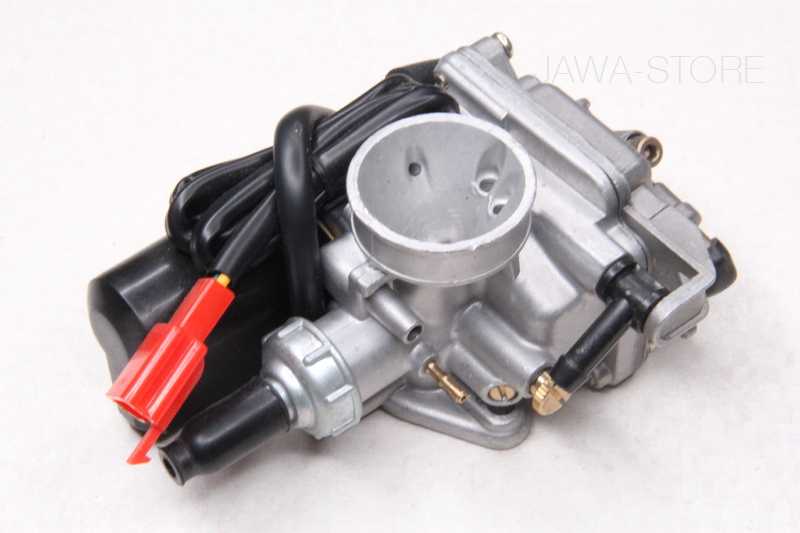

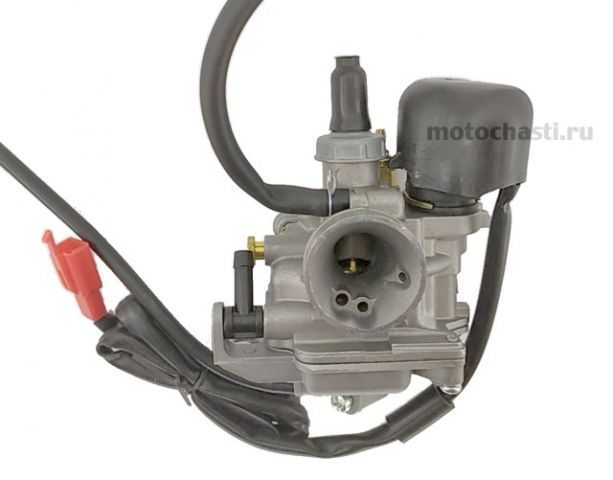

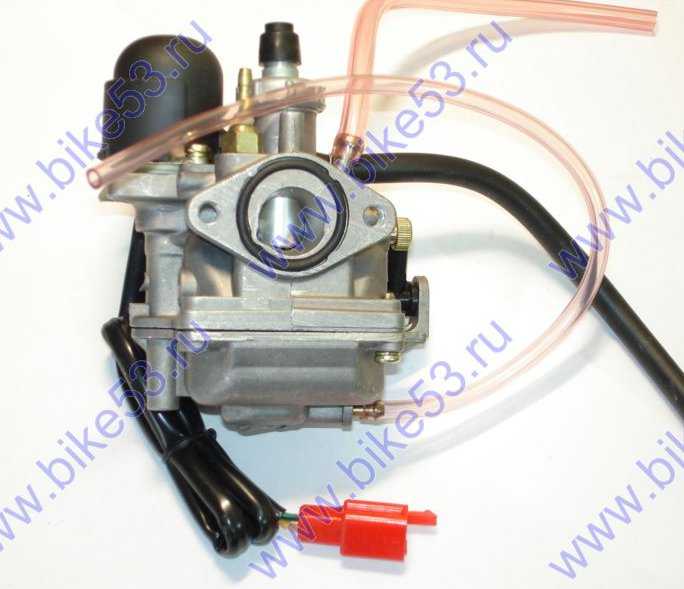

Фото 1 Фото 2 Фото 3

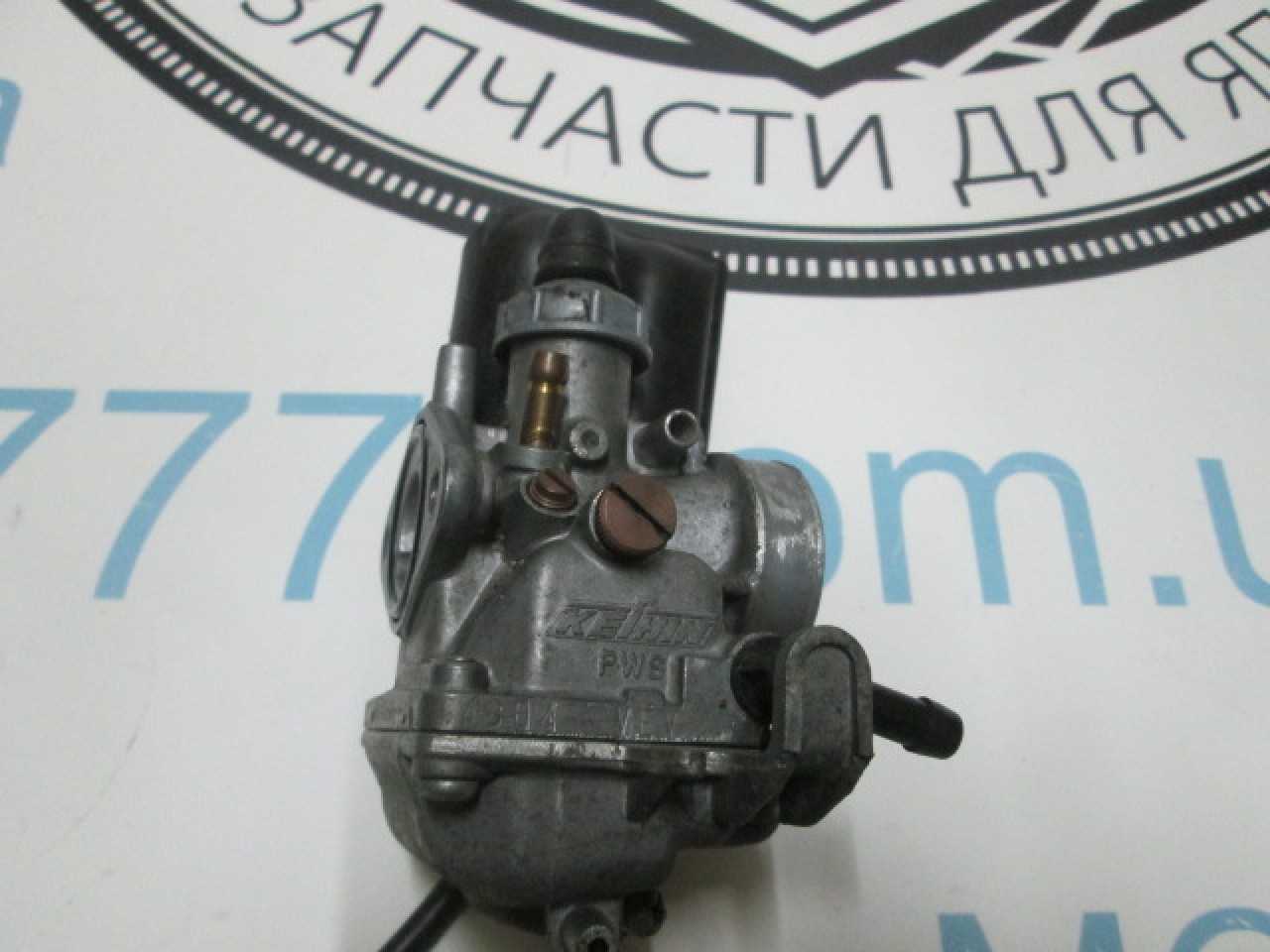

Бензин, попав в карбюратор через входной штуцер, оказывается в поплавковой камере (фото 4). Для нормальной работы карбюратора нужно, чтобы уровень топлива там был всегда одинаковый, и за это отвечают поплавок с рычагом и запорный клапан. Когда бензина мало, поплавок внизу, клапан открыт. По мере натекания бензина поплавок всплывает, своим рычагом давит на клапан и частично его закрывает. Наконец, когда бензина достаточно, клапан закрывается полностью. Иногда этот клапан называют «запорной иглой».

Фото 4

Основной объем смеси готовит главная дозирующая система, ее жиклер в центре поплавковой камеры. Пойдя через него, бензин оказывается в эмульсионной трубке, где и готовится смесь, а качество этой смеси регулируется иглой золотника (смотри рисунок 5).

Кроме главной дозирующей системы, есть еще система холостого хода. Как видно из ее названия, она работает на ХХ и малых оборотах – там требуется другой состав смеси, победнее. Принцип ее работы поясняет рисунок 5.

Рис.5: 1 – Смесь в цилиндр; 2 – Винт качества, регулирует количество воздуха, проходящего через систему ХХ; 3 – этот канал при открытии дроссельной заслонки перекрывается специальным клапаном;4 – жиклер холостого хода, представляет одно целое со своей эмульсионной трубкой.

Чтобы эта система не вмешивалась в работу двигателя на высоких оборотах, имеется клапан отключения ХХ, смотри фото 6.

Фото 6. Детали устройства отключения холостого хода: 1. — пружина; 2 — крышка; 3 — мембрана с выступом, закрывающим клапан; 4. — клапан; 5. — канал, по которому подаётся разрежение из впускного коллектора; 6 — уплотнительное кольцо.

Пусковой обогатитель

В момент запуска двигателя смесь должна быть дополнительно обогащена, это делает пусковой обогатитель. Пока на него не подано напряжение, его игла до предела втянута и пусковой канал, по которому из поплавковой камеры подается бензин в диффузор карбюратора, открыт. Это дополнительное количество бензина и обогащает смесь при пуске. После того, как двигатель завелся, на обогатитель начинает подаваться напряжение с генератора, и его игла в течение 10-15 сек. переходит в крайнее выдвинутое положение, закрывая пусковой канал. Пусковой обогатитель (фото 7) – деталь неразборная.

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара. Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение

Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.

Регулировка Карбюратора Бензопилы Карвер

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

Во-1-х, аннотация по эксплуатации самого устройства.
Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других — низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Регулировка карбюратора бензопилы.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

Разболтались фиксирующие винты
Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

Низких оборотов — L
Высоких — H
Холостых — T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Регулировка карбюратора сузуки летс 2

Регулировка карбюратора на скутере 2Т

Чистка карбюратора Suzuki Lets 2

Самая подробная настройка карбюратора- Х.Х. .Scooter.2.A carb adjustment. X

Suzuki Let’s 2:Паравозик Тыр-Тыр-Тыр)

Как настроить карбюратор скутера

https://youtube.com/watch?v=DPVgG0jUilI

Как отрегулировать карбюратор на скутере. Теория (Мой Tact 24 Ч.7)

СВОИМИ РУКАМИ: ЧИСТИМ КАРБЮРАТОР Suzuki Lets 2

Карбюратор SUZUKI LET’S-1, LET’S-2, LET’S-2 NEW

Краткое описания подключения системы питания карбюратора SUZUKI LETS 2

Скутер дымит и плохо едет на холодном моторе: виноват ЭК

Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.

Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.

Карбюратор необходимо настраивать только на хорошо прогретом двигателе. То есть, прежде чем заниматься настройкой, нужно погонять скутер 10-15 минут.

У карбюратора, как правило, имеются два регулировочных винта. Тот, что размером поменьше – это винт качества смеси. Тот, что побольше – винт холостого хода. Впрочем, винта качества смеси может и не быть – тогда регулировка качества осуществляется манипуляцией с иглой дроссельной заслонки.

Заводские настройки таковы: винт качества откручен на 1,5-2 оборота, винт холостого хода – на 2,5 оборота. Что это значит? Это значит, что винты нужно сначала закрутить до упора по часовой стрелке, а затем открутить обратно на соответствующее число оборотов. Именно от этих начальных установок и следует начинать настройку. И в принципе, если при этом мотор будет работать устойчиво, а скутер разгоняться без провалов и до максимальной скорости, можно особо ничего и не регулировать. Но если это не так, то настройки не избежать.

Итак, поставьте скутер на подножку. Мотор должен работать (и его нужно прогреть перед настройкой).

Открутите винт качества на 2 оборота. Теперь нужно отрегулировать холостой ход. Медленно закручивайте его (по часовой стрелке) – обороты двигателя при этом будут расти. В какой-то момент сработает сцепление, и заднее колесо начнёт вращаться. Тогда поверните винт обратно на четверть оборота.

Теперь нужно испытать, как будет себя вести скутер при езде. Разгонитесь на ровной дороге.

Если скутер разгоняется вяло, значит, смесь недостаточно богата. Тогда закрутите (по часовой стрелке) винт качества смеси на четверть или пол-оборота. При этом смесь станет богаче (в ней станет меньше воздуха, больше бензина).
Если скутер разгоняется нормально, но не до максимума, то смесь переобогащена. В этом случае нужно выкрутить (против часовой стрелки) винт качества смеси на четверть или пол-оборота чтобы обеднить смесь.

Если вы вращали винт качества смеси, то нужно по описанной выше методике настроить и холостой ход.

При идеальной настройке скутер должен разгоняться без провалов и рывков, стабильно, и достигать максимальной скорости.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Первым делом перед началом процедуры по регулировке карбюратора скутера нужно изучить его устройство и принцип работы. Таким образом вы сможете быстро и максимально точно отрегулировать карбюратор на скутере. Правильно настроенный карбюратор дает возможность получить меньший расход топлива, улучшить динамические характеристики и вовсе дать скутеру возможность нормально заводиться и работать

Перед непосредственно самой процедурой важно хорошо прогреть двигатель, также по возможности хорошо почистите весь карбюратор от пыли и грязи

Стандартно манипуляции по регулировке карбюратора включают следующие действия:

Настройка холостого хода;
Регулировка уровня топлива в поплавковой камере;
Настройка путем регулировки винта качества смеси на карбюраторе;
Настройка качества смеси через иглу внутри карбюратора.

Регулировка количества воздуха

Шаг 1: Для начала работы с регулировкой количества воздуха, установите позицию ручки смесительного винта на середину диапазона. Эта позиция будет исходной точкой для дальнейших настроек.

Шаг 2: Затем начинайте вращать ручку смесительного винта по часовой стрелке (если движетесь вперед по транспортному средству) или против часовой стрелки (если движетесь назад)

Обратите внимание на поведение двигателя и реакцию на газ

Настройка воздушно-топливной смеси должна выполняться постепенно и осторожно

Шаг 3: Вращайте ручку смесительного винта до тех пор, пока двигатель не станет работать равномерно и без холостых ходов или задержек при высоких оборотах двигателя. При этом желательно, чтобы двигатель был достаточно мощным, но при этом не начинать «дергаться».

Шаг 4: После достижения оптимальной настройки воздухно-топливной смеси, заверните ручку смесительного винта на 1/4 оборота в противоположное направление (по часовой стрелке, если двигаетесь вперед по транспортному средству). Это позволит обеспечить небольшой запас для корректировки смеси при изменении погодных условий или высоты над уровнем моря.

Шаг 5: После завершения регулировки воздушной смеси, рекомендуется проверить и отрегулировать холостой ход двигателя. Это можно сделать, используя соответствующую винтузатверждением на дроссельной заслонке.

Обратите внимание: Если у вас есть возможность, лучше доверить настройку карбюратора профессионалу или обратиться в сервисный центр, чтобы быть уверенным в качестве настройки

Ответственность владельца

В течение гарантийного периода владелец имеет право на бесплатное устранение дилером (продавцом) или уполномоченной сервисной станцией дефекта, признанного производителем гарантийным.

1 Владелец обязан предоставить дилеру (продавцу) или ответственному лицу уполномоченной сервисной станции «Сервисную книжку» при каждом обращении для обслуживания и ремонта изделия.

2 Владелец несет ответственность за соблюдение правил эксплуатации, содержание изделия и своевременное прохождение периодического технического обслуживания в соответствии с указаниями Руководства по эксплуатации.

3 Владелец оплачивает расходы по периодическому обслуживанию изделия, а также в случаях, предусмотренных в пунктах 1.1 и 1.2 раздела «Ограничения по гарантии».

4 При выявлении неисправности в гарантийный период владелец должен прекратить эксплуатацию и доставить изделие дилеру (продавцу) или на уполномоченную сервисную станцию в течение 10 дней после обнаружения дефекта.

5 Доставка мототехники дилеру (продавцу) или на уполномоченную сервисную станцию осуществляется владельцем.

6 Владелец оплачивает расходы по демонтажу/монтажу агрегатов и диагностике систем предполагаемого гарантийного дефекта изделия в случае признания дефекта не гарантийным.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

трубку Вентури;
заслонку с иглой;
поплавковую камеру;
систему холостого хода;
пусковой обогатитель;
золотник;
ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.
